 Заголовок сообщения: Пьяный велосипед.
СообщениеДобавлено: 10.09.2008 17:18
Аватара пользователя

Сообщения: 15973
Изображения: 3
Город: Харьков
Пол: Муж
Возраст: 37
Зарегистрирован:30.09.2003
Ну этот прикол многие видели - руль крутишь в одну сторону - колесо крутится в другую... А кто знает схему реализации такого? У меня есть лишний вел для такой переделки.

_________________


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения:
СообщениеДобавлено: 10.09.2008 17:50
Аватара пользователя

Сообщения: 305
Город: Воронеж
Пол: Муж
Возраст: 50
Зарегистрирован:07.06.2008
Схема - легко ;) Спереди к рулевому стакану крепишь (привариваешь, припаиваешь, еще как-нибудь прочно) второй стакан. В него руль, на трубы руля и выступающей части вилки по одинаковой шестеренке в зацеплении. Все.


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения:
СообщениеДобавлено: 10.09.2008 18:26
Аватара пользователя

Сообщения: 321
Город: Киев-Харьков
Пол: Муж
Возраст: 31
Зарегистрирован:05.04.2007
на такой штуке в г.Бердянск местные зарабатывают не кисло мол обед конусы получи приз )))но не так все просто как казалось так что дело прибыльное )))


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения:
СообщениеДобавлено: 10.09.2008 19:08

Сообщения: 3018
Город: Харьков
Пол: Муж
Возраст: 36
Зарегистрирован:07.06.2006

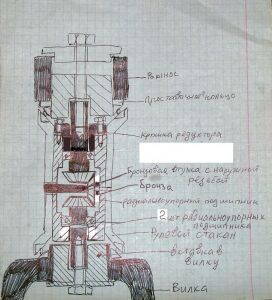

Ничего проще в голову не пришло. На 4х радиальноупорных подшипниках держатся вилка и вынос. Паразитная коническая шестерня - можно что-то попробовать додумать, но пока прижимается бронзовой втулкой (через рулевой стакан и корпус редуктора) ко второй бронзовой втулке (на рисунке я влепил на место второй бронзовой втулки подшипник, но он туда не встанет). Саму шестерню нужно делать маленькую, а то не влезет в редуктор, уж слишком маленький там радиус будет. Корпус редуктора дополнительно нужно будет прикрутить болтами насквозь через рулевой стакан.
Вилка и вынос прикручены к коническим шестерням через вставки. Если там сделать плотные посадки и поставить болты на М12-М14, то не должно отвалиться.


ЗЫ План провалился =(
В таком варианте радиальноупорные не будут работать. Оставляем По одному подшипнику сверху и снизу от конических шестерен. В качестве второго радиальноупорного подшипника будет тот, что идет в рулевой колонке. Если их достаточно отдалить др от др - болтаться не должно.
Сверху все проще - там затяжкой болта и выноса регулируется сила сжатия пары подшипников. Для нижней пары прийдется фиксировать болт гуженом (чтоб предотвратить раскручивание болта после выставления затяжки).
Чтоб выбрать лишний зазор между паразитной коничкой и двумя другими - поставить бронзовые втулки с наружной резьбой с двух сторон, пропустив внутри ось шестерни. Тогда подкручивая их право-лево можно регулировать зазор.


Вложения:
P9101573.JPG [ 133.42 КБ | Просмотров: 4021 ]


_________________
Наружная реклама http://gnomik.uaprom.net/
Продам http://olx.ua/list/user/1qXCw/


Последний раз редактировалось Sergey Melnikov 10.09.2008 23:06, всего редактировалось 2 раз(а).
Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения:
СообщениеДобавлено: 10.09.2008 20:52
Аватара пользователя

Сообщения: 5543
Город: Харьков; Киеff
Пол: Муж
Возраст: 37
Зарегистрирован:26.07.2006
Sergey Melnikov
(с) Хароший у вас план, товарисщь Жюков!
:wink:

_________________
Переходник для заправки тур.баллонов. Заправка баллонов.
Бесплатная доставка! Solar Storm Х2 XM-L U2x2
Забавный велосипедист - группа, где собранны фото, видео, забавные истории и всякие приколы связанные с велосипедами и велосипедистами.


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения:
СообщениеДобавлено: 11.09.2008 10:42
Аватара пользователя

Сообщения: 1635
Изображения: 0
Город: Poltava UA
Пол: Муж
Возраст: 51
Зарегистрирован:09.04.2007
Миша писал(а):
У меня есть лишний вел для такой переделки.

А потом, не привязывая оставляем возле магазина и наблюдаем за счастливчиком, который захочет его угнать. Вот уже и тема для передачи "Скрытая камера". :-)


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения:
СообщениеДобавлено: 11.09.2008 13:05
Аватара пользователя

Сообщения: 2538
Город: Харьков
Пол: Муж
Возраст: 49
Зарегистрирован:30.10.2007
SanYA писал(а):
А потом, не привязывая оставляем возле магазина и наблюдаем за счастливчиком, который захочет его угнать. Вот уже и тема для передачи "Скрытая камера".

А если еще сделать, чтобы и колесо вертелось в сторону, обратную врещению педалей (педали крутишь как обычно, а вел едет назад).
Представляю милицейскую сводку: "За прошедшие сутки было задержано ...дцать злых, в конец охреневших велоугонщиков..."

:ROFL:

_________________
Трехколесный пароход


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения:
СообщениеДобавлено: 11.09.2008 14:09

Сообщения: 894
Изображения: 1
Город: Suomi, 5хатки
Пол: Муж
Возраст: 30
Зарегистрирован:21.04.2008
Гм. Вот сразу подумал - если управление велосипедом такое "обратное"... Так тогда надо и руки обратным образом поставить - и все в порядке будет... В смысле, скрестить руки - "правую руку на левую гриПсу" и.т.д.

_________________
Куплю BMW E39 99г.
RAPID тандем титановый.
RAPID ситибайк на колесах диаметром 36 дюймов


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения:
СообщениеДобавлено: 11.09.2008 14:30
Аватара пользователя

Сообщения: 3023
Город: Харьков. Салтовское шоссе
Пол: Муж
Возраст: 37
Зарегистрирован:31.03.2007
Sergey Melnikov писал(а):
ЗЫ План провалился =(

А че хороший план, только я б сделал так:
Распилить трубу вилки. Приварить к распилам полуконические шестеренки. Сварить крестовичок. Одеть на него еще по две шестеренки (или одну, но две красивше :) ) Закрепить внутри стакана (просверлить его видимо придется). И сверху снизу вставить вилку и часть уходящую к рулю. Если трение будет слишком сильным придется втулить подшипники, хотя подозреваю и так сработает, есси смазать.


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения:
СообщениеДобавлено: 11.09.2008 14:59
Аватара пользователя

Сообщения: 878
Город: Харьков
Пол: Муж
Возраст: 34
Зарегистрирован:14.04.2007
Igor V.S. писал(а):
А если еще сделать, чтобы и колесо вертелось в сторону, обратную врещению педалей (педали крутишь как обычно, а вел едет назад).

Глухая передача, цепь восьмёркой :twisted:

_________________
Silver крокодил хардтейл - первый вел
Point custom


Последний раз редактировалось DartJaguar 11.09.2008 21:10, всего редактировалось 1 раз.

Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения:
СообщениеДобавлено: 11.09.2008 16:05

Сообщения: 3018
Город: Харьков
Пол: Муж
Возраст: 36
Зарегистрирован:07.06.2006
Белый_Сокол, план провалился первоночальный. На исправленном плане все будет нормально работать. Разве что корпус самого редуктора можно упростить до двух раздельных частей, которые болтами прикручены к рулевому стакану.

Цитата:
Распилить трубу вилки. Приварить к распилам полуконические шестеренки. Сварить крестовичок. Одеть на него еще по две шестеренки (или одну, но две красивше ) Закрепить внутри стакана

Прикинь на бумаге, как оно будет и выложи. Что-то я не въехал. Как развязаны руль и вилка в такой схеме, и как обеспечено не выпадание оных. Без встречных пар радиальноупорных подшипников подобная конструкция ничем не удерживается. И дело даже не в трении.

_________________
Наружная реклама http://gnomik.uaprom.net/
Продам http://olx.ua/list/user/1qXCw/


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения:
СообщениеДобавлено: 11.09.2008 16:07
Аватара пользователя

Сообщения: 15973
Изображения: 3
Город: Харьков
Пол: Муж
Возраст: 37
Зарегистрирован:30.09.2003
vgd кстати вполне реалдьную штуку пока подсказал... проще некуда

_________________


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения:
СообщениеДобавлено: 11.09.2008 17:31
Аватара пользователя

Сообщения: 3023
Город: Харьков. Салтовское шоссе
Пол: Муж
Возраст: 37
Зарегистрирован:31.03.2007
Sergey Melnikov писал(а):
Как развязаны руль и вилка в такой схеме, и как обеспечено не выпадание оных.

Они распилены и свободно ходят по вертикальной оси крестовика ничем не связаные. До тех пор пока на горизонтальную ось не втулят шестеренки их связывающие в инвертированом виде.
А разве невыпадание обеспечить сильно проблемно?
Они ж полые - пропустить сверху до низу крепкий трос и стянуть...
Или сделать в стакане пазик и расклинивающуюся шайбочку...


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения:
СообщениеДобавлено: 11.09.2008 18:08

Сообщения: 3018
Город: Харьков
Пол: Муж
Возраст: 36
Зарегистрирован:07.06.2006
Еще можно все скотчем скрепить 8)

Миша, простота может быть обманчивой. Все нужно хотябы нарисовать и пару дней обдумать, упростить, прикинуть как это технически реализовать. В схеме дополнительного стакана - всеравно прийдется фиксировать и руль, и вилку. Это подшипники, корпуса, заглушки...

_________________
Наружная реклама http://gnomik.uaprom.net/
Продам http://olx.ua/list/user/1qXCw/


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения:
СообщениеДобавлено: 11.09.2008 18:30
Аватара пользователя

Сообщения: 3023
Город: Харьков. Салтовское шоссе
Пол: Муж
Возраст: 37
Зарегистрирован:31.03.2007
Sergey Melnikov писал(а):
Еще можно все скотчем скрепить

Хмм....Останкинскую башню видел? Она внутри тросами стянута.
Хороший капроновый трос будет там работать чуть ли не вечно, разве что подтягивать изредка.
