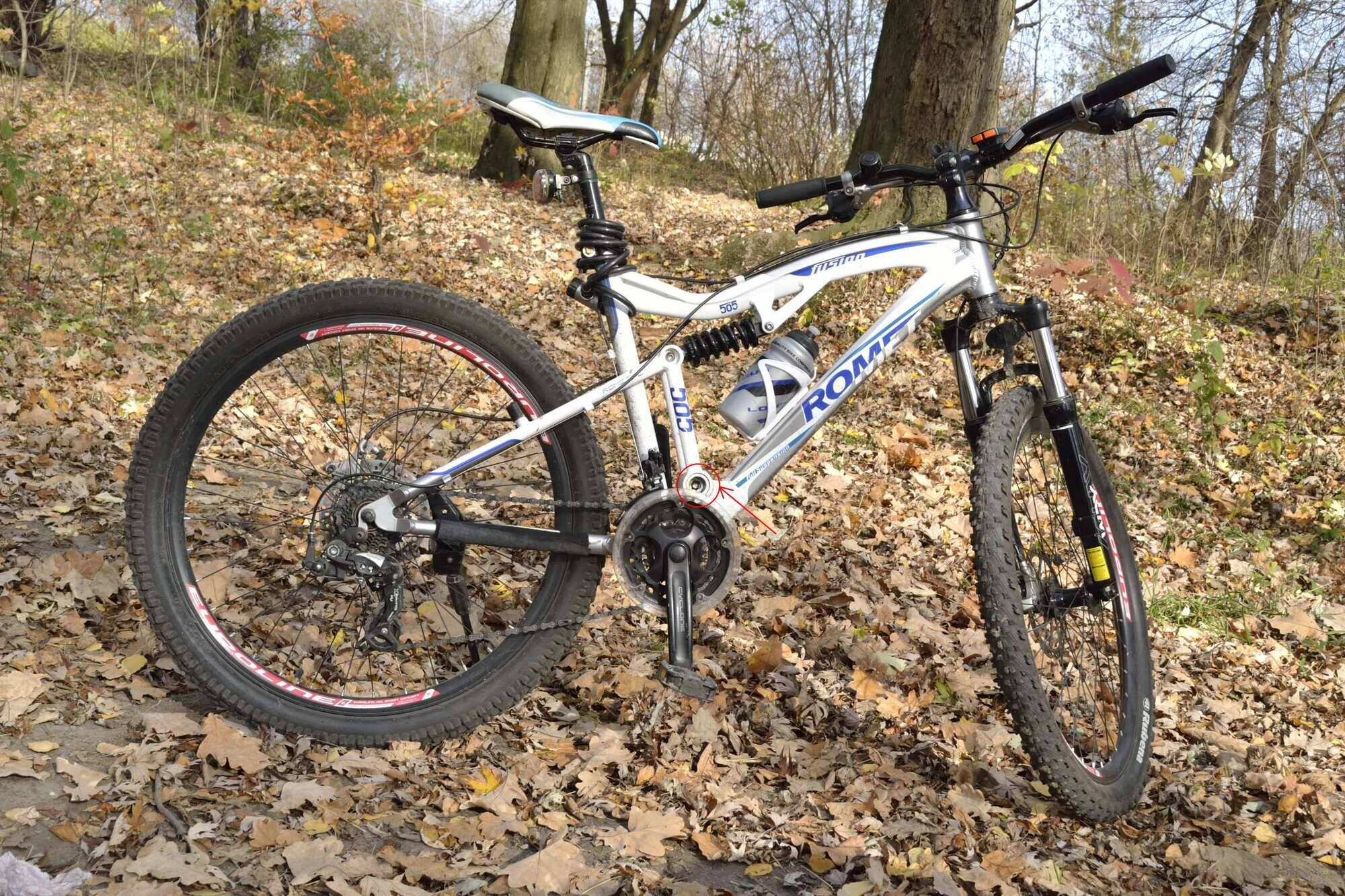

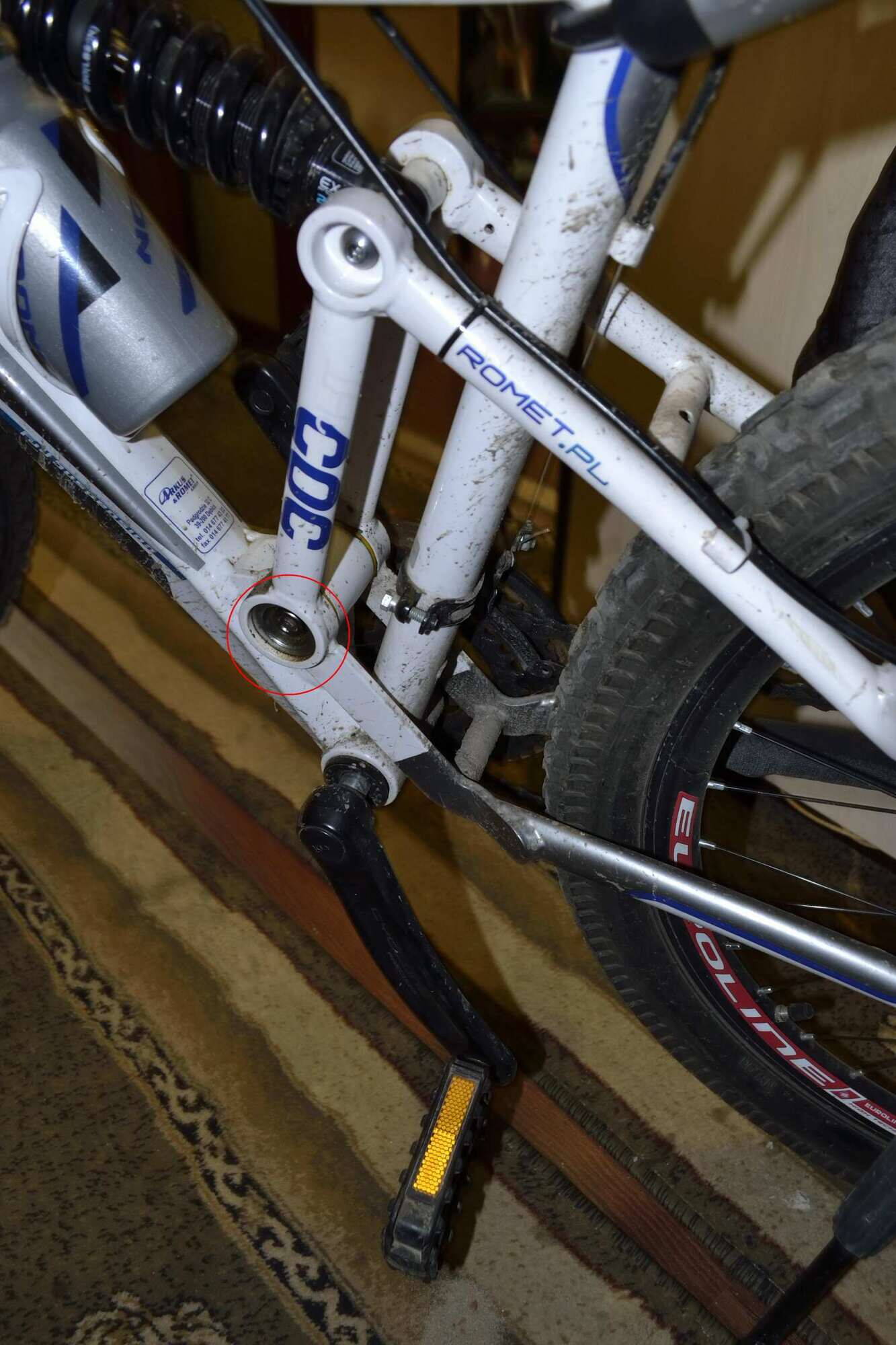

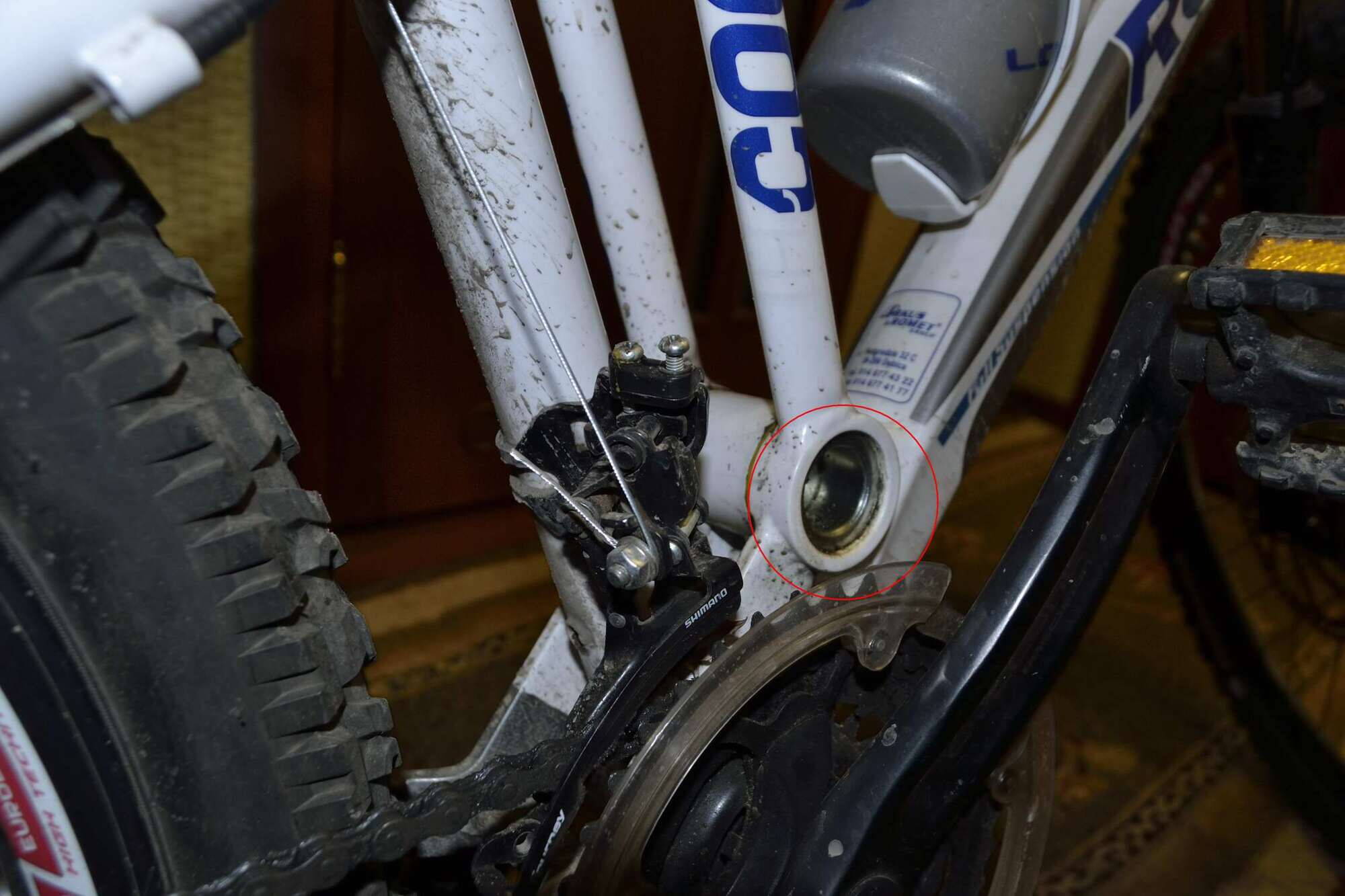

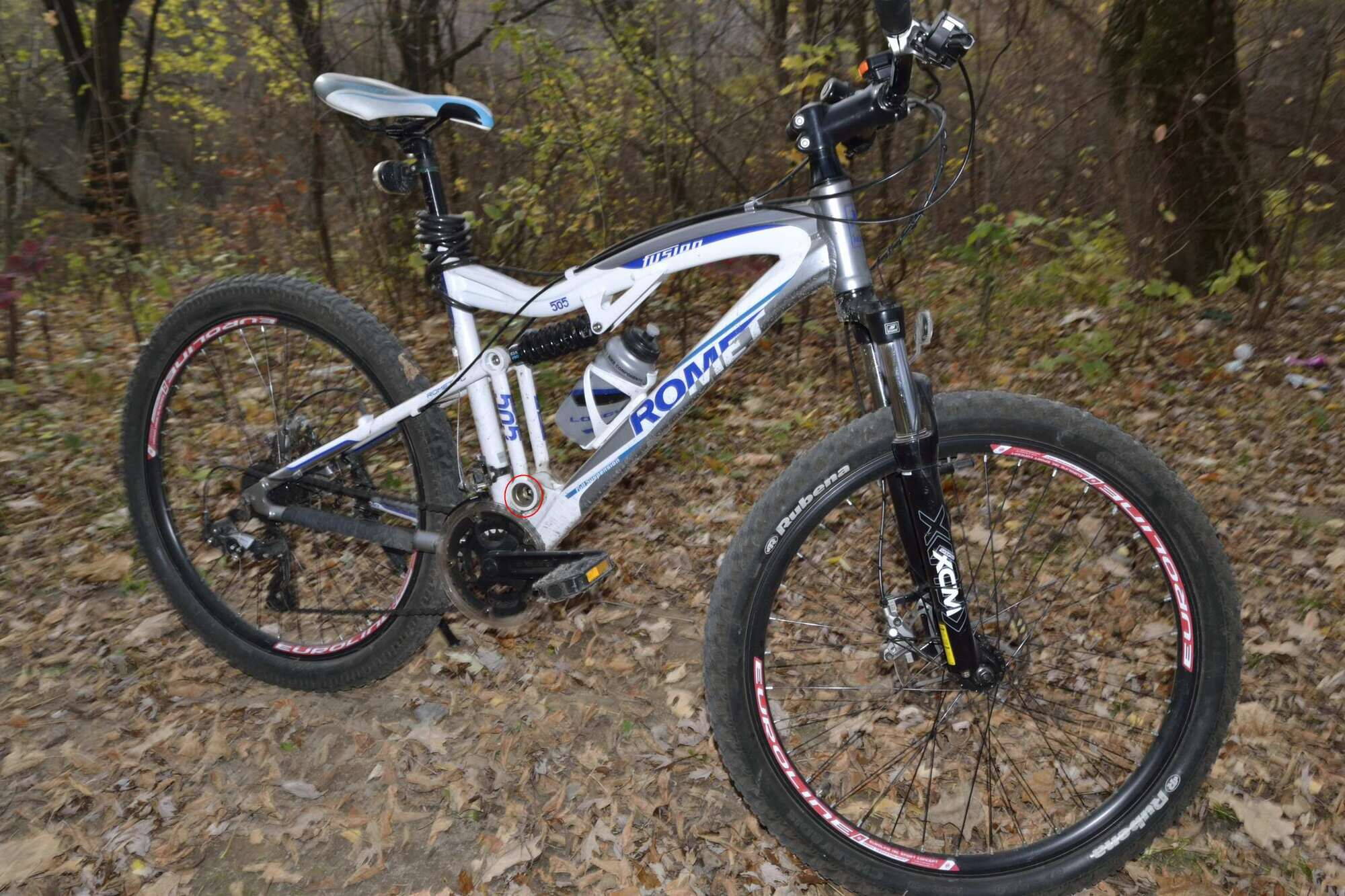

Здраствуйте! Может кто подскажет как снять Пластиковую втулку в шарнире двухподвеса? Эсть хорошый токарь хочу поставить подшипники, но не магу понять как ее от туда вытянуть.


Вложения:
_DSC2212.JPG [ 724.51 КБ | Просмотров: 1128 ]
_DSC2305.JPG [ 460.31 КБ | Просмотров: 1128 ]
_DSC2445.JPG [ 260.46 КБ | Просмотров: 1128 ]
_DSC2448.JPG [ 311.83 КБ | Просмотров: 1128 ]

Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 05.11.2013 13:47
Аватара пользователя

Сообщения: 122
Город: Харьков
Пол: Муж
Возраст: 11
Зарегистрирован:04.04.2011
по фоткам нихрена не видно


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 05.11.2013 15:33

Сообщения: 7
Город: Львов
Пол: Муж
Возраст: 33
Зарегистрирован:30.07.2013
vov4an4ik писал(а):
по фоткам нихрена не видно

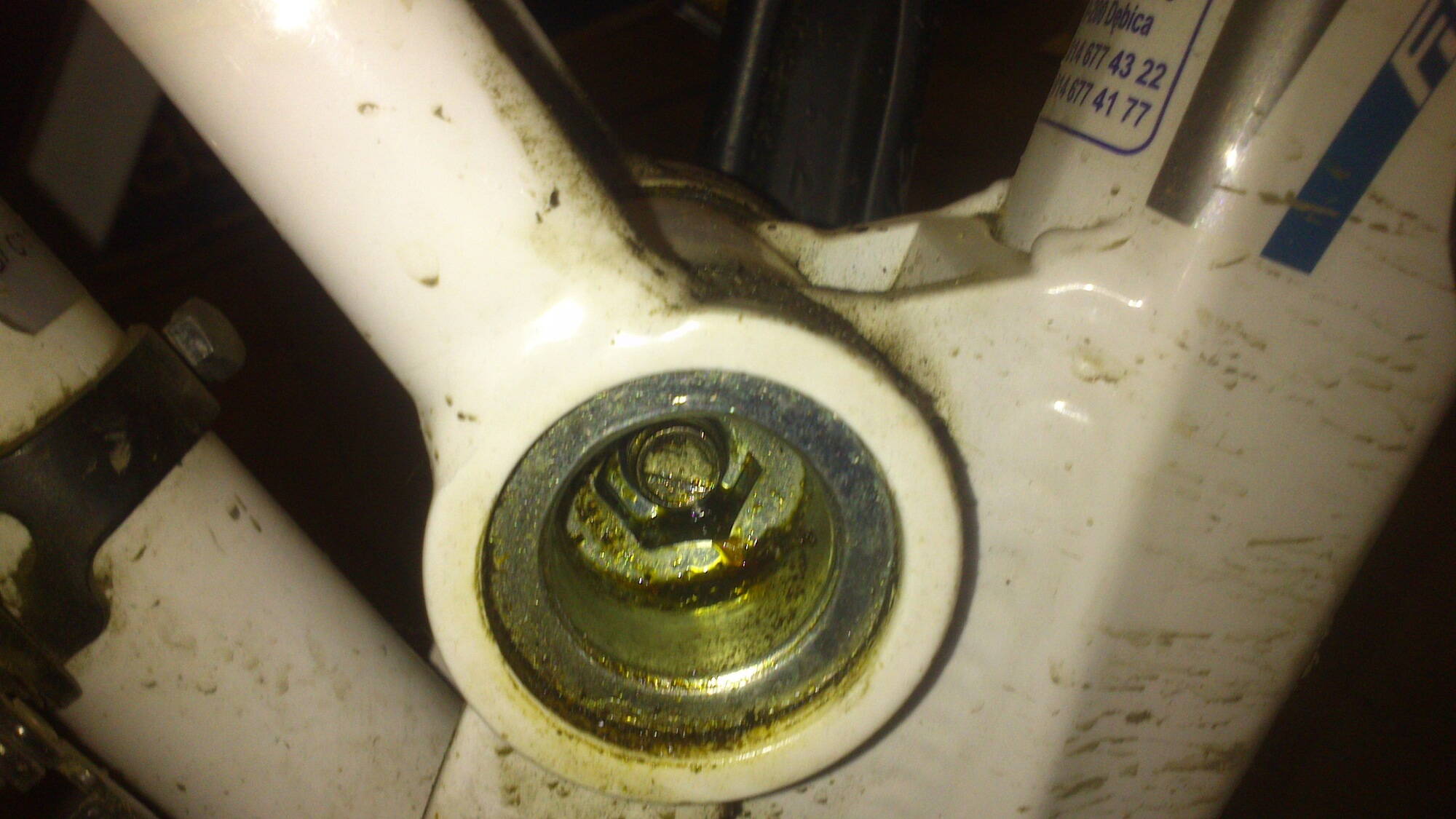

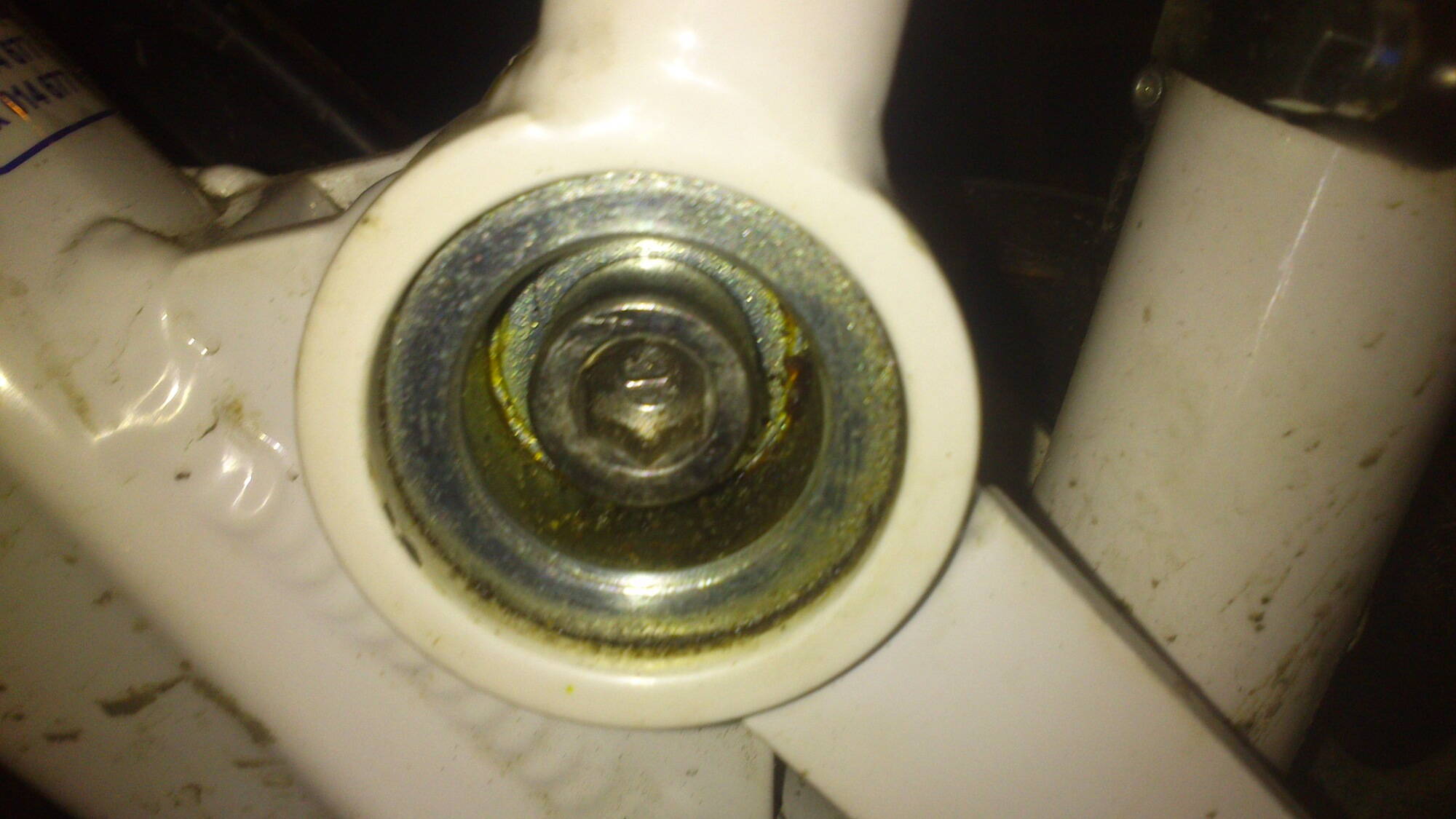

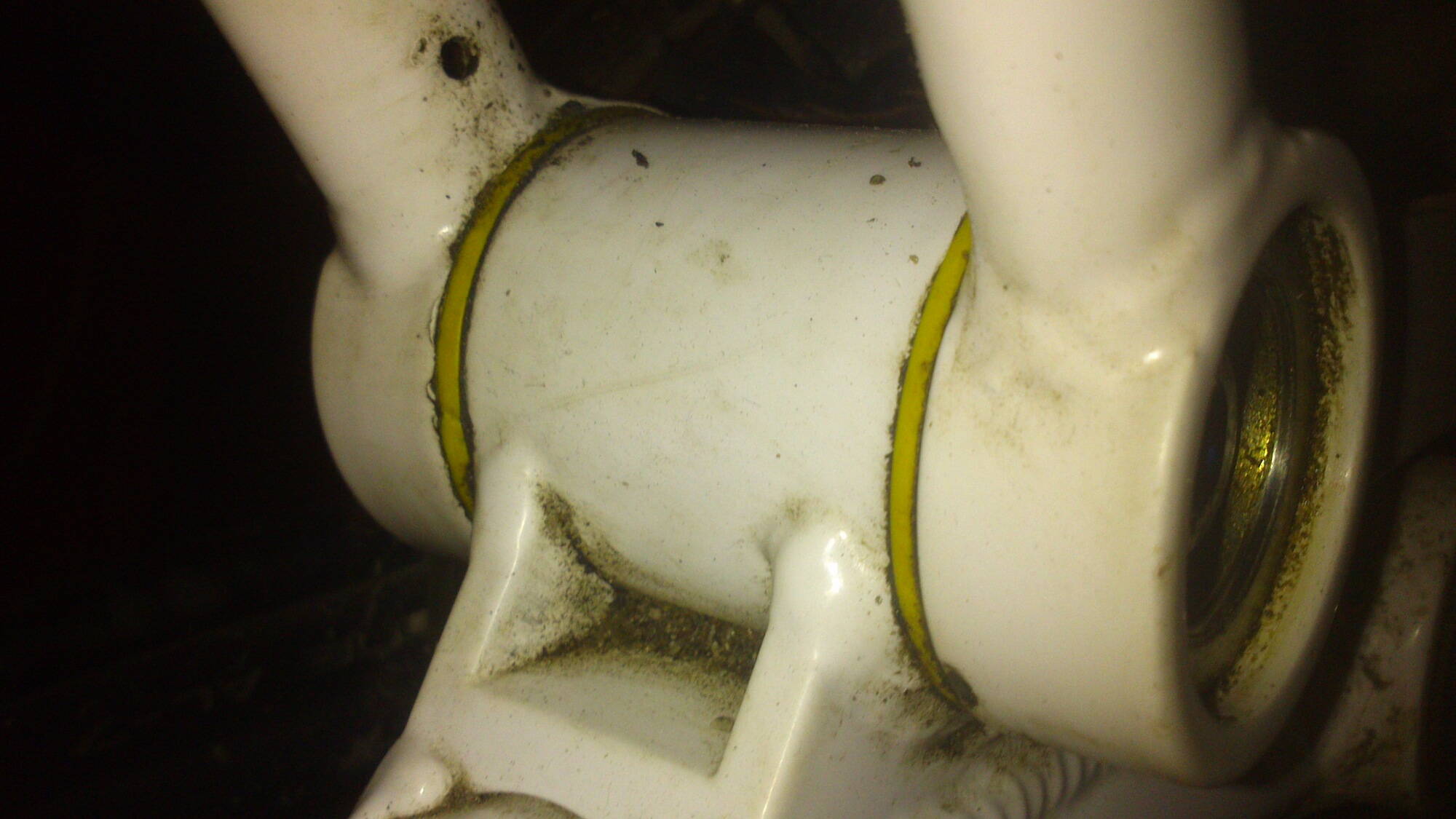

Вложения:
DSC_0031.jpg [ 754.61 КБ | Просмотров: 1110 ]
DSC_0032.jpg [ 688.03 КБ | Просмотров: 1110 ]
DSC_0033.jpg [ 671.13 КБ | Просмотров: 1110 ]

Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 05.11.2013 15:59
Аватара пользователя

Сообщения: 1808
Город: Харьков, Алексеевка
Пол: Муж
Возраст: 41
Зарегистрирован:23.02.2008
пока весь узел не разберешь - ничего не поймешь

_________________
Ремонт велосипедов
Cannondale Flash 3
Giant Anthem 3.5"
Univega HT-510


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 05.11.2013 19:58
Аватара пользователя

Сообщения: 345
Город: Харьков
Пол: Муж
Зарегистрирован:30.11.2008
разобрать шарнир, и это может быть не втулка, а "шайба" между деталями шарнира. в общем вытащить ее без разборки нельзя.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 05.11.2013 20:30

Сообщения: 7
Город: Львов
Пол: Муж
Возраст: 33
Зарегистрирован:30.07.2013
Antoshka писал(а):
разобрать шарнир, и это может быть не втулка, а "шайба" между деталями шарнира. в общем вытащить ее без разборки нельзя.

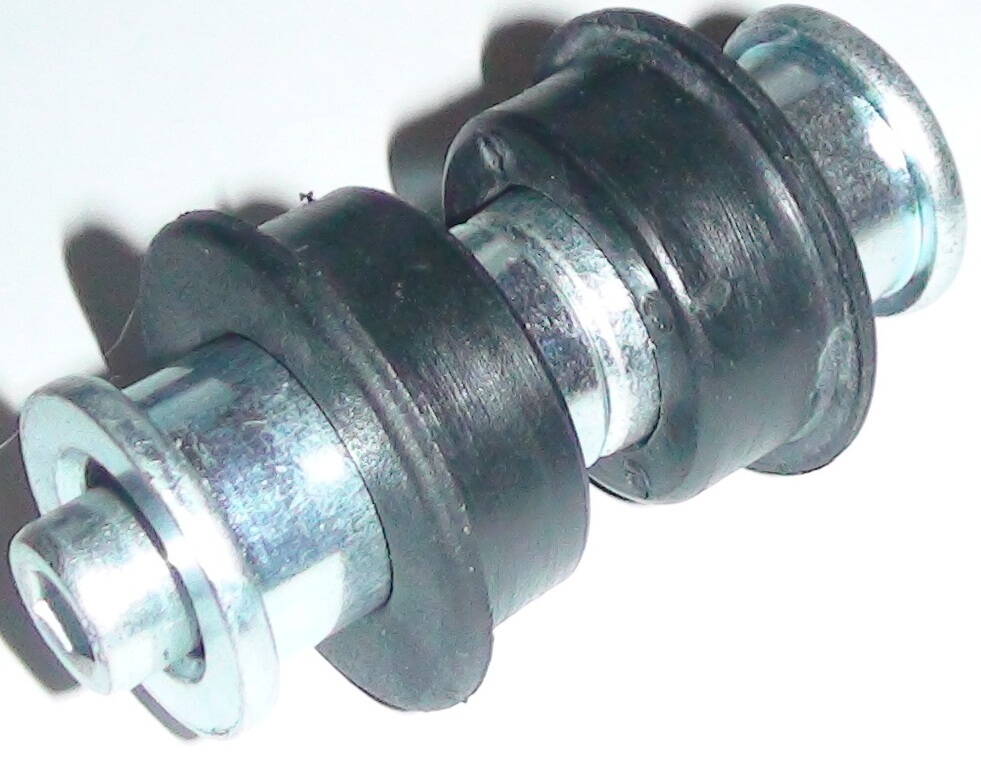

открутить могу только болт 1, а дале непойму што делать, в гугле нашол фотку втулки, вроде такая как у меня, но всеравно не пойму то ли выбывать то ли выкручивать?


Вложения:
_________________507ab39092c26.jpg [ 192.59 КБ | Просмотров: 1072 ]
DSC_0032.jpg [ 25.36 КБ | Просмотров: 1072 ]

Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 05.11.2013 21:06
Аватара пользователя

Сообщения: 345
Город: Харьков
Пол: Муж
Зарегистрирован:30.11.2008
Попробуй выкрутить болт, с другой стороны явно под шестигранник - возможно надо выкручивать. Но возможно это только для затяжки болта. Тогда на место болта вкрути болт заведомо длиннее и постучи по нему - ответный стакан должен начать выходить - это как на фото из гугля


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 05.11.2013 21:36

Сообщения: 7
Город: Львов
Пол: Муж
Возраст: 33
Зарегистрирован:30.07.2013
спасибо, завтра попробую


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 06.11.2013 00:41

Сообщения: 28
Город: Торез
Пол: Муж
Зарегистрирован:16.01.2011
Для разборки требуются два шестигранника, одним выкручивается болт, другой с противоположной стороны удерживает втулку от проворачивания. Болт нужно выкрутить почти до конца, постучать по нему, чтобы с противоположной стороны вылезла половинка втулки, затем болт выкручивается полностью и можно вытаскивать половинки втулки.
Непонятно только, зачем все это нужно, легче менять втулки при износе. Да и вряд ли подшипник выдержит такие нагрузки.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 06.11.2013 02:00
Аватара пользователя

Сообщения: 2401
Город: Рига
Пол: Муж
Возраст: 35
Зарегистрирован:14.06.2010
mmm писал(а):
Да и вряд ли подшипник выдержит такие нагрузки.

В подвесных рамах приличных производителей все шарниры выполнены на подшипниках качения.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 06.11.2013 09:33
Аватара пользователя

Сообщения: 1808
Город: Харьков, Алексеевка
Пол: Муж
Возраст: 41
Зарегистрирован:23.02.2008
Вместо тех 2-х черных чашек должны быть подшипники. Надо определиться к ближайшим существующим размерам подшипников и запресовать их в раму. Потом выточить новый болт исходя из внутренних размеров подшипников.
Хотя, конечно обычно подшипники вставляются в задний треугольник
