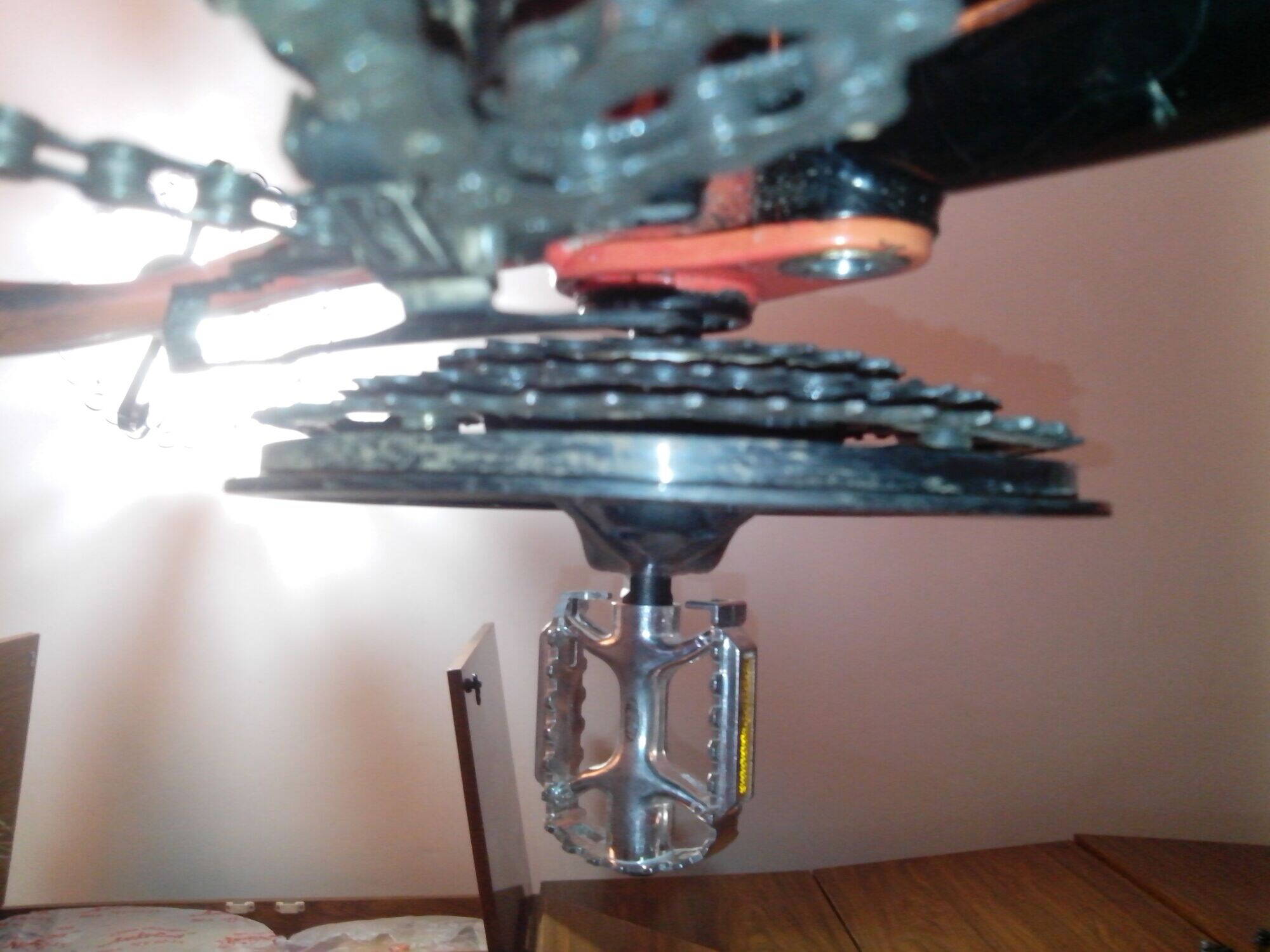

После замены каретки,образовалась такая вот проблема.(не додумался сделать фото до разбора)
Из-за большого расстояния никак не получается настроить переключатель.
Каретка была обычная,заменил на картриджную с таким же размером.(обычная за 70 грн.. китайской фирмы на K...)

История про снятие старой

Что подскажите ?


Вложения:
IMG_20140607_233855.jpg [ 546.26 КБ | Просмотров: 517 ]
IMG_20140607_233929.jpg [ 437.26 КБ | Просмотров: 517 ]

Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 07.06.2014 23:51
Аватара пользователя

Сообщения: 202
Изображения: 16
Город: сумы
Пол: Муж
Возраст: 30
Зарегистрирован:17.10.2009
Каретка, наверно, такая же 68мм, а вот длина оськи разная (110-122мм)


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 07.06.2014 23:55
Аватара пользователя

Сообщения: 9
Город: Одесса
Пол: Муж
Зарегистрирован:27.05.2014
Нет,может на фото и не видно- но она 1:1 со старой
http://savepic.net/5675583.jpg


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 07.06.2014 23:56
Аватара пользователя

Сообщения: 9
Город: Одесса
Пол: Муж
Зарегистрирован:27.05.2014
я не могу понять как такое получилось..знаю что квадраты все стандартные по идее


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 08.06.2014 00:10

Сообщения: 975
Город: Киев
Пол: Муж
Возраст: 46
Зарегистрирован:13.11.2012
New_account Zzz писал(а):
я не могу понять как такое получилось..знаю что квадраты все стандартные по идее

Не верно
http://sheldonbrown.com/bbtaper.html

Но тут выглядит как то так что не село до конца.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 08.06.2014 00:16

Сообщения: 1431
Город: Харьков
Пол: Муж
Возраст: 27
Зарегистрирован:15.04.2010
квадраты таки бывают немного разные, особенно это касается китайских изделий)) старый вал был случайно не под гайку?
И попробуйте дотянуть до упора, болт должен тянуться, а потом упереться и не сдвигаться уже ни на миллиметр. Если тянется дальше - значит тяните, не бойтесь.

_________________
Веломастерская,Харьков,м.Студенческая
http://www.velomaster.ho.ua
http://www.kharkovforum.com/showthread. ... st35472744
______________________________________________________________
Шея - это вынос мозга.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 08.06.2014 00:41
Аватара пользователя

Сообщения: 9
Город: Одесса
Пол: Муж
Зарегистрирован:27.05.2014
Спасибо,но я имел ввиду внутренние размеры. Судя по всему у меня и там и там ISO.
могу ли я решить проблему покупкой нового шатуна?(все равно в этом убитые звездочки)
если да, то как его нормально выбрать?


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 08.06.2014 00:43
Аватара пользователя

Сообщения: 9
Город: Одесса
Пол: Муж
Зарегистрирован:27.05.2014
Цитата:
квадраты таки бывают немного разные, особенно это касается китайских изделий)) старый вал был случайно не под гайку?
И попробуйте дотянуть до упора, болт должен тянуться, а потом упереться и не сдвигаться уже ни на миллиметр. Если тянется дальше - значит тяните, не бойтесь.

именно под гайку и был,обычный- с обычными россыпными подшипниками.
Болт не тянется, но место там еще есть-не пускает конус.значит буду пробовать с усилием...
Короче говоря,попался китайский размер?


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 08.06.2014 09:57

Сообщения: 1431
Город: Харьков
Пол: Муж
Возраст: 27
Зарегистрирован:15.04.2010
на всякий случай уточню - Вы писали, что длина старого и нового вала одинакова. Старый вал меряли по всей длине вместе с резьбовой частью или только длину квадрата?
В плане подбора новых шатунов - обычно подбирается вал каретки под систему, а не наоборот. По длине валов - под системы шимано обычно идёт вал 118 мм, под провил - 122 мм, под сантур - если не ошибаюсь 113-115 мм, санрейс не вспомню, по-моему тоже под длинный вал 118-122 мм.
В общем проверьте как меряли старый вал, возможно померяли его не правильно и отсюда все проблемы.

_________________
Веломастерская,Харьков,м.Студенческая
http://www.velomaster.ho.ua
http://www.kharkovforum.com/showthread. ... st35472744
______________________________________________________________
Шея - это вынос мозга.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 08.06.2014 10:23
Аватара пользователя

Сообщения: 9
Город: Одесса
Пол: Муж
Зарегистрирован:27.05.2014
Мерял длину всей оси,от край до края= 127.5.
+ когда купил ковый ставил их рядом-один в один были, почему и удивился что пошло что-то не так.
Это достаточно старый велосипед, и опознать маркировку не удалось...
Мое подозрение все же на сам квадрат.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 08.06.2014 13:35
Аватара пользователя

Сообщения: 15
Город: Кривой Рог
Пол: Муж
Возраст: 39
Зарегистрирован:11.03.2014
А вы случайно не перепутали, лево-право.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 08.06.2014 16:21
Аватара пользователя

Сообщения: 983
Город: Львів
Пол: Не указан
Зарегистрирован:23.10.2009
Валы бывают несиметричные


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 10.06.2014 09:10

Сообщения: 1431
Город: Харьков
Пол: Муж
Возраст: 27
Зарегистрирован:15.04.2010
вот в том и проблема, что меряли от края до края - при замере длины вала резьбовую часть под гайку учитывать не нужно, нужно замерить вал по длине посадки под квадрат. Вот и получилось у вас лишних 10 мм - по 5 мм на на резьбовую часть с каждой стороны.

_________________
Веломастерская,Харьков,м.Студенческая
http://www.velomaster.ho.ua
http://www.kharkovforum.com/showthread. ... st35472744
______________________________________________________________
Шея - это вынос мозга.
