Дорогие коллеги!
Возникла необходимость решить инженерную задачу:
- жестко зафиксировать заднюю звезду на 18 зубьев из кассеты "Туриста" на передней втулке колеса с 32 отверстиями под спицы.

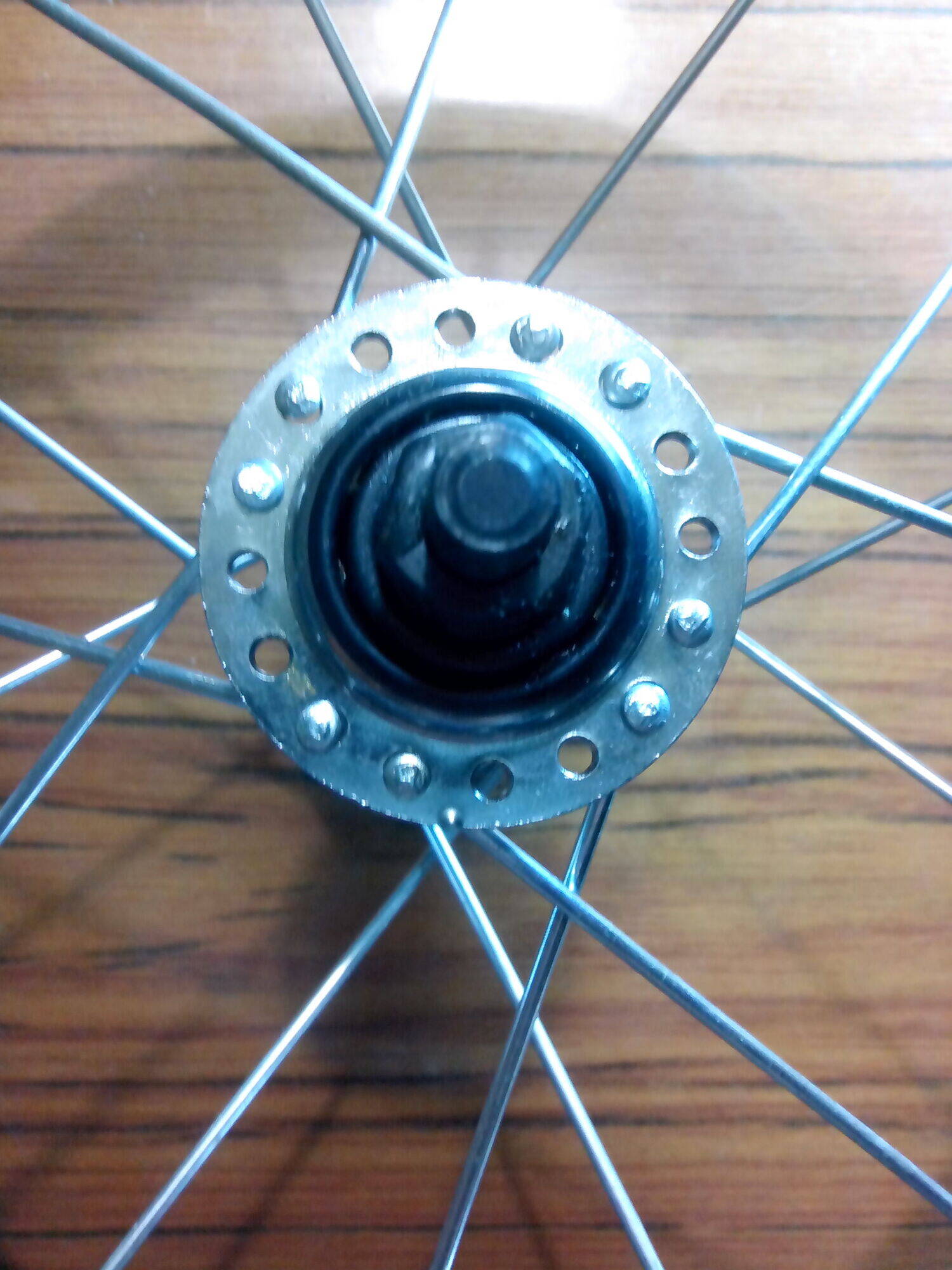

Втулка
Вложение:
втулка.jpg [ 431.99 КБ | Просмотров: 282 ]

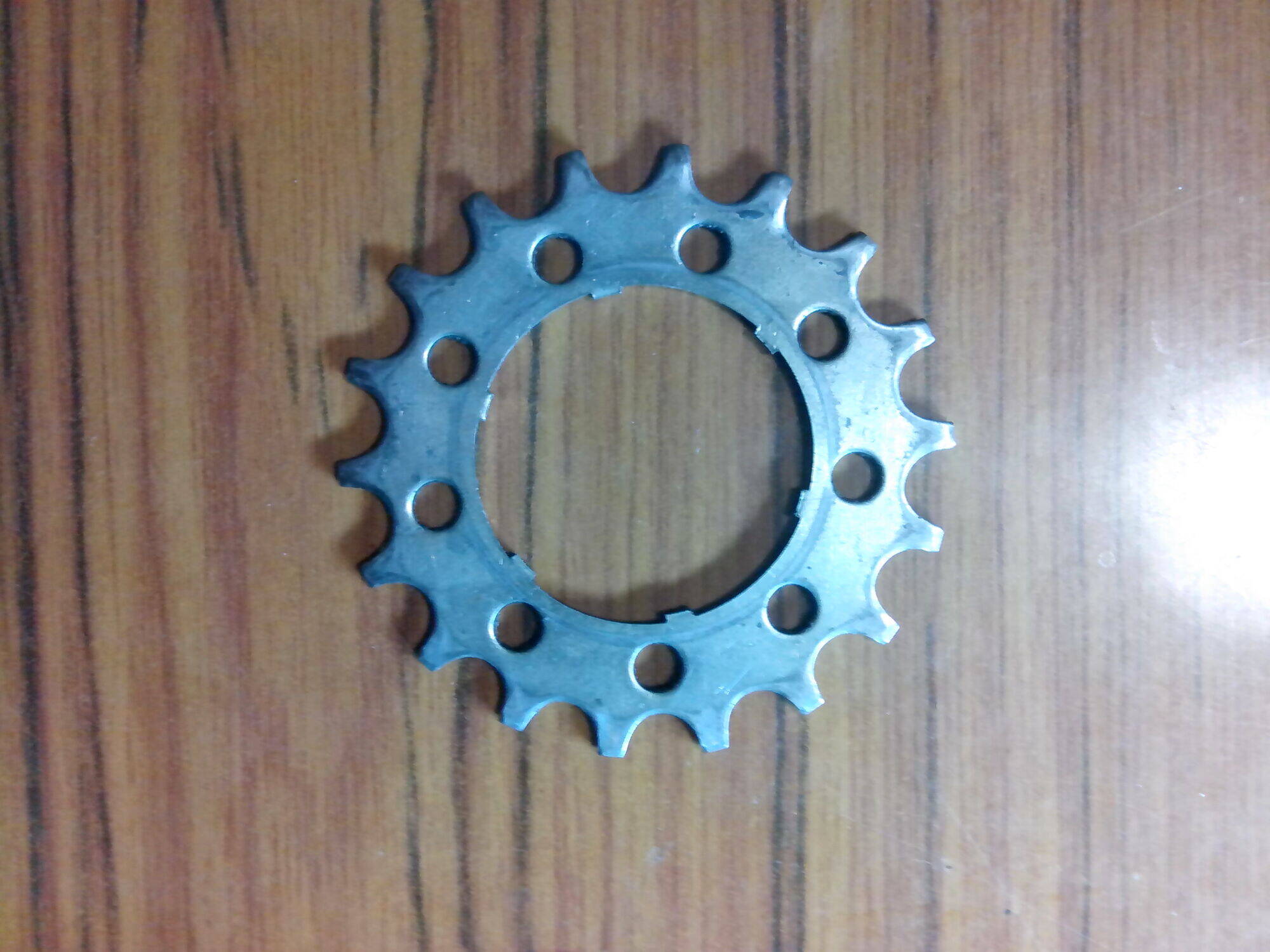

Шестерня
Вложение:
шестерня.jpg [ 399.24 КБ | Просмотров: 282 ]

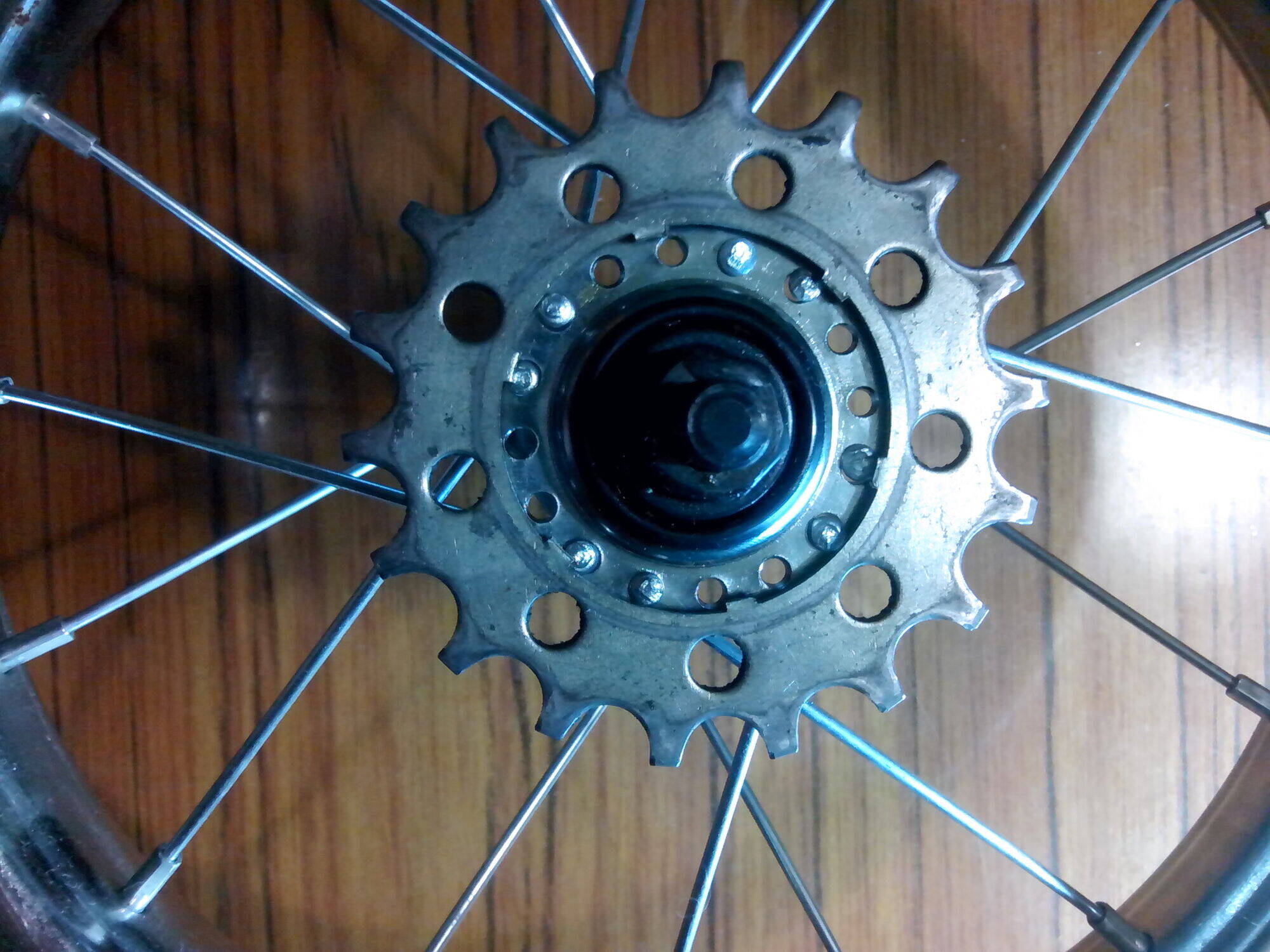

Втулка и шестерня
Вложение:
втулка и шестерня.jpg
втулка и шестерня.jpg [ 543.99 КБ | Просмотров: 282 ]


Зачем это надо пока не важно, расскажу и покажу позже (если получится данную задачу решить).

Предложения "купить втулку с фикса и не париться" не актуальны. Если будет нужно, куплю. :yes:
Задача стоит сейчас другая.

Конкретизируем условия:
- шестерня имеет в теле отверстия, через которые может крепится к промежуточному кольцу;
- промежуточное кольцо должно крепиться к одному из фланцев втулки;
- свободные отверстия (без спиц) на втулке имеются.

Главная проблема в том, что отверстий во втулке восемь, а в звезде - девять :facepalm:
----------------------------------
добавлено 17.01.2015
В целом задачу общими усилиями решили :balalai: :list:
http://xt.ht/phpbb/viewtopic.php?f=19&t=240030&start=45#p1414261

_________________
Отправлено с моего стационарного компьютера используя мышь
Дороти
Проект "Зигфрид"
Про металлы и сплавы
Праздник, который всегда с собой - это не нычка с ганджубасом, а дурная голова, за которой ногам покоя нет


Последний раз редактировалось Пафнутий 17.01.2015 15:05, всего редактировалось 7 раз(а).

Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 16.01.2015 15:52
Аватара пользователя

Сообщения: 2245
Город: Южный Урал
Пол: Муж
Возраст: 52
Зарегистрирован:17.04.2014
Но ведь в звездочке вроде бы всего 3 отверстия по 3мм диаметром. Это, наверное, слишком мало для того чтобы передать хоть сколько-нибудь значительный момент.

Лучше купить отдельно обычную некаленую звездочку (у нас в Уфе такие стоят по 100р., в Крыму я видел еще дешевле) и уже ее приделать тем или иным образом - хоть дыр насверлить, хоть сваркой к промежуточному кольцу. Отверстия под спицы тоже слишком тонкие - их было бы полезно разделать на бОльший калибр. Чтобы хотя бы 3мм болтики можно было просунуть.

...а нельзя ли надеть промежуточное кольцо из листа 1-1,5 мм прямо вплотную на фланец через который продеваются спицы, проделав в нем отверстия для спиц и продев все спицы так чтобы головки были снаружи? Это не по фэнь-шую, но если спицы взять по 3мм (те которые якобы "от самолета У-2") - держаться будет очень хорошо, особенно если еще и в некоторых местах винтиками прихватить.

Вот как-то так как здесь, чтобы промежуточное кольцо с просверленными нужным образом отверстиями под спицы под оказалось зажато между головками спиц и фланцем втулки (только спицовку не радиальную как здесь а обычную):


_________________
Складной грузовоз: http://xt.ht/phpbb/viewtopic.php?f=31&t=226335
Устройство задней втулки "Школьника": viewtopic.php?f=31&t=323801
Белорусский "Аист": viewtopic.php?f=31&t=338736


Последний раз редактировалось Kochegar 16.01.2015 16:22, всего редактировалось 2 раз(а).

Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 16.01.2015 16:00
Аватара пользователя

Сообщения: 4532
Изображения: 0
Город: Зеленодольск
Пол: Муж
Возраст: 47
Зарегистрирован:08.07.2014
Kochegar
В звездочке отверстий много, целых 9. Диаметр отверстий 6 мм.
Отверстия во втулке рассверлить под 3 мм МОЖНО.
Мысль понятна и это вполне подходит. Осталось определится с конструкцией кольца и вторым (разъёмным) кольцом, которое изнутри втулки. Просто крепить во втулке смысла особого нет, может вывалится кусок как у вас на фото.
Одеть промежуточное кольцо вплотную на фланец... скорее нельзя, чем можно. Скажем так - это на крайний случай, пока такой вариант не рассматриваем.

Еще раз обращаю внимание - я не ищу где чего купить, я прошу помочь решить специфическую инженерную задачу :wink:
Одеть именно эту звезду на именно эту втулку :D
Внутреннее отверстие звезды всего на миллиметр меньше наружного диаметра фланца, так что без промежуточного кольца в любом случае не обойтись.

_________________
Отправлено с моего стационарного компьютера используя мышь
Дороти
Проект "Зигфрид"
Про металлы и сплавы
Праздник, который всегда с собой - это не нычка с ганджубасом, а дурная голова, за которой ногам покоя нет


Последний раз редактировалось Пафнутий 16.01.2015 19:33, всего редактировалось 3 раз(а).

Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 16.01.2015 17:02
Аватара пользователя

Сообщения: 2305
Изображения: 10
Город: brooklyn
Пол: Муж
Возраст: 41
Зарегистрирован:07.01.2011
ну и в чем проблема то? клепай проставку к фланцу,звезду к проставке и все,сувенир готов.

_________________
Цени old school, dude, не ведись на моду ... (с)


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 16.01.2015 17:11
Аватара пользователя

Сообщения: 2245
Город: Южный Урал
Пол: Муж
Возраст: 52
Зарегистрирован:17.04.2014
Пафнутий писал(а):
...Просто крепить во втулке смысла особого нет, может вывалится кусок как у вас на фото.

Это только из-за того что радиальная спицовка создает для втулки очень большие радиальные усилия. Нормальная (крестовая) спицовка создает усилия более косо направленные, и тут спицы тянут за фланец не прямо на отрыв а несколько вдоль фланца.
Цитата:
ну и в чем проблема то? клепай проставку к фланцу,звезду к проставке и все,сувенир готов.


Тогда придется в наружном крае проставки сверлить отверстия для спиц. Само по себе сверление не вызывает затруднений, но очень трудно рассчитать радиус на котором нужно их делать чтобы можно было обойтись спицами какой-нибудь стандартной длины. Кроме того, вообще неудобно иметь на одном колесе спицы разной длины.

_________________
Складной грузовоз: http://xt.ht/phpbb/viewtopic.php?f=31&t=226335
Устройство задней втулки "Школьника": viewtopic.php?f=31&t=323801
Белорусский "Аист": viewtopic.php?f=31&t=338736


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 16.01.2015 17:11
Аватара пользователя

Сообщения: 367
Город: Краматорск->Киев
Пол: Муж
Возраст: 40
Зарегистрирован:01.01.2009
Идеи
http://habrahabr.ru/post/142598/

http://habrahabr.ru/post/229885/

_________________
Турист - тандем


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 16.01.2015 17:47

Сообщения: 514
Город: Киев
Пол: Муж
Зарегистрирован:03.04.2012
передняя под диск и болтами прикрутить звезду?

_________________
покупаю любые титановые рамы и вилки, вареные переваренные, а так же запчасти. дорого за налич...


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 16.01.2015 17:54
Аватара пользователя

Сообщения: 271
Город: Горловка/Киев
Пол: Муж
Возраст: 25
Зарегистрирован:25.03.2010
Если вариант с проставкой в виде кольца, прикрученного к свободным отверстият от спиц, во фланце втулки, отвергается.
=>
Конструктивно, напрашивается вариант, нарезать на выступающей поверхности втулки,( та секция, в которую запресованна чашка)резьбу, и накрутить переходник. Он может быть с офсетом (смещением) или без.
Но для такого переходника, понадобится лерка с малым шагом, да ещё и такого диаметра, что подталкивает всю теорию, с резьбой, к неизбежному провалу.
Но при оптимальных условиях, факультативно, возможно.

ПСЫ: А 240 дт втулок, под вибрэйки, в своё время, рвалось порядком, так как лёгкий и хрупкий сплав, а "рычаг" у тормоза, ещё тот.

Так, что первый вариант, кажется более правдоподобным.

Возможна разсверловка отверстий под 3 мм и установка шайбочек(цилиндриков), для смещения переходника-кольца, от головок спиц.
Радиальная спицовка на ствльной втулке, врядли приведёт к траблу.

ИМХо.

_________________
Фишеровод


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 16.01.2015 18:39

Сообщения: 322
Город: Мариуполь
Пол: Муж
Возраст: 47
Зарегистрирован:28.10.2011
Есть еще такой вариант:
нужна передняя втулка под диск с креплением на 6 болтов
в звезде надо просверлить 6 отверстий и закрепить ее болтами.
http://velosolo.com/shopdisc.html

_________________
В Real Life "SAVE" и "LOAD" не работают и нет кнопки "RESET".


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 16.01.2015 19:19
Аватара пользователя

Сообщения: 4532
Изображения: 0
Город: Зеленодольск
Пол: Муж
Возраст: 47
Зарегистрирован:08.07.2014
pitbrit писал(а):
ну и в чем проблема то? клепай проставку к фланцу,звезду к проставке и все,сувенир готов.

Клепать нельзя, как потом менять шестерню? Как менять спицы?

_________________
Отправлено с моего стационарного компьютера используя мышь
Дороти
Проект "Зигфрид"
Про металлы и сплавы
Праздник, который всегда с собой - это не нычка с ганджубасом, а дурная голова, за которой ногам покоя нет


Последний раз редактировалось Пафнутий 16.01.2015 19:32, всего редактировалось 1 раз.

Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 16.01.2015 19:21
Аватара пользователя

Сообщения: 4532
Изображения: 0
Город: Зеленодольск
Пол: Муж
Возраст: 47
Зарегистрирован:08.07.2014
Kochegar писал(а):
...радиальная спицовка создает для втулки очень большие радиальные усилия. Нормальная (крестовая) спицовка создает усилия более косо направленные, и тут спицы тянут за фланец не прямо на отрыв а несколько вдоль фланца.

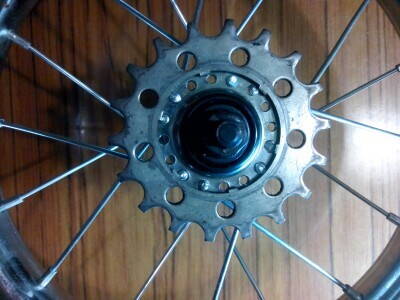

Как видите, спицовка почти радиальная и другая быть на колесе такого размера не может.

_________________
Отправлено с моего стационарного компьютера используя мышь
Дороти
Проект "Зигфрид"
Про металлы и сплавы
Праздник, который всегда с собой - это не нычка с ганджубасом, а дурная голова, за которой ногам покоя нет


Последний раз редактировалось Пафнутий 16.01.2015 19:35, всего редактировалось 1 раз.

Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 16.01.2015 19:26
Аватара пользователя

Сообщения: 4532
Изображения: 0
Город: Зеленодольск
Пол: Муж
Возраст: 47
Зарегистрирован:08.07.2014
alex_day писал(а):

Идеи хорошие, но не для этих деталей.

_________________
Отправлено с моего стационарного компьютера используя мышь
Дороти
Проект "Зигфрид"
Про металлы и сплавы
Праздник, который всегда с собой - это не нычка с ганджубасом, а дурная голова, за которой ногам покоя нет


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 16.01.2015 19:27
Аватара пользователя

Сообщения: 4532
Изображения: 0
Город: Зеленодольск
Пол: Муж
Возраст: 47
Зарегистрирован:08.07.2014
M.A.X писал(а):
передняя под диск и болтами прикрутить звезду?

Нет, именно ЭТА втулка.

_________________
Отправлено с моего стационарного компьютера используя мышь
Дороти
Проект "Зигфрид"
Про металлы и сплавы
Праздник, который всегда с собой - это не нычка с ганджубасом, а дурная голова, за которой ногам покоя нет


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 16.01.2015 19:30
Аватара пользователя

Сообщения: 4532
Изображения: 0
Город: Зеленодольск
Пол: Муж
Возраст: 47
Зарегистрирован:08.07.2014
qweer писал(а):
Если вариант с проставкой в виде кольца, прикрученного к свободным отверстият от спиц, во фланце втулки, отвергается.

Вовсе не отвергается, только нужно второе кольцо, толще втулки, чтобы гайки вкручивать в него, а отверстия во фланце будут только направляющими.
Вот как бы это всё нарисовать в изометрии...

_________________
Отправлено с моего стационарного компьютера используя мышь
Дороти
Проект "Зигфрид"
Про металлы и сплавы
Праздник, который всегда с собой - это не нычка с ганджубасом, а дурная голова, за которой ногам покоя нет


Последний раз редактировалось Пафнутий 16.01.2015 19:36, всего редактировалось 1 раз.

Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 16.01.2015 19:31
Аватара пользователя

Сообщения: 4532
Изображения: 0
Город: Зеленодольск
Пол: Муж
Возраст: 47
Зарегистрирован:08.07.2014
fido42 писал(а):
Есть еще такой вариант:
нужна передняя втулка под диск с креплением на 6 болтов
в звезде надо просверлить 6 отверстий и закрепить ее болтами.
http://velosolo.com/shopdisc.html

И снова нет. Втулку менять нельзя по условиям задачи :smile:

_________________
Отправлено с моего стационарного компьютера используя мышь
Дороти
Проект "Зигфрид"
Про металлы и сплавы
Праздник, который всегда с собой - это не нычка с ганджубасом, а дурная голова, за которой ногам покоя нет
