Помогите узнать диаметр подсидела в раме cr-mo tange /Merida

Всем привет!!
Помогите подобрать подсидел подходящего диаметра под хром-молибденовую (Tange) раму велосипеда Merida Miami.





На фото стоит подсидел 25.4, но его невозможно нормально закрепить без дополнительных приблуд. Поэтому же на фото видно, что стоят самодельные проставки металлические. То есть, если вынуть прокладки, то 25.4 не зажимает нормально никак.

Не люблю колхоз, да и сам подсидел маловат, не сильно его вытянешь, поэтому хочется решить вопрос покупкой нового нормального подсидела.

Суть вопроса в том, что в основном в продаже подсиделы под стандарт 25.4, а дальше идёт 27.2.
Мой же вариант явно что-то между этими двумя (больше 25.4, меньше 27.2).

Рама скорее всего конец 90-х, может начала 2000-х, не уверен... но изначально стояли кантилеверные тормоза, так что, кто в курсе, какой это может быть год, возможно, подскажут, какой в то время на таких рамах (как я понимаю, не только у Мериды рамы Танге встречались) был стандарт подсидела?

Не хочется брать наугад, чтобы не прогадать, поэтому интересуюсь - возможно, у кого-то был такой вел или другой с подобной рамой?

Заранее благодарочка откликнувшимся

_________________
Мой первый собранный вел - Kellys Neos: http://xt.ht/phpbb/viewtopic.php?f=23&t=78641

Если бы все так было просто. Ходовые диаметры это 25,8 26,0 26,4 26,6. А так может любой оказаться. Только примерка тебе поможет. Подматывай узкий скотч на низ глагола пока он не станет плотно входить и не будет болтаться. потом диаметр измеришь.

_________________
Мой сарайчик
Вело-книжки на МЕГЕ, обновлено 05.12.18
Синглспид - это не моё. Там объедем, там обойдём, а там вообще грязно и противно: нечего там делать

Всё ещё надеюсь, что у кого-то окажется похожий вел, либо другая Мерида с подобной рамой и камрад померяет, какой у него оригинальный подсидел...
Вот подумалось - написать официалам Мерида? Чай, снизойдут

_________________
Мой первый собранный вел - Kellys Neos: http://xt.ht/phpbb/viewtopic.php?f=23&t=78641

а штангель не поможет?

_________________
Накат есть - дорог нет!!!

26.8 дуже розповсюджений діаметр на сталевих велах на трушних трубах 90х. Напевно під труби плясали.

UNO навіть робить такі підседіли досі
https://velomania.com.ua/catalog/zapcha ... ernyy.html

Та как-то у меня приблизительно получалось, может надо электронный, чтобы точнее было... а нет...
А разница между 26.2, 26.4, например, очень трудно различимая даже на штангене, если мерять трубу изнутри, это ж "на глаз" надо середину держать...


Дякую, теж побачив вже, що UNO є в продажі 26.2, 26.4, 26.8
Найкращий варіант знайти в місті і поміряти "вживу", але у зв'язку з епідеміологічною ситуацією, веломагазини зачинені...

_________________
Мой первый собранный вел - Kellys Neos: http://xt.ht/phpbb/viewtopic.php?f=23&t=78641

У нас ремонт транспортних засобів дозволений , а це веломайстерні , що знаходяться в магазині . На крайній можна знайти телефон веломайстерні і домовлятися . А так можна підмотати жерсть з банки , але бажано зачистити фарбу , бо на ній буде ковзатися . У Львові є на (в порядку зниження ймовірності)

Не треба ніяку середину тримати - треба знайти найбільший розмір, який логічно й буде "посередині". Розсуваючи штанген він автоматично займає потрібне місце.

Ще можно поміряти зовнішній діаметр зажиму, а потім товшини його стінок.

Звичайний штанген має точність 0.1мм, чого повністю достатньо.
З кроком 0.4мм між стандартами тут анрил помилитись.


Якщо в тебе зажим не деформований( тобто їм не затискали труби меншого діаметру та він сам не деформувався до меншого розміру), то просто поміряй штангелем.

А якщо зажим вже деформований, то ніхто тобі свій підседіл сувати туди не дасть бо він сильно пошкарябається.
В такому випадку можна підрозігнути, підмотувати фольгу від пивної банки на підседіл меншого діаметру, а потім порахувати діаметр рами як діаметр підседіла + товшина всіх шарів фольги.


Можна до токаря в гості сходити, щоб він проточив шмат кругляка під 26.8, якщо не лізе, то до 26.4 й так далі по стандартних розірах доки влізе.
Хоча в токаря нутромір повинен бути, яким можна поміряти внутрішній діаметр глибше в трубі.

Підсиділи йдуть з кроком 0,2мм. Це здається дуже мало, але глибше ніж на декілька сантиметрів підсиділ на 0,2мм більший за потрібний не залізе, або (якщо сили забагато а розуму замало) буде деформовано підсидільну трубу.

Зазвичай алгоритм для старої занедбаної рами такий (якщо стан кращий то деякі кроки можна пропустити):

1. Витягнути те що там вставлено у підсидільну трубу.
2. Помити раму у підсидільній трубі (ідеальний варіант, бо наступні кроки будуть брудні), оскільки багаторічні залишки змазки у поєднанні з багаторічними наростами іржі роблять вимірювання досить неточним. Для того щоб мити й чистити логічно розібрати, мінімум каретку вийняти щоб мусор висипався.
3. Почистити раму у підсидільній трубі, для цього беремо а)сталеву вату не саму грубу б)65-70см сталевого дроту та в)щось електричне з патроном щоб крутити кінець дроту в той час як інший кінець зажимає жмак сталевої вати та чухає трубу вверх-вниз. Все гівно буде сипатись вниз, ось чому краще зняти каретку.
4. Якщо підсиділ був замалий, то зажим було деформовано. Треба розігнути вушки щоб відновити первинну геометрію (дивитись щоб виріз у підсидільній трубі знов став рівномірним по всій довжині. Дуже обережно, по волосинці за раз. Велика пласка викрутка працює добре.
5. Штангелем міряємо внутрішні діаметри а)поперек рами б)+45º в)-45º. Повинно бути приблизно однаково або б) та в) трохи більші. Якщо ні - знов крок нумер 4.
6. Виміряний діаметр може бути трохи більшим за потрібний для підсиділа. Але тут вже настає час експериментів. Якщо немає такої приспособи

https://bike.bikegremlin.com/3114/seat- ... standards/
то в мене, наприклад, є декілька дешевих сталевих підсиділів-"свічок", які виступають пробниками. Проблема в тому, що є багато випадків коли розбитий вузол кріплення не дає реальний діаметр труби нижче ніж ті 2-3-4см зверху куди дістає штангель. Перевага сталевих "свічок" - воні не так сильно страждають від спроб увіткнути, на відміну від м'якіших алю-підсиділів.
7. Коли розмір встановлено (свічка повинна входити на всю довжину і не хитатись відчутно в трубі), то купуємо потрібний "красівий" підсиділ.
Якщо один діаметр замалий, а наступний +0,2мм завеликий, то настає час кроку 7а.
7а. Якщо не звезло навіть дотепер, то треба використати регульовану (бо таку легше знайти за фіксовану на потрібний діаметр зазвичай) розгоргтку
та розгортаємо підсидільну трубу до того самого наступного більшого стандартного (по посиланню на інструмент була табличка також) діаметра що був у попередніх спробах "перший завеликий".
8. Настає час нескінченного задоволення. Бажаючі можуть взяти холодне пиво.

_________________
Thank you for your cooperation. Good night. © RoboCop

http://www.equusbicycle.com/bike/tange/

Дещо про труби. Шукайте вашу наліпку та вивчайте можливості. Це зазвичай допомогає усунути багато активних кроків та комфортно розробити план)

Наприклад, отут
за посиланням вище.

Відправний пункт - знайти наліпку, подивитись що є до DBT, це два внутрішні діаметри (28,6 - 1,0 - 1,0 та 28,6 - 0,9 - 0,9). Якщо підсидільна труба має зовнішній діаметр 28,6 звичайно. Почніть з рами як написано мною вище, все чи частково наскільки це треба, виміряйте та порівняйте з цими двома внутрішніми діаметрами. Якийсь з них може бути вашим.
Або ж ні

_________________
Thank you for your cooperation. Good night. © RoboCop

vmail
Дякую!
Велике поле для творчості, можна так сказати)))
Це приблуда зачотна, але певно тільки в спец. магазинах така є...




Не мій варіант - нічого не деформовано, оскільки з підсиділом 25.4 стоять прокладки саморобні з жесті чи чогось такого, ще пробував вставити 27.2 - не заходить зовсім, отже виходить, що поле діяльності зменшилося до 3-х варіантів - 26.2 (!), 26.4 (!), 26.8 (? менш імовірно)


Не помогло, там розмір 28.6 найменший з такою ж наліпкою, як у мене. А, як писав вище, підсиділ 27.2 вже не заходить у раму.
Візуально в мене нічого не деформовано, оскільки користувались саморобними прокладками.
Але колхоз - не моє. Спробую нормально ще раз поміряти...

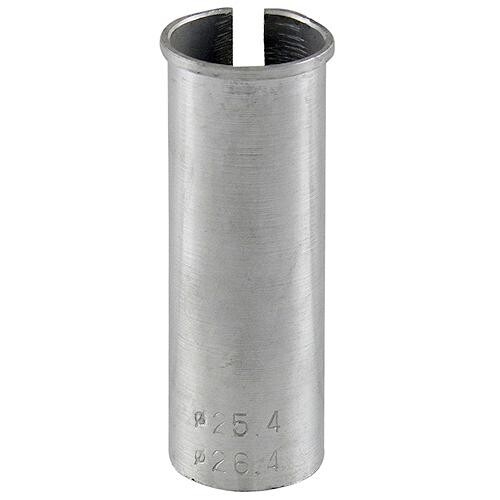

Ще вивчаючи питання натрапив на адаптери, які є у продажі, та ж прокладка, тільки вже не колхоз))) все ж трохи надійніше буде, ніж жестянка...

_________________
Мой первый собранный вел - Kellys Neos: http://xt.ht/phpbb/viewtopic.php?f=23&t=78641

По трубам искать это можно очень долго, у меня есть танге и 27.0, и 29.4 например.

Думаю у тс 25.8, просто не нашли похожего и сделали так. в самом начале правильно сказано - мотать скотч и мерить. + может вылезти сюрприз коррозии, когда будет лишняя сотка туда сюда и полюбому придется совать проставку из банки даже если найдется подседел правильного диаметра

_________________
2015' 4670-16' 4490 -17' 5445 -18' 5524 19' 7250 2020' 7601 км 2021' 3442км
Scott CX Comp '2012
Bianchi Celeste Puro 2002 8.42kg
Scott Araphahoe '1996

grifil'd

28,6 у тій частині що з наліпками і мої вирахунки два - то зовнішній діаметр підсидільної труби мінус двічі товщина стінок труби у небатованій частині.... Зовсім не діаметр підсиділа...

28,6 - 1,0 - 1,0 = 26,6мм
та
28,6 - 0,9 - 0,9 = 26,8мм

таким чином кандидати у підсиділи. ЯКЩО зовнішній діаметр підсидільної труби дорівнює 28,6. Якщо ні- то емпірічним шляхом тільки, як я вже розписував вище.

_________________
Thank you for your cooperation. Good night. © RoboCop

Ставлю на 26.8 !!

_________________
https://t.me/velo_cxid_kharkiv
Веломастерская на Залютино моб 066 705 28 22
колесный центр Харьков-Запад 066 705 28 22

Завдяки небайдужості форумчанина Rost-Lviv емпіричним шляхом виявлено несумісність діаметрів 26.8, а також 26.6


26.8, как и 26.6 не подошли - вообще не заходит в раму.
Остаётся всего пару вариантов - 26.4, 26.2.
После того, как попробовали 26.8-26.6, сложилось прочное убеждение, что нужный стандарт 26.2, если не меньше...
