 Заголовок сообщения: Изготовление велоинструмента
СообщениеДобавлено: 24.04.2012 20:03
Аватара пользователя

Сообщения: 1566
Город: Салтовка
Пол: Муж
Возраст: 42
Зарегистрирован:14.08.2009
В отдельные периоды ремонта велосипедов приходилось сталкиваться с проблемой отсутствия отдельных приспособлений, с горем пополам что-то возможно было решить, лепя "на коленке" (благо руки не из сфинктера), с чем-то возникали серъезные преткновения. Конечно, можно обратиться в веломастерскую, но и там не всегда имеется необходимое оборудование, да и нет такого доверия к тамошним механикам в силу различных обстоятельств, нежели к себе. :roll:
Поэтому и возникла идея создавать, по мере сил и возможностей, необходимый инструмент самому, ведь мало-мальские возможности для этого имеются.

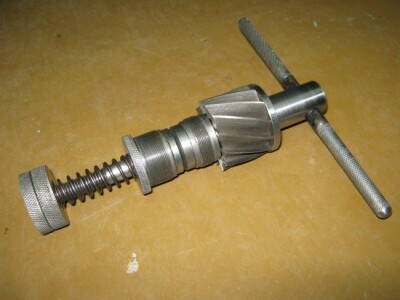

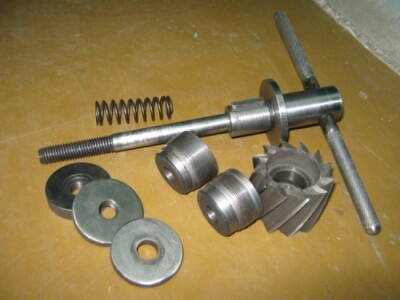

Сказано - сделано. Первым делом решил сделать торцовку кареточного стакана, для чего пришлось покопаться по сайтам-производителям подобных вещиц, ибо не хотелось в очередной раз изобретать велосипед, а выбрать для себя наиболее приемлемый вариант в смысле технологичности и невысоких затрат. Основным камнем преткновения оказался поиск и подбор режущего инструмента, были перебраны несколько вариантов, а также потрачен месяц, казавшихся бесполезных, поисков нужной фрезы. Наконец-то она была найдена и процесс пошел в производство: изготовлены остальные детали из стали 40Х и подвержены закалке до твердости 40 единиц по-Роквелу, после чего была произведена окончательная подгонка размеров и вот что получилось.


Итак, стоимость инструмента на сегодняшний день:
- пресс для чашек неинтегрированной рулевой колонки 1.1/8" - 260грн
- шайбы для запрессовки подшипников в интегрированной каретке - 80грн
- торцовка кареточного стакана- 500грн
- установщик якоря 1.1/8" - 80грн
- съемник шатунов XTR FC-M970 - 100грн
- съемник подшипников интегрированных кареток - 150грн
- съемник и установщик подшипников интегрированных кареток - 200грн
- съемник картриджа вилки типа Headshok castle - 200грн
- ключ для разбора трещетки - 120грн
Детали инструмента термообработаны для улучшения износостойкости.
Телефон для связи: 0633889498

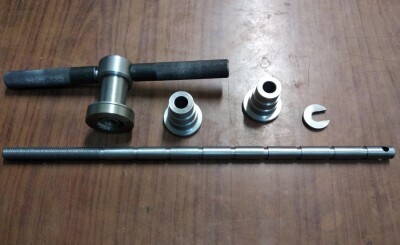

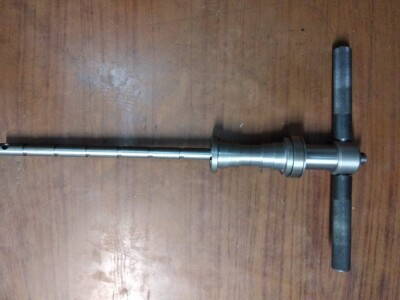

Вложения:
1.jpg [ 220.68 КБ | Просмотров: 10588 ]
2.jpg [ 248.09 КБ | Просмотров: 10588 ]


_________________
Шарики для втулок
Подшипники в интегрированные каретки
Резиновые кольца для вилок Rock Shox Recon и Reba


Последний раз редактировалось Буль 25.02.2014 19:00, всего редактировалось 13 раз(а).
Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изготовление велоинструмета
СообщениеДобавлено: 24.04.2012 20:05
Аватара пользователя

Сообщения: 284
Город: USA
Пол: Муж
Возраст: 49
Зарегистрирован:16.10.2008
5+

_________________
Think deeper


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изготовление велоинструмета
СообщениеДобавлено: 24.04.2012 20:09
Аватара пользователя

Сообщения: 1566
Город: Салтовка
Пол: Муж
Возраст: 42
Зарегистрирован:14.08.2009

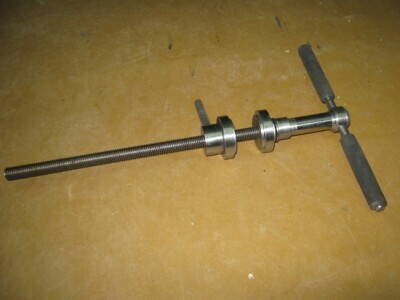

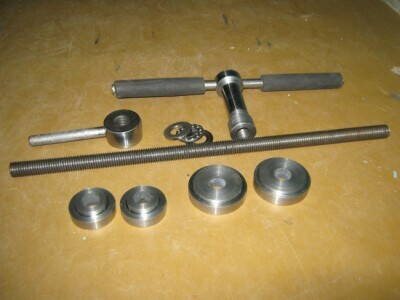

Параллельно шло изготовление ручного пресса для запрессовки рулевых чашек. Ну, здесь было гораздо проще. Та же токарная работа и термообработка. Основная часть инструмента готова и по мере необходимости можно изготавливать необходимые шайбы для прессования чашек различной конструкции. Изначально были сделаны шайбы под неинтегрированную рулевую и шайбы для запрессоки подшипников в интегрированные каретки.


Вложения:
3.jpg [ 248.84 КБ | Просмотров: 10582 ]
4.jpg [ 232.14 КБ | Просмотров: 10582 ]


_________________
Шарики для втулок
Подшипники в интегрированные каретки
Резиновые кольца для вилок Rock Shox Recon и Reba
Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изготовление велоинструмета
СообщениеДобавлено: 24.04.2012 20:12
Аватара пользователя

Сообщения: 1566
Город: Салтовка
Пол: Муж
Возраст: 42
Зарегистрирован:14.08.2009
Ну а теперь вопрос к сочуствующим веломеханикам: что бы вы еще предложили создать, какие мысли по-этому поводу? Да, кстати, вполне реален вариант изготовление инструмента под заказ, только цен сразу не скажу, ибо работы особо не нормировались, все очень приблизительно, единственное могу сказать, что конкуренция зарубежным аналогам обеспечена. :yes:

_________________
Шарики для втулок
Подшипники в интегрированные каретки
Резиновые кольца для вилок Rock Shox Recon и Reba


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изготовление велоинструмета
СообщениеДобавлено: 24.04.2012 20:24
Аватара пользователя

Сообщения: 8580
Изображения: 0
Город: der kalte Berg
Пол: Не указан
Зарегистрирован:04.03.2012
вот на таких механиках все и держится в нашем городе - а магазинные или не иеьют нормального инструмента, поскольку он дорогой слишком и хозяин магазина лучше на баб эти деньги спустит (на собак, кошек, рыбок и т.д), а механики и молотком поработают, либо эти самые механики просто по старинке к клиентам относятся по-хамски.

_________________
:roadbike:
треки http://www.gpsies.com/mapThumb.do?username=Doktor66


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Изготовление велоинструмета
СообщениеДобавлено: 24.04.2012 22:19
Аватара пользователя

Сообщения: 3513
Город: Харьков
Пол: Муж
Зарегистрирован:14.03.2011
IOleg писал(а):
вот на таких механиках все и держится в нашем городе - а магазинные или не иеьют нормального инструмента, поскольку он дорогой слишком и хозяин магазина лучше на баб эти деньги спустит (на собак, кошек, рыбок и т.д), а механики и молотком поработают, либо эти самые механики просто по старинке к клиентам относятся по-хамски.

Да, инструмент вышел не плох, я к стати принимал участие в разработке концепта, а так-же проверил уже изготовленный инструмент на нескольких велосипедах, тесты - прошли на ура, все работает не хуже оригинальных инструментов (я брендовый инструмент такого рода в руках не держал, но могу судить о работе проверив самопал на личном опыте.).
Как уже сказано выше, инструмент прошел термообработку,а это в будущем его долгий срок службы, также размеры выдержаны в сотках, это в свою очередь исключает возможность всякого рода перекосов и т.д.

_________________
Сборка колес с равномерным натяжением спиц. Калибровка тензометров.
Расширенный ремонт узлов велосипеда, изготовление инструмента и деталей под заказ
.
vk.com/palermo2400
skype: palermo2400
LinuxUser


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изготовление велоинструмета
СообщениеДобавлено: 24.04.2012 23:18
Аватара пользователя

Сообщения: 2401
Город: Рига
Пол: Муж
Возраст: 35
Зарегистрирован:14.06.2010
Буль писал(а):
Ну а теперь вопрос к сочуствующим веломеханикам: что бы вы еще предложили создать, какие мысли по-этому поводу?

Есть один специфический съемник для картриджей к-дейловских вилок. Headshok castle tool называется и стоит космических денег. В то же время не видел ни у кого такого, обычно самопал.
Инструмент узкоспециализированный, а если представить, сколько там тех сандалей, и сколько из их владельцев готовы самостоятельно заниматься обслуживанием, то еще узкоспециализированнее. :D Но тем не менее, у меня это первый и единственный инструмент, который я делал у токаря.

Да, если сумеете конкурентоспособно предложить съемники для кареток Hollowtech II, то цены вам не будет. :D


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изготовление велоинструмета
СообщениеДобавлено: 24.04.2012 23:36
Аватара пользователя

Сообщения: 3513
Город: Харьков
Пол: Муж
Зарегистрирован:14.03.2011
Инструмент для демонтажа чашек рулевых...

_________________
Сборка колес с равномерным натяжением спиц. Калибровка тензометров.
Расширенный ремонт узлов велосипеда, изготовление инструмента и деталей под заказ
.
vk.com/palermo2400
skype: palermo2400
LinuxUser


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изготовление велоинструмета
СообщениеДобавлено: 24.04.2012 23:41
Аватара пользователя

Сообщения: 3513
Город: Харьков
Пол: Муж
Зарегистрирован:14.03.2011
Димдимыч писал(а):
Буль писал(а):
Ну а теперь вопрос к сочуствующим веломеханикам: что бы вы еще предложили создать, какие мысли по-этому поводу?

Да, если сумеете конкурентоспособно предложить съемники для кареток Hollowtech II, то цены вам не будет. :D

Зачем делать данный съемник если цена на него и так не велика.... Их бывает как минимум 2 типа, штамповка из куска жестянки и литье... первый тип - портит внешний вид чашек при откручивание либо закручивании, а вот второй - более аккуратный в работе...

_________________
Сборка колес с равномерным натяжением спиц. Калибровка тензометров.
Расширенный ремонт узлов велосипеда, изготовление инструмента и деталей под заказ
.
vk.com/palermo2400
skype: palermo2400
LinuxUser


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изготовление велоинструмета
СообщениеДобавлено: 24.04.2012 23:46
Аватара пользователя

Сообщения: 1566
Город: Салтовка
Пол: Муж
Возраст: 42
Зарегистрирован:14.08.2009
Димдимыч, начальная цена услуг по металообработке - 30грн/ч. Фрезеровать съемники, которые изготовляются дешевым литьем как-то бессмысленно, тем более цена смешные 60-70 грн.
Не вопрос, я видел в продаже и дорогущие съемники чашек, их можно изготовить из толстой стали, неубиенные, а зачем все это надо? :wink:

_________________
Шарики для втулок
Подшипники в интегрированные каретки
Резиновые кольца для вилок Rock Shox Recon и Reba


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изготовление велоинструмета
СообщениеДобавлено: 25.04.2012 00:01
Аватара пользователя

Сообщения: 997
Пол: Муж
Возраст: 34
Зарегистрирован:10.10.2010
Буль писал(а):
...и вот что получилось.

Очень интересно, когда сформируется какой-то прайс на изготовление, заказал бы пресс для подшипников BB30 и более мелкий инструмент для запрессовки и выпрессовки подшипников втулок и подвески


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изготовление велоинструмета
СообщениеДобавлено: 25.04.2012 00:02
Аватара пользователя

Сообщения: 2401
Город: Рига
Пол: Муж
Возраст: 35
Зарегистрирован:14.06.2010
Буль, конечно же, я имел в виду штамповку из листа, которую можно реализовать методом лазерной или какой-то там еще резки. :smile:

У меня такой, и я бы не сказал, что он портит чашки. Тем более он у меня также используется для откручивания крышки с вилки Лефти (где требования к сохранению первоначального внешнего вида выше).

Но... нет - так нет. :wink:


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изготовление велоинструмета
СообщениеДобавлено: 25.04.2012 01:09
Аватара пользователя

Сообщения: 2944
Город: Николаев
Пол: Муж
Возраст: 25
Зарегистрирован:25.01.2010
У меня такой самопальный станок для колес, который не уступает брендовым, и уже не подходе прес для чащек. Так же самопал Сьемник Holowtech2 (вырезан лазером на заводе).

А фрезу для кареточного узла и сьемник рулевых я бы приебрел если это возможно, прошу все подбробности написать мне в ЛС

_________________
Я верю что смогу и к этому стремлюсь
все,что продаю в альбоме
Контакты - смотреть профиль


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изготовление велоинструмета
СообщениеДобавлено: 25.04.2012 02:04
Аватара пользователя

Сообщения: 79
Город: Харьков
Пол: Муж
Зарегистрирован:10.05.2010
palermo2400 писал(а):


не поделитесь чертежом данного ключика, если есть у кого?)

_________________
куплю двухболтовое крепление седла Ritchey


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изготовление велоинструмета
СообщениеДобавлено: 25.04.2012 14:59
Аватара пользователя

Сообщения: 1566
Город: Салтовка
Пол: Муж
Возраст: 42
Зарегистрирован:14.08.2009
Ребята, как такового прайса нет и навряд ли будет, цена может быть примерная, потому как это не потоковое производство, а индивидуальная работа. Допустим, стоимость работ токаря можно оценить (чем сейчас и занимаюсь - в процессе изготовление инструмента под заказ, заодно проходит и нормирование работ), цена материала может варьироваться в основном в сторону увеличения, потому как сталь дорожает каждый месяц, термообработку можно проводить как собрав некоторый объем деталей, так и поштучно, но печи будут разогреваться для этого, поэтому здесь тоже могут быть варианты.
Если есть у кого наметки по конфигурации инструмента, в лучшем случае эскизы, то давайте присылайте, посмотрим, что можно сделать.

_________________
Шарики для втулок
Подшипники в интегрированные каретки
Резиновые кольца для вилок Rock Shox Recon и Reba


Вернуться к началу
shoppage  personalpage P
