 Заголовок сообщения: Re: Изготовление велоинструмента
СообщениеДобавлено: 24.07.2013 13:51
Аватара пользователя

Сообщения: 1566
Город: Салтовка
Пол: Муж
Возраст: 42
Зарегистрирован:14.08.2009
Можно, но нужны размеры и требования к изделию.
Кстати, это агрегат для развальцовки трубок? Если так, то не вижу смысла городить - на автоСТО такое используют и конечно же продается готовое за небольшие деньги.

_________________
Шарики для втулок
Подшипники в интегрированные каретки
Резиновые кольца для вилок Rock Shox Recon и Reba


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изготовление велоинструмента
СообщениеДобавлено: 24.07.2013 13:54
Аватара пользователя

Сообщения: 3232
Изображения: 12
Город: Харьков
Пол: Муж
Возраст: 55
Зарегистрирован:29.06.2006

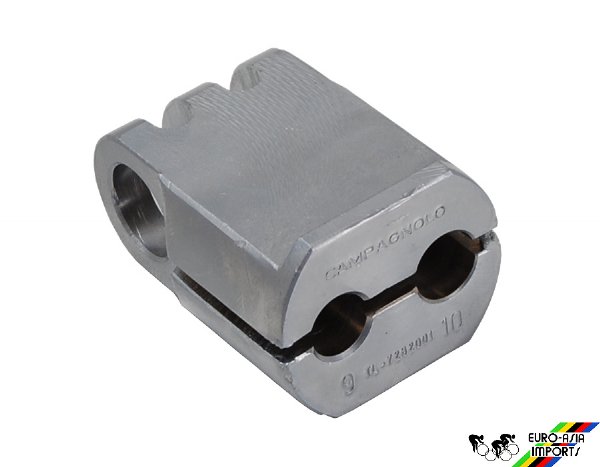

это для обслуживания втулок, по идее там должна быть нарезана резьба М9х1 и М10х1

накручивается на ось - зажимается в тиски - с другой стороны орудуешь конусными ключами




у кампы эта приспособа удобнее


_________________
Live from the YA Arena Velodrom in Falun, Sweden.
Слесарные работы по велосипедной раме и вилке (резьба каретки и т.п.), сборка, центровка колес...
tacyclopedia

"In fixi veritas" (C)


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Изготовление велоинструмента
СообщениеДобавлено: 24.07.2013 15:00
Аватара пользователя

Сообщения: 1223
Изображения: 6
Город: Алексеевка
Пол: Муж
Зарегистрирован:22.06.2009
Буль писал(а):
Можно, но нужны размеры и требования к изделию.

Разве по ссылке нету размеров?
Этот инструмент нужен для того чтобы зажать там шток от аммортизатора диаметром 9мм, зажать очень крепко, не поцарапав его (!), так что никакой резьбы там не должно быть. Использование двух половинок из дерева не подходит - шток прокручивается. Напиши в личку примерную цену и срок изготовления. И прошу, посети http://www.unior.ru/catalog/367/1719/, там же все написано )
Размеры самого инструмента точно соблюдать не обязательно, главное чтобы были аккуратные и отшлифованные отверстия 9 и 10 мм

_________________
Cube AMS 120 29er'12 Custom
Specialized Hardrock Sport Disc Ti 29er'10


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Изготовление велоинструмента
СообщениеДобавлено: 24.07.2013 16:08
Аватара пользователя

Сообщения: 1566
Город: Салтовка
Пол: Муж
Возраст: 42
Зарегистрирован:14.08.2009
Я сразу ссылку не заметил. :oops:
Если завтра выйду на работу, то попробую продумать варианты. И кстати, отверстия не шлифованные, они имеют специальную фрикционную поверхность, типа шагрени. Тоже вопрос, как ее сделать? Надо миркувать.

_________________
Шарики для втулок
Подшипники в интегрированные каретки
Резиновые кольца для вилок Rock Shox Recon и Reba


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изготовление велоинструмента
СообщениеДобавлено: 29.07.2013 12:34
Аватара пользователя

Сообщения: 3513
Город: Харьков
Пол: Муж
Зарегистрирован:14.03.2011
Буль
Пойдет и шлифованное отверстие, тебе ведь не за гладкую ось а за резьбовую хвататься, я сделал такую хрень из 2х хвостовиков резца, сжал их вместе просверлил в центре нужные отверстия а том сделал небольшой зазор... удобней стало ковырять и регулировать втулки.
Единственное что можно скрепить концевики жестянкой дабы не рассыпались типа как тут -

_________________
Сборка колес с равномерным натяжением спиц. Калибровка тензометров.
Расширенный ремонт узлов велосипеда, изготовление инструмента и деталей под заказ
.
vk.com/palermo2400
skype: palermo2400
LinuxUser


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изготовление велоинструмента
СообщениеДобавлено: 29.07.2013 18:58
Аватара пользователя

Сообщения: 192
Город: Киев - Славута
Пол: Муж
Возраст: 40
Зарегистрирован:11.01.2009
Заказал себе немножко инструмента.

Срок изготовления не бьет рекорды, по этому нужно заказывать заранее, а не на вчера :)
После того, как инструмент был готов, мне было предложено его оплатить и получить.
Оплатил, и через пару дней получил (не работает НП в воскресенье :( )

Что могу сказать. То-что это не фабричный инструмент - видно. Но качество изготовления мне понравилось.
Как-то даже упустил из виду, что "запресовка" комплектуется подшипником. Он был в заводском пакетике.

Пин на инсталяторе якоря - сменный, что тоже есть хорошо.

По цене. Не скажу, что инструмент стоит недорого, но в сравнении с "заводским" - он еще бюджетный.
У домашнего самоделкина, он не окупится, а вот для мастерских - это просто находка.

Ключ для разборки барабана имеет отверстие в которое необходимо закручивать эксцентрик. Это позволит нам, не расколоть барабан из-за неравномерно преложенного усилия и смещения инструмента и не даст ключу вылетать из пазов.


А вот резина на ручках пресса, спорное решение. Засрется смазкой и будет скользить.
По моему, лучше как у фрез с первого поста.


_________________
Распродажа велозапчастей http://navelike.com


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изготовление велоинструмента
СообщениеДобавлено: 29.07.2013 20:35
Аватара пользователя

Сообщения: 1566
Город: Салтовка
Пол: Муж
Возраст: 42
Зарегистрирован:14.08.2009
velo-cat писал(а):
А вот резина на ручках пресса, спорное решение. Засрется смазкой и будет скользить.
По моему, лучше как у фрез с первого поста.

Может быть и так, кто его знает? Время покажет, как оно удобнее.

_________________
Шарики для втулок
Подшипники в интегрированные каретки
Резиновые кольца для вилок Rock Shox Recon и Reba


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изготовление велоинструмента
СообщениеДобавлено: 29.07.2013 20:44
Аватара пользователя

Сообщения: 143
Город: Мелитополь
Пол: Муж
Возраст: 45
Зарегистрирован:03.12.2009
Знаю не по наслышке... Лучше метал или правильный пластик на ручках с насечками (накаткой) чем резина.

Это мой пресс собственно разработки и, кстати на упорно-радиальном подшипнике во вращающейся части.
Для удобства хранения или перевозки все разборное (рукоятки тоже).


Вложения:
Станок 031.jpg
Станок 031.jpg [ 541.4 КБ | Просмотров: 1046 ]
Станок 029.jpg
Станок 029.jpg [ 476.94 КБ | Просмотров: 1046 ]


_________________
Отдых, это перемена источника усталости...


Последний раз редактировалось XTRECH 29.07.2013 21:44, всего редактировалось 1 раз.
Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изготовление велоинструмента
СообщениеДобавлено: 29.07.2013 21:13
Аватара пользователя

Сообщения: 1566
Город: Салтовка
Пол: Муж
Возраст: 42
Зарегистрирован:14.08.2009
XTRECH, я тоже знаю не по-наслышке, т.к. сам давно работаю на производстве, поэтому могу сказать: нет однозначных решений по-поводу применения материалов на ручках инструментов. Любой "правильный" пластик скользит в промасленых руках, эластомеры лучше справляются с этой работой, но до определенного времени, потом они тупо расползаются, так же ведет себя и резина. Насечка на металле тоже не панацея, так что на вкус и цвет фломастеры все разные. :wink:
Ну и по Вашему инструменту скажу: да, неплохо сделано, я давно хотел себе что-то подобное сваять, закос под фирму, а потом перехотел - работы немало, а смысл? Бюджет такого пресса однозначно ощутимо выше будет, а работоспособность простого агрегата не хуже, разве что удобность поменьше. :roll:

_________________
Шарики для втулок
Подшипники в интегрированные каретки
Резиновые кольца для вилок Rock Shox Recon и Reba


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изготовление велоинструмента
СообщениеДобавлено: 29.07.2013 21:19
Аватара пользователя

Сообщения: 143
Город: Мелитополь
Пол: Муж
Возраст: 45
Зарегистрирован:03.12.2009
Да, не возможно не согласится с доводами... Но как было сказано: ...так что на вкус и цвет фломастеры все разные...
пресс делал для собственного удобства и не задумывался о всяких там экономических выгодах в производстве.
Если честно, то вышло довольно не дорого.

_________________
Отдых, это перемена источника усталости...


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изготовление велоинструмента
СообщениеДобавлено: 29.07.2013 21:31
Аватара пользователя

Сообщения: 1566
Город: Салтовка
Пол: Муж
Возраст: 42
Зарегистрирован:14.08.2009
XTRECH, осмелюсь спросить: свой аппарат делали в сыром металле или как?
Я свои калю, ибо сырой металл может преподнести неожиданный сюрприз, поэтому и затраты растут.
Ну а если оставлять так, то работы, конечно, поменьше будет.

_________________
Шарики для втулок
Подшипники в интегрированные каретки
Резиновые кольца для вилок Rock Shox Recon и Reba


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изготовление велоинструмента
СообщениеДобавлено: 29.07.2013 21:43
Аватара пользователя

Сообщения: 143
Город: Мелитополь
Пол: Муж
Возраст: 45
Зарегистрирован:03.12.2009
Честно, не помню... Делали лет эдак 8 назад. Вроде как 65г без закала. Шток - 40х. Оси ручек сырые, Рукоятка ручек - дюраль с накаткой.

_________________
Отдых, это перемена источника усталости...


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изготовление велоинструмента
СообщениеДобавлено: 29.07.2013 22:00
Аватара пользователя

Сообщения: 1566
Город: Салтовка
Пол: Муж
Возраст: 42
Зарегистрирован:14.08.2009
XTRECH писал(а):
Вроде как 65г без закала.
:shock:
Рессорную сталь переводить на это дело? Марнотратство! :yes:

_________________
Шарики для втулок
Подшипники в интегрированные каретки
Резиновые кольца для вилок Rock Shox Recon и Reba


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изготовление велоинструмента
СообщениеДобавлено: 29.07.2013 22:03
Аватара пользователя

Сообщения: 143
Город: Мелитополь
Пол: Муж
Возраст: 45
Зарегистрирован:03.12.2009
Да были куски, вот и сделали из чего подошло... :D

_________________
Отдых, это перемена источника усталости...


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изготовление велоинструмента
СообщениеДобавлено: 29.07.2013 22:18
Аватара пользователя

Сообщения: 3086
Город: Израиль, Ариэль
Пол: Муж
Возраст: 24
Зарегистрирован:10.07.2008
Можно ли сделать такой инструмент?

http://www.cannondaleexperts.com/assets/images/kh031.jpg
чертежей пока не нашел, но размеры можно экстраполировать исходя из внутреннего диаметра ноги вилки.

Это съемник картриджей для lefty hybrid

_________________
Ценники, держатели, прейскуранты и наклейки
TREK WAHOO 2012 29ER custom
Merida SCULTURA evo carbon custom


Вернуться к началу
shoppage  personalpage P
