 Заголовок сообщения: Кто знает? Манетка XT Shimano SL-M750
СообщениеДобавлено: 05.08.2012 14:50
Аватара пользователя

Сообщения: 14
Изображения: 9
Город: Черновцы
Пол: Муж
Возраст: 36
Зарегистрирован:04.01.2012

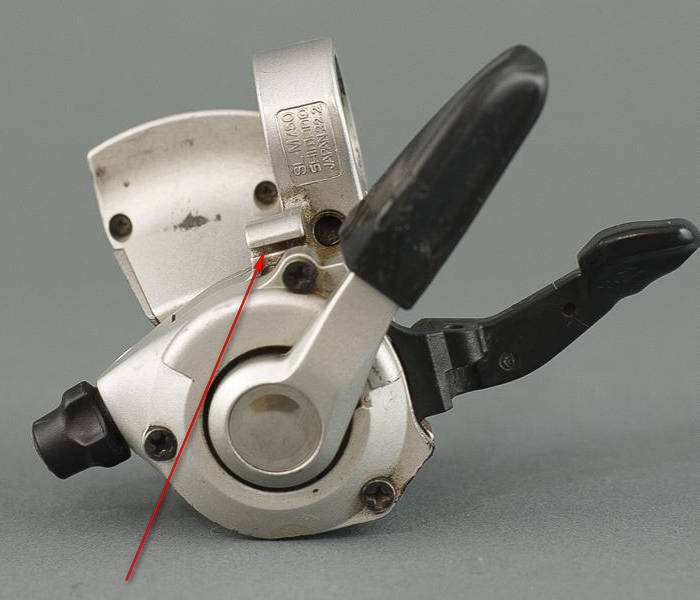

для чего "это" (отмечено стрелочкой)?

Вложение:
SL-M750.JPG [ 38.08 КБ | Просмотров: 473 ]


Спасибо.

_________________
Мое: rock machine thunder 50 (2008) v.1.1


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Кто знает? Манетка XT Shimano SL-M750
СообщениеДобавлено: 05.08.2012 23:07
Аватара пользователя

Сообщения: 5192
Город: Україна
Пол: Муж
Зарегистрирован:05.06.2005
Думаю, это для того, чтоб установить дополнительную спецманетку на правый рог и переключаться, не отрывая рук от рогов. В курках переключения на вашей картинке можно увидеть маленькие дырки (они заткнуты резинками). К дыркам подходили два тросика от такой дополнительной манетки, надеваемой на конец правого рога:



Вот она же со своими тросиками:



На сделанном вами фото стрелка указывает на бонку, в которую упиралась рубашка от тросика, таскавшего меньший курок манетки SL-M750. Рубашка от другого тросика упиралась в маленький спецдевайс, который есть внизу только что приведенной мной картинки. Спецдевайс привинчивали к корпусу манетки SL-M750. Для этого на корпусе есть два маленьких отверстия с резьбой, закрытых черными заглушками. Заглушки - две черные точки в левом нижнем углу корпуса:



Шиманоиндекс дополнительной удаленной манетки - XTR SL-SS95. С виду получается примерно так:





Крупных картинок не нашел, потому что дело это давнее, минимум конца 90-х. Понятно, что доп. тросики дергают за рычаги главной манетки, и та переключает, как ей положено.


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Кто знает? Манетка XT Shimano SL-M750
СообщениеДобавлено: 06.08.2012 08:28
Аватара пользователя

Сообщения: 14
Изображения: 9
Город: Черновцы
Пол: Муж
Возраст: 36
Зарегистрирован:04.01.2012
В общих чертах - понятно.
Спасибо за инфу.
