Втулка Tiagra HB-4400 - как разобрать барабан?

supervisor · **Добавлено:** 30.11.2012 01:13

Имеется сабж.
При проведении его ТО разбирал втулку для чистки и смазки. Снимал барабан.
http://techdocs.shimano.com/media/techd ... 612378.pdf
Но как он разбирается - не понял. Показалось, что он не обслуживаемый.
Так это или нет?

mamont · **Добавлено:** 30.11.2012 11:19

У шимано все обслуживаемое.
Надо выкручивать правую чашку. На ней есть пара шлицов. резьба - левая. т.е. выкручивать по часовой стрелке

Саша Kherson · **Добавлено:** 30.11.2012 14:53

supervisor писал(а):

Имеется сабж.
При проведении его ТО разбирал втулку для чистки и смазки. Снимал барабан.
http://techdocs.shimano.com/media/techd ... 612378.pdf
Но как он разбирается - не понял. Показалось, что он не обслуживаемый.
Так это или нет?

Барабан разборной.
Для начала нужно отковырнуть пыльник, далее будет чашка в которой лежали насыпью подшипники.
Данная чашка откручивается спец ключом, резьба левая т.е. откручивать по часовой стрелке.
Иногда раскрутить очень и очень тяжело.
будьте готовы к большому количеству микроскопических шариков и не растеряйте их.

Ключ (фото из инета) такой сам себе делал из торцевой накидной головки.
В продаже не найти. (можно еще использовать стамески и прочее)

В разобраном виде выглядит примерно так. Справа верху на фото сама чашка гайка которую необходимо раскручивать.

пару советов.
Лучше барабан не снимать с втулки, а втулку с колесса. Т.к. данная часть очень тяжело откручивается.

Удачи.

supervisor · **Добавлено:** 30.11.2012 17:20

Snick · **Добавлено:** 30.11.2012 19:45

Продолжаем советовать :)

Во время сборки, чтобы беспроблемно насадить барабан на растопыренные собачки, нужно сделать один виток обычной ниткой вокруг установленных на свои места и прижатых пружиной собачек. В результате собачки прижмутся, и можно беспроблемно надеть барабан. После того, как барабан насадился на собачки, вытягиваем нитку за один из "хвостов".
Дальше солим по вкусу и варим до готовности :).

misk · **Добавлено:** 30.11.2012 20:39

можно по чуть-чуть подгибая собачки, надеть наружную втулку

supervisor · **Добавлено:** 01.12.2012 21:44

Стамески нет. Съёмника и подавно. Подручными средствами вскрыть не удалось. :sad:

А там что то болтается звякает и подклинивает. :sad:

Пичалька....

pitbrit · **Добавлено:** 02.12.2012 05:21

Если, болтается и звякает, 9 из 10 - одна из собачек лопнула

бери новую а эту оставь на части.

supervisor · **Добавлено:** 02.12.2012 06:24

pitbrit писал(а):

бери новую

имеется ввиду, надо полагать, вся втуль?

Snick · **Добавлено:** 02.12.2012 09:19

supervisor писал(а):

pitbrit писал(а):

бери новую

имеется ввиду, надо полагать, вся втуль?

Если нет стамески, то правильнее брать колесо в сборе.

ЗЫ. А в чём проблема? Если с инструментами всё очень плохо, то пойти к знакомому. Неужели не найдётся кореша с точилом или "болгаркой" для вырезани пластины (в размер выкручиваемой чашки) и тисками для зажатия этой пластины?

ЗЗЫ. Найти запасную собачку может оказаться проблемой...

pitbrit · **Добавлено:** 02.12.2012 18:20

supervisor
Да, имел в виду весь "орех" ,freewheel body, "барабан".
- "барабаншик плох,барабан издох!" (с) Лев Кассиль

supervisor · **Добавлено:** 03.12.2012 19:43

pitbrit писал(а):

Да, имел в виду весь "орех"

Вчера был на "Землячке". Был орех за 150 грн и непонятно от чего. Проще втулку новую купить.

Народ. А есть мануал по самому барабану? Как там всё должно быть?

А то вчера в общаге, на коленках на весу, под светом единственной лампочки под потолком, мы таки сорвали эту гайку и вскрыли его. Но, хотелось бы убедится, что все детали на месте (а главное - шарики).

Саша Kherson · **Добавлено:** 03.12.2012 22:53

supervisor

Мануалов на барабаны нету. Как и схематических рисунков.

supervisor · **Добавлено:** 05.12.2012 22:56

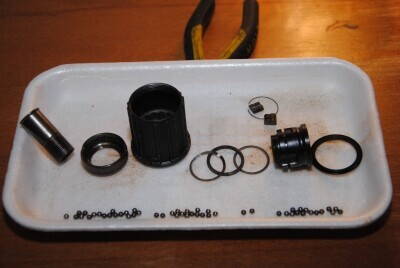

Вот вам схематическая фотка барабана.

Вложение:

DSC_4460.JPG [ 4.1 МБ | Просмотров: 2950 ]

Кишки + 50 мелких шариков. :shock:

Ща попробую их туда запихать.

pitbrit писал(а):

9 из 10 - одна из собачек лопнула

Всё целое.
Был небольшой кусочек метала, скол витка резьбы с левосторонней гайки.

Но был прикол со смазкой, опишу позже.
