 Заголовок сообщения: Изменение хода вилки RockShox Reba 2013
СообщениеДобавлено: 20.03.2013 21:26
Аватара пользователя

Сообщения: 1566
Город: Салтовка
Пол: Муж
Возраст: 42
Зарегистрирован:14.08.2009
В новом модельном ряду вилки RockShox Reba имеют воздушную пружину Solo Air, что повлекло за собой и некоторые конструктивные изменения. В разговоре с товарищем встал вопрос: а возможно ли изменить ход вилки с большего на меньший, как это можно было сделать на вилках предыдущих годов?
На русскоязычных сайтах по-этой проблеме информации крайне мало и она довольно категорична: ничего изменить нельзя, так заложено в конструкции!
Стало довольно интересно, а можно ли обмануть хитрых конструкторов и доказать, что не такая уж это проблема, да и в чем собственно суть их новшества? Понятное дело, что под рукой такой вилки не нашлось, поэтому пришлось довольствоваться документацией, предоставленной непосредственно производителем. Хм, ничего такого особенного, что могло бы помешать внести некоторые незначительные изменения для уменьшения хода вилки, я не увидел. Скорее всего этот ход изменяется установкой в воздушную камеру поршней с различными длинами штоков. Поэтому, для того, чтобы из 120мм вилки получить 100мм, например, необходимо просто укоротить этот шток и дорезать, при необходимости, резьбу, в которую вкручивается фиксирующий болт. А может там и вообще глубина резьбы позволяет безболезненно отрезать часть штока? Не знаю, это только предположение.
Ну и второй вариант: использовать полимерную проставку (какие использовались на старых моделях) и установить ее под резиновый демпфер, находящийся под поршнем. Таким образом тоже укорачивается полезная длинна штока.
Ну пока вот такие мысли возникли. Жду конструктивного диалога и обмен мыслями. :yes:


Вложения:
REBA 2013.JPG
REBA 2013.JPG [ 57.84 КБ | Просмотров: 2807 ]


_________________
Шарики для втулок
Подшипники в интегрированные каретки
Резиновые кольца для вилок Rock Shox Recon и Reba
Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изменение хода вилки RockShox Reba 2013
СообщениеДобавлено: 20.03.2013 21:54
Аватара пользователя

Сообщения: 8580
Изображения: 0
Город: der kalte Berg
Пол: Не указан
Зарегистрирован:04.03.2012
прочитав о том, что спасает только замена пружины(читай воздушки), стоимостью аж 400 гр. я сильно подозреваю, что дело в том, что проставочное кольцо существенно дешевле.

_________________
:roadbike:
треки http://www.gpsies.com/mapThumb.do?username=Doktor66


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Изменение хода вилки RockShox Reba 2013
СообщениеДобавлено: 20.03.2013 22:20
Аватара пользователя

Сообщения: 1566
Город: Салтовка
Пол: Муж
Возраст: 42
Зарегистрирован:14.08.2009
IOleg, какое "проставочное кольцо"? Если речь идет о проставке, то она полимерная и изготовить ее - плевое и дешевое дело. У меня стоит такой самопал, делал у себя на работе, но только вилка старых годов. Так что цена просто несоизмерима.

_________________
Шарики для втулок
Подшипники в интегрированные каретки
Резиновые кольца для вилок Rock Shox Recon и Reba


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изменение хода вилки RockShox Reba 2013
СообщениеДобавлено: 20.03.2013 22:26
Аватара пользователя

Сообщения: 8580
Изображения: 0
Город: der kalte Berg
Пол: Не указан
Зарегистрирован:04.03.2012
Буль писал(а):
IOleg, какое "проставочное кольцо"? Если речь идет о проставке,

о ней. :)

_________________
:roadbike:
треки http://www.gpsies.com/mapThumb.do?username=Doktor66


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Изменение хода вилки RockShox Reba 2013
СообщениеДобавлено: 20.03.2013 22:31

Сообщения: 975
Город: Киев
Пол: Муж
Возраст: 46
Зарегистрирован:13.11.2012
2013 SoloAir роль перепускного клапана выполняет выемка нв стенке внутри ноги вилки. Поэтому в нормальном положении поршень должен стоять напротив этой выемки. А значит никаких проставок. Только изменение длины штока.
Возможно конечно шток можно укоротить колхозно - но я сильно сомневаюсь. Там придется перепресовывать резьбу и тп
Короче ничего не выйдет. Надо покупать шток короче.
Возможно на ебеях будут дешевле


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изменение хода вилки RockShox Reba 2013
СообщениеДобавлено: 20.03.2013 23:00
Аватара пользователя

Сообщения: 1566
Город: Салтовка
Пол: Муж
Возраст: 42
Зарегистрирован:14.08.2009
Вот! Дело проясняется. Значит единственный вариант - изменение длины штока. Резьба там что, выполнена отдельной вставкой и запрессована в шток? Если так, то геморное дело, хотя и выполнимое. Думаю, что в бюджет 100-150грн вложиться можно.
А если подойти с другой стороны? Можно же укоротиться и со стороны поршня. Как он там фиксируется, кто знает?

_________________
Шарики для втулок
Подшипники в интегрированные каретки
Резиновые кольца для вилок Rock Shox Recon и Reba


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изменение хода вилки RockShox Reba 2013
СообщениеДобавлено: 20.03.2013 23:41
Аватара пользователя

Сообщения: 3513
Город: Харьков
Пол: Муж
Зарегистрирован:14.03.2011
Пилить шток снизу с дорезкой резьбы...

_________________
Сборка колес с равномерным натяжением спиц. Калибровка тензометров.
Расширенный ремонт узлов велосипеда, изготовление инструмента и деталей под заказ
.
vk.com/palermo2400
skype: palermo2400
LinuxUser


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изменение хода вилки RockShox Reba 2013
СообщениеДобавлено: 21.03.2013 02:21

Сообщения: 975
Город: Киев
Пол: Муж
Возраст: 46
Зарегистрирован:13.11.2012
2013 не разбирал
Но часто для облегчайзинга и сверху и снизу в трубку запрссованы вставки внизу с резьбой
Вверху с креплением поршня
Думаю что финал авантюры с укорачиванием в бюджете 100 грн
Закончится +400 на новый поршень
И возникает 2 вопроса
Зачем вообще укорачивать?
И не проще поискать на форумах того кто хочет удлинить
Много сейчас рам под 120 и люди будут не против


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изменение хода вилки RockShox Reba 2013
СообщениеДобавлено: 21.03.2013 02:25
Аватара пользователя

Сообщения: 2401
Город: Рига
Пол: Муж
Возраст: 35
Зарегистрирован:14.06.2010
Буль, эту тему обсуждали на вяломании.
Пришли к тому, что удлинить шток - без проблем: проставку, по длине равную увеличению хода под шток (между штоком и дном штанины) и более длинный болт.

Укоротить - надо думать, ибо там внизу внутри штока под болтом имеется клапан.
В этой теме он упоминается и фото есть. Наверное да, изучить вопрос укорачивания со стороны поршня. В предыдущих моделях поршень фиксируется штифтом, запрессованным сбоку через отверстия в штоке. Уверен, что и тут то же самое.


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения:
СообщениеДобавлено: 21.03.2013 09:47
Аватара пользователя

Сообщения: 1566
Город: Салтовка
Пол: Муж
Возраст: 42
Зарегистрирован:14.08.2009
По-поводу неосуществимости авантюры кое-кто ошибается, ибо для одного - это тупик, а для другого - обыденная работа.
Теперь момнт про клапан: вообще-то разговор в теме от чака идет о другой вилке - о Сиде, может там другая конструкция. Да и не совсем понятна суть этого "клапана подкачки"? Это же соло эйр, закачка воздухат идет через верхний клапан на короне, зачем тогда второй внизу, непонятно?
Один момент мне понравился: похоже резьба для болта нарезана непосредственно в штоке, что облегчает его укорачивание.

_________________
Шарики для втулок
Подшипники в интегрированные каретки
Резиновые кольца для вилок Rock Shox Recon и Reba


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изменение хода вилки RockShox Reba 2013
СообщениеДобавлено: 21.03.2013 11:59
Аватара пользователя

Сообщения: 3513
Город: Харьков
Пол: Муж
Зарегистрирован:14.03.2011
Я бы еще задумался об изменение емкости воздушной камеры на 20 мм.
Поскольку если просто укоротить шток то есть большая вероятность что в вилке не будет достаточной прогрессии дабы она не складывалась ногами об штаны...

_________________
Сборка колес с равномерным натяжением спиц. Калибровка тензометров.
Расширенный ремонт узлов велосипеда, изготовление инструмента и деталей под заказ
.
vk.com/palermo2400
skype: palermo2400
LinuxUser


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изменение хода вилки RockShox Reba 2013
СообщениеДобавлено: 21.03.2013 12:03
Аватара пользователя

Сообщения: 2401
Город: Рига
Пол: Муж
Возраст: 35
Зарегистрирован:14.06.2010
В Ребе клапан тоже есть.
Насчет его функции, как клапан подкачки - это просто автор на момент написания поста не разобрался до конца с вилкой и сопутствующей информацией. Это нормально. Клапан нужен для стравливания давления из негативной камеры на случай стакдауна (падение давления в позитивной камере), который по отзывам - явление не редкое на этих моделях.

palermo2400, ради чего?


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изменение хода вилки RockShox Reba 2013
СообщениеДобавлено: 21.03.2013 12:11
Аватара пользователя

Сообщения: 3513
Город: Харьков
Пол: Муж
Зарегистрирован:14.03.2011
Ну вот гляди... ход поршня согласно ходу штока 120 мм, при этом в камере создается определенное давление в конце хода поршня (последние мм) которое не дает вилке сложиться полностью... если мы убираем 20 мм штока, поршень уже не доходит на 20мм до своей мертвой точки т.е. не создает давление способное его остановить и вилка будет каждый раз складываться и биться низом ноги в отбойник в штанине... проставки которыми обычно регулировали ход вилки как раз и убирали этот лишний объем сохраняя полностью характеристики вилки.
Так вот я предлагаю прессануть цилиндрик (с отверстием для воздуха) с необходимым объемом под топ кап... поршень будет доходить до него ровно настолько, как если бы он доходил до топкапа при 120мм варианте и будет создавать туже компрессию, следовательно вилку не нужно будет перекачивать, что не изменит сэг и ее характеристики.

_________________
Сборка колес с равномерным натяжением спиц. Калибровка тензометров.
Расширенный ремонт узлов велосипеда, изготовление инструмента и деталей под заказ
.
vk.com/palermo2400
skype: palermo2400
LinuxUser


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изменение хода вилки RockShox Reba 2013
СообщениеДобавлено: 21.03.2013 12:19
Аватара пользователя

Сообщения: 2401
Город: Рига
Пол: Муж
Возраст: 35
Зарегистрирован:14.06.2010
Проставки ограничивали разжатие вилки. И объемы камер при этом менялись.

И мало чего понял из текста, если честно... Извини.
Ты хочешь пилить шток или проставками объем ограничить?
Какие цели? Что не устраивает в оригинальном сетапе, чего ты хочешь добиться?


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изменение хода вилки RockShox Reba 2013
СообщениеДобавлено: 21.03.2013 12:28
Аватара пользователя

Сообщения: 3513
Город: Харьков
Пол: Муж
Зарегистрирован:14.03.2011

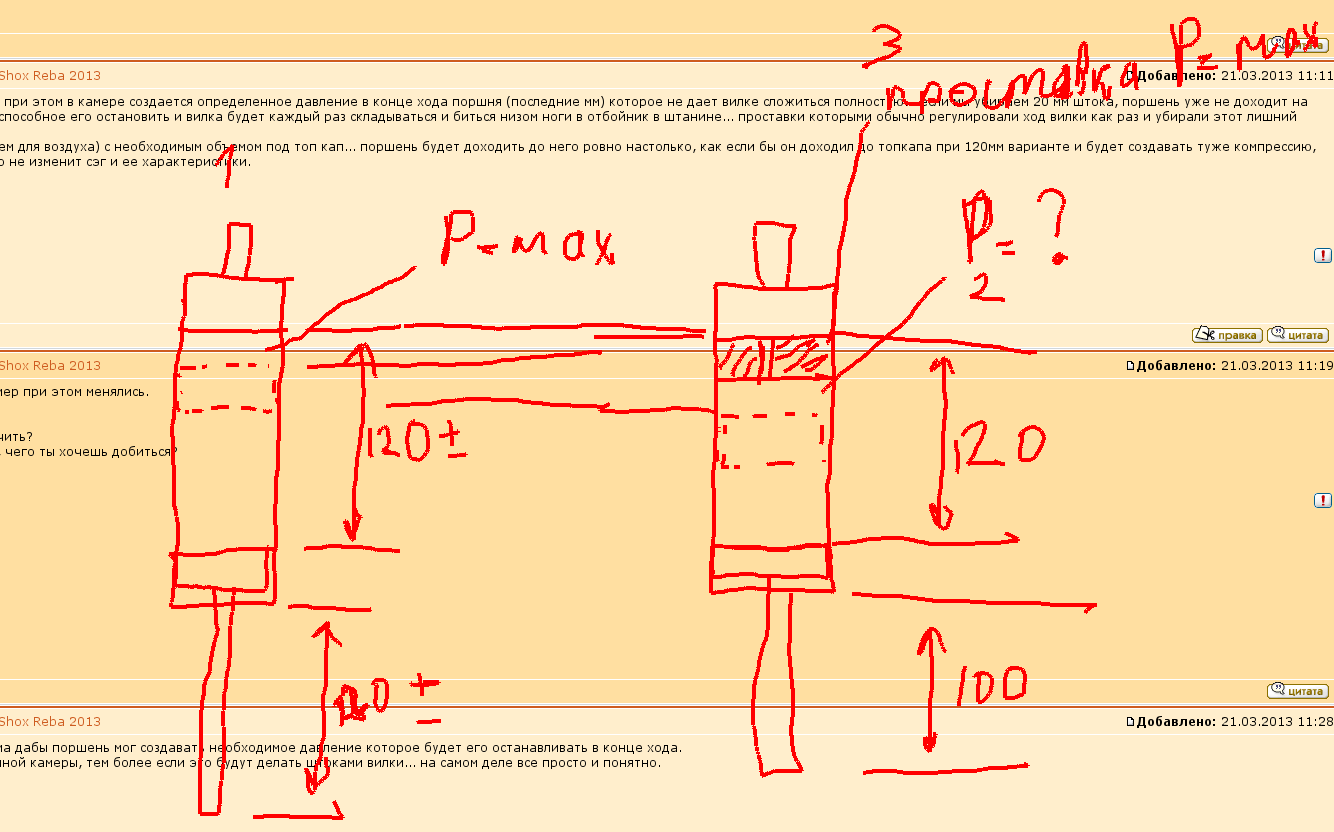

Хочу изменить объем камеры, убрать лишние мм3 объема дабы поршень мог создавать необходимое давление которое будет его останавливать в конце хода.
Нельзя менять ход из 120в100 не изменив объем воздушной камеры, тем более если это будут делать штоками вилки... на самом деле все просто и понятно.
Если убрать проставку со второго рисунка (штрихованный цилиндр с дыркой), то объем камеры в конце хода поршни остается огромен...


Вложения:
Комментарий к файлу: Немного наскальной живописи :)
hodreba2013.png [ 59.7 КБ | Просмотров: 2664 ]


_________________
Сборка колес с равномерным натяжением спиц. Калибровка тензометров.
Расширенный ремонт узлов велосипеда, изготовление инструмента и деталей под заказ
.
vk.com/palermo2400
skype: palermo2400
LinuxUser
Вернуться к началу
shoppage  personalpage P
