Самодельные одноместные каркасные байдарки

дедок · **Добавлено:** 19.12.2009 22:26

Шпангоуты

дедок · **Добавлено:** 19.12.2009 22:33

А вот это уже она

Нупочти она. А вот это без почти

Устал. Но продолжение будет.

дедок · **Добавлено:** 20.12.2009 09:27

И еще немного картинок....

дедок · **Добавлено:** 20.12.2009 09:38

Я ее слепил из того что был,а потом что был то и полюбил. При изготовлении байды были использованы лыжные палки,труба 25 х17 х1,труба№22 профиль из ЮТ времен СССР. Еще немного листовой дюрали аллюминиевые заклепки,барашки М4,винты+гайки М3 М4

дедок · **Добавлено:** 20.12.2009 09:49

Для соединения секций стрингеров используется трубка высокого давления диам. 12 мм . Стрингера будут крепиться шпангоутам монтажными удавками ( как на старой RZ). Труба на штевнях тонкостенная,поэтому и гофра (нагревал и песок засыпал).

дедок · **Добавлено:** 20.12.2009 10:01

Т.т.д. байды: длина 3300,ширина 800(по среднему шпангоуту),вес каркаса 8 кг. Кокпит большой.Байда для сплава по равнинным рекам .Мах. на следующий год пойдем по Днестру (Галич Залещики) :kayak:

Pelikan · **Добавлено:** 21.12.2009 02:44

"Дедок" - Respekt. То, что ты делаешь, это здорово. Хотелось бы посмотреть законченный вариант. Настоящее творчество делается не за деньги. Это когда из г... - пулю. Удачи! Наблюдаем, сочувствуем, ждем конечного результата.
У нас есть одноместный надувной каяк. Хотя понимаю, что на данной стадии твоего творчества моё предложение звучит как издевательство, поскольку начатое нужно закончить.
Вопрос по существу - из чего сделаны шпангоуты? Марка дюрали?
С уважением, "Pelikan"

vlad42 · **Добавлено:** 21.12.2009 14:01

А шкура уже готова? Каркас лишь половина дела...

дедок · **Добавлено:** 21.12.2009 19:16

Надувная байда у меня есть. Производства Главного Романтика (Плехановская 19). Ею я доволен. Фото у него есть.Номне давно хотелось байду типа Таймень 1.Шкуру сам делать не буду,закажу там же. Трубу 17х25х1 покупал на Г.Труда на базарчике ,так что марки не знаю.Готовую байду покажу конечно же. Это касается первого шпангоута.Остальные сделаны из трубы от карниза.Я его слепил из того что был......

дедок · **Добавлено:** 21.12.2009 19:26

дедок · **Добавлено:** 22.12.2009 20:56

Пошел мой каркас на Плехановскую "одеваться"/ :rp:

Pavel KO · **Добавлено:** 11.02.2010 00:39

Хотел бы поделится опытом дачного судостроения.

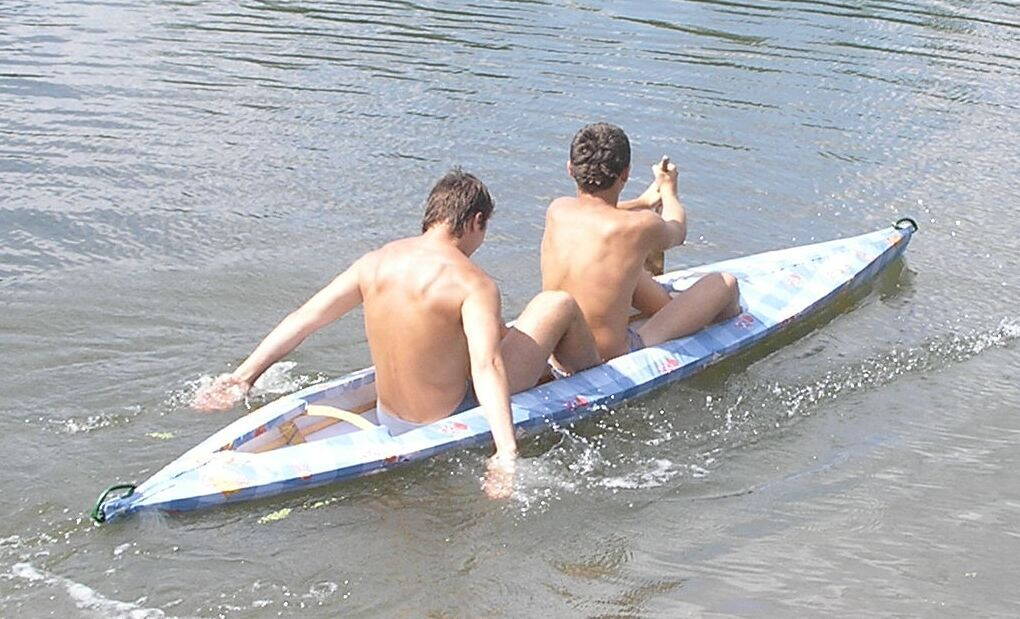

Вложение:

150кг нагрузки.jpg [ 130.74 КБ | Просмотров: 4616 ]

Делалось для катания на водоемах вблизи дачи (пешком до воды с байдаркой 15 минут)
Длина 395см, ширина наибольшая 70см, высота привального бруса 20см, полный объем около 220л
Вес 8-10кг, сделано за 2 выходных дня. Потрачено 140грн.

Оболочка из кухоной скатерти

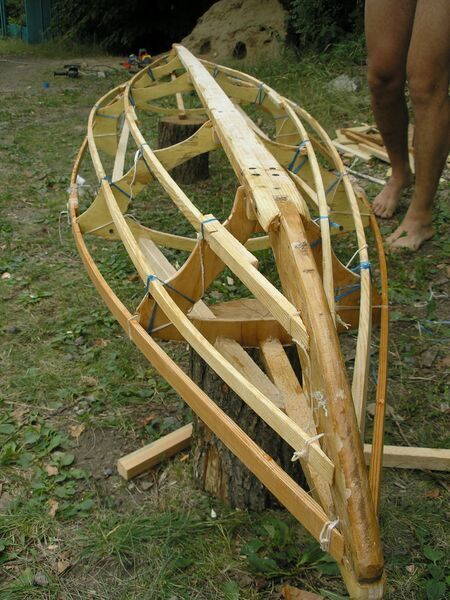

работает, но очень уязвима, хотелось использовать прозрачный винил ( для рассматривания подкильсонной жизни ), но не нашел в продаже. Каркас собран из сосновых планок разного сечения, например кильсон 25х45мм, остальное 15х25мм или 10х20мм, все детали собраны на клее ПВА и обвязаны полиэтиленовой веревкой, все пропитано лаком.

Вложение:

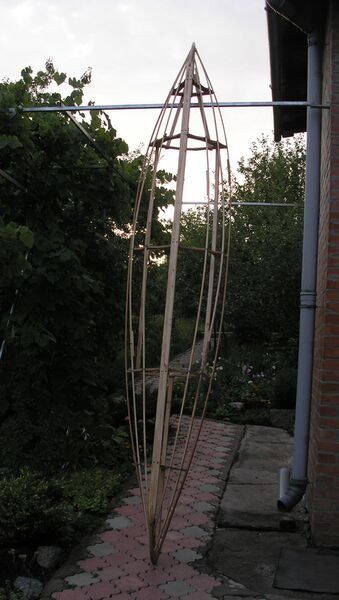

верт.jpg [ 48.08 КБ | Просмотров: 4620 ]

Вложение:

горизнт.jpg [ 83.42 КБ | Просмотров: 4619 ]

дедок · **Добавлено:** 11.02.2010 19:02

Тоже вариант , для дачи вполне сойдет. :kayak:

Андрюша1702 · **Добавлено:** 13.02.2010 12:04

А попробуйте сделать шкуру из кордуры на полиуретановой основе.И дешево и сердито.Я на такой шкуре в компании с ДЕДКОМ прошел по Донцу от Савинцев до Святогорска.Была одна пробоина,но отремонтировася и благополучно закончил поход.А для дачного варианта вам всамый раз.

banzay · **Добавлено:** 17.02.2010 12:54

Цитата:

А попробуйте сделать шкуру из кордуры на полиуретановой основе

Нельзя-ли поподробнее об этой ткани ? Свойства (из практики),особенности использования, где взять . Заранее благодарен.
