 Заголовок сообщения: Мой надувной (парусный) катамаран
СообщениеДобавлено: 20.09.2013 22:15
Аватара пользователя

Сообщения: 9
Город: Житомир
Пол: Муж
Возраст: 33
Зарегистрирован:20.09.2013
Приветствую братию, а в частности всех парусных катамаранщиков :) задался я тут вопросом постройки своего парусного плавсредства. С начала планировал сделать его на базе "сплавника"http://prom.ua/p16067842-naduvnoj-katamaran-pelikan.html но потом подвернулся один экземпляр из Донецка по приемлемой цене
, поскольку парусных катамаранов до этого в живую не видел, есть множество тупых вопросов! И буду заранее благодарен за любую информацию. Поскольку катамаран использовался под мотором, планирую переделать конструкцию палубы ну и парусное вооружение с мачтой. Поскольку особо розгуляться у нас на воде у нас негде планировал небольшой "пляжник" 2-3 чел., длинна поплавков - 4 м. пример http://www.youtube.com/watch?v=2uxGU0Y3-vA еще http://happy-cat.at/HAPPY-CAT-ULTRALIGHT.happy_ultralight.0.html Главный вопрос сейчас это палуба и ее крепление, сейчас набросаю в кореле макет поплавков с крепежными продольными пазами, фото старой палубы видно на фотографиях... еще раз благадарю за информационную помощь.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 20.09.2013 22:33
Аватара пользователя

Сообщения: 9
Город: Житомир
Пол: Муж
Возраст: 33
Зарегистрирован:20.09.2013
Конструкция которая имеется...


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 20.09.2013 23:15
Аватара пользователя

Сообщения: 189
Город: Харьков
Пол: Муж
Возраст: 53
Зарегистрирован:05.06.2007

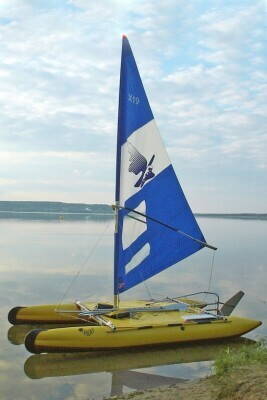

При рождении этот катамаран выглядел иначе...


Вложения:
Комментарий к файлу: Chiky
Oskol_0405_02_1.jpg [ 178.81 КБ | Просмотров: 1706 ]


_________________
Главный "Романтик", Олег Хамидулин.
http://romantik.net.ua
http://romantik.partnery.in.ua
Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 20.09.2013 23:30
Аватара пользователя

Сообщения: 9
Город: Житомир
Пол: Муж
Возраст: 33
Зарегистрирован:20.09.2013
А это вы конструктор !? это уже интересно! Мир тесен.... а можно подробнее о нем... какие крепления предусматривались :) фотки еще есть....


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 23.09.2013 00:18

Сообщения: 35
Пол: Не указан
Зарегистрирован:22.04.2009
Олег, носы баллонов очень симпатичные.
Из чего сделаны и почему не получили развития?


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 23.09.2013 22:58
Аватара пользователя

Сообщения: 189
Город: Харьков
Пол: Муж
Возраст: 53
Зарегистрирован:05.06.2007
Фотографий подходящих нет. Тогда об архивации решений не думалось...
Это был первый опыт.
Позже постараюсь откопать некоторые детали, сделать фото. Сейчас не хватает времени. В конце недели регата...
Если кратко о конструкции.
Схема с центральной продольной балкой, выполненной в виде плоской трубчатой фермы, из алюминиевых труб диаметром 30 мм. Две поперечные балки, из тех же труб. Для увеличения несущей способности, тоже выполнены в виде фермы, вертикальным пакетом. Две трубы друг над другом. Вставляются в посадочные места, по торцам продольного хребта. Крепление баллонов однострингерное, с двумя подкосами.
Жесткость рамы в плоскости обеспечивается тросовой обвязкой, проходя через бушприт и крепление рулевой коробки, образует замкнутый шестигранник.
Швертовая коробка приклепана к продольной ферме и одновременно выполняет роль шпрюйтовой стойки. Тросовый паук - трехлучевой.
Вес катамарана составлял 30 кг.

_________________
Главный "Романтик", Олег Хамидулин.
http://romantik.net.ua
http://romantik.partnery.in.ua


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 23.09.2013 23:04
Аватара пользователя

Сообщения: 189
Город: Харьков
Пол: Муж
Возраст: 53
Зарегистрирован:05.06.2007
Баллоны были тоже из первых экспериментов со штевневой геометрией корпусов.
От такого варианта отказался. Трудоемкий, внешне не очень удачный (при ближайшем рассмотрении...). Не имеет вертикального развала скул. Для пляжника может и ничего, но хотелось лучшего.
Внутри имели пластиковые вставки из стеклотекстолита.

_________________
Главный "Романтик", Олег Хамидулин.
http://romantik.net.ua
http://romantik.partnery.in.ua


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 23.09.2013 23:16
Аватара пользователя

Сообщения: 9
Город: Житомир
Пол: Муж
Возраст: 33
Зарегистрирован:20.09.2013
Не могу определиться с креплением палубы (1.70 х 1.70м) к баллонам, есть два варианта

1 на кронштейнах, которые используются сейчас:
пример кронштейна


2 и второй на гнутых в радиусе баллона пластинах с пазами для направляющих поперечных трубок
кронштейны типа


Второй вариант встречал на "хеппи кет утралайт" только там в пазы вставляются и по окружности пластины короче у меня на баллоне расстояние между верхними и боковыми пазами побольше будут


Интересно есть ли еще варианты... было бы полезно выудить у "Романтика" какое крепление было изначально :)
еще пару набросков

попинайте немного...


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 24.09.2013 08:05
Аватара пользователя

Сообщения: 2130
Город: Макеевка 22-я стрит.
Пол: Муж
Возраст: 45
Зарегистрирован:13.09.2007
Сейчас, пока не пришел Боцман и не пригласил на регату, возьму и испорчу ему праздник. В смысле - озвучу эту мысль за него :).
Почитайте вот эту тему, и постарайтесь попасть на мероприятие. Уж там насмотритесь и наслушаетесь (с техническим вопросами важно попасть между третьей и пятой).
ЗЫ. В конце темы есть очень полезная ссылка на ресурс. Судя по вашим постам (используете непривычную терминологию), вы изучали опыт с зарубежных сайтов, а родноязычные сайты остались "за бортом".

_________________
Да здравствует ветер, который в лицо!
Меняю гараж на территории контролируемой ДНР на аналогичный в Харькове или..., пофиг где.
קיין געלט. איך ווינטשן איר געזונט.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 24.09.2013 10:30
Аватара пользователя

Сообщения: 9
Город: Житомир
Пол: Муж
Возраст: 33
Зарегистрирован:20.09.2013
Snick
Спасибо.... с терминами у меня действительно туго некоторых вещей не знаю и много не понимаю... буду начитывать, и желаю приятных впечатлений от регаты! пошел читать....


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 19.01.2014 19:55
Аватара пользователя

Сообщения: 9
Город: Житомир
Пол: Муж
Возраст: 33
Зарегистрирован:20.09.2013
Небольшое объявление: нужна труба дюраль для вставок д16т (54х2), можно кусками по 30 см, если есть 2 м возьму с удовольствием, также дюраль но листом можно также кусками толщина 5-6 мм, в магазинах спрашивал но маленькими партиями не продают, по цене договоримся :)


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 16.02.2014 21:39
Аватара пользователя

Сообщения: 9
Город: Житомир
Пол: Муж
Возраст: 33
Зарегистрирован:20.09.2013
Всех пиветствую,поменяю если кому нужно трубы, дюраль, какая именно сказать затрудняюсь. Подойдут для вставок ....
Есть следующие куски:
1) ф50-1,5мм-63см
2) ф50-1,5мм-55см
3) ф55-2мм-132см (немного подуставшая, крашенная)
4) ф55-1,5мм-132см (блестит странновато, вродь как алюминий)
5) ф50-1,5мм-72см
6) ф50-1,5мм-72см
7) ф50-1,5мм-63см
8) ф50-1,5мм-55см
9) ф55-1,5мм-50см размеры до крипежей и вставок
10) ф55-1,5мм-50см размеры до крипежей и вставок
11) ф45-2мм-60см
12) ф45-2мм-60см

сам ищу д16т ф54-2мм или 1,5мм, куски по 30-40 см, можно и больше....



Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 04.04.2014 19:32
Аватара пользователя

Сообщения: 1
Город: Херсон
Пол: Муж
Возраст: 39
Зарегистрирован:04.04.2014
хотим что то подобное но на вёсельном ходу построить! всё додумали как клеить и всё остальное но вот открыт вопрос с этими заглушками концевыми как они ставятся!???:((


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 27.05.2014 20:03
Аватара пользователя

Сообщения: 316
Город: НеХарьков
Пол: Муж
Зарегистрирован:10.10.2013
Artur Taymasov писал(а):
хотим что то подобное но на вёсельном ходу построить! всё додумали как клеить и всё остальное но вот открыт вопрос с этими заглушками концевыми как они ставятся!???:((


Ктож такое спрашивает на сайте, где тусуются почти без исклчения производители надувастиков!;)?


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 27.05.2014 20:07
Аватара пользователя

Сообщения: 316
Город: НеХарьков
Пол: Муж
Зарегистрирован:10.10.2013
покупаете кат, разрезаете баллон, смотрите, как он вклеен и делаете так же.
потом делаете лучше, ещё лучше, потом понимаете, что легко можно обойтись и без заглушек, и что даже лучше совсем без них и
дальше не парясь о запчастях клеите на продаж в своём гараже, где Вы раньше тока бухали :)


Вернуться к началу
shoppage  personalpage P
