Сделай сам. Инструменты и запчасти своими руками.

В связи с нынешней эконом. ситуацией предлогаю сделать рубрику - сделать инструмент своими руками.

Главные условия - чертёж , адекватный и понятный. С обьяснением для чего и для каких целей.

Желптельно фото того что получилось.

Допонительно - очень желательно 3D модели в солидворксе SolidWorks.

ОБЯЗАТЕЛЬНОЕ УСЛОВИЕ --- БЕЗ ФЛУДА И ПРОЧЕГО МУСОРА.

_________________
Вело запчасти ( НОВЫЕ И Б/У), аксессуары, велоодежда МОЙ Тел. 068 б0б З5 95 ,095 З2 б1 б1 7

Сделать инструмент зачастую получается дороже,чем купить готовый (стоимость заготовки,з/п исполнителям,затраченное время ).Чтобы сэкономить,надо создать базу данных об имеющемуся у желающего поделиться своим инструментом/приспособой и просить на день-два за сок/пиво нужную позицию.

_________________
С собой взял обычный ремкомплект -молоток без ручки,плоскогубцы,зубило(это для выжимки цепи),газовый ключ,он же разводной,сьемник шатунов(для снятия шатунов и для закручивания рулевой),набор шестигранников,отвертка крестовая,отвертка шлицевая

velosport, у меня есть ТЕМА по велоинструменту, правда она полудохлая по тем или иным причинам, может быть когда и реанимируется. Там есть фотки большинства шняг, которые делались, за исключением особо специфических под заказ. Чертежей на инструмент не имею, все в черновых эскизах, привести в порядок нет желания и времени (для освоения программы по черчению). Единственное, могу помочь советом в изготовлении.

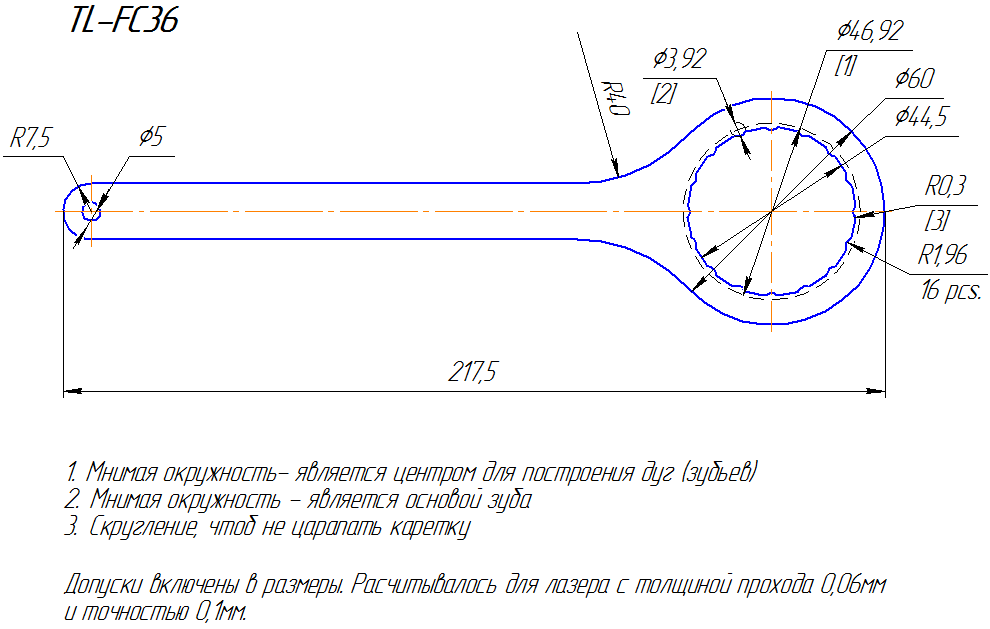

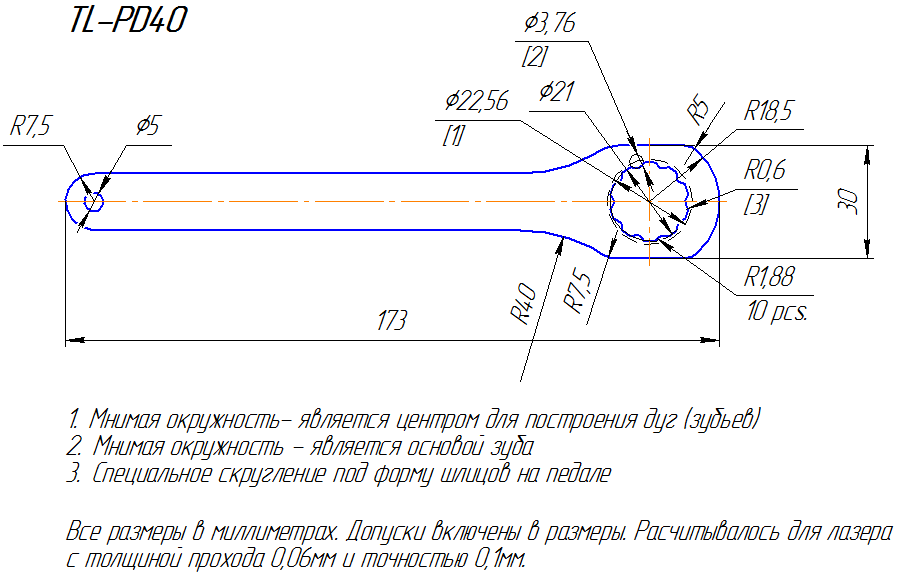

И еще: в данном случае необходимо исходить в экономической обоснованности производства инструмента в единичном варианте, ну или нескольких штук. Сейчас услуги металлообработки крайне недешевы, да и мало желающих браться за мелкую работу. А если, например, делать ключи, как представлены на картинках, то такие вещи делать или на ЧПУ, или плазменной резкой. Сомнительно, что найдутся желающие с подобным оборудованием браться за такую работу, не дающую приличного заработка.
veloshizoid, я как бы не против одолжить свой инструмент, но не первому встречному, надо смотреть на человека.

_________________
Шарики для втулок
Изготовление велоинструмента
Подшипники для велосипедов

спицевый ключ из большой гайки порезанной болгаркой и доработанной надфилем

veloshizoid
Согласен с высказыванием, но бывает что нету под рукой магазина или у кого можно взять вело- инструмент. А есть только заготовки и инструмент для его изготовления.

_________________
Вело запчасти ( НОВЫЕ И Б/У), аксессуары, велоодежда МОЙ Тел. 068 б0б З5 95 ,095 З2 б1 б1 7

Буль
Тоже согласен 100%. Но у меня в теме идёт уклон на чертежи и модели.

Цель была посталена следующая: Создать базу чертежей инструментов (обязательное условие размеры на чертежах), что бы можно было в случаи необходимости знать размеры и прочие параметры. Если у когото будет возможность сделать но небудет чертежей - он подчерпнёт с этого ресурса, я думаю мелоч, а приятно. Если поддерживаете идею - голосуем, Нет желания - антиголосуем.

ПС - шарики что у тебя брал - отличные СПС )

_________________
Вело запчасти ( НОВЫЕ И Б/У), аксессуары, велоодежда МОЙ Тел. 068 б0б З5 95 ,095 З2 б1 б1 7

Съёмник шатунов на клиньях

_________________
«Конструкция вдесятеро важнее материала.» andr

_________________
Вело запчасти ( НОВЫЕ И Б/У), аксессуары, велоодежда МОЙ Тел. 068 б0б З5 95 ,095 З2 б1 б1 7

Может у кого есть чертежи конусных ключей и инструменты для выжимки подшипников втулок системы Shimano Hollowtech II ?

Конусный ключ отличается от обычного только толщиной ( 2-2.2).
Открывай гост и рисуй по 1му классу (с минимальным допуском).
А где его делать? Сталь нужна 40х (на крайняк 45 или 40х13), закалка, шлифовка.
В итоге цена выходит под 200-250 грн. Имеет смысл их делать, если размер редкий,
типа 22-24, а так их в каждом веломагазине хватает от 70 до 350 грн.

На съемник ХТ2 чертежи у меня есть, но только под переточенную левую чашку,
и то неполный, всё никак не заставлю себя доделать.

_________________
Gary Fisher Custom

За ключи под конуса я так подумал, что лучше сточить обычные рожки.
Относительно съемника подшипников с ХТ2 , я так понимаю он нужен лишь в том случае, если нужна замена подшипника, если просто обслужить не обязательно же его выпресовывать?

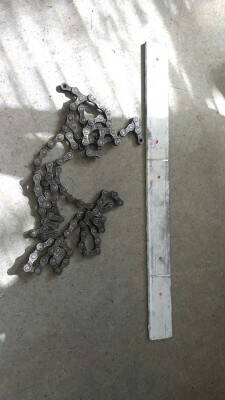

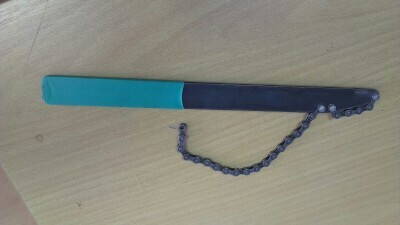

Сделал "Хлыст для демонтажа задней кассеты" потратил 20 минут времени

Ключ для бонок, время "изготовления" - 5 минут
