В похожей теме на "Технозоне" Taras сделал поясняющий чертеж. Жаль будет, если он пропадет среди пустых тем. Всё в самом деле очень просто:


Taras писал(а):
Пропорции я исказил намеренно, чтобы специфика была более заметной.
Обозначения на схеме:
1 - обод
2 - спицы
3 - втулка
4 - барабан втулки (на который одевается кассета)
5 - дропауты.

1. Главное требование, которому должно соответствовать натяжение спиц - это соблюдение условия L1=L2. Говоря простыми словами, обод должен быть на одинаковом расстоянии от дропаутов. Вопросы равноотдаленности всех точек обода от оси колеса здесь не рассматриваем.

2. Во-вторых, из чертежа видно, что спицы левой и правой стороны имеют разную длину (на практике эта разность составляет порядка 2-3 мм), а также спицы левой и правой стороны имеют разные углы наклона относительно плоскости колеса.

3. Чтобы выполнялось условие 1, необходимо, чтобы при заданной геометрии колеса силы F1 и F2 были равными (F1=F2). Эти силы создаются натяжением спиц.
Но спицы обычного колеса могут работать только на растяжение. Это значит, что реально усилия, создаваемые натяжением спиц, направлены от точек крепления спиц вдоль этих самых спиц. На схеме эти векторы изображены красными стрелками. Сила натяжения каждой спицы имеет две составляющих: F1 и F3 для левых спиц и F2 и F4 для правых соответственно. Причем, не забываем об условии F1=F2 и об особенности конструкции колеса, описанной в п. 2. Из чертежа становится понятно, почему F3<F4. Говоря простым человеческим языком, именно поэтому левые и правые спицы имеют разное натяжение и разную длину.

Остается только добавить, что существуют методы борьбы с такой несимметричностью длины и натяжения спиц. Один из методов изображен в кружочке справа на чертеже. При наличии такого обода с несимметричными дырками под ниппеля спиц можно использовать спицы практически одинаковой длины для левой и правой сторон колеса и, соответственно, натягивать эти спицы практически одинаково.


Последний раз редактировалось andr 22.05.2008 20:53, всего редактировалось 1 раз.

Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения:
СообщениеДобавлено: 21.05.2008 16:56
Аватара пользователя

Сообщения: 1773
Изображения: 0
Город: Шарукань, Холодная гора
Пол: Муж
Возраст: 35
Зарегистрирован:25.07.2007
Нас всех впечатлил сей ТРУД, но тебя больше всех походу :lol: .
Можно вопрос как часто ты собираешься "копирайтить" и выкладывать в форум :D ТРУД Taras-а
и какой ты целью задался?

_________________
ARIer - Происходит от санскрита – благородный. Дарвин в роду каждого из нас обнаружил обезьяну, кто то нашел инопланетян… А я просто надеюсь что человеческий род благой. Anton R.I. ;-)Изображение


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения:
СообщениеДобавлено: 21.05.2008 17:11
Аватара пользователя

Сообщения: 5190
Город: Україна
Пол: Муж
Зарегистрирован:05.06.2005
Я модератор и забочусь о том, чтобы к интересным данным обращалось как можно больше людей. Новички на форуме увидят эту тему в "Избранном" куда скорей, чем посреди "Технозоны". Сказано понятно?
Кстати, я внимательно выслушаю, что именно не понравилось тебе в моем поступке.


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения:
СообщениеДобавлено: 21.05.2008 18:34

Сообщения: 148
Город: Удалено.
Пол: Муж
Возраст: 103
Зарегистрирован:02.04.2008
Прикрепить бы надо!


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения:
СообщениеДобавлено: 21.05.2008 18:40
Аватара пользователя

Сообщения: 5190
Город: Україна
Пол: Муж
Зарегистрирован:05.06.2005
В той ветке слишком много болтовни. Кроме того, не хочется множить прикрепленные темы в "Технозоне".
Еще вопросы?


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения:
СообщениеДобавлено: 21.05.2008 18:48

Сообщения: 148
Город: Удалено.
Пол: Муж
Возраст: 103
Зарегистрирован:02.04.2008
Тогда надо в статью оформить. :)
А так вопросов больше нет.


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения:
СообщениеДобавлено: 28.09.2008 17:19
Аватара пользователя

Сообщения: 4
Город: Салтовка
Пол: Не указан
Возраст: 24
Зарегистрирован:13.09.2007
:velobig: Шикарно обьяснил :Bravo: :good:

_________________
Rock and Rockmachine


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 19.11.2009 15:45
Аватара пользователя

Сообщения: 188
Город: Kiev
Пол: Муж
Возраст: 39
Зарегистрирован:23.09.2008
Коллеги, подскажите все-же с какой стороны фланцев следует пропускать спицы для колес с дисковыми тормозами, и не только заднего, но и переднего колеса?

Статью уважаемого Шелдона http://caravan.hobby.ru/materiel/wheelbuild-ru.html#definitions читал давно и перечитал снова, но вопросов стало еще больше :sad: такое впечатление, что мои колеса собрал небезизвестный мастер с точностью наоборот :shock:
Давний опыт сборки обычных колес имеется, но сейчас хочу повторить сам из идейных соображений! Задача получить жесткие колеса на синглспидовской втулке, оба под диск, 32 спицы, в 3 креста...

Извините, другой подходящей темы поиском не нашел.

_________________
life:) 063 108 0911 Руслан


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 20.11.2009 12:47
Аватара пользователя

Сообщения: 188
Город: Kiev
Пол: Муж
Возраст: 39
Зарегистрирован:23.09.2008
Выкладываю варианты спицовки разных колес, которые у меня в наличии. Прошу опытных в этом вопросе прокомментировать, чтобы выяснить как правильнее!


Вложения:

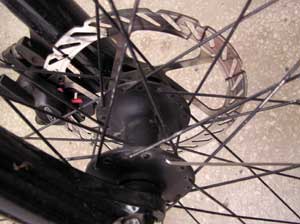

Комментарий к файлу: переднее под диск стоковое 29"
- при торможении работают лидирующие спицы, но они заведены слева на обоих фланцах

frontdisc.jpg [ 12.76 КБ | Просмотров: 3150 ]

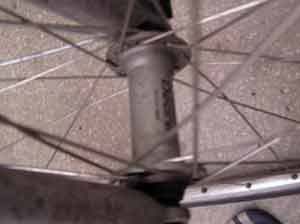

Комментарий к файлу: переднее стоковое, ободные тормоза, кросс 28"
- набор симметричен, что оправдано отсутствием зонта

frontVI.jpg [ 5.14 КБ | Просмотров: 3148 ]

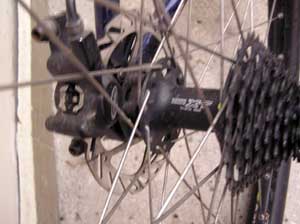

Комментарий к файлу: заднее под диск 29", собирал мастер
- при разгоне (в КК усилие больше, чем при торможении) работают хвостовые спицы, заведены слева на обоих фланцах, вероятно для выравнивания зонта

reardisc.jpg [ 10.69 КБ | Просмотров: 3154 ]
Комментарий к файлу: заднее2 под диск 29", собирал мастер
- аналогично предыдущему

reardisc2.jpg [ 5.99 КБ | Просмотров: 3155 ]

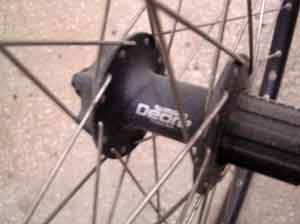

Комментарий к файлу: заднее стоковое, ободные тормоза, кросс 28"
- работают хвостовые спицы, которые проходят с наружной стороны обоих фланцев (с точностью до наоборот рекомендациям в статье Шелдона!)

rearVI.jpg [ 6.82 КБ | Просмотров: 3164 ]


_________________
life:) 063 108 0911 Руслан
Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 25.01.2010 19:49
Аватара пользователя

Сообщения: 1486
Город: Харьков, Жуки,Хол.Гора
Пол: Муж
Возраст: 32
Зарегистрирован:29.08.2007
andr писал(а):
что сказали

все же интересно, какая спицовка правильная из выше перечисленых.

_________________
Побеждает в жизни тот, кто победил сам себя, т.е. победил свой страх, лень и неуверенность.
-------
MTB:Scott Genius MC-10,11.12 кг
Road:Scott CR1 team,7,96 кг


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 11.06.2010 09:17

Сообщения: 53
Город: Twin Peaks
Пол: Муж
Зарегистрирован:29.04.2010

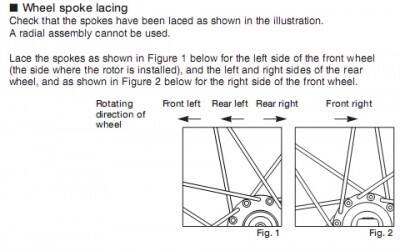

у Shimano вот так:


Вложения:
Спицовка_Shimano.jpg [ 69.95 КБ | Просмотров: 2638 ]

Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 11.06.2010 09:30
Аватара пользователя

Сообщения: 188
Город: Kiev
Пол: Муж
Возраст: 39
Зарегистрирован:23.09.2008
спасибо!
по заднему колесу вопросов нет!
а переднее, по всей вероятности, показано не дисковое, а под ободные тормоза ;) т.е. я собирал переднее дисковое колесо по правому рисунку обе стороны!

почему? заднее колесо терпит бОльшие нагрузки при ускорении, а переднее - при торможении.

_________________
life:) 063 108 0911 Руслан


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 17.11.2010 18:10
Аватара пользователя

Сообщения: 1470
Город: Rivne
Пол: Муж
Возраст: 34
Зарегистрирован:14.12.2009


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 17.11.2010 18:26
Аватара пользователя

Сообщения: 1470
Город: Rivne
Пол: Муж
Возраст: 34
Зарегистрирован:14.12.2009
Ещё надо упомянуть об offcenter (offset, assimetrical) ободах


А также о ассиметричном сверлении дырок для пистоны под спицы, и наклоненных пистонах.
В нашем городе есть одна мастерская которая потоком спицует такие обода наоборот - спица вместо того чтобы быть более короткой и менее согнутой и напряженной - страшно изогнута около обода.


Последний раз редактировалось yurik82 17.11.2010 19:03, всего редактировалось 1 раз.

Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 17.11.2010 18:55
Аватара пользователя

Сообщения: 5190
Город: Україна
Пол: Муж
Зарегистрирован:05.06.2005
О них написано в первом посте, в последнем абзаце. И рисунок есть (обведен кружком).
