| Автор: | Urinaman [ 31.01.2014 16:21 ] |
| Заголовок сообщения: | Re: Тензометр (tension meter) для спиц из подручного хлама |

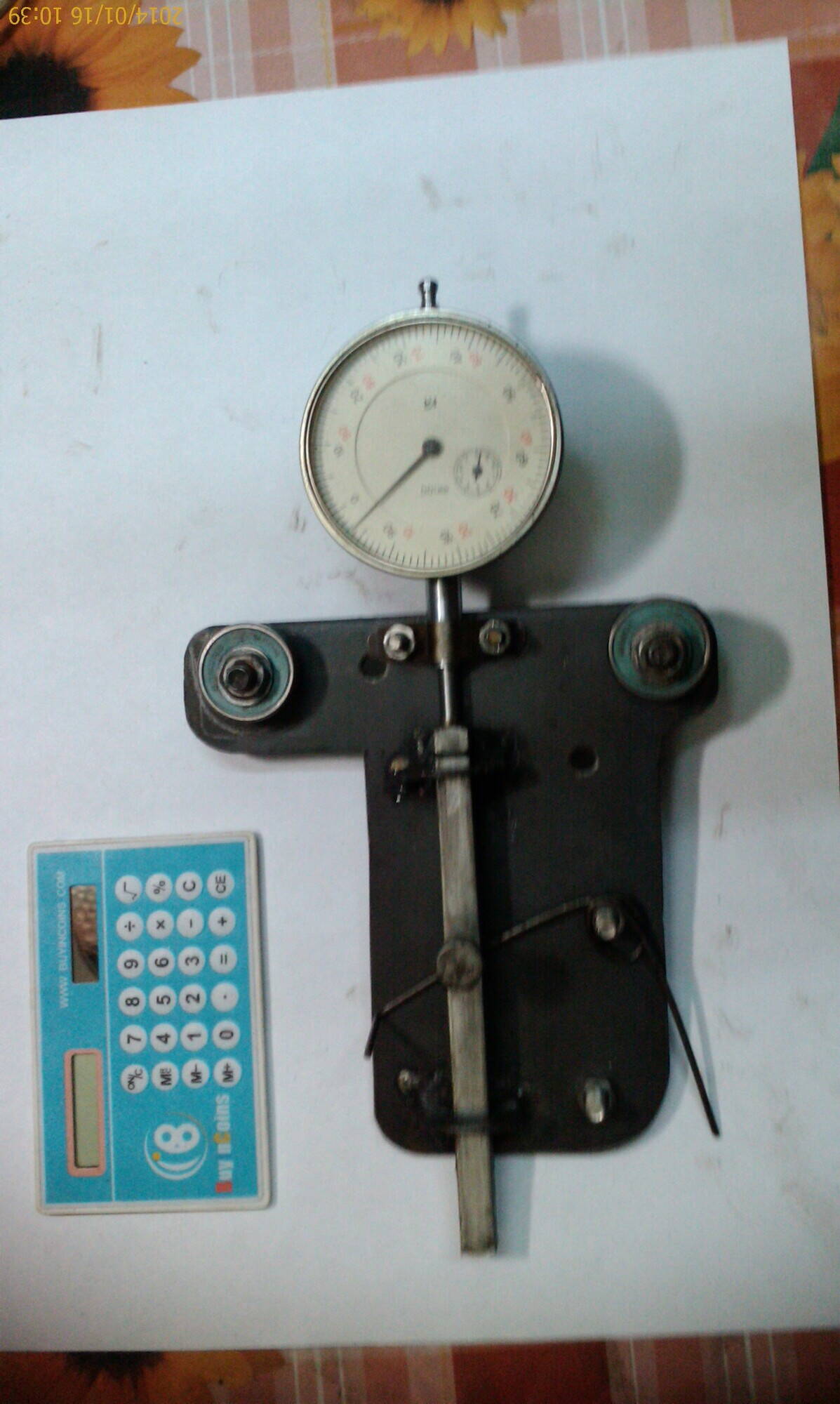

Палермо, как крепили ИЧ к тексолиту? Первый тенз оказался не шибко удобен из-за веса и конструкции ИЧ(с ухом, которое цеплялось за спицы) и теперь трудимся с единомышленником в сторону клона ФСАшного тенза. Собственно на таком варианте остановился в первый раз Вложение в масшта .jpg [ 731.31 КБ | Просмотров: 3881 ] калькулятор размером с банковскую карту(для масштабу  )
|
|
| Автор: | palermo2400 [ 31.01.2014 16:57 ] |
| Заголовок сообщения: | Re: Тензометр (tension meter) для спиц из подручного хлама |
Крепился 2мя болтиками под "патай" к задней крышке... |
|
| Автор: | Urinaman [ 01.02.2014 11:17 ] |
| Заголовок сообщения: | Re: Тензометр (tension meter) для спиц из подручного хлама |
palermo2400 писал(а) Крепился 2мя болтиками под "патай" к задней крышке... Т.е. сверлили и резали резьбу в крышке ИЧ? Ещё интересно почему отказались от прямого воздействия спицы на шток ИЧ в пользу добавления ещё одной полки на штоке? Удобство при "заряжании" испытуемой спицы или же иные мотивы? На точность показаний вроде добавление ещё одной полки специально для штока не отразится никак. |
|
| Автор: | palermo2400 [ 01.02.2014 13:12 ] | ||
| Заголовок сообщения: | Re: Тензометр (tension meter) для спиц из подручного хлама | ||
Urinaman писал(а) palermo2400 писал(а) Крепился 2мя болтиками под "патай" к задней крышке... Т.е. сверлили и резали резьбу в крышке ИЧ? Ещё интересно почему отказались от прямого воздействия спицы на шток ИЧ в пользу добавления ещё одной полки на штоке? Удобство при "заряжании" испытуемой спицы или же иные мотивы? На точность показаний вроде добавление ещё одной полки специально для штока не отразится никак. Да сверлился корпус и резалась резьба в крышке ИЧ, замер снимается непосредственно штоком индикатора.
|
|||
| Автор: | Urinaman [ 01.02.2014 13:18 ] |
| Заголовок сообщения: | Re: Тензометр (tension meter) для спиц из подручного хлама |
Я имел ввиду первый вариант. Гляньте ЛС. |
|
| Автор: | palermo2400 [ 01.02.2014 13:30 ] |
| Заголовок сообщения: | Re: Тензометр (tension meter) для спиц из подручного хлама |
Первый прибор не оправдал себя, не смотря на наглядную числовую индикацию его точность приближалась к ТМ1, во втором варианте 0 выставляется перед каждым замером конкретной спицы в колесе, 0 всегда смешается от 0.01 до 0.2 мм, в зависимости от того какие спицы перекрещиваются и от того насколько они длинные, так же от того с какой стороны мерить... Собственно с какой стороны колеса снимать замер в этом приборе не имеет разницы. Поэтому рекомендую сразу начинать делать второй вариант и не тратить время впустую... |
|
| Автор: | Urinaman [ 01.02.2014 17:07 ] | |||
| Заголовок сообщения: | Re: Тензометр (tension meter) для спиц из подручного хлама | |||
Совет ваш временно припоздал, т.к. свой путь с граблями я уже прошёл)))
|
||||
| Автор: | Анатолий Лавриненко [ 03.02.2014 13:30 ] |
| Заголовок сообщения: | Re: Тензометр (tension meter) для спиц из подручного хлама |

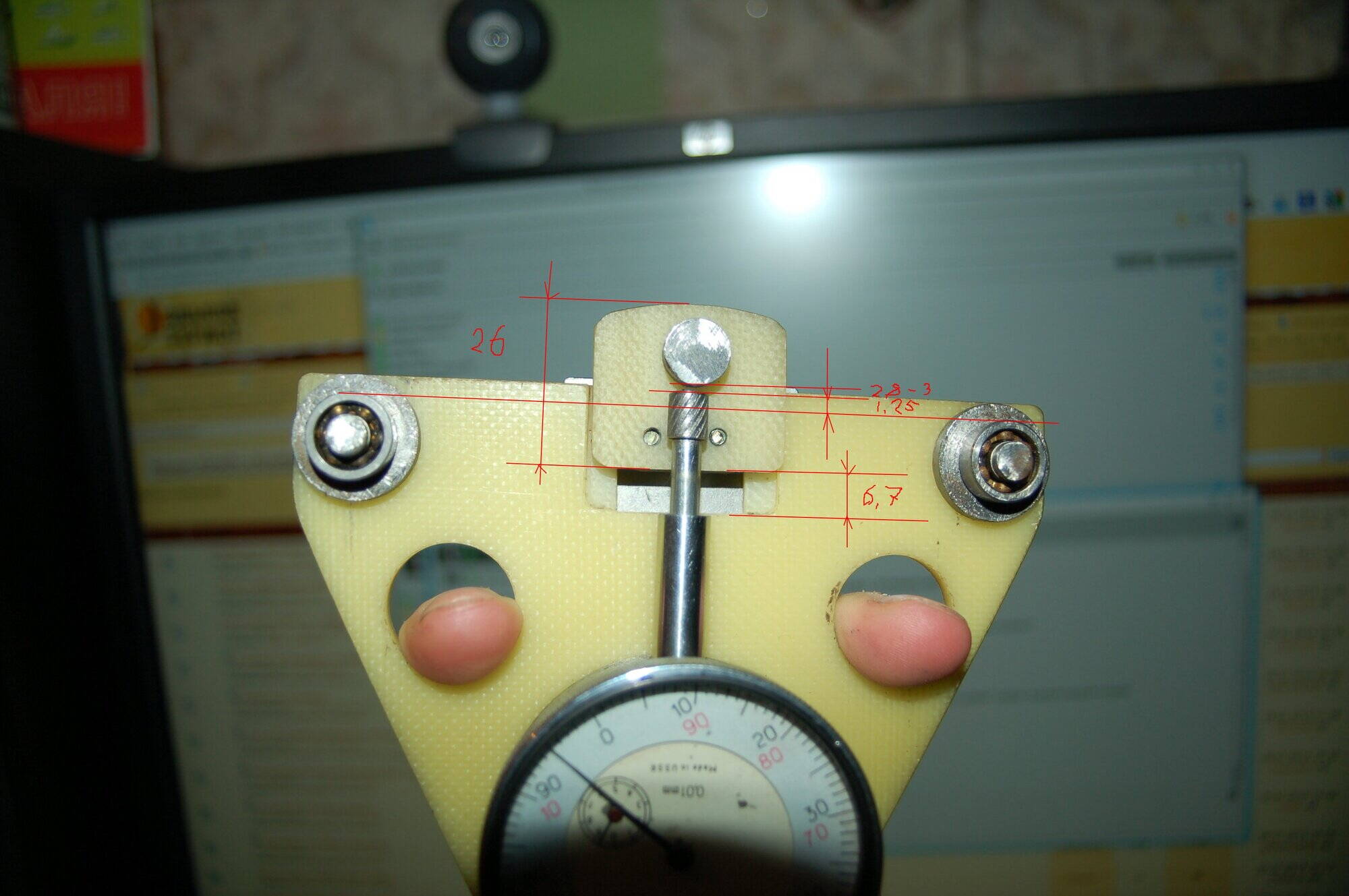

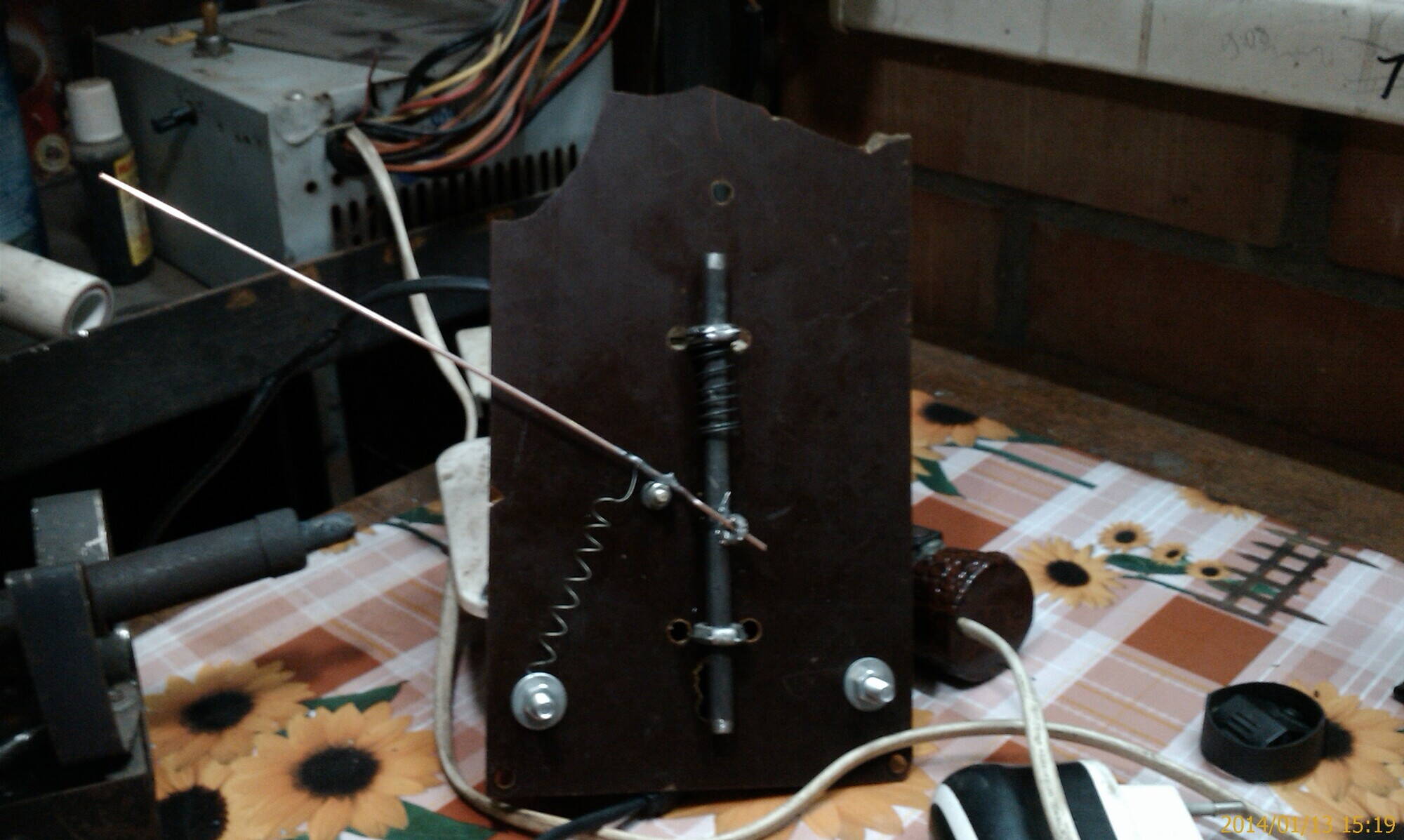

palermo2400 Денис, вот, что получилось исходя из этой темы. пружина 2,5 кг, задняя планка находиться на расстоянии 0,5 мм от корпуса |
|
| Автор: | VeterMir [ 06.02.2014 14:36 ] |
| Заголовок сообщения: | Re: Тензометр (tension meter) для спиц из подручного хлама |
Давно изучаю вопрос тензометра, весьма скептически смотрел на парктуловский за его стоимость, прочёл эту тему и понял, что не зря. Так же решил сделать подобие FSA, отфрезировав раму из алюминия. Заодно натолкнулся в сети на схему http://www.youtube.com/watch?v=44YFXiwWk_Y понятно, что точность почти никакая и узнать натяжение спицы в килограммах почти не реально, но как замена парктуловскому - почему бы и нет? Это к слову о "качественном инструменте парктул"
|
|
| Автор: | Анатолий Лавриненко [ 06.02.2014 15:18 ] |
| Заголовок сообщения: | Re: Тензометр (tension meter) для спиц из подручного хлама |
VeterMir когда мой тенз был в процессе изготовления, не заметили одну важную деталь, это то, что на головку индикатора упор давить не должен(как на приведенном вами видео) и выставить "0" на нем при соприкосновении к с спицей не возможно. сейчас тенз переделывают |
|
| Автор: | VeterMir [ 06.02.2014 15:48 ] |
| Заголовок сообщения: | Re: Тензометр (tension meter) для спиц из подручного хлама |
Я это уже понял. Я пошёл дальше и начал изучать не как по-быстрому сделать, а как сделать красиво и качественно, на века. Благодаря ветке на хоботе нашёл ссылку на такую же тему http://forums.roadbikereview.com/genera ... 14852.html Парень хочет за свои поделки 150 баксов, что, в принципе, является не такими уж и деньгами за качественный продукт. Надеюсь, что у меня выйдет подешевле, благо фрезировщик знакомый и денег, обычно, брал немного (переходник для лефти 15 баксов, петухи по 5-8 баксов). |
|
| Автор: | palermo2400 [ 06.02.2014 17:59 ] |
| Заголовок сообщения: | Re: Тензометр (tension meter) для спиц из подручного хлама |
VeterMir , тенз на приведенном вами видео, должен быть вполне работоспособным и с точностью не хуже ТМ1, но то, что толкатель скреплен со штоком индикатора даст погрешность в 5-10 кг и более. |
|
| Автор: | Vitaly_12 [ 06.02.2014 20:17 ] |
| Заголовок сообщения: | Re: Тензометр (tension meter) для спиц из подручного хлама |
palermo2400 В соей статье о сборке колес Вы писали:Пользуюсь тензометром ParkTool и ихней программой соответственно. Если не трудно, подскажите, пожалуйста, где можно раздобыть эту програмку. |
|
| Автор: | palermo2400 [ 06.02.2014 21:37 ] |
| Заголовок сообщения: | Re: Тензометр (tension meter) для спиц из подручного хлама |
Vitaly_12 писал(а) palermo2400 В соей статье о сборке колес Вы писали:Пользуюсь тензометром ParkTool и ихней программой соответственно. Если не трудно, подскажите, пожалуйста, где можно раздобыть эту програмку. Нет, я такого никогда не писал, я не пользуюсь парктулом, статью писал быстрее всего пользователь - Heitaver. Спросите у него, я так понимаю ПО идет на диске вместе с тензом. |
|
| Автор: | Naip [ 07.02.2014 20:44 ] |
| Заголовок сообщения: | Re: Тензометр (tension meter) для спиц из подручного хлама |
palermo2400 писал(а) чем меньше деформация спицы тем выше точность замера А что лежит в основе этого вывода с физической точки зрения, т.к. несовсем понятно, откуда он взялся? |
|
