Помогите разобрать заднюю втулку со звёздочками старт-шоссе

був аналогічний випадок, потрібно було зняти касету, і ми придумали простий але ефективний спосіб
колесо бажано хочаб трішки зібрати, щоб був другий важіль
ми взяли круглогубці, засунули їх в отвори на верхній гайці, взяли ключ як важіль, один тис зверху на круглогубці, а інший крутив проти годинниковох стрілки
і все відразу вивйшло, звичайно, ми до того ще обробили ведешкою, і прогріли на газу

В мене така само втулка. Дісталася мені від знайомого п"янчуги. Але вже в розібраному вигляді. і я не можу розібратися, що куди? немає детальної схеми, або фотографій, як має бути?

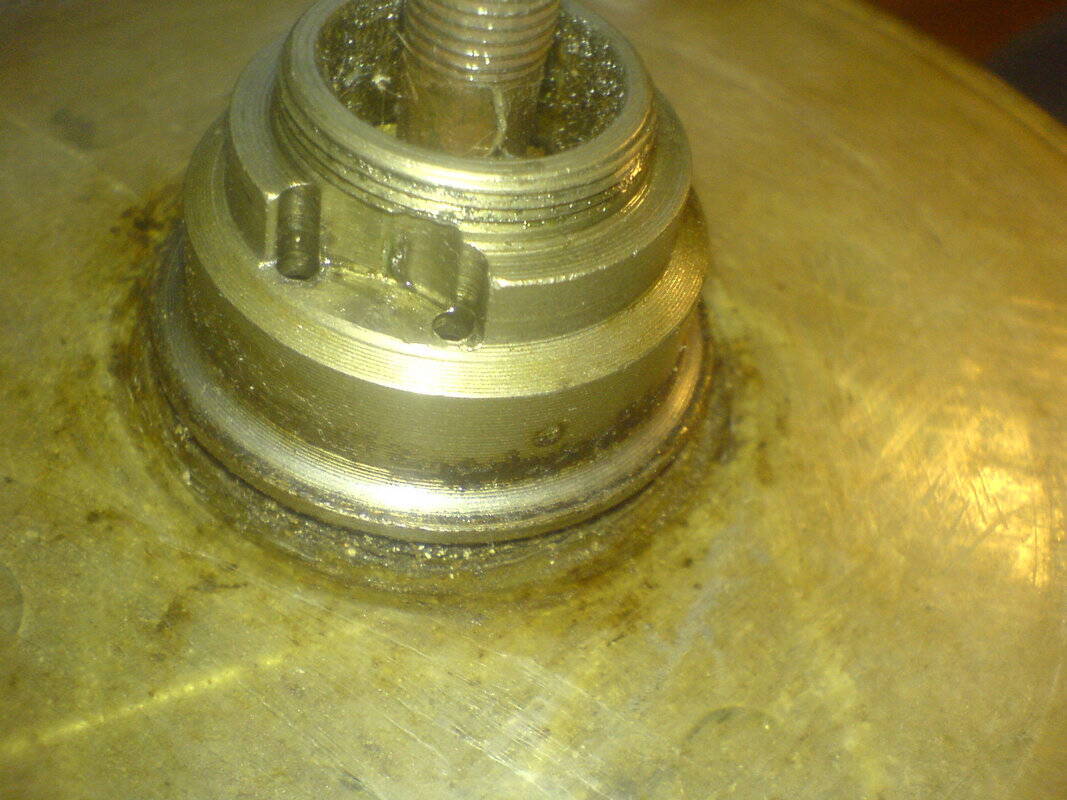

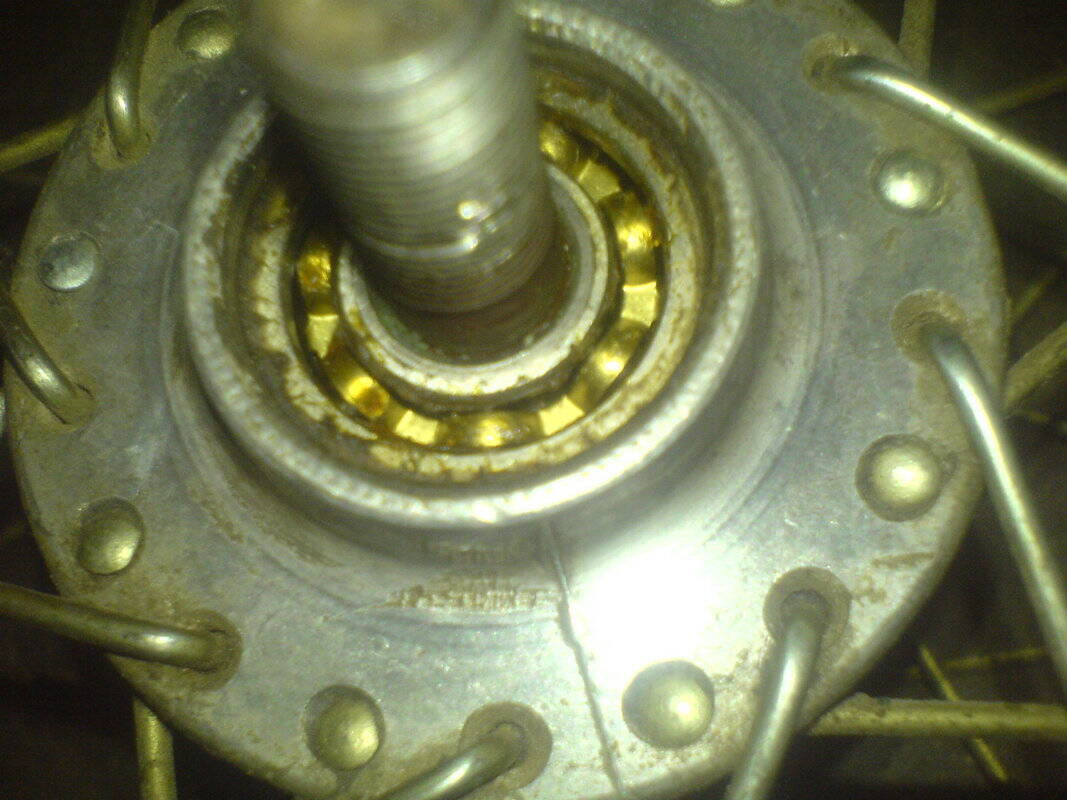

Помогите советом пожалуйста! Вот такая вот втулка со СШ. Вроде шарики в обойме стоят с двух сторон. Как достать саму ось (что надо крутить и надо ли), чтобы там все вычистить и смазать?
PS извиняюсь за плохое качество

ХВЗ выпускались на промах ?

_________________
Истина всегда одна

без понятия! В первый раз такое вижу. Уж сколько туристов перекрутил - везде все просто и логично. А тут нашел в запчастях такое счастье

Совсем не похоже на СШ. Если это ХВЗ (что вряд ли) то только СЗ или самопдел.

а можно фото втулки по оси ( может там маркировка есть какая)

_________________
Истина всегда одна

Всем привет!

Сегодня посрезал спицы (жду доставки новых ободов) и разобрал втулки, чтобы смазать их и подготовить для сборки с новыми ободами.
В общем, с передней втулкой особых проблем не было, за исключением того, что когда разкрутил контргайку, шайбу и гайку с конусом с одной стороны, снял втулку, вытащил шарики, то другая (контргайка, шайба, гайка с конусом) на шпильке сидят крайне туго и не слезают.
https://plus.google.com/photos/109882310807455669389/albums/5887546300387161089/5887546298617668562?pid=5887546298617668562&oid=109882310807455669389
Попробовал шпильку в плоскогубцах зажать (за гладкую часть) и открутить их - не получилось, только напыление чутка содрал (по середине - видно на фотке).
Попробовал в тисках зажать, подкладывая тряпочки (чтобы не продолжать сдирать напыление) - не получилось, шпилька прокручивалась...
Я понимаю, что эти гайки лучше вообше не снимать. Всё в данном случае само собой отцентровано и т.д. Но просто, раз уж взялся всё почистить, то хотелось и их почистить.
Затем, возникла мысль: а может они на клею стоят? И, исходя из конструкторских разработок, раскручиваться не должны вовсе?
Так ли это? Или же просто прикипели?

Когда дело дошло до задней втулки, то я, отделив её от обода, понял, что спицы со стороны звёздочек снять можно только сняв звёздочки.
Открутил стопорное кольцо за 2 углубления. Вытащил шарики подшипников (32 штуки кстате, не 33 -> 66:2). Снял звёздочки. Естественно, просрал 1-2 шарика, т.к. не догодался, что могут быть еще шарики. Разобрался как работает трещетка и что вообще называется трещеткой . И тут столкнулся с проблемой. Как мне трещетку свинтить со втулки? Я почитал (потом) в этой теме, вроде как нужно в прорезь вставить плоский напильник или что-то другое, зажатое в тиски и пробовать свинтить.
https://plus.google.com/photos/109882310807455669389/albums/5887546300387161089/5887546401021005522?pid=5887546401021005522&oid=109882310807455669389
Представил себе это действие. Че-то как-то стрёмно )))). Подумал, а вот с задней стороны нельзя всё свинтить? Только там гайки хитрые какие-то. Не знаю чем такое можно открутить.
https://plus.google.com/photos/109882310807455669389/albums/5887546300387161089/5887546442232293698?pid=5887546442232293698&oid=109882310807455669389

P.S.
Да, я понял, что лучше было трещетку свинчивать на целом колесе, но форум почитал после того как перекусил старые спицы.

В общем, НУЖНА ПОМОЩЬ!

Во первых выложи фото, на простой хост,а не задроченый Гугл. Мне пишет у вас нет доступа к альбому.
Во вторых трещетку так просто не скрутишь. да и надо ли. Если снял звезды, то доступ к спицам открыт. спицуй, потом соберешь трещетку.и все дела. я так делал на спутнике 1963 года

_________________
https://t.me/velo_cxid_kharkiv
Веломастерская на Залютино моб 066 705 28 22
колесный центр Харьков-Запад 066 705 28 22

Доступ сделал.
Извиняюсь, думал автоматом всем доступ дает.
Да, спицы я снял, но трещетка сама грязная, а главное, если не снять трещетку, то хорошо втулку не почистить, поэтому трещетку я снять все-таки хочу.

Вот заднюю втулку от обода ты очень зря отделил ДО отвинчивания трещетки в сборе. Теперь будут пляски с бубнами-тисками-грелками.

скручивал трещетку такую точно пару дней назад. Ось вынуть сразу. Потом зажимал выступающую часть с пазами в тисках. Крутил колесом. если колеса уже нет, то можно прибить левый фланец втулки гвоздями к доске.. или делается приспособа.. в крепкой доске отверстие ~35мм чтоб фланец ложился на плоскость. просверлить несколько отверстий в доске и продеть спицы. крутить доской.

Спасибо! Это дельный вариант.

А что по поводу гайек и шпильки передней втулки?
