Проект Path racer

Евгений76 · **Добавлено:** 15.10.2013 23:14

Vidok писал(а):

А если стопор поставить?

Но ведь это нужно засунуть в отверстие рамы, уже припаяным.
Повторяю, шпилька наполовыну с правой, наполовину с левой резьбой и все очень красиво будет затягиваться.

Vidok · **Добавлено:** 15.10.2013 23:16

Ув. antoshkin!

Это скорее "изобретение велосипеда", все уже придумано, 100 лет назад, а мы гадаем.))) Надо будет знакомых потрусить, может у кого немцы есть с такой системой, что б разобрали да сфоткали.

Vidok · **Добавлено:** 15.10.2013 23:21

Евгений76 писал(а):

Но ведь это нужно засунуть в отверстие рамы, уже припаяным.
...

Семен Семеныч!!!
:facepalm:

Туплю, все верно Вы пишите))) :facepalm:

XTRыч · **Добавлено:** 15.10.2013 23:52

шо то я не въеду :roll:

а нахрена там эта система? Вилку тормозить??

kisa · **Добавлено:** 15.10.2013 23:56

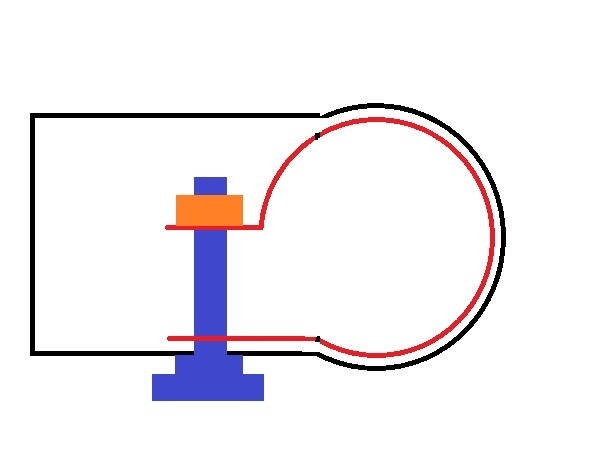

Вложение:

Новый точечный рисунок.jpg [ 26.01 КБ | Просмотров: 2240 ]

Крутилка - болт. Гайка присобачена (пайка, клёпка - главное, неподвижно) к ленте. На противоположном конце ленты просто сквозное отверстие. Лента впихивается на место. Снаружи вставляется болт свободно через дырку рамы, свободно в дырку в конце ленты и дальше по резьбе в гайку на другом конце ленты. Вставляется вилка.
Собирается, нет?

Отпущеное состояние:

Лента стремится распрямиться, располагается по периферии рулевой трубы рамы. За гайку она тянет болт вверх по рисунку (влево по ходу велосипеда), противоположный конец ленты дыркой надет на болт и отжат вниз по рисунку. Болт растянут лентой и не болтается.

Зажатое состояние:

Крутим болт, по нему гайка движется вниз, лента обжимает стержень вилки. Другой конец ленты остаётся на месте, надетый своим отверстием на болт. Болт тем более не болтается

Так?

Vidok · **Добавлено:** 16.10.2013 00:03

XTRыч писал(а):

шо то я не въеду :roll:

а нахрена там эта система? Вилку тормозить??

Шоб, кода мчишся по бездорожью руль из рук не вырывало))) Система-зверь,очень суровая, для кантрийщиков из 20-30-х)))

kisa · **Добавлено:** 16.10.2013 00:04

XTRыч
Да, демпфер рулевой. Раньше были и сейчас какие-то горно-спортивные оснащаются, только конструкция другая. Ну и на мотоциклах...

:lol:

Кулибины Иваны Петровичи

Вложение:

Новый точечный рисунок_cr.jpg [ 82.82 КБ | Просмотров: 2237 ]

Евгений76 Женя, с левой-правой оно работать будет и собираться будет, но болтаться и дребезжать тоже захочет.

Ха, не будет собираться просто так

XTRыч · **Добавлено:** 16.10.2013 00:06

kisa писал(а):

Вложение:

Новый точечный рисунок.jpg

Крутилка - болт. Гайка присобачена (пайка, клёпка - главное, неподвижно) к ленте. На противоположном конце ленты просто сквозное отверстие. Лента впихивается на место. Снаружи вставляется болт свободно через дырку рамы, свободно в дырку в конце ленты и дальше по резьбе в гайку на другом конце ленты. Вставляется вилка.
Собирается, нет?

Отпущеное состояние:

Лента стремится распрямиться, располагается по периферии рулевой трубы рамы. За гайку она тянет болт вверх по рисунку (влево по ходу велосипеда), противоположный конец ленты дыркой надет на болт и отжат вниз по рисунку. Болт растянут лентой и не болтается.

Зажатое состояние:

Крутим болт, по нему гайка движется вниз, лента обжимает стержень вилки. Другой конец ленты остаётся на месте, надетый своим отверстием на болт. Болт тем более не болтается

Так?

ну и на кой ляд там эта херовина? Или вы считаете, что в 1920-40хх знали об эффекте шимми??
Там эта дыра, может быть элементарной масленкой. Не городите огород, какой к черту демпфер, тем более ленточный.

kisa · **Добавлено:** 16.10.2013 00:10

Демпфер однозначно рылись уже по Тырнетам. И вот viewtopic.php?f=31&t=127247&start=210#p1113161 . Ну и та дырка пустая в раме под него воспринимается Антоном, как личное оскорбление

)))

Vidok · **Добавлено:** 16.10.2013 00:11

kisa!
Так работать будет, и так, как писал Евгений76 , с левой-правой резьбой тоже. Только тонкая настройка нужна - толщина, материал пластинки, ее длина и еще чего вылезет полюбому.

XTRыч · **Добавлено:** 16.10.2013 00:13

да не городите ерунду. не было там демпфера. Рама стопудов не спортивная,и если бы они были, то и щас бы применялись. Гугл не дает единой ссылки, а все потому, что оон бесполезен на наших скоростях. Шимми проявляется не на 60км\час.
Если эта система там и стояла, то выполняла просто сервисную функцию, при которой человек, мог под себя настроить жестость поворота. Больше там нет никаких функций. Роль депфера, на ухабах она точно не играла.Это простая физика. :yes:

Vidok · **Добавлено:** 16.10.2013 00:17

Сергей! Были такие штуки- зуб даю! Мне пару человек , у которых есть немцы довоенные говорили про такие штуки, когда мою раму увидели. В теме есть куча фото и ссылок англичан с такими барашками. Я сам когда то видел немца с такой хней, но, тогда мне это было малоинтересно...

Бегущая Черепаха · **Добавлено:** 16.10.2013 00:18

XTRыч писал(а):

ну и на кой ляд там эта херовина? Или вы считаете, что в 1920-40хх знали об эффекте шимми??
Там эта дыра, может быть элементарной масленкой. Не городите огород, какой к черту демпфер, тем более ленточный.

XTRыч, не ламайте людям сказку ))) я наприклад як ті велосипедисти з минулого, тихо курю в стороні ...
ця система логічна ! а-ля адаптивна рульова (сучасні автомобілі її мають) при збільшенні швидкості кермо стає тугішим, так і тут хочеш гнати крути гайку !!! )))

kisa · **Добавлено:** 16.10.2013 00:23

С левоправой как собрать? Нужно прокрутить праворукую часть болта через левую гайку! Если ступенчатую резьбу делать, так там М2 останется

И дребезджать будет.

Я немножко помоделировал с винтом, гайкой и полоской из пластиковой бутылки. Только рамы с дыркой нет, а сверлить жалко. Эх, на даче детский ашан валяется, так там компа нет

XTRыч, были-были, полно в музеях. На мотоциклах на советских даже были с коляской, сейчас много где применяется. Не от шимми, а чтоб руль из рук на пересечёнке не вырывало.

Vidok · **Добавлено:** 16.10.2013 00:26

XTRыч писал(а):

мог под себя настроить жестость поворота.

Это наверное возможно, тогда лента должна все время получается быть прижата к штоку вилки?
Мне один хорошо разбирающийся приятель дословно сказал так:"для того, что бы руль на кочках не вырывало из рук"....
А фотка гонщиков из прошлого для прикола, понятно, что рама чистый дорожник. Но на дорожниках из Англии и Германии такие штуки очень часто мелькают.
