Дерев'яні обода

MWL · **Добавлено:** 20.08.2015 00:27

Бегущая Черепаха писал(а):

Лінь йти в майстерню фоткати, в мене там зараз лежить Костіна заготовка на крила. Повір на слово - це букова дошка (5 мм) вигнута СУЦІЛЬНИМ колом по діаметру 28" ободу.

5 мм бук - це чудово. Де його беруть і в яку ціну? (Бо на перші спроби багатенько попсувати можна)

Цитата:

MWL

Особливо сподобалось про самостійну заготовку деревини і "контрольний" був під спойлером :lol:

Під спойлером- у нього й ланцюг дерев"яний :cool:

А вдома маю незавершений ремонт, то навіть будівельні соснові пиломатеріали :facepalm:

Коля, краще подумай який профіль обода треба і на яку гуму!

Пафнутий писал(а):

Не проблема согнуть и 9 мм, но чем тоньше полоса, тем проще и надежней она клеится

Думаю, 3-5 мм оптимально.При большом количестве слоёв не обязательно "на ус" запиливать каждую полоску. Просто при переклейке следить чтоб стыки не совпадали.

Бегущая Черепаха писал(а):

А зауважив, що в роліку №2 "макарон" клеїв різноширокі полоси ?!

Зауважив. В першому ролику на 4.28 він каже: "для одного обода потрібно стрічки 14, 8, 3 мм". Думаю, що в такі тонкоші можна влазити після перших спроб з рівноміними стрічками, хоча б той же бук 5 мм. Потім будем вдосконалюватись.
Дуже сподобалась ідея почергово шари темної і світлої деревени у ролику про штурвал, але там якісь екзотичні породи. Що дасть подібний ефект з більш доступних сортів?

Пафнутий · **Добавлено:** 20.08.2015 00:33

MWL писал(а):

Дуже сподобалась ідея почергово шари темної і світлої деревени у ролику про штурвал, але там якісь екзотичні породи. Що дасть подібний ефект з більш доступних сортів?

Нужно для начала найти хотя-бы пару доступных сортов шпона за вменяемые деньги и провести эксперимент.
Я бы сначала попробовал маленькое колесо сделать, дюймов 16 на детский велосипед, а потом можно и большое.

Бегущая Черепаха · **Добавлено:** 20.08.2015 00:34

Пафнутий писал(а):

Ехать оно будет в любом случае, только может быть тяжелее.

До речі вага в них 500-800 гр /28" в залежності від моделі.
Та береш букову дошку і тобі столяр її розпускає на всю довжину скільки мм скажеш :yes:

Для крил оптимально 4-6 мм.

MWL · **Добавлено:** 20.08.2015 00:47

Бегущая Черепаха писал(а):

Та береш букову дошку і тобі столяр її розпускає на всю довжину скільки мм скажеш Для крил оптимально 4-6 мм.

Букові ліси в Карпатах бачив. Букову дошку ні разу в житті в руках не тримав :oops:

Хіба що заготовки для сходів та перил в "Епіцентрі", але то :facepalm:

з кількох причин. Можливо, ясен простіш знайти :unknown:

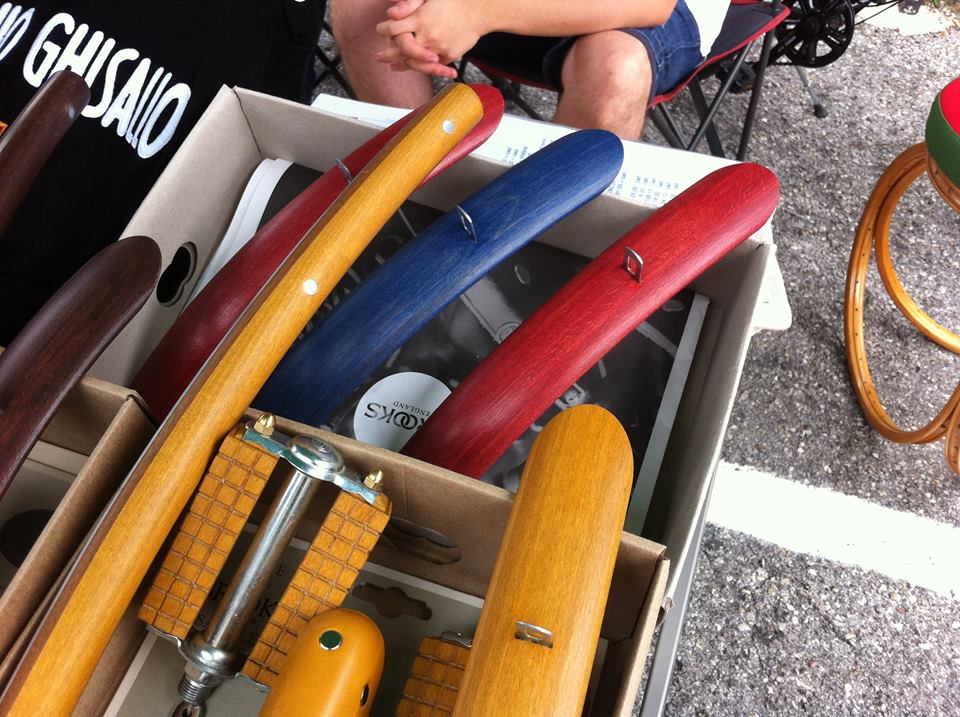

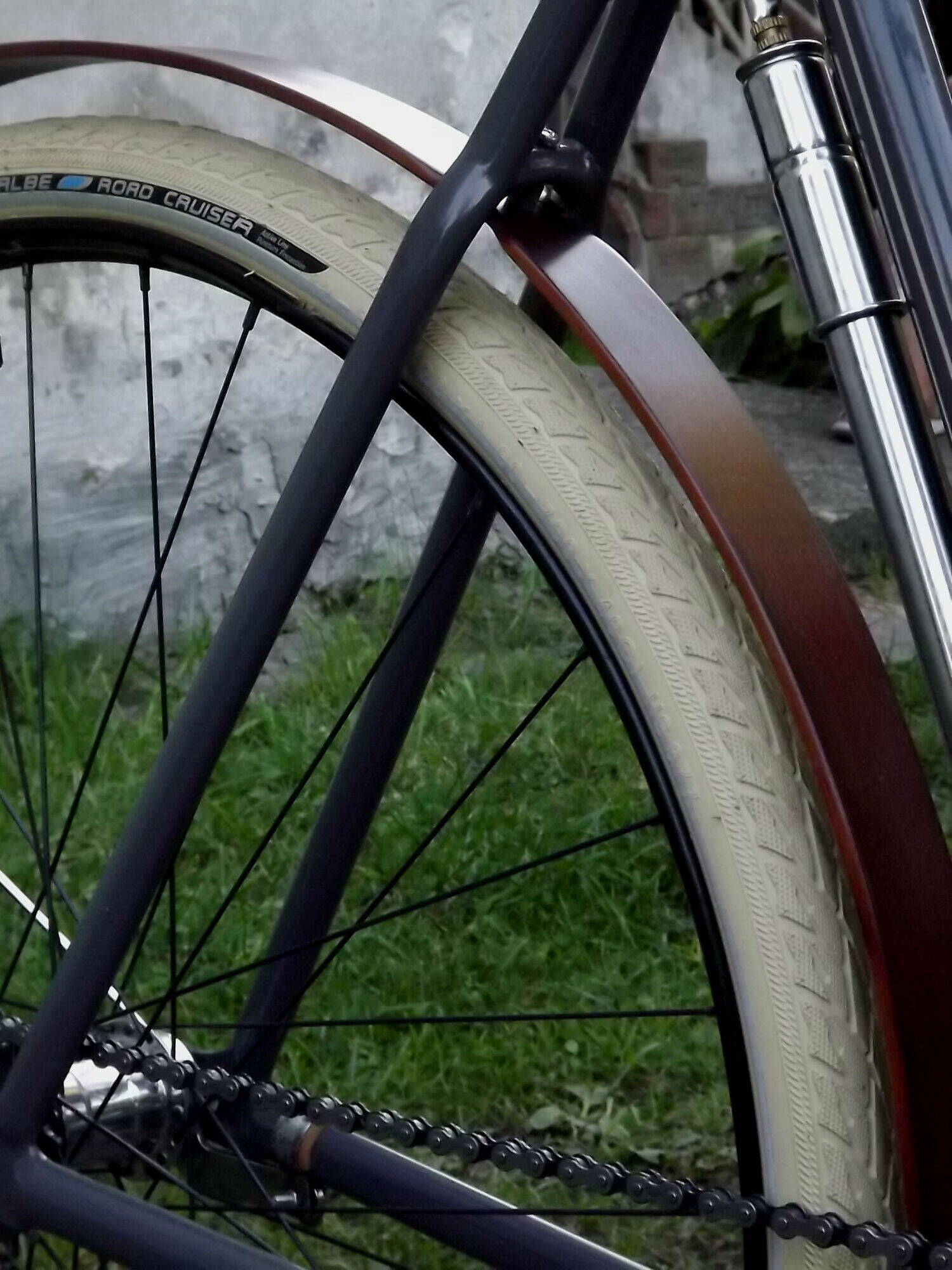

Крила мають гарнющий вигляд! :yes:

До речі бук сильно деформується при висиханні/зволоженні, тому тра правЕльно просушену дошку, ну а якщо клеїти на епоксидку, то захист від вологи готового виробу мабуть і так буде, але підстрахуватись не зайве. Обідні гальма відпадають за означенням?

Бегущая Черепаха · **Добавлено:** 20.08.2015 01:01

MWL писал(а):

Обідні гальма відпадають за означенням?

Та чому відпадають ?!

http://www.ghisallowoodenrims.com/thg-brake-pads-cartridge.html
Що стосується захисту від вологи, то зараз в "Епіцентрах" (крім звичайно НОРМАЛЬНИХ букових дошок) є любе

... навіть той самий "Pinotex" перекриє, що хочеш від води до термітів, ще й з кольором можна побавитись :yes:

Вложение:

кол.jpg [ 136.42 КБ | Просмотров: 1478 ]

Пафнутий писал(а):

Я бы сначала попробовал маленькое колесо сделать, дюймов 16 на детский велосипед, а потом можно и большое.

MWL · **Добавлено:** 20.08.2015 01:07

Бегущая Черепаха писал(а):

Та чому відпадають ?!

Там (під спойлером) на гумі написано Press Bar 7/10. Це велотрубка чи камера? Іякий профіль обода вибираємо для перших спроб? (Дитяче колесо гарна ідея, але його б випробувать вагою дорослого дядька. До речі, на малий радіус гнуть заготовку складінше)

Бегущая Черепаха · **Добавлено:** 20.08.2015 01:16

MWL та форма обода, це питання вже до можливостей столярного цеху.
А з розмірами проблем не має :wink:

, ось дерев'яшка для "покришки"

Є і делікатніші

Features:

Size: Ertro 622; 700 C;
28″ x 1 5/8 x 1 1/8.
ERD: 616 mm.
Weight: 535 grams
Width: 25 mm.
Thickness: 22 mm
Number of Holes:28, 32, 36,40
Wood type: Ash and Hickory
Tire: Clincher from 23 to 28 wide

Бегущая Черепаха · **Добавлено:** 20.08.2015 01:38

MWL писал(а):

Обідні гальма відпадають за означенням?

Я не зміг це від вас приховувати ... совість

Бегущая Черепаха · **Добавлено:** 20.08.2015 01:44

Тут в темі не вистачає Антона (я так розумію з батьком) і Кості (з Дьік'ом

). Впевнений, що вони з практичної сторони, трошки розрулять в потрібному напрямку тему.
А я поки буду заплутувати

Дві італійські кантори роблять обода одна з 1946 року Ghisallo - виготовляє обода з ...? (вроді бук) і бамбук, а друга (1948) CB Ita з ясеня і горіха. В останньої карбоном і не пахне :pardon:

MWL · **Добавлено:** 20.08.2015 09:17

Бегущая Черепаха писал(а):

MWL писал(а):

Обідні гальма відпадають за означенням?

Я не зміг це від вас приховувати ... совість

Аааааа! Коля, добив ... :shock:

"Вчора" перед сном думається мені: гума по дереву може залишати темні смуги, може спробувати дерев'яні колодки: липу або вербу :oops:

Тільки ж дерево лаковане/просочене епоксидкою, як з тертям?

OFF а чому це в нас ще немає гріпсів/обмоток з коркового дерева ?

Може хтось скаже, що ще рано обговорювати, але думаю, що через велику товщину обода отвори під спиці повинні бути не просто по радіусу і в одній площині бути, а під кутами, що відповідають майбутньому напрямку натягнутих спиць. Хто і що про це думає? І як там з довгим ніпелем чи вставками в отвори?

оскільки Коля забороняє в цій темі не прямо про обід писать, то ховаю

Тут ось не тільки обід по гнуто-клеєній технології

http://www.etoday.ru/2014/03/derevyannyy-velosiped-yojiro-o.php
А і ті "криволінійні трикутники", що відіграють роль спиць. Хто там про гнучкі луки згадував ? Здається, з амортизацією в такого ^^^ колеса все повинно бути ГУТ.

МОЙ ДЕРЕВЯННЫЙ БАЙК ДЛЯ ГОРОДА.
туди скинув посилання на кілька цікавих відео про дерев'яні констркуції у вело, але не в ободах :roll:

P.S. До речі, як знайдемо матеріали (шпон чи ламелі) і освоємо гнуття по оправках, то це бонусом дозволить робити дерев'яний руль маже будь-якої форми :-P

P.Р.S. Коля тут згадував лазерну обробку [size=50](металів). Можливо так можна виготовить такі ось фланці для втулок з "сердечками"?[/size]

Бегущая Черепаха · **Добавлено:** 20.08.2015 10:30

MWL писал(а):

"Вчора" перед сном думається мені: гума по дереву може залишати темні смуги ...

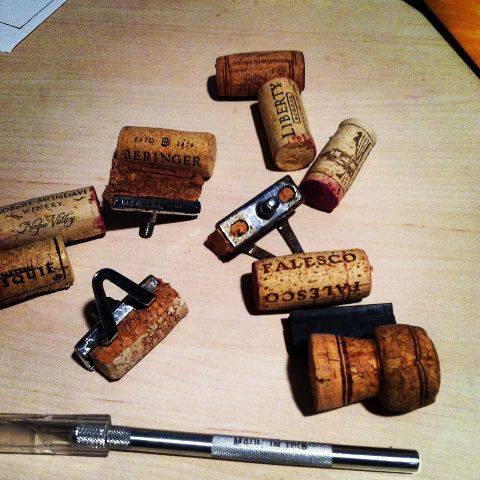

Гума також є ... non marker

(як кросівки для залу).

MWL писал(а):

Може хтось скаже, що ще рано обговорювати, але думаю, що через велику товщину обода отвори під спиці повинні бути не просто по радіусу і в одній площині бути, а під кутами, що відповідають майбутньому напрямку натягнутих спиць. Хто і що про це думає? І як там з довгим ніпелем чи вставками в отвори?

Також цікавить !

Цитата:

оскільки Коля забороняє в цій темі не прямо про обід писать, то ховаю

Тут ось не тільки обід по гнуто-клеєній технології

Ой, вам заборониш :facepalm:

Та я вважаю, що на такі скульптури не варто зважати, то робиться одноразово і воно не має нічого спільного з експлуатацією - так собі, різьба по дереву.

MWL писал(а):

Коля тут згадував лазерну обробку (металів). Можливо так можна виготовить фланці для втулок з "сердечками"

Можна

лазерна або плазмова порізка.

MWL · **Добавлено:** 20.08.2015 11:35

Якщо орієнтуватись на дорожний розмір 622/40мм то який з вказаних профілів оптимальний?

Бегущая Черепаха писал(а):

MWL та форма обода, це питання вже до можливостей столярного цеху.
А з розмірами проблем не має :wink:

, ось дерев'яшка для "покришки"

Є і делікатніші

Features:

Size: Ertro 622; 700 C;
28″ x 1 5/8 x 1 1/8.
ERD: 616 mm.
Weight: 535 grams
Width: 25 mm.
Thickness: 22 mm
Number of Holes:28, 32, 36,40
Wood type: Ash and Hickory
Tire: Clincher from 23 to 28 wide

І чи бувають дорожні камери з достатньо довгим "соском"?
На яку втулку (кількість спиць і міжфланцевий розмір) будемо орієнтуватись?

Дядько робить дерев"яне колесо з металевим велоободом
https://www.youtube.com/watch?v=MU8QSCyenKw
Але деякі моменти там мені здались цікавими :oops:

Бегущая Черепаха · **Добавлено:** 20.08.2015 12:00

MWL писал(а):

Якщо орієнтуватись на дорожний розмір 622/40мм то який з вказаних профілів оптимальний?

40 ширина "просить" обід з внутрішнім 25 мм, але це вже Фен-Шуй. Чисто технічно все, що більше 19 мм підходить на 40 і дальше :yes:

Цитата:

І чи бувають дорожні камери з достатньо довгим "соском"?
На яку втулку (кількість спиць і міжфланцевий розмір) будемо орієнтуватись?

Треба ще буде постаратись, щоб знайти з коротким :yes:

. Фірмові вони як правило всі довгі, розраховані ж на подвійні обода, а ті "подвійні" бувають і високі :wink:

Так, що це не проблема.

Однозначно на 32 або 36 отворів, щоб потім не було проблем з втулками.
А ти так запитуєш ніби вже завтра приступаєш до виготовлення

Бегущая Черепаха · **Добавлено:** 20.08.2015 12:47

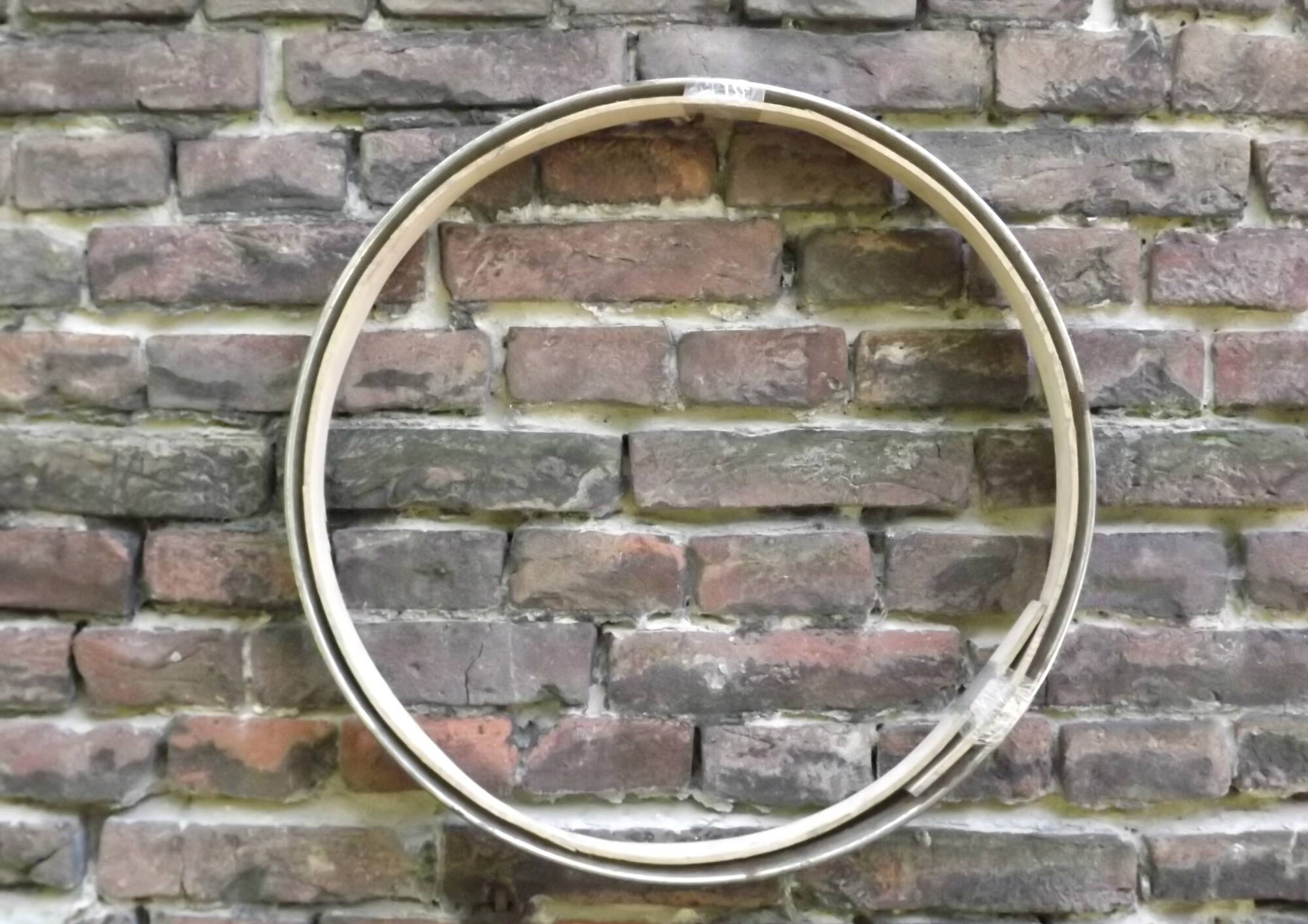

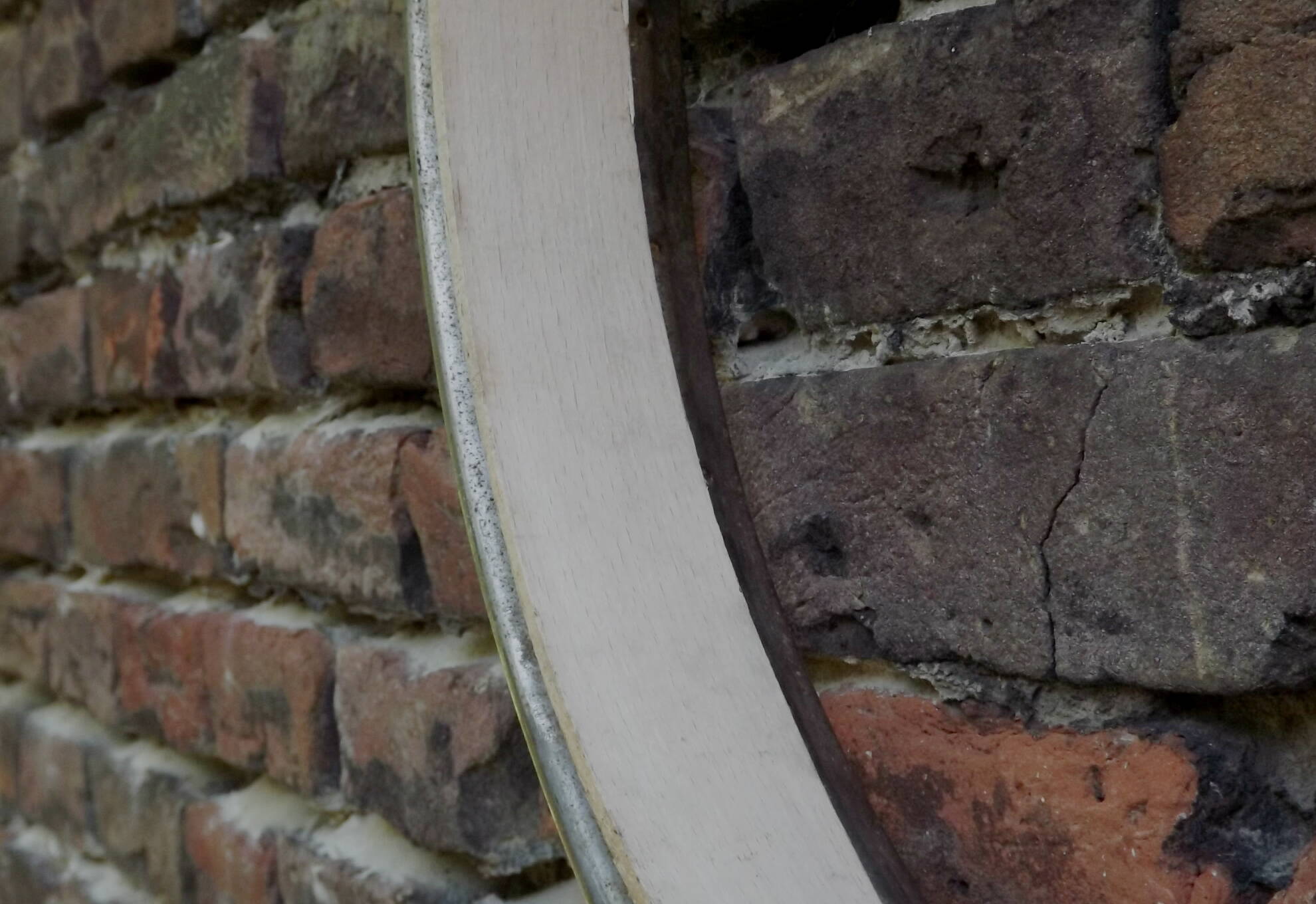

Ну ось ці заготовки під крила, що я говорив :yes:

Таких 3 штуки в матрицю і маєш рафку (

).
Спеціально для фотки не розпаковував з ободів :yes:

, для візуалізації.

MWL · **Добавлено:** 20.08.2015 12:52

Бегущая Черепаха писал(а):

Однозначно на 32 або 36 отворів, щоб потім не було проблем з втулками. А ти так запитуєш ніби вже завтра приступаєш до виготовлення

Та яке там завтра

"Рад би в рай ..." -відпустка закінчується а домашніх справ не зроблених :facepalm:

Запитую все, що приходить на думку

Може, ще якась гарна ідея виникне при обміні думками :oops:

Може, у перших пробах щоб не мучитись із пістонами/заклепками під ніпелі спиць вклеїть між шарами деревини кільце з металевої полоски з отворами, за яке і триматимуться спиці. Чи це теж "підробкою" вважасться ? :roll:

Бегущая Черепаха писал(а):

Ну ось ці заготовки під крила, що я говорив :yes:

Таких 3 штуки в матрицю і маєш рафку (

).
Спеціально для фотки не розпаковував з ободів :yes:

, для візуалізації.

Це ти їх всередину "чайки" запхнув?
Ось ще "в порядке бреда": може обід 26" використать як матрицю для 28" кола?
Намотать зовні 4-5 шарів по 5 мм? Затискать струбцинами, як у відео про штурвал. Хоча Краще з фанери/дсп зробить шаблон як в тому відео.
