 Заголовок сообщения: Складной ХВЗ
СообщениеДобавлено: 08.05.2013 16:25
Аватара пользователя

Сообщения: 10
Город: Москва
Пол: Муж
Возраст: 28
Зарегистрирован:08.05.2013
Приветствую всех! С праздничками.

Интересно было бы выслушать ваши мнения и советы (критика будет 100%)... по реализации одной задумки (на видео)




Нахожусь в поисках "донора" (фреймсета).

Приложенные фото - не мои.


Вложения:

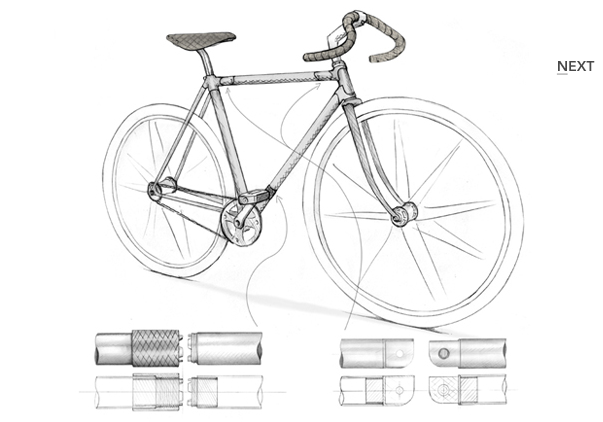

Комментарий к файлу: схема
Снимок экрана 2013-05-08 в 3.41.49.png
Снимок экрана 2013-05-08 в 3.41.49.png [ 136.59 КБ | Просмотров: 1422 ]

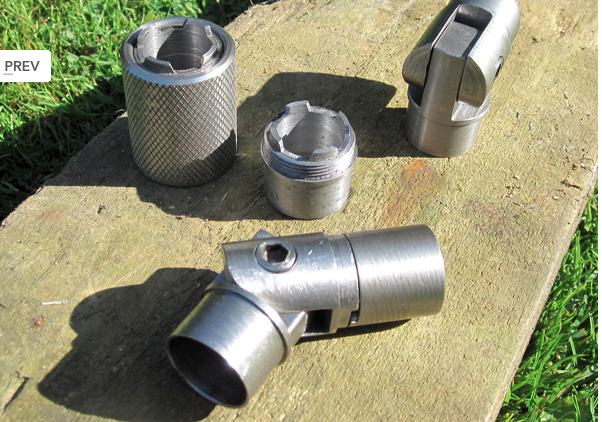

Комментарий к файлу: муфты
