 Заголовок сообщения: Крокофикс "Реактивная Табуретка"
СообщениеДобавлено: 28.08.2013 23:25
Аватара пользователя

Сообщения: 17202
Изображения: 13
Город: Киев
Пол: Муж
Возраст: 43
Зарегистрирован:07.10.2010

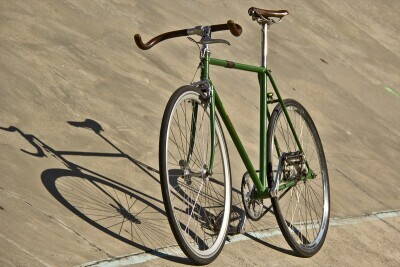

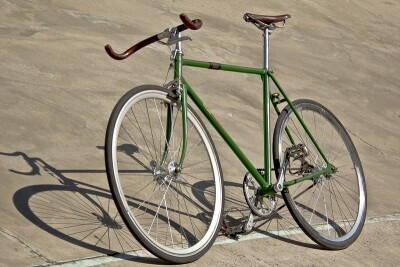

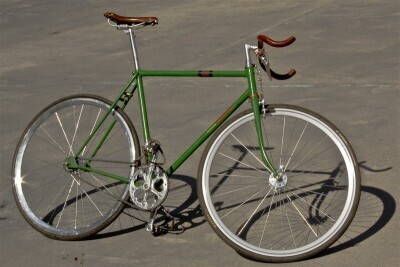

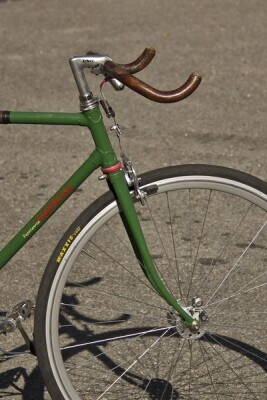

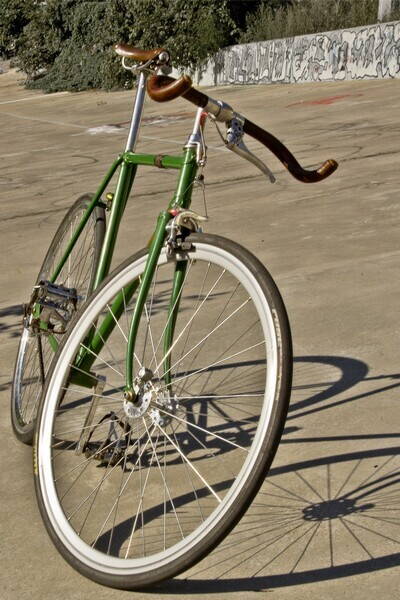

Хотелось построить максимально изящный и несколько старомодный велосипед. Слепил себе такое вот чудо - пробежало уже чуть больше 1000 км, сейчас это моя разгонная тачка для города. Побывал в нескольких "халепах", подтвердивших прочность и надёжность некоторых узлов :velo3:

Мне глубоко насрать плевать на хипстерские понятия, и фиксом "Табуретка" стала из соображений простоты и изящества. Ненужность передач для негоночного велосипеда - мои личные убеждения, накатанные годами. Отдельные моменты конструкции и внешнего вида продиктованы отнюдь не стремлением следовать истеричной моде, а теми же соображениями плюс рациональностью. Например, по-разному оформлены обода - задний для красоты отполирован, а передний оставлен анодированым для тормоза. Крепление колёс без барашков и эксцентриков взято из советских правил для трека и т.д.

В велосипеде принципиально не употреблялись детали дороже 100 грн (исключение - обода по 120 и передняя покрышка за 140)

Рама+вилка "Старт-Шоссе" 1991г. дропы перепаяны (припой ПСР-40), бонки сдуты, немного напилинга в узлах для культурного внешнего вида. Несмотря на год выпуска, кроме потёков припоя из-под узлов, претензий к материалам и исполнению рамы нет. На окраску отдавал коллеге Вовке Че, качеством доволен. Надписи нанесены по плоттерному трафарету из "Оракала" краской "DOPE" из баллончика.

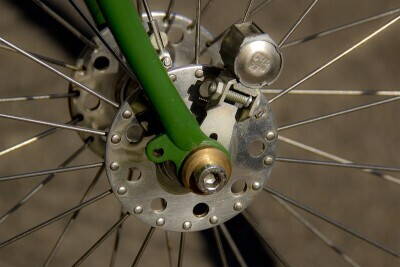

Колёса: Втулки "Старт-Шоссе" (старые, оч. б\у) с высоким фланцем, отполированы (живьём очень хорошо смотрятся, фотки же подчёркивают дефекты). Задняя ось выточена из нержавейки, передняя - родная. В ней нарезана резьба М6, ось закреплена в вилке соответствующими болтами. Выточены латунные шайбы для понта и "старинного" вида. Фиксозвезда накручена с изнасилованием (там та же фигня с размерами буржуйской\советской резьбы, что и в каретках). Для мёртвой фиксации резьбы в звезде алмазным круглым надфилем випилил четыре полукруглых паза под шпонки - пины от велоцепи. Эти же пазы при накручивании работали, как кромки плашки , но всё равно, попотеть пришлось. После накручивания звезды, сломав несколько свёрл.. эээ..досверлил отверстия на теле втулки и забил туда пины от цепи. Если повторять конструкцию сейчас, я бы сделал одну шпонку, причём резьбовую. То, что звезда несъёмная (без болгарки), меня не парит. Т. к. нужного размера спиц не оказалось, пришлось покупать более длинные и откусывать головки, гнуть концы - всё видно на фотках.

Спицы из нержавейки. Переднее колесо полностью заспицовано радиально, заднее слева - радиально, справа - в три креста. На внешних крестах спицы перепаяны между собой, что очень заметно увеличивает жёсткость колеса.

Обода какие-то DA-30 с базара куплены года два назад по 120 грн. Задний отполирован.

Шины- задняя с солидным пробегом стоковая с шоссера галимая Кенда, передняя - Максис Фьюжн.

Колёса получились очень жёсткими. Одна из спиц с гнутыми концами после 500 км таки репнула. Видимо, чего-то перегнул. После этого собственно и спаял проволочками задние правые спицы. Вся эта конструкция выдержала ещё одно суровое испытание - боковой удар, от которого одна из передних спиц вырвалась из головки. Ободу и втулке - хоть бы хны, хотя радиальная спицовка предъявляет повышеные требования к их прочности. Ещё один плюс ХВЗ-шной втулке. От нервов я эту спицу выкинул сдуру, а заменил временно (уже 500 км :) ) гнутой - её на фотках видно.... Нужно сказать, что на этом веле, в отличие от старого шоссера (алюминиевый СШ 2009 года), я не стесняюсь прохватить по брусчатке. Но на том шоссере спицы чаще летели :)

Рулевая колонка родная, контргайка для красоты заменена высокой от "Салюта".
Каретка - картридж, резьбу перерезали в мастерской. Позже на "Украинах" я спокойно стал вкручивать такие же каретки сам по советской резьбе - нормально.
Система Спецзаказ шоссейная. Куплена в очень занюханном состоянии на базаре за 100 грн с педалями вместе. Звезду трековую на 49 зубов достать не смог, поэтому сделал самопальную. Ниже отдельным постом расскажу подробно.
Цепь прибал... ээээ... Даугавпилсского завода приводных цепей. ХЗ, вроде снкачала пугающе потянулась, потом стабилизировалась. Пусть работает.
Натяжители самопальные.
Подседела на 25 мм тогда достать не смог, пришлось делать самопальный из нержавеющей трубы 25х1 и головки от старого глагола. Вынос UNO из "Велопланеты", руль - пиленый баран ХВЗ.
Седло - каркас от В-542 1972 г, шкура - самопальная. Мои потуги с седельными шкурами описаны тут.

Тормоз от В-542 1972 г, основание ручки просверлено больше для понта, чем для облегчения. Но с несверленным выглядит "тяжело". Ручка от "Туриста" 1992 г. Колодки какие-то дешёвые. Работает отлично - один раз сдуру перелетел через руль :D .

Вложение:
BC-2.jpg [ 132.49 КБ | Просмотров: 14266 ]

Вложение:
BC-3.jpg [ 178.68 КБ | Просмотров: 14266 ]

Вложение:
BC1.jpg [ 111.54 КБ | Просмотров: 14266 ]

Вложение:
BC-7.jpg [ 154.4 КБ | Просмотров: 14266 ]

Вложение:
BC-11.jpg [ 65.6 КБ | Просмотров: 14266 ]

Вложение:
BC-12.jpg [ 115.26 КБ | Просмотров: 14266 ]

Вложение:
BC-13.jpg [ 150.31 КБ | Просмотров: 14266 ]

Вложение:
BC-16.jpg [ 99.29 КБ | Просмотров: 14266 ]

Вложение:
BC-17.jpg [ 147.92 КБ | Просмотров: 14266 ]



Когда строил этот вел, думал, что это будет эстетическое баловство. Что кататься на нём буду редко и недалеко - страшновато было - фикс всё-таки. Ага. С того дня, как он впервые коснулся асфальта, на шоссере я не выезжал НИ РАЗУ. Привыкание к фиксированной передаче прошло быстро и незаметно - буквально за один вечер пробного рассекания вокруг района. Никаких неудобств не доставляет. Устаю я на тех же маршрутах меньше, чем на шоссере, в те же горки заезжаю легче. На шоссере передачами не пользовался - ездил строго 52-17. Шоссер у меня, повторюсь, такой: viewtopic.php?f=77&t=4032 , рама там алюминиевая - гораздо жёстче, чем на "Табуретке". Но жёсткость самопальных колёс творит чудеса - вел вообще сам едет.
Довольно много времени провожу на даче, где, естественно, пересаживаюсь на "Украины". Никакого дискомфорта пересадка не вызывает.

_________________
Мастер спорта по езде за хлебушком на велосипеде. Играющий тренер.
Мой гараж
Хороший крокодиловод - враг прогресса и экономики.


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 28.08.2013 23:40
Аватара пользователя

Сообщения: 17202
Изображения: 13
Город: Киев
Пол: Муж
Возраст: 43
Зарегистрирован:07.10.2010

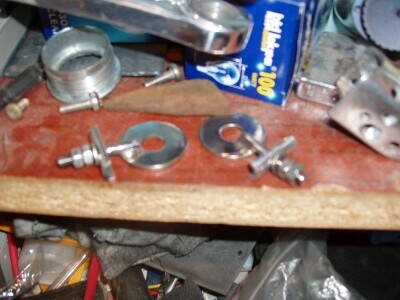

Натяжители цепи сделаны из широкой шайбы М10 и болта М4 с откусаной головкой. В моём случае - из нержавейки, паяны серебром. На концы дропов надета разрезанная вдоль алюминиевая трубочка с отверстием.
Вложение:
P8300071.JPG [ 115.35 КБ | Просмотров: 14256 ]

Вот задняя ведомая звезда подготовлена к установке:
Вложение:
P8240146.JPG [ 81.01 КБ | Просмотров: 14256 ]

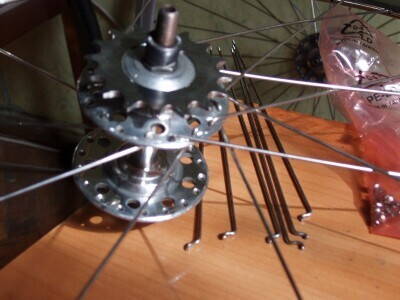

Сборка заднего колеса:
Вложение:
P8240066.JPG [ 108.64 КБ | Просмотров: 14256 ]

Вложение:
P8240067.JPG [ 150.3 КБ | Просмотров: 14256 ]

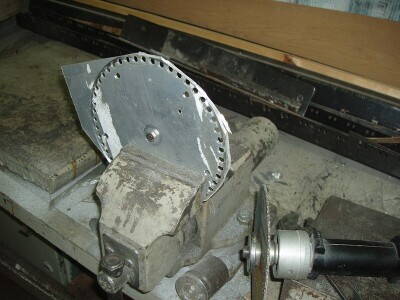

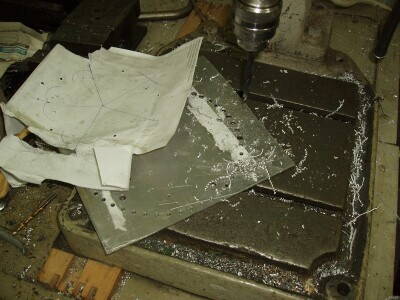

Ведущую звезду изготовил из листа дюраля 3мм. В разметке очень помогла программа sprocket :
Вложение:
sprocket.zip [47.63 КБ]
Скачиваний: 457

Она не требует установки, задаются параметры звезды - кол-во зубьев, количество и база крепёжных отверстий и т.п. Можно даже задать разные оси элипса и получится элиптическая звезда. Готовую картинку распечатал на принтере, приклеил к заготовке. Дальше - тупая слесарная работа. Рядом оказался токарный станок, это несколько облегчило работу, но можно и без него. Окончательно зубья доводил маленькой болгаркой на выпуклый военно-морской глаз, примеряя цепь.
Вложение:
P1010072.JPG [ 160.73 КБ | Просмотров: 14256 ]

Вложение:
P1010077.JPG [ 147.31 КБ | Просмотров: 14256 ]

Вложение:
P1010079.JPG [ 127.56 КБ | Просмотров: 14256 ]

Вложение:
P1010081.JPG [ 104.37 КБ | Просмотров: 14256 ]

Вложение:
P1010082.JPG [ 106.28 КБ | Просмотров: 14256 ]

_________________
Мастер спорта по езде за хлебушком на велосипеде. Играющий тренер.
Мой гараж
Хороший крокодиловод - враг прогресса и экономики.


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 28.08.2013 23:42
Аватара пользователя

Сообщения: 17202
Изображения: 13
Город: Киев
Пол: Муж
Возраст: 43
Зарегистрирован:07.10.2010

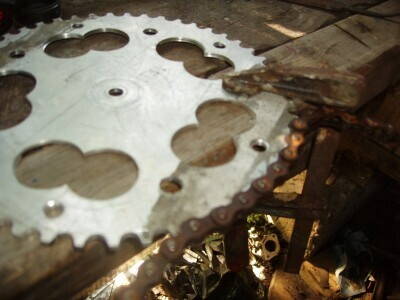

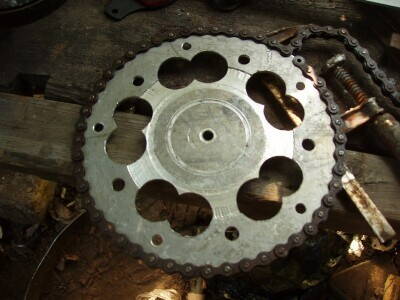

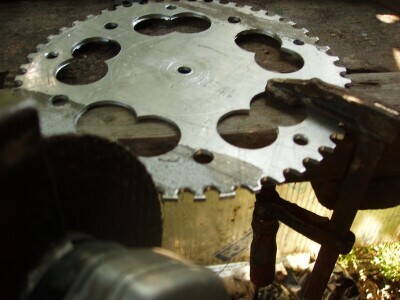

Продолжение изготовления звезды:
Вложение:
P1010083.JPG [ 129.99 КБ | Просмотров: 14255 ]

Вложение:
P1010087.JPG [ 184.56 КБ | Просмотров: 14255 ]

_________________
Мастер спорта по езде за хлебушком на велосипеде. Играющий тренер.
Мой гараж
Хороший крокодиловод - враг прогресса и экономики.


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 28.08.2013 23:43
Аватара пользователя

Сообщения: 17202
Изображения: 13
Город: Киев
Пол: Муж
Возраст: 43
Зарегистрирован:07.10.2010

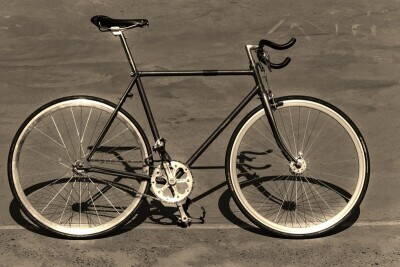

Отак!
Вложение:
BC-10-2.jpg [ 154.14 КБ | Просмотров: 14255 ]

_________________
Мастер спорта по езде за хлебушком на велосипеде. Играющий тренер.
Мой гараж
Хороший крокодиловод - враг прогресса и экономики.


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 28.08.2013 23:50

Сообщения: 244
Город: zp
Пол: Муж
Возраст: 29
Зарегистрирован:15.01.2012
Вай. Виготовлення зірки то просто атас!

_________________
Весна прийде


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 29.08.2013 00:32
Аватара пользователя

Сообщения: 17202
Изображения: 13
Город: Киев
Пол: Муж
Возраст: 43
Зарегистрирован:07.10.2010
:D На самом деле с изготовлением звезды гемора не больше, чем со сборкой и красивой настройкой колеса.

_________________
Мастер спорта по езде за хлебушком на велосипеде. Играющий тренер.
Мой гараж
Хороший крокодиловод - враг прогресса и экономики.


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 29.08.2013 01:15
Аватара пользователя

Сообщения: 10558
Город: Львів
Пол: Муж
Возраст: 36
Зарегистрирован:13.03.2013
kisa не спортсмен, kisa - красавчік !!!
:Bravo: Ви знову заставляєте мене аплодувати стоячи !!!
Дуже і дуже стильний і гармонійний вєлік :good:
Все в ньому на своєму місці і в правельних кольорах, а якщо взяти до уваги що він зроблений власноруч ............. руль, сідло ... да всьо :Bravo:

_________________
ИзображениеBeerBike&Co


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 29.08.2013 02:09
Аватара пользователя

Сообщения: 4
Город: киев
Пол: Муж
Зарегистрирован:20.07.2013
Здравствуйте!
извините,что не по теме.
подскажите пожалуйста,где такой вынос можна купить?как называется даная модель?
не могу найти и все!в интернете искал,не нашол.
в велопланете таких нету(
буду благодарен за информацию! :smile:


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 29.08.2013 07:45
Аватара пользователя

Сообщения: 2433
Изображения: 100
Город: м.Бурштин, Івано-Франківської
Пол: Муж
Возраст: 50
Зарегистрирован:22.01.2011
Ух тиииии!... Браво!!! :Bravo:
І колеса і зірка, а робота з шкірою для сідухи і руля заслуговує на окремий респект. Ручка дійсно стала легше дивитись після перфорації. Робота заслуговує високих оцінок!
Аж собі захотілось фікса замутити :losegon:

_________________
Старт-шосе "Сталевий олень"
Старт-шосе Моя яскрава "Україна"
Старт-шосе "Скорпіон"


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 29.08.2013 08:47
Аватара пользователя

Сообщения: 357
Город: Нижний Новгород
Пол: Муж
Зарегистрирован:09.08.2012
Вау! :Bravo:
Отличный вел.
Про изготовление - звезды отдельный респект.
Интересная технология :smile:
Потому что у меня система Камповская (135 BCD), новые звезды на нее на БК стоят 145 евро :eek: :eek: :eek:
Думаю однозначно придется чего-то самому делать...


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 29.08.2013 09:08
Аватара пользователя

Сообщения: 851
Изображения: 5
Город: Рига, Латвия
Пол: Муж
Возраст: 34
Зарегистрирован:11.06.2007
Хорош, ой, хорош! Что-то на фиксы меня совсем не тянуло, но посмотрев-послушав на такое... тоже подумывается. Надо попробовать как-то.

Особо порадовали детали, вроде полировки, гаек, натяжителя.


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 29.08.2013 10:54
Аватара пользователя

Сообщения: 17202
Изображения: 13
Город: Киев
Пол: Муж
Возраст: 43
Зарегистрирован:07.10.2010
Ого! Моё скромное рукоблудие такой резонанс вызвало :oops:
Спасибо за отзывы, коллеги.

Vladislav Yushko, :D русским же по жёлтому написал - вынос из "Велопланеты" . Один магазин на Глыбочицкой, второй (новый) - угол Толстого и Жилянской. Ещё такие лежат на Бажана в "Велоспорте" viewtopic.php?f=31&t=97385 . Какие-то видел недавно в "Автомотовело". Короче, нужно в магазины чаще заглядывать лично, а не в инете :) Эх, если б не поиски выноса, этот вел был бы готов на пол-года раньше - тогда их по магазинам не валялось :(

i'm paget Только учти, что материал на звезду должен быть дюраль хотя бы Д16, а лучше - В95 (у меня брат работает в авиационном институте в лаборатории , там и спёр заготовку :) ). А то сейчас навалом сплава типа АМг - он слишком мягкий. Если что, задние звёзды вообще из алюминиевых сплавов делать нельзя - там раза в 3 нагрзки больше. В твоём случае лучше взять заготовку потолще и на токарном станке ещё профиль красивый задать - типа тело звезды потолще, а там, где зубья - уже до 3 мм обточить. Кампа всё-таки. А я не заморачивался.

Гы, сказали, на моей звезде гламурный рисунок в виде сердечек получился.. Отвечаю, это не сердечки - это женские попки :D

_________________
Мастер спорта по езде за хлебушком на велосипеде. Играющий тренер.
Мой гараж
Хороший крокодиловод - враг прогресса и экономики.


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 29.08.2013 11:51
Аватара пользователя

Сообщения: 1268
Город: Сумы
Пол: Муж
Возраст: 47
Зарегистрирован:07.09.2006
Красиво :good:

И доказательство того, что в крокодилостроении главное напильник :D

_________________
Пингвины - это зажравшиеся ласточки...


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 29.08.2013 13:29
Аватара пользователя

Сообщения: 742
Город: Житомир
Пол: Муж
Возраст: 31
Зарегистрирован:04.11.2009
Красивый :Bravo:

Как раз хотел собирать что-то подобное, правда на раме старт-шоссе и возможно все-таки сингл, а не фикс. Интерестно, что даже детальки лежат внешне похожие, как то обода с высоким профилем, уже отпиленный руль, передние клещи ХВЗ и неродной упор для троса)))

_________________
Start-road. Начало нового дня
Крокодил "Эрви"


Последний раз редактировалось GladArt 29.08.2013 13:43, всего редактировалось 1 раз.

Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 29.08.2013 13:42
Аватара пользователя

Сообщения: 17202
Изображения: 13
Город: Киев
Пол: Муж
Возраст: 43
Зарегистрирован:07.10.2010
Это Стартон и есть. В принципе сингл - вообще идеально , ибо на фиксе многие боятся ездить. Есть конечно некоторая специфика - я пару раз "наступал" педалью на бордюр - было больно кувыркаться.

Просто у меня некуда было втулить вторую тормозную ручку :D И загромождать вел задним тормозом не хотелось :)

_________________
Мастер спорта по езде за хлебушком на велосипеде. Играющий тренер.
Мой гараж
Хороший крокодиловод - враг прогресса и экономики.
