В Салюте каретка типа "Минска", "Аиста", "Орлёнка" и т.д. - без резьбы. Я изначально планировал сюда какую-то алюминиевую систему (думал, с разборки может попадётся евросингл какой-то), поэтому нужно было устроить квадратный вал. Бывают валы с типа советскими промподшипниками в минскую каретку, иногда и под квадрат. Но у меня был неудачный опыт с таким валом (к этому ещё буду возвращаться), да и у нас сейчас гривен по 70 продаются хорошие картриджи - такие стоят на Табуретке, Трофейном, и даже том убогом ашане, который я тут показывал. И ещё кому-то ставил, не жалуются - я даже забыл, кому именно Претензий нет, поэтому решил его ставить. Неплохой способ применяют некоторые коллеги, вырезая каретку с ненужного ашана, и устанавливая её внутрь минской - диаметры позволяют. Например, вот: viewtopic.php?f=31&t=84061#p851101

Лишней рамы ашана не оказалось, поэтому решил выточить отрезки стальной трубы-переходники, впаять их на место и отдать в веломастерскую нарезать резьбу. Токари мои - парни классные, я их очень люблю и уважаю (один-друг, второй-брат), но... Не нарежут они ту резьбу, тем более такую - спасибо, что хоть какие-то детальки удаётся сделать. Да и соосность отдельных деталек была бы под вопросом, цельную туда просто так не вставить (нужно разворачивать центральную часть каретки в раме)...

Обратился к веломастерам - мол нарежешь? Один сразу отказался, другой, в "200 по встречной" сказал, что в стали не будет, а в алюминии - пожалуйста. На радостях выточили те детальки из алюминия. Впрессовал я их на место, приготовился тащить мастеру.

Как раз тут в соседней ветке затеялось обсуждение аналогичной проблемы, я там даже повыступал... и тут до меня дошло, что стальные детали хотел мёртво впаять, а алюминиевые просто впрессовал. При затяжке картриджа их бы просто выдавило наружу - распрессовало. Были сделаны два резьбовых отверстия М5 для фиксации.

Эти крепления оказались очень кстати даже в процессе нарезания - ибо усилия там дикие. Одна вставка попыталась слегка провернуться и болт подраздолбал отверстие - потом перерезал его на М6. Из-за общей кривости конструкции, одна сторона нарезалась всего миллиметров на 12, потом метчик упёрся. Из-за этого на чашке картриджа прищлось сточить часть резьбы.

Потом, после консилиума с мастером, было решено добавить фиксирующих болтов - их стало 4.

Собралось всё нормально, не сильно уродливо и вроде крепко. Я живу на приличном уклоне, и на пробном выезде с пристрастием протестил это всё лосиным педалированием в гору.

Всё хорошо, но какой-то осадок остался - больше не хочу повторять такую конструкцию. У меня в работе две минских рамы (оба проекта-под клинья) - на одной нормально соберу родную каретку, на другой поиграюсь с промами...

Продолжаю играться с минскими каретками - которые безрезьбовые ∅ 40 мм. Для проекта "ностальгический Минск" выбрана система на клиньях.

Был приобретён за 20 грн вал, рассчитаный на промы. Выбирался напильником - на этом конкретном валу напильник легко продирает чёрный слой воронения (ну, который от термообработки - это не краска), но тяжело грызёт сам металл. Конечно, по этому валу не катаются шарики, как в стандартной каретке ХВЗ, но он должен выдерживать нагрузку от клиньев, которая там сконцентрирована - будь здоров.

Пошипники №203, которые идут с этими валами, были с негодованием отвергнуты - валы продаются и отдельно. Пошипников из советских запасов у правильных дедов не оказалось, поэтому были выбраны российские VBF (от этого исконно русского названия так и веет берёзками-балалайками ) - какой-то бывший ГПЗ. Визуально сделаны по честному, со следами шлифовки, резинометаллическими уплотнениями и т.п. По 25 грн/шт. В подшипниках на всякий случай была заменена смазка на Фиол, но это, по большому счёту, лишнее - там была визуально нормальная смазка и нужное количество.

При желании иметь каретку качественнее трёхсотгривнёвых картриджей (и наличии хорошего вала ) можно найти подшипники SKF, аналоги наших 203 - видал гривен по 60.

Валы бывают как под квадрат, так и под клинья.

Т.к. с инженерной точки зрения, эта конструкция, не содержащая вообще лишних деталей (в отличие, например, от обычных картриджей) мне нравится и я думаю над ней работать, были изготовлены оправки для монтажа-демонтажа. Длина 45 мм, наружный ∅38 мм, внутренний ∅17,5 мм. С рабочей стороны они отторцованы на станке, с нерабочей - под молоток или пресс - грубо сняты фаски на точиле, чтобы не путать.

Посадочное место на валу оказалось большего диаметра, чем нужно. Попытался охладить вал в холодильнике, а внутреннее кольцо подшипника нагреть кипятком (нежная горячая посадка) - этого не хватило. Пришлось идти на поклон у токарю-любителю

Намерили внутренний диаметр подшипников около 17,07 мм. Одну сторону вала проточили до ∅17,0мм и насадили подшипник на место, надвигая его через оправку задней бабкой станка (выключенного ). Вторую сторону проточили до ∅16,95 и подшипник надевается туда рукой с усилием - для монтажа дома.

Ну и всё это хозяйство смонтировано в раму. Посадочные места очистил от небольшого количества попавшей туда краски. Встало с небольшими усилиями - должно держаться. На всякий случай, подшипники впрессовал в раму на клее БФ-6 (медицинский - народный фиксатор резьбы), но они итак встали правильно. С помощью оправок даже удалось выставить чейнлайн поточнее - механизим можно сдвинуть на пару мм в каретке.

Ну и собрал всё - система от дорожного "Минска" 94 г (какую достали именно минскую, шоб как в детстве), клинья новые из советских запасов, восстановленные педали от Орлёнка 72 или 74 г.

Получается, этот велосипед строю в режиме эксгибиционизма А то я люблю втихаря, а потом результат, а потом процесс показывать... Но с этим пусть уже будет так.

Видно усиление крепления нижнего мостика электросваркой (на этой стали можно безболезненно). Рама готовилась раньше "Салюта", и я ещё не догадался усиливать эти места пайкой. Видна также припаяная накладка в месте, где шатун протёр раму.








Да, ну там рулевую собрал - вверху с сепаратором, внузу чисто шары. Глагол-руль-вынос воткнуты, колёса собраны, только переднее ещё не настроено.

ибо подшипники в картридже 6002Z и 203 вообще в разных весовых категориях несравненных.

Я рад за вас.

...там должны стоять нормальные герметичные 6002-2RS

Любой пыльник легко снимается, это сделано чтобы можно было промыть подшипник и заменить смазку.

но в роликах просто подшипник поворачивается пыльником наружу, а открытой стороной внутрь колеса. Что мешает так сделать в каретке?

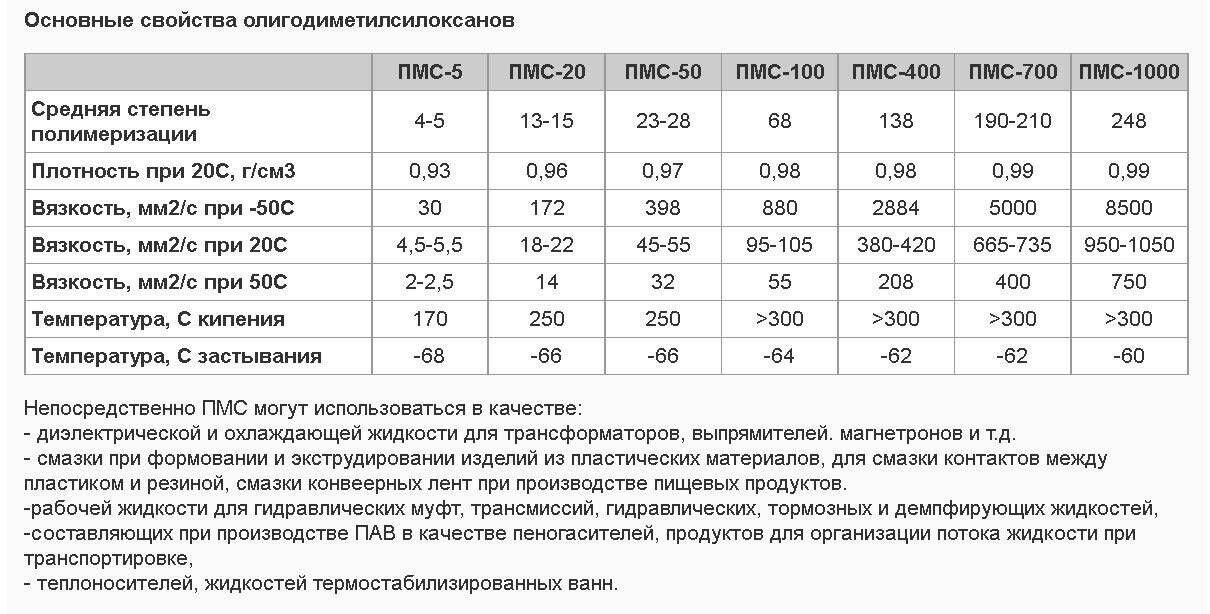

ПМС1000

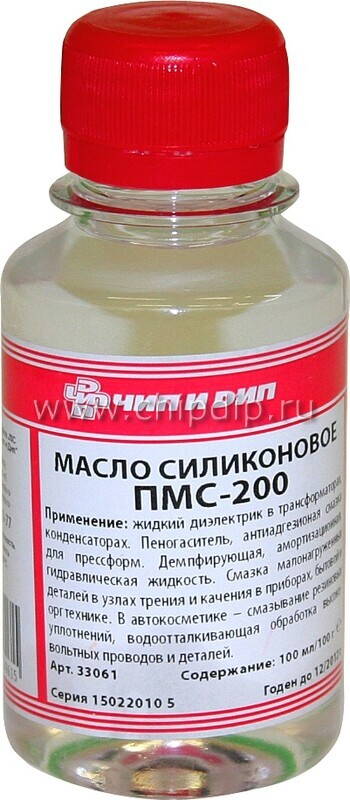

Подобные смазки используют еще в пневматическом оружии, можно подобрать вязкость, что хорошо и еще силиконовые смазки не дизелят. Применительно к велосипеду это конечно не важно но все же
