 Заголовок сообщения: Re: Гараж Кисы
СообщениеДобавлено: 24.10.2014 21:30
Аватара пользователя

Сообщения: 1126
Город: Питер
Пол: Муж
Возраст: 62
Зарегистрирован:21.04.2011
kisa писал(а):
Теперь о всеобщем плаче на тему отсутствия знакомого токаря.
Хорошо бы предусмотреть какую-то опору для руки с болгаркой.

А вот интересно мнение ТС относительно продающегося "диска по- ДЕРЕВУ" для болгарки...
Неуж-то кто-то (клиенты ТРАВМОПУНКТОВ?) покупает...
Хотя... "Если звезды зажигают..." (с)
Хоть убей, не пойму таких "героев"... :eek:

_________________
Носки, дырявые на подошве - рваными НЕ СЧИТАЮТСЯ...!
Ибо - "В действительности всё не так, как на самом деле..." (с)


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Гараж Кисы
СообщениеДобавлено: 24.10.2014 21:44
Аватара пользователя

Сообщения: 17280
Изображения: 13
Город: Киев
Пол: Муж
Возраст: 43
Зарегистрирован:07.10.2010
Та ну дебилы. Видал как-то таких оторваных в работе, конечно....

Главные заповеди ТБ: "сдуру можно и Х сломать", и "дай дураку стеклянный Х - он и х сломает, и руки порежет".

_________________
Мастер спорта по езде за хлебушком на велосипеде. Играющий тренер.
Мой гараж
Хороший крокодиловод - враг прогресса и экономики.


Последний раз редактировалось kisa 24.10.2014 23:05, всего редактировалось 1 раз.

Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Гараж Кисы
СообщениеДобавлено: 24.10.2014 21:50
Аватара пользователя

Сообщения: 5292
Изображения: 0
Город: Рівне
Пол: Муж
Возраст: 40
Зарегистрирован:08.06.2012
Вот, получил, красивую:


Вложения:
Изображение.jpg [ 221.34 КБ | Просмотров: 2421 ]


_________________
Фенікс - поставший з попелу
ЧорнийПтах
Шоколад
Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Гараж Кисы
СообщениеДобавлено: 24.10.2014 21:53
Аватара пользователя

Сообщения: 17280
Изображения: 13
Город: Киев
Пол: Муж
Возраст: 43
Зарегистрирован:07.10.2010

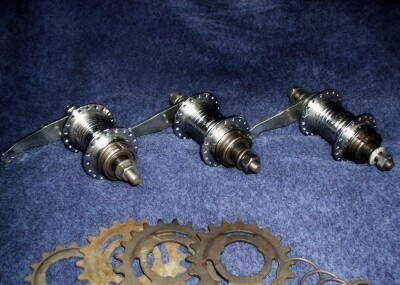

Ой, удивил :lol: Вот я получил, так получил
Вложение:
DSCI0228.JPG [ 413.77 КБ | Просмотров: 2420 ]

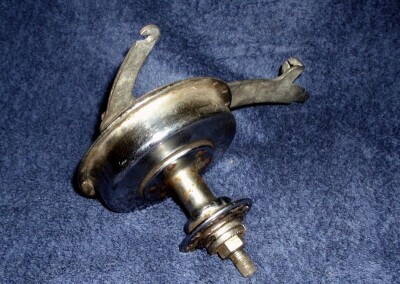

И ещё такую (б/у)

Вложение:
DSCI0231.JPG [ 299.32 КБ | Просмотров: 2420 ]

Вложение:
DSCI0229.JPG [ 287.83 КБ | Просмотров: 2420 ]

:-P

И всё оттуда же :wink:

_________________
Мастер спорта по езде за хлебушком на велосипеде. Играющий тренер.
Мой гараж
Хороший крокодиловод - враг прогресса и экономики.


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Гараж Кисы
СообщениеДобавлено: 24.10.2014 21:57
Аватара пользователя

Сообщения: 5292
Изображения: 0
Город: Рівне
Пол: Муж
Возраст: 40
Зарегистрирован:08.06.2012
Дик куди ж нам до маленького заводіка :ROFL:
А втулочка яка ммм...родом з 60-х. У мене сучасніше.

_________________
Фенікс - поставший з попелу
ЧорнийПтах
Шоколад


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Гараж Кисы
СообщениеДобавлено: 24.10.2014 22:13
Аватара пользователя

Сообщения: 8728
Город: Москва
Пол: Муж
Возраст: 41
Зарегистрирован:07.02.2014
Становится заметным промышленный размах :D

_________________
Старт Шоссе 1985 год
фестивальный велосипед с настроением

Спорт 1975 года дилемма
концепции)

Велосипеды для семьи 25
шт


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Гараж Кисы
СообщениеДобавлено: 24.10.2014 22:21
Аватара пользователя

Сообщения: 10564
Город: Львів
Пол: Муж
Возраст: 36
Зарегистрирован:13.03.2013
О, зобов'язую вас, скільки втулок стільки шикарних проектів !!! Я все порахував :wink:

_________________
ИзображениеBeerBike&Co


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Гараж Кисы
СообщениеДобавлено: 24.10.2014 22:39
Аватара пользователя

Сообщения: 17280
Изображения: 13
Город: Киев
Пол: Муж
Возраст: 43
Зарегистрирован:07.10.2010
Бегущая Черепаха
Так точно, мой дорогой друг..

А шоб ты не сомневался - ни одна из взятых мной втулок не взята "в стол" :roll:

HENK75
:D
Вложение:
sample.jpg [ 338.91 КБ | Просмотров: 2386 ]


Евгений76
:D А сам-то скромный повелитель кучи станков :cool:

Втулочка да - кайф, как и торпеды. Вел, на который она пойдёт, не увезёт столько пива, сколько я Коле должен :beer: Помнишь, с годик назад в Харькове, кажется, такая проскакивала похожая? Я тогда слюни пустил, но не понимал, на кой она мне. А сейчас знаю. Причём мне нежелательна немецкая по надписям (они у нас проскакивают) и нежелательна алюминиевая. Как раз в точку :dance:

_________________
Мастер спорта по езде за хлебушком на велосипеде. Играющий тренер.
Мой гараж
Хороший крокодиловод - враг прогресса и экономики.


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Гараж Кисы
СообщениеДобавлено: 25.10.2014 00:52
Аватара пользователя

Сообщения: 4531
Изображения: 0
Город: Зеленодольск
Пол: Муж
Возраст: 47
Зарегистрирован:08.07.2014
kisa
По наплавке тросиков прочитал с удовольствием, но два момента хочу добавить.
тигель лучше смазывать, чтобы припой не контактировал с железом. Для этого обычно используется мыльный камень или оксид цинка.
И чтобы расплав не окислялся, на поверхность можно насыпать немного нашатыря. Или мелко дробленый уголь.
А плюется расплав исключительно от влаги на детали, холодная она или нет - не важно. :wink:

_________________
Отправлено с моего стационарного компьютера используя мышь
Дороти
Проект "Зигфрид"
Про металлы и сплавы
Праздник, который всегда с собой - это не нычка с ганджубасом, а дурная голова, за которой ногам покоя нет


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Гараж Кисы
СообщениеДобавлено: 25.10.2014 00:55
Аватара пользователя

Сообщения: 17280
Изображения: 13
Город: Киев
Пол: Муж
Возраст: 43
Зарегистрирован:07.10.2010
И ещё рукоблудие - изготовление хомутиков, которых нам бывает нужно много и разных хитрых форм - от самодельного звонка до всяких бонок. В данном случае, нужны были три строго одинаковых на проводку по верху рамы классического шоссейного заднего тормоза.

Ищут их-ищут, долго. Ещё и за три этих штампованых из жести фиговины денег просят неадекватных - дороже, чем бутылка пива за каждую! При том, что объективно они стОят, как две пивных пробки - если подумать о материалах и фабричных технологиях. Да в пробках требования к точности гораздо выше, между прочим, и покрытие хитрее. И поди найди, так что закатываем рукава.

Размер хомута, казалось бы, любой талантливый математик легко посчитает, если знает небольшую волшебную цифру
(это не вся, только первые 1000 знаков после запятой) 3,1415926535 8979323846 2643383279 5028841971 6939937510 5820974944 5923078164 0628620899 8628034825 3421170679 8214808651 3282306647 0938446095 5058223172 5359408128 4811174502 8410270193 8521105559 6446229489 5493038196 4428810975 6659334461 2847564823 3786783165 2712019091 4564856692 3460348610 4543266482 1339360726 0249141273 7245870066 0631558817 4881520920 9628292540 9171536436 7892590360 0113305305 4882046652 1384146951 9415116094 3305727036 5759591953 0921861173 8193261179 3105118548 0744623799 6274956735 1885752724 8912279381 8301194912 9833673362 4406566430 8602139494 6395224737 1907021798 6094370277 0539217176 2931767523 8467481846 7669405132 0005681271 4526356082 7785771342 7577896091 7363717872 1468440901 2249534301 4654958537 1050792279 6892589235 4201995611 2129021960 8640344181 5981362977 4771309960 5187072113 4999999837 2978049951 0597317328 1609631859 5024459455 3469083026 4252230825 3344685035 2619311881 7101000313 7838752886 5875332083 8142061717 7669147303 5982534904 2875546873 1159562863 8823537875 9375195778 1857780532 1712268066 1300192787 6611195909 2164201989


Но сложно учесть толщину заготовки и то, как конкретно она гнётся. Каким радиусом пойдёт изгиб в сложных местах - известно только богу и начальству... Вобщем, давно придуман эффективный способ (меня познакомили с ним, когда занимался художественной ковкой) эээ... натурного построения заготовки. Способ годится для любой хитрой формы хомутов, и чем форма дальше от простой квадратной или круглой, тем больше от него пользы.

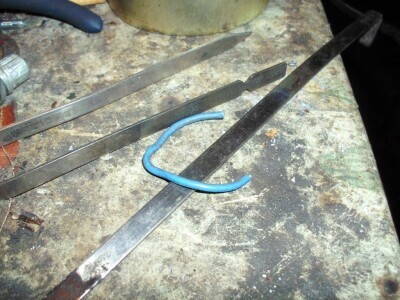

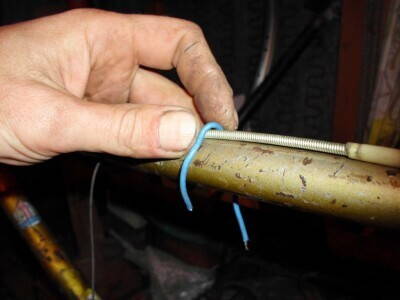

Складываем то, что мы должны стянуть хомутом так, как оно должно получиться, и делаем модель хомута из куска провода в пластиковой изоляции. Почему-то именно такой провод даёт самый точный результат даже заметно отличаясь от толщины заготовки.
Вложение:
DSCI0126.JPG [ 456.99 КБ | Просмотров: 2341 ]


Я решил, что отогнуть кончики хомута с отверстиями под прямым углом смогу достаточно адекватно, поэтому в модели они не учтены. Вот модель и мои заготовки - шампуры от какой-то старой электрошашлычницы.
Вложение:
DSCI0127.JPG [ 652.04 КБ | Просмотров: 2341 ]


Распрямив модель, перенёс её длину на шампуры заготовки. Не забыл прибавить отгибаемые ушки с отверстиями под болты, нарезал заготовки по длине. Разметил и накернил отверстия на одной из заготовок.

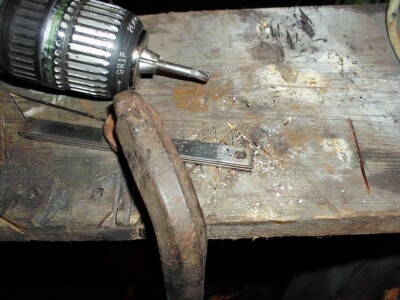

Сложив аккуратно и чётко в пачку все три штуки, так пакетом и просверлил, следя, чтобы не было сдвигов (иначе всё получится ну очень некрасиво).
Вложение:
DSCI0129.JPG [ 584.47 КБ | Просмотров: 2341 ]


Если хомуты предполагаются простой постоянной ширины, переходим сразу к гибке.

Если нужна какая-то "фигурность", для дальнейшей совместной обработки заготовки скручиваются между собой по отверстиям. Перед этим нужно разнять их и очистить от неизбежно попавшей туда стружки и снять заусенцы вокруг отверстий. У меня под рукой заклёпки оказались ближе, чем нужные болты :D

Верхняя заготовка размечается, как нравится.

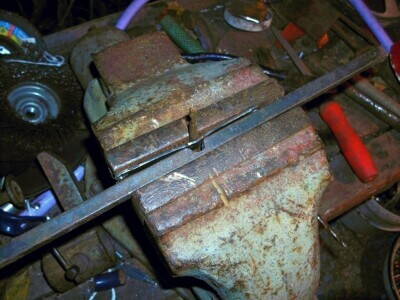

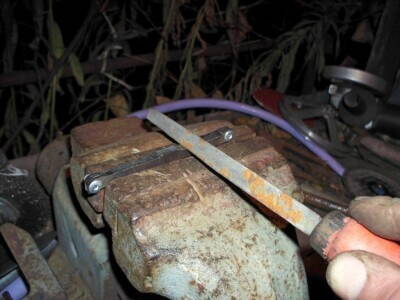

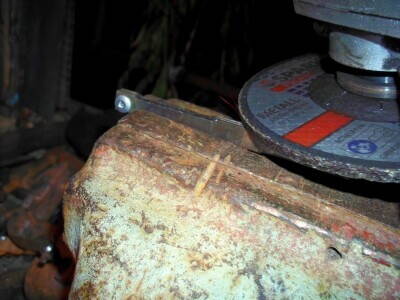

Пакет обрабатывается по этой разметке, грубо - болгаркой, точнее и тоньше - напильниками и надфилями.
Вложение:
DSCI0131.JPG [ 562.6 КБ | Просмотров: 2341 ]

Вложение:
DSCI0136.JPG [ 531.67 КБ | Просмотров: 2341 ]


При необходимости иметь отверстия в теле хомута (помимо концевых-затяжных), они сверлятся тоже в пакете.

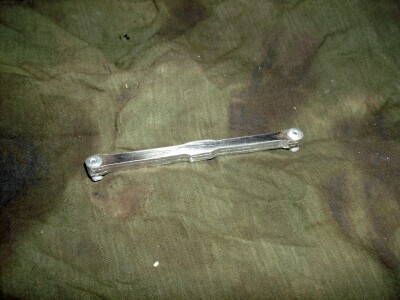

Детали в пачке можно довести до высокой степени готовности
Вложение:
DSCI0138.JPG [ 652.72 КБ | Просмотров: 2341 ]

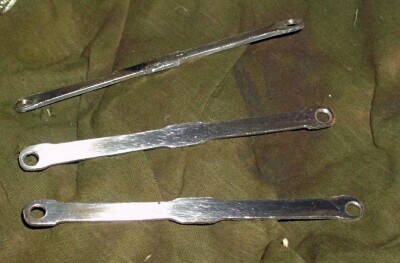

После разъединения пакета на отдельные детали их приходится совсем немного подчухать - восновном, удалить заусенцы. Перед гибкой удобно детальки отполировать - пока у них плоская форма. Проще потом подчухать пострадавшие при гибке участки, чем полировать целиком всю деталь хитрой конфигурации.
Вложение:
DSCI0139.JPG [ 524.28 КБ | Просмотров: 2341 ]

_________________
Мастер спорта по езде за хлебушком на велосипеде. Играющий тренер.
Мой гараж
Хороший крокодиловод - враг прогресса и экономики.


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Гараж Кисы
СообщениеДобавлено: 25.10.2014 00:55
Аватара пользователя

Сообщения: 17280
Изображения: 13
Город: Киев
Пол: Муж
Возраст: 43
Зарегистрирован:07.10.2010

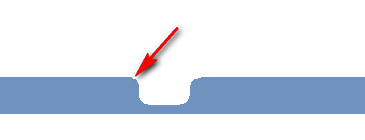

Для выгибания той части, что охватывает тросик, пришлось городить приспособу в тиски. Этот продукт нанотехнологий представляет собой в моём случае кусок 10-го квадрата (какой валялся) с выгрызенной по наитию выемкой. Кромки выемки закруглены - иначе деталь будет тяжелее формоваться и получит в тех местах совсем некрасивые следы.
Вложение:
sample.png [ 3.06 КБ | Просмотров: 2333 ]


Наноприблуда является матрицей, а пуансоном поработали свёрла, точнее, их цилиндрические части. Точно выставив в тисках матрицу, деталь и пуансон, формируем изгиб под трос. Предварительно маленьким сверлом для придания изгибу нужных направлений:
Вложение:
DSCI0140.JPG [ 617.67 КБ | Просмотров: 2333 ]

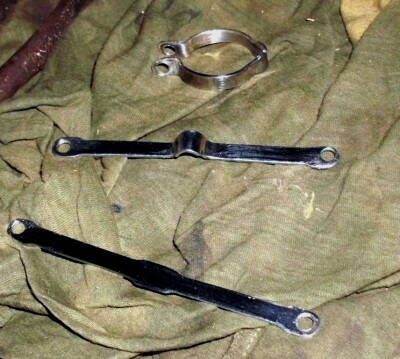

Окончательно, в той же матрице, сверлом примерно такого же диаметра, как трос в рубашке:
Вложение:
DSCI0141.JPG [ 574.82 КБ | Просмотров: 2333 ]


Такая двухступенчатая формовка позволяет точнее прицелиться приспособами и заметить ошибки в установке на ранних, исправимых стадиях. Да и заметно меньше усилий требует и форма чётче получается.

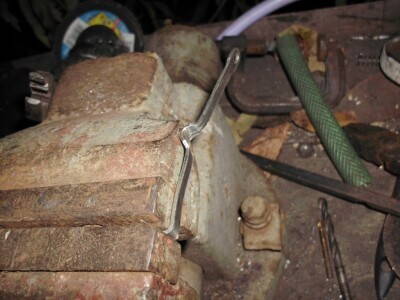

Теперь отгибаем затяжные ушки:
Вложение:
DSCI0142.JPG [ 544.42 КБ | Просмотров: 2333 ]

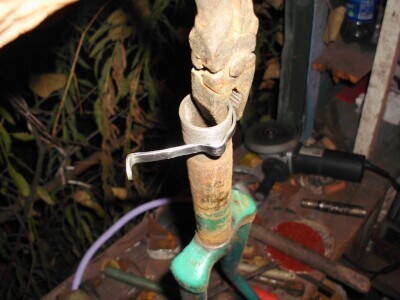

На трубе чуть меньшего диаметра, чем будущее место жительства хомута, формируем пофиль основной части хомута. Это удобно делать двумя парами плоскогубцев около среза трубы:
Вложение:
DSCI0143.JPG [ 505.46 КБ | Просмотров: 2333 ]

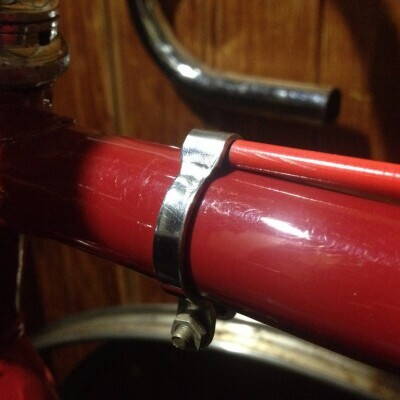

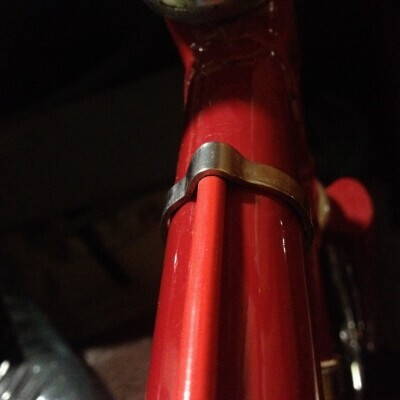

Ву-а-ля.
Вложение:
DSCI0144.JPG [ 575.14 КБ | Просмотров: 2333 ]

Вложение:
image-24-10-14-07-35.jpeg [ 142.55 КБ | Просмотров: 2333 ]

Вложение:
image-24-10-14-07-35-1.jpeg [ 117.02 КБ | Просмотров: 2333 ]

_________________
Мастер спорта по езде за хлебушком на велосипеде. Играющий тренер.
Мой гараж
Хороший крокодиловод - враг прогресса и экономики.


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Гараж Кисы
СообщениеДобавлено: 25.10.2014 00:57
Аватара пользователя

Сообщения: 17280
Изображения: 13
Город: Киев
Пол: Муж
Возраст: 43
Зарегистрирован:07.10.2010
Пафнутий
Спасибо Паша. Вот об этих "литейного характера тонкостях с тигелем" я и просил прассказать, кто знает. Ты и рассказал. Спасибо :beer:

_________________
Мастер спорта по езде за хлебушком на велосипеде. Играющий тренер.
Мой гараж
Хороший крокодиловод - враг прогресса и экономики.


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Гараж Кисы
СообщениеДобавлено: 25.10.2014 01:15
Аватара пользователя

Сообщения: 4531
Изображения: 0
Город: Зеленодольск
Пол: Муж
Возраст: 47
Зарегистрирован:08.07.2014
kisa
Всегда рад помочь :smile:

_________________
Отправлено с моего стационарного компьютера используя мышь
Дороти
Проект "Зигфрид"
Про металлы и сплавы
Праздник, который всегда с собой - это не нычка с ганджубасом, а дурная голова, за которой ногам покоя нет


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Гараж Кисы
СообщениеДобавлено: 25.10.2014 01:27
Аватара пользователя

Сообщения: 4896
Город: UA
Пол: Муж
Зарегистрирован:23.05.2013
kisa
Класс, прям как настоящие :D
0,5 мм нержавейки хватит, думаю, для таких хомутов?

_________________
«Конструкция вдесятеро важнее материала.» andr


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Гараж Кисы
СообщениеДобавлено: 25.10.2014 01:52
Аватара пользователя

Сообщения: 17280
Изображения: 13
Город: Киев
Пол: Муж
Возраст: 43
Зарегистрирован:07.10.2010
Да чего б не хватило? Если слишком дохлые ушки окажутся, их сдвоить можно - перегнуть концы вдвое. Потому что мои шампура 1 мм грубоваты немного для этого. Но их дохрена, поэтому и в яхте оснастка из них попадается, и в велах :D

_________________
Мастер спорта по езде за хлебушком на велосипеде. Играющий тренер.
Мой гараж
Хороший крокодиловод - враг прогресса и экономики.


Вернуться к началу
shoppage  personalpage P Персональный альбом
