 Заголовок сообщения: Re: Re:
СообщениеДобавлено: 25.03.2014 17:54

Сообщения: 108
Город: Полтава
Пол: Муж
Возраст: 40
Зарегистрирован:14.06.2010
Бегущая Черепаха писал(а):
В Вас стоїть рідна система (не заїждженим,як на мене малюнком зірки) що з нею не так ?

Чомусь здається, що клини, то моветон...


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Re:
СообщениеДобавлено: 25.03.2014 17:58
Аватара пользователя

Сообщения: 10560
Город: Львів
Пол: Муж
Возраст: 36
Зарегистрирован:13.03.2013
matsyk писал(а):
Бегущая Черепаха писал(а):
В Вас стоїть рідна система (не заїждженим,як на мене малюнком зірки) що з нею не так ?

Чомусь здається, що клини, то моветон...

все Ви попали :facepalm: :ROFL: чекайте вечора ... і вони прийдуть )))
ПС: гляньте моє попереднє повідомлення я відредагував,там єталон моветона під спойлером :eek:

_________________
ИзображениеBeerBike&Co


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения:
СообщениеДобавлено: 25.03.2014 18:19

Сообщения: 108
Город: Полтава
Пол: Муж
Возраст: 40
Зарегистрирован:14.06.2010
З'їздив в гараж сфотографував, поки вони не прийшли ))
Ввечері викладу фото


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Дедушкина "Украина"
СообщениеДобавлено: 25.03.2014 20:30
Аватара пользователя

Сообщения: 17263
Изображения: 13
Город: Киев
Пол: Муж
Возраст: 43
Зарегистрирован:07.10.2010
"Ви звали? Я прийшов! Налийте ж..." © Л. Подерев'янський


:ROFL:
Снимаем шатуны - откручиваем гайки не совсем (!), а так, чтобы она слегка поднялась над концом болта, точнее, резьбовой части клина (чтобы по резьбе не лупить). Выбиваем аккуратно, лучше через проставку из мягкого металла (у меня медный стержень для этого размером с палец :) . Разбираем каретку (правая чашка, которая до упора вкручена имеет левую резьбу!). Аккуратно откладываем советские подшипники в сторону - сейчас такие по качеству не продают). Чистим-моем. Убеждаемся, что дорожки под подшипники не покоцаны, шарики не выщерблены и т.п. Если шарики целые, но выпадают из сепаратора - не страшно, потом запихаем на место.

Подробно о велоподшипниках viewtopic.php?f=31&t=160854&start=525#p1243347

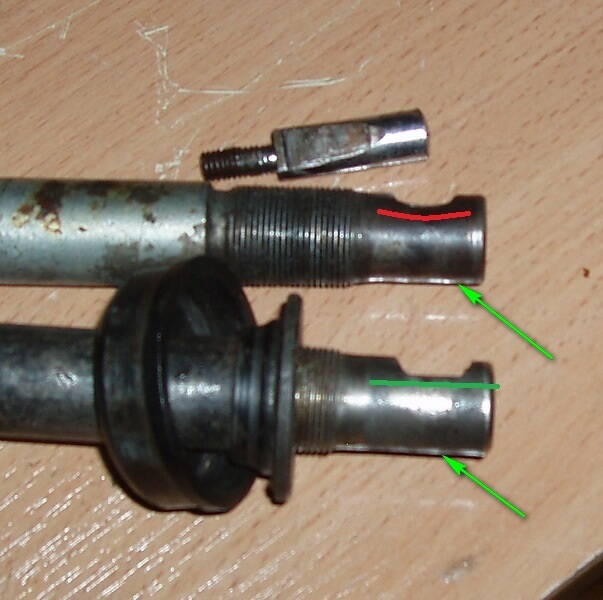

Проверяем неубитость посадочных мест (!). Бывает, ось заметно протёрта болтавшимся шатуном в местах, показаных стрелками - аж до ступенек по 0.5-1 мм. Увы, такое - на свалку, или... да лучше на свалку. На фотке у осей с этим всё в порядке. Самое важное - посадочные места под сами клинья. Они должны быть конкретно плоскими по всей поверхности лысок. Нижняя ось в порядке, а верхняя так разбита клином, что аж край полукруглый. Здесь слесарная магия бессильна. Заодно на фото показан б/у, но отличный клин, который я намерен использовать на довольно пафосном проекте. Кстати, этот клин на год старше меня.

Вложение:
P1010404.JPG [ 106.2 КБ | Просмотров: 4150 ]


Всё в порядке? Закладываем смазку (Литол (!), положено 30-50% объёма подшипника), собираем.

Осматриваем шатуны. Отверстия под ось большое и под клин перпендикулярное маленькое должны быть круглыми, не в коем случае не овальными. В принципе, это лечится, но долго рассказвывать. Иметь цилиндрическую форму. Короче, быть не раздолбаными (!).

Если всё в порядке, можно привести в порядок хром - очистить, протравить лимонной кислотой и т.п. Кривость звёздочки проще и даже умнее выправить потом - после монтажа. Не мешает сейчас проверить резьбу под педали.

Клинья (!) должны быть круглыми, без заусенцев, с плоской косой плоскостью :) . Допускается мелкие огрехи подчухать напильником. Гайки лучше брать нержавеющие - родные легко срываются.

Приступаем к монтажу. (ё-моё текста больше, чем работы :shock: ). Клинья вставляются против вращения педалей (!), т.е. при работе он движется по кругу головой вперёд, резьбой назад :D . Тщательно следим, чтобы плоскость клина красиво легла там внутри на плоскость лыски на валу (!).

Забиваем клинья на место, накручиваем гайки через шайбы, подтягиваем. Помним, что дури у нас хватет, а сталь там не очень, и детальки маленькие.

UPD Уточняю на всякий случай после воплей одного дебила: Гайки не предназначены для запрессовки клина на место. Запрессовка производится молотком через проставку. А гайки только фиксируют конструкцию от разбалтывания - контрят.
/UPD

Длительной практикой я убедился, что обычный ключ на 10 нужно держать пальцами (!) за самый конец, противоположный от нашей гайки - тогда если крутить со всей дури, до боли в тех пальцах, и затяжка получается нормальной, и резьба целой.

Чего многие не делают, потом жалуются. (!) Дотянув до сработки динамометрического ключа боли в пальцах, нужно подстучать клин молотком (чтобы не покоцать его, лучше делать это, например, через медную проставку). Он слегка просядет ещё и позволит ещё немного подтянуть гайку.
Попеременно подбиваем клин и подтягиваем гайку несколько раз (!), пока она не перестанет подтягиваться. Выступающий слишком длинный конец резьбовой части клина потом можно обрезать, чтобы торчало только 2-3 мм резьбы. Тогда штаны целее будут. Иногда туда накручивают вторую гайку - особенно это полезно, если на первой (или на клине под ней) резьба вызывает опасения.

Вуаля!

Новые веяния (рекомендую, хоть недавно начал так делать). Перед монтажом всей этой лабуды нужно прогреть кипятком шатуны в районе оси. Естественно, ось и клинья должны остаться холодными. Не облить слегка (моментально остынут), а именно хорошо прогреть, чтобы они как можно дольше оставались горячими. Я в подходящей миске с водой довожу до кипения и кипячу ещё несколько минут. Остывая, они плотнее обожмут сопрягаемые детали. К тому же та коррозия, которая слекга образуется (много её там пло-любому не будет) внутри соединения, ещё дополнительно умсилит и уплотнит его. Кто знаком со стройкой - есть приём заделки анкеров в стену, основаный на подобном эффекте.

(!)Важный момент:

Все комплектующие должны быть родом из СССР. Чем старше - тем лучше. Попадался брак, конечно, но до наших дней он не дожил. Абсолютно всё, что сейчас продаётся в магазинах, не выдерживает сравнения даже с советским браком. Клятвенные заверения продавца, что оно из советских запасов, могут быть неправдой. Большинство кЕтайских произврдителей тщательно копируют советские детали, но...
Исключением могут быть минские детали - во всяком случае, мне не попадалось некачественного ничего, включая 1994 и 2002 год :) . Никакие "калёные", "ремонтные" (это отдельная песня) клинья не стоят внимания ВООБЩЕ. Да и оси тоже.

Вся работа занимает намного меньше времени, чем я потратил на этот текст (между прочим, жрать хочу :smile: ). Если в детстве Вы тратили на это 5 минут, то сейчас, соблюдая всё, что я тут накарябал, потратите 6. И забудете.
Сравнительное описание этого узла разных моих велов viewtopic.php?f=31&t=160854&start=390#p1212317

_________________
Мастер спорта по езде за хлебушком на велосипеде. Играющий тренер.
Мой гараж
Хороший крокодиловод - враг прогресса и экономики.


Последний раз редактировалось kisa 21.08.2014 15:25, всего редактировалось 7 раз(а).

Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Дедушкина "Украина"
СообщениеДобавлено: 25.03.2014 20:48
Аватара пользователя

Сообщения: 17263
Изображения: 13
Город: Киев
Пол: Муж
Возраст: 43
Зарегистрирован:07.10.2010
http://water-closet.narod.ru/prikol_toilet_paper.htm - похоже, если стравнить объём текста с практической сложностью описываемого процесса :yes:

_________________
Мастер спорта по езде за хлебушком на велосипеде. Играющий тренер.
Мой гараж
Хороший крокодиловод - враг прогресса и экономики.


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Дедушкина "Украина"
СообщениеДобавлено: 25.03.2014 20:51
Аватара пользователя

Сообщения: 10560
Город: Львів
Пол: Муж
Возраст: 36
Зарегистрирован:13.03.2013
О, новий рівень :D Kisa, вже не переконує - він просто пише інструкцію :D
matsyk, Ви ще хочете дешевий кЄтайський квадрат ?! :cool:
ПС: А насправді давайте фотку системи,яка в Вас стоїть на "Україні"

_____________________________________________________________________
Далі шукаю лівий шатун від "Салюта" для системи під клин :roll:

_________________
ИзображениеBeerBike&Co


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Дедушкина "Украина"
СообщениеДобавлено: 25.03.2014 21:02
Аватара пользователя

Сообщения: 17263
Изображения: 13
Город: Киев
Пол: Муж
Возраст: 43
Зарегистрирован:07.10.2010
:oops: Попробую исправиться...
1. Прямым тайным голосованием выбирается направление откручивания правой чашки каретки... Не :no:

:D Ай, да чё выделываться - я ж по политическим убеждениям не демократ, а наоборот - гетеросексуал :yes:

Да, шутки-шутками (в которых есть доля шутки :) ) пока не забыл: тут коллега denis_ber поделился ссылкой на интересные (я не сказал "крутые", "лучшие" и т.п. :smile: ) обода для подобных проектов: http://usi.ua/velo/index.php?gi=3&st=5

Имхо, отличная находка!
Всё-таки они мягче двойных, а на дорожниках и близких велах это достоинство, и самые лёгкие из легко доставаемых. Широкие - 21 мм. Могуи использоваться с ободным тормозом. Хз, если б на те дорожники и пас-рейсеры, которые я сейчас горожу или планирую, не нужны были именно стальные обода - я б такие с удовольствием купил. Да цена ещё..

Кстати, оказавшись рядом с магазином ЮСИ зимой, я на витрине естественно, осмотрел современные ХВЗ, и на Украине почему-то взгляд задержался на ободах с шинами. Правильно смотрятся :yes:

_________________
Мастер спорта по езде за хлебушком на велосипеде. Играющий тренер.
Мой гараж
Хороший крокодиловод - враг прогресса и экономики.


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Дедушкина "Украина"
СообщениеДобавлено: 25.03.2014 21:10

Сообщения: 108
Город: Полтава
Пол: Муж
Возраст: 40
Зарегистрирован:14.06.2010

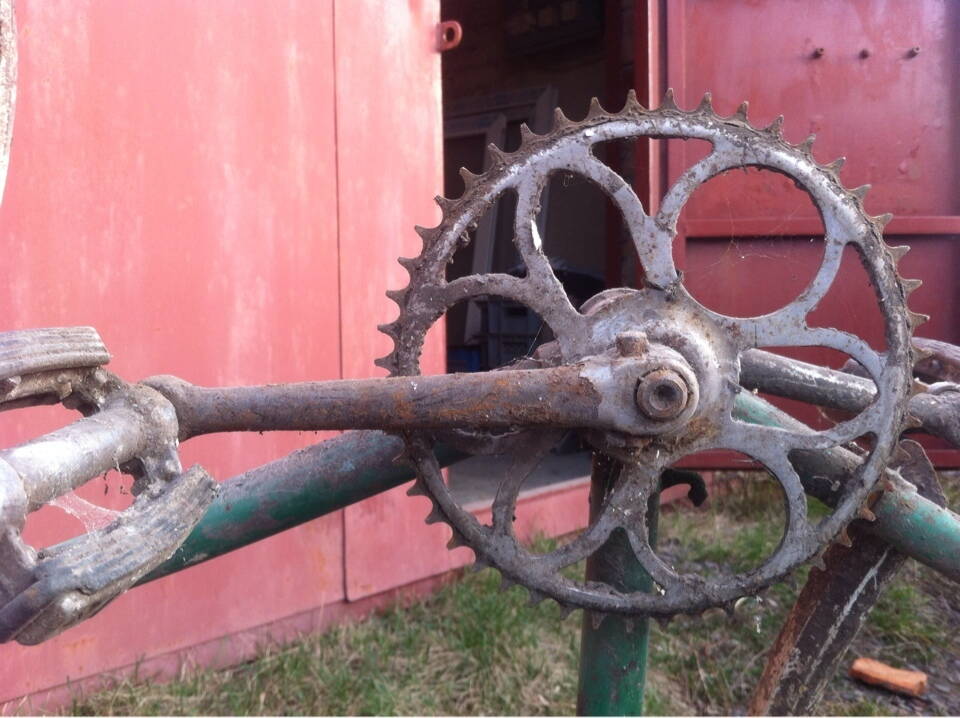

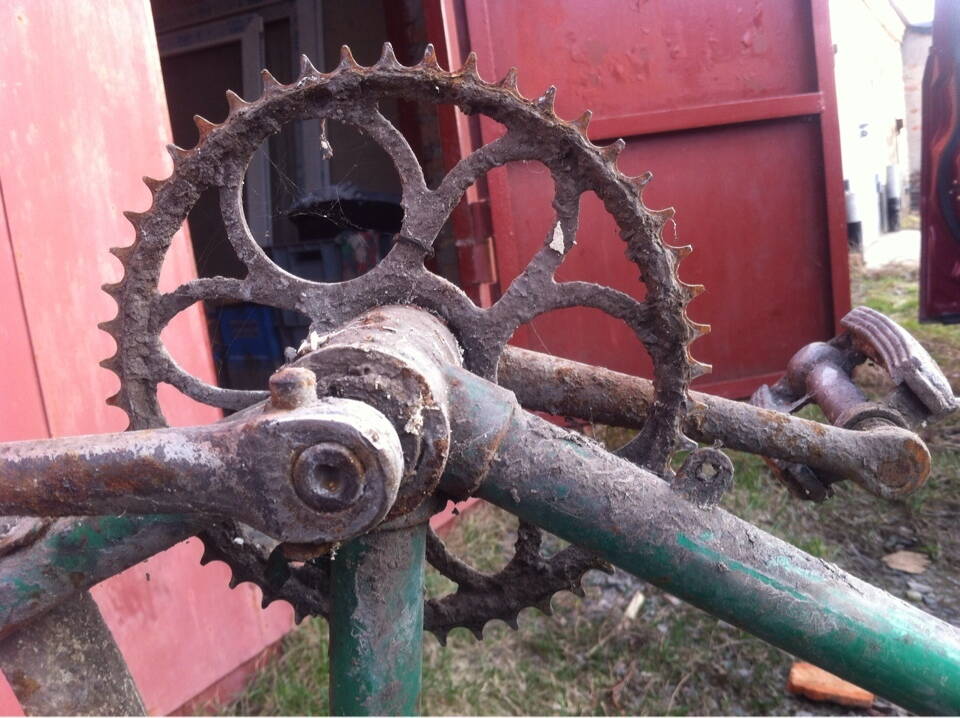

Фото системы:
Вложение:
image-25-03-14-20-07.jpeg [ 271.12 КБ | Просмотров: 4138 ]

Вложение:
image-25-03-14-20-08.jpeg [ 298.51 КБ | Просмотров: 4138 ]


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Дедушкина "Украина"
СообщениеДобавлено: 25.03.2014 21:20
Аватара пользователя

Сообщения: 17263
Изображения: 13
Город: Киев
Пол: Муж
Возраст: 43
Зарегистрирован:07.10.2010
Хром облез - хреново :sad: Красить шатуны бесполезно - очень некрасиво вытираются. Неплохо бы найти аналогичные необлезлые (не новые). Здесь могут быть разбиты ось или клинья, а может чего и выжило. Всё равно все детали отмойте и осмотрите перед тем, как выбрасывать.
Педали , возможно, подлежат восстановлению.
Насчёт вариантов системы чуть позже отпишусь.

_________________
Мастер спорта по езде за хлебушком на велосипеде. Играющий тренер.
Мой гараж
Хороший крокодиловод - враг прогресса и экономики.


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Дедушкина "Украина"
СообщениеДобавлено: 25.03.2014 21:23
Аватара пользователя

Сообщения: 10560
Город: Львів
Пол: Муж
Возраст: 36
Зарегистрирован:13.03.2013
matsyk писал(а):
Фото системы:

Питання відпали, разом з гальванікою :sad:
Шукайте б/у систему, або переходьте на квадрат :smile:

_________________
ИзображениеBeerBike&Co


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Дедушкина "Украина"
СообщениеДобавлено: 25.03.2014 21:53

Сообщения: 108
Город: Полтава
Пол: Муж
Возраст: 40
Зарегистрирован:14.06.2010
Бегущая Черепаха писал(а):
Питання відпали, разом з гальванікою :sad:
Шукайте б/у систему, або переходьте на квадрат :smile:

знач все ж таки квадрат...


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Дедушкина "Украина"
СообщениеДобавлено: 25.03.2014 22:07
Аватара пользователя

Сообщения: 10560
Город: Львів
Пол: Муж
Возраст: 36
Зарегистрирован:13.03.2013
matsyk писал(а):
Бегущая Черепаха писал(а):
Питання відпали, разом з гальванікою :sad:
Шукайте б/у систему, або переходьте на квадрат :smile:

знач все ж таки квадрат...

Я такого не казав :D

Виключно моя думка: Якщо з мінімальним бюджетом - то 100% під клини, шукати стареньку б/у с-му в доброму стані, вони і гарні і то,що Ви хотіли з закосом на вінтаж.
Якщо ж вирішити виділяти більшу суму (від 400 грв.). Дешевше в нормальному вигляді врядчи найдете, хіба знову таки б/у з тих самих голандських/німецьких байків.
А за цю кЄтайську рєпліку може Евгений76 підскаже, в нього вроді така стоіть, до речі він не давно мав справу і з клинами !

_________________
ИзображениеBeerBike&Co


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения:
СообщениеДобавлено: 25.03.2014 22:09

Сообщения: 108
Город: Полтава
Пол: Муж
Возраст: 40
Зарегистрирован:14.06.2010
Так я й дивлюся по форуму, що кЄтайська каретка в принципі буває більш менш нормальною...


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Дедушкина "Украина"
СообщениеДобавлено: 25.03.2014 22:20

Сообщения: 108
Город: Полтава
Пол: Муж
Возраст: 40
Зарегистрирован:14.06.2010
Цитата:
пока не забыл: тут коллега denis_ber поделился ссылкой на интересные (я не сказал "крутые", "лучшие" и т.п. :smile: ) обода для подобных проектов: http://usi.ua/velo/index.php?gi=3&st=5

Имхо, отличная находка!
Всё-таки они мягче двойных, а на дорожниках и близких велах это достоинство, и самые лёгкие из легко доставаемых. Широкие - 21 мм. Могуи использоваться с ободным тормозом. Хз, если б на те дорожники и пас-рейсеры, которые я сейчас горожу или планирую, не нужны были именно стальные обода - я б такие с удовольствием купил.

А что-то типа интернет магазина у них есть? Где ж их купить? Искать кого-то надо, пересылать....
Тоже самое с системой БУ, искать, восстанавливать...
Мне уже брат вопросы начал задавать, зачем мне все это? Не проще ли купить, если хочется немного покататься :)


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Дедушкина "Украина"
СообщениеДобавлено: 25.03.2014 22:23
Аватара пользователя

Сообщения: 17263
Изображения: 13
Город: Киев
Пол: Муж
Возраст: 43
Зарегистрирован:07.10.2010
Бюджет нормального квадрата, чтобы по качеству и всему такому равнялся советскому - примерно 470 грн. Говняного, значительно хуже - 200. Иногда везёт, как повезло Жене и как повездло моему дачному другу. И с эстетикой могут быть большие проблемы.


В квадрате на таких проектах есть смысл, если купить с разборки хорошую систему от евроашана гривен за 100, тогда не 470, а 270.

Если делать очень правильно и красиво для псевдоклассики, до кончиков педалей можно уложиться в 1100 грн.

Хочу просто подробный разбор своих систем сделать, но ещё больше хочу ЖРАТЬ :)

В Полтаве вроде есть ЮСИ? Они ХВЗ хозяева. Тогда просто к ним зайти нужно насчёт ободов.

_________________
Мастер спорта по езде за хлебушком на велосипеде. Играющий тренер.
Мой гараж
Хороший крокодиловод - враг прогресса и экономики.


Последний раз редактировалось kisa 25.03.2014 22:32, всего редактировалось 4 раз(а).
