 Заголовок сообщения: Проект "Дамский Ретро ЛВЗ"
СообщениеДобавлено: 15.09.2014 13:38
Аватара пользователя

Сообщения: 8704
Город: Москва
Пол: Муж
Возраст: 41
Зарегистрирован:07.02.2014
Вот и новый проект :smile: дамского велосипеда, будет делаться для жены попросившей сделать велик на красивой ретро раме.
Концепция такая, женский велосипед в пару к "Автоматику" viewtopic.php?f=31&t=207865 по сути это современное прочтение старых велосипедов ХВЗ и ЛВЗ, это будет минимализм и алюминиевые детали, а также втулка Sram автомат.
Парность/схожесть будет специально подчёркиваться схожими техническими решениями и цветовой гаммой.
Что имеется в наличии, рама В-22 1949 года, покрашена заборной краской и В-25 приблизительно 1954 года, много повреждений на раме, фактически раздавлен задний треугольник (год еще надо найти на раме),
В-22 с вилкой без верхнего конуса и гайки, одной чашкой в каретке весит 4800 грамм, В-25 с вилкой, конусом, гайкой и выносом весит 5100, при том что рама В-25 заметно больше по размеру, она точно под 28 колеса, а вот В-22 изначальна была под 26 колеса (28 колеса встают на нее я проверил) по ощущениям и звуку рама 22 на трубах с толстой стенкой, а 25 с заметно более тонкостенными трубами, что подтверждается еще и весом.
Нужно определится на основе какой рамы делать велосипед, В-25 больше по размеру и очень серьезно повреждена, В-22 меньше по размерам, но у нее своя оригинальная резьба на штоке вилки, а гайки конуса и контрящей гайки нет, шансов найти такие не много :sad:
Ну пока фотографии... дальше будет про проблемы :sad: и возможные пути их решения :smile: .


Вложения:

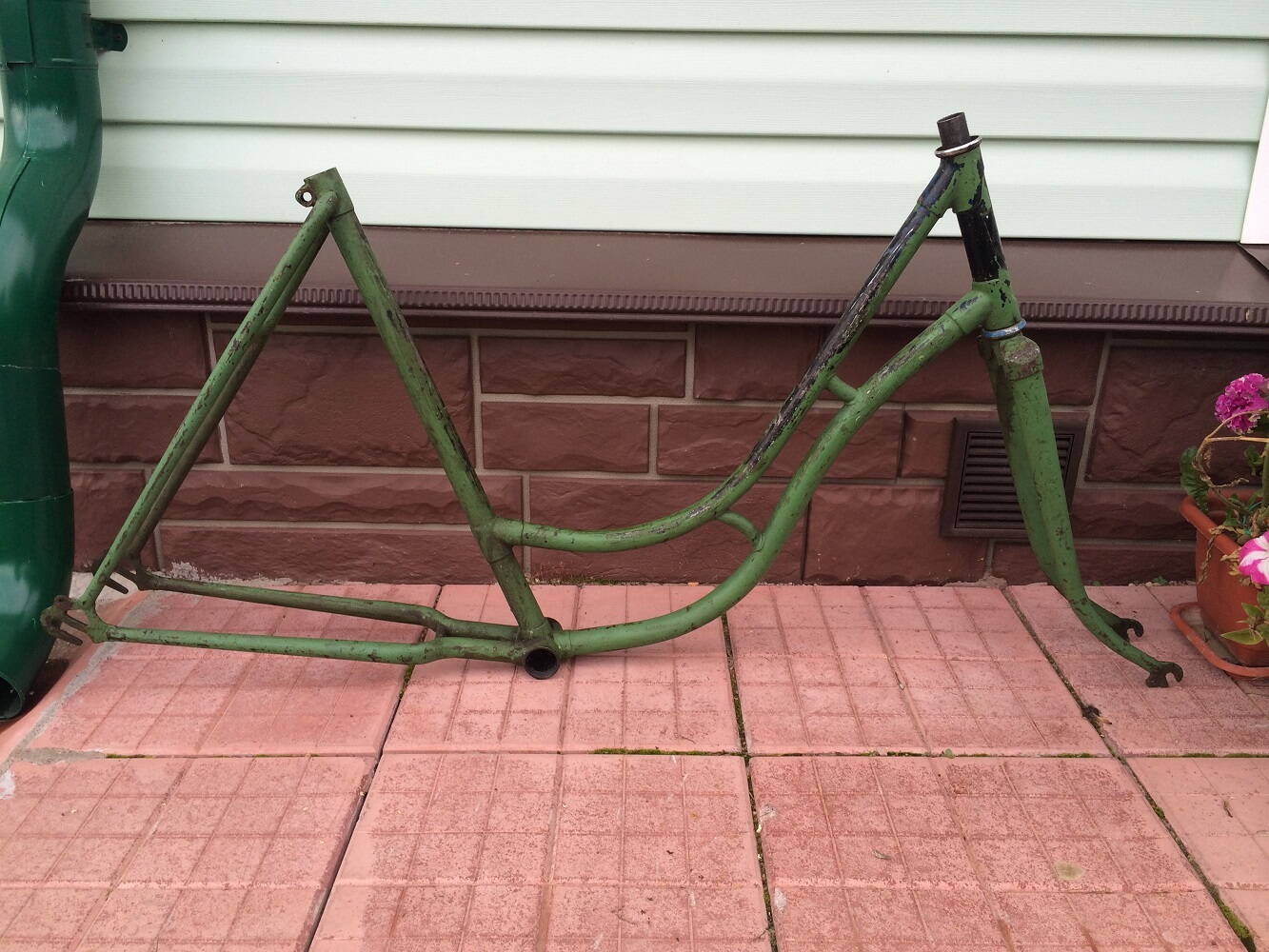

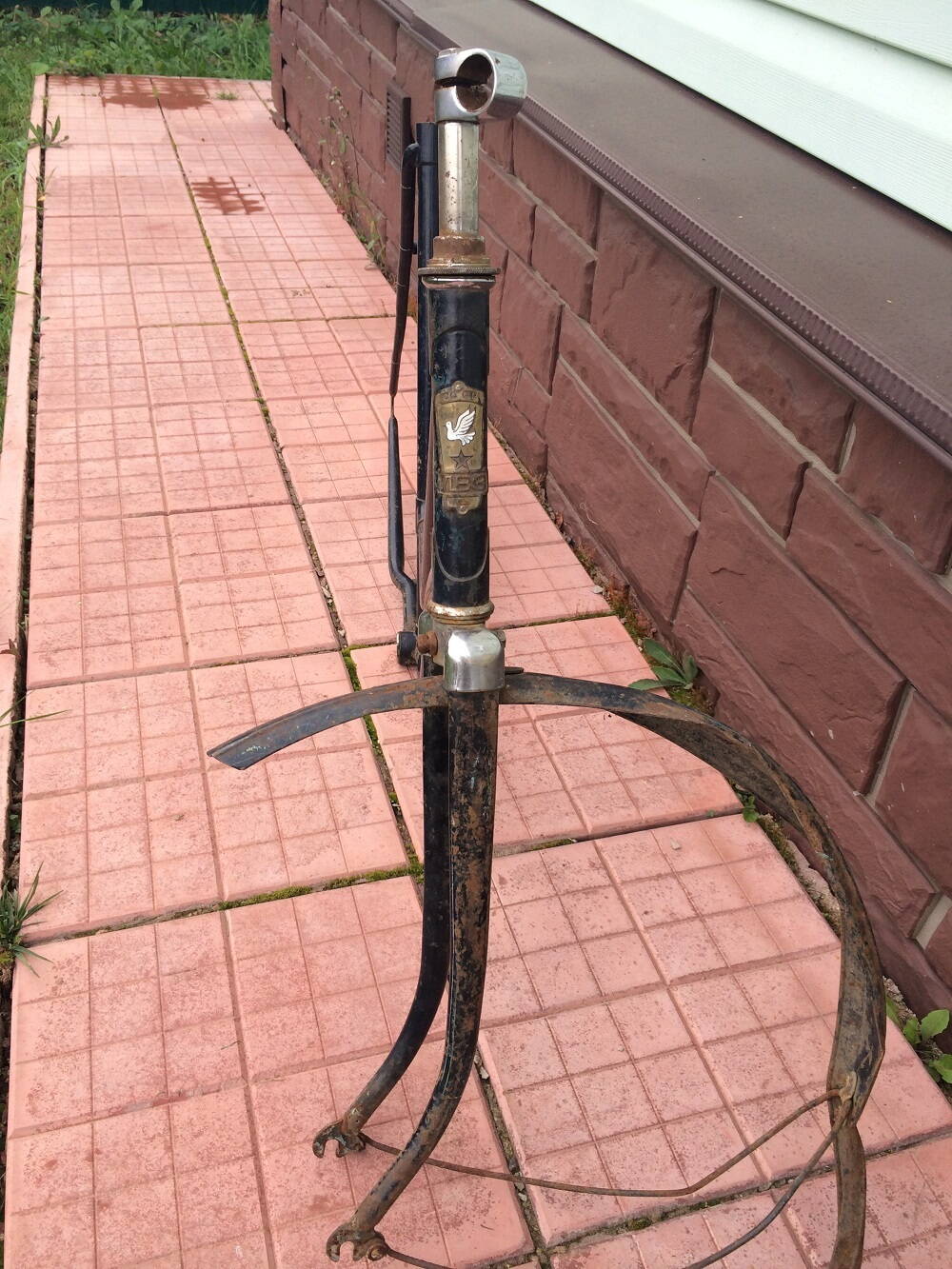

Комментарий к файлу: В-22
IMG_1303.JPG [ 472.13 КБ | Просмотров: 1713 ]

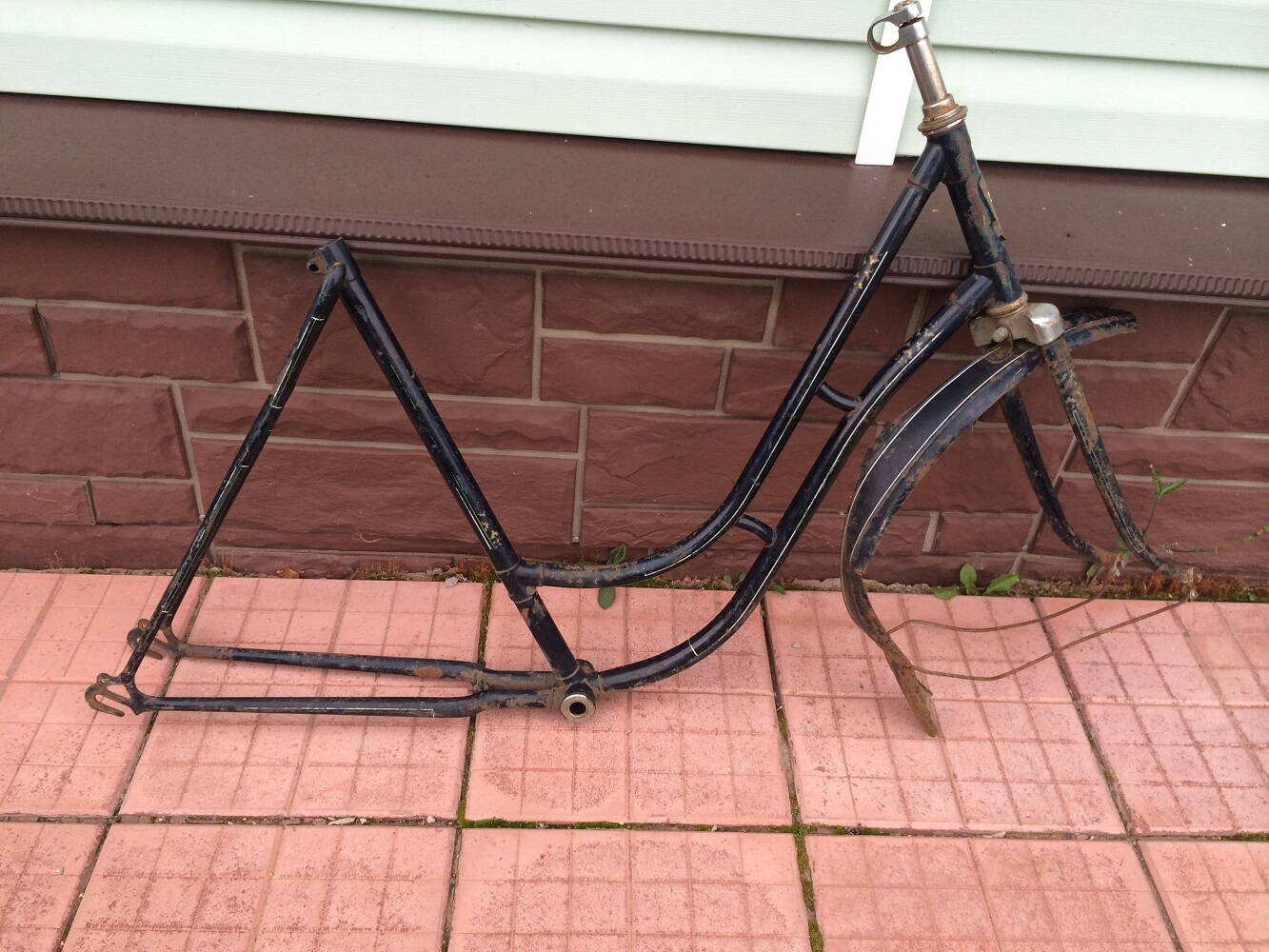

Комментарий к файлу: В-25
IMG_1312.JPG [ 470.97 КБ | Просмотров: 1713 ]

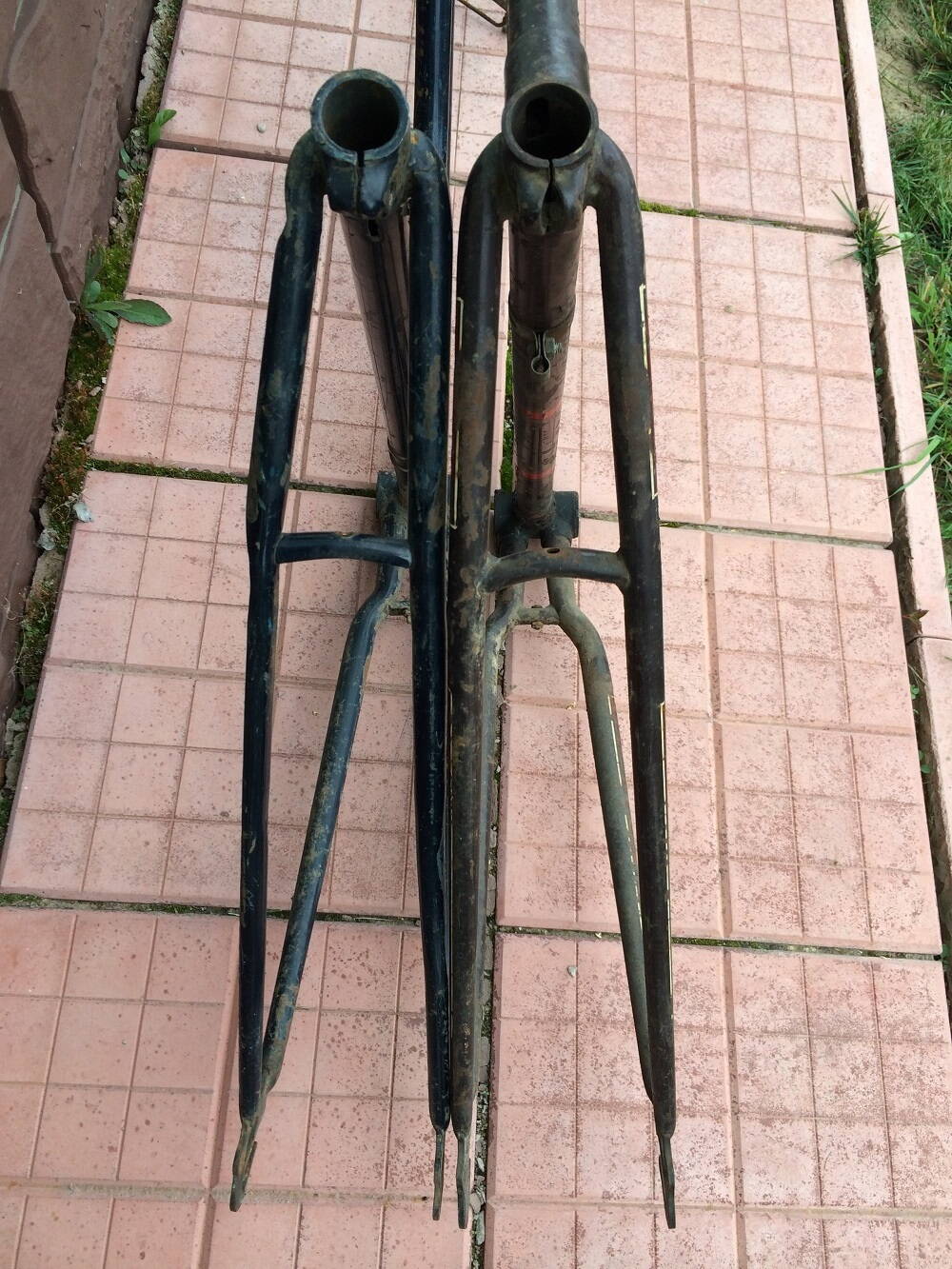

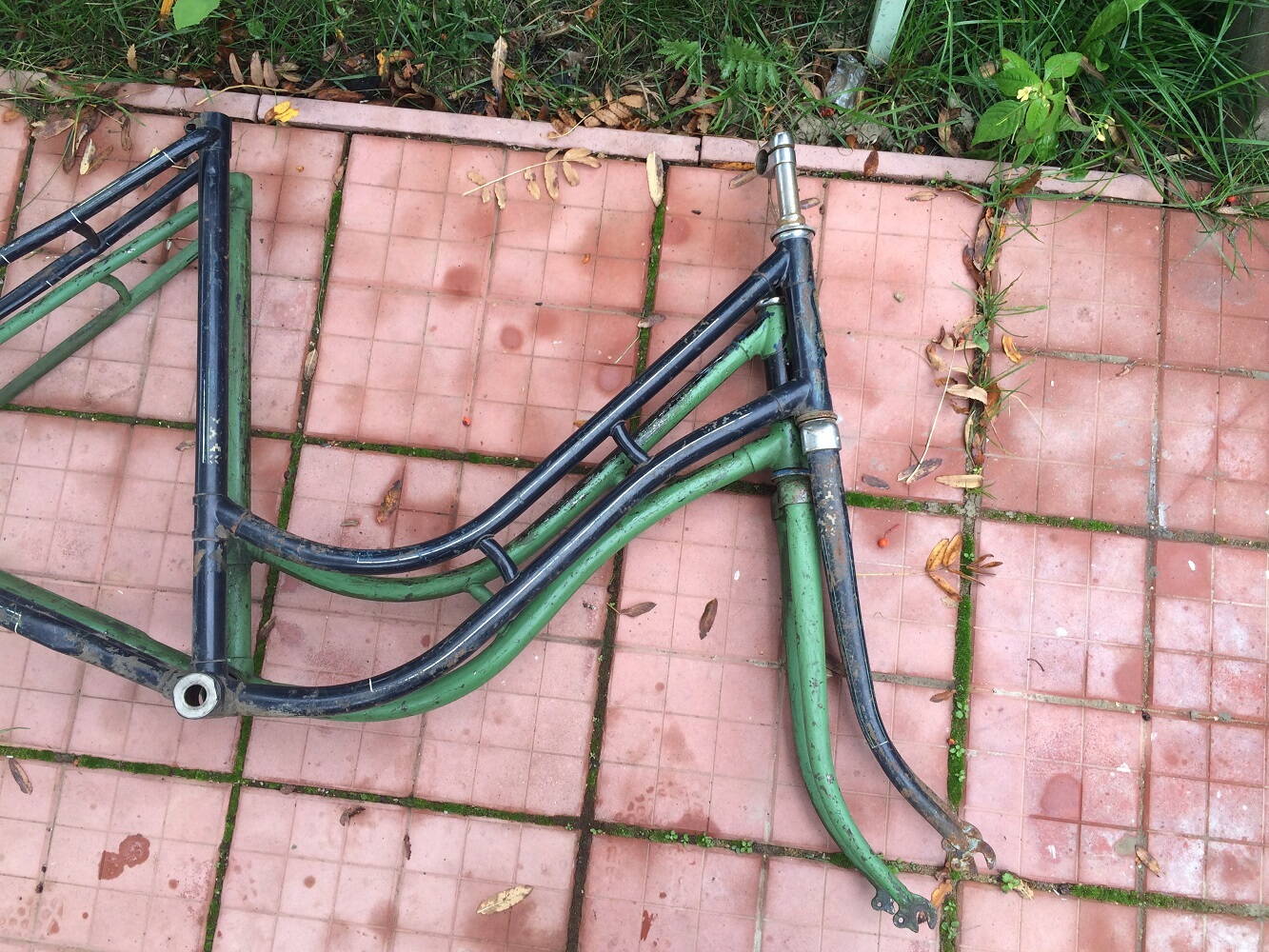

Комментарий к файлу: В-22/В-25 заметны различия в размерах и геометрии.
IMG_1325.JPG [ 626.88 КБ | Просмотров: 1713 ]

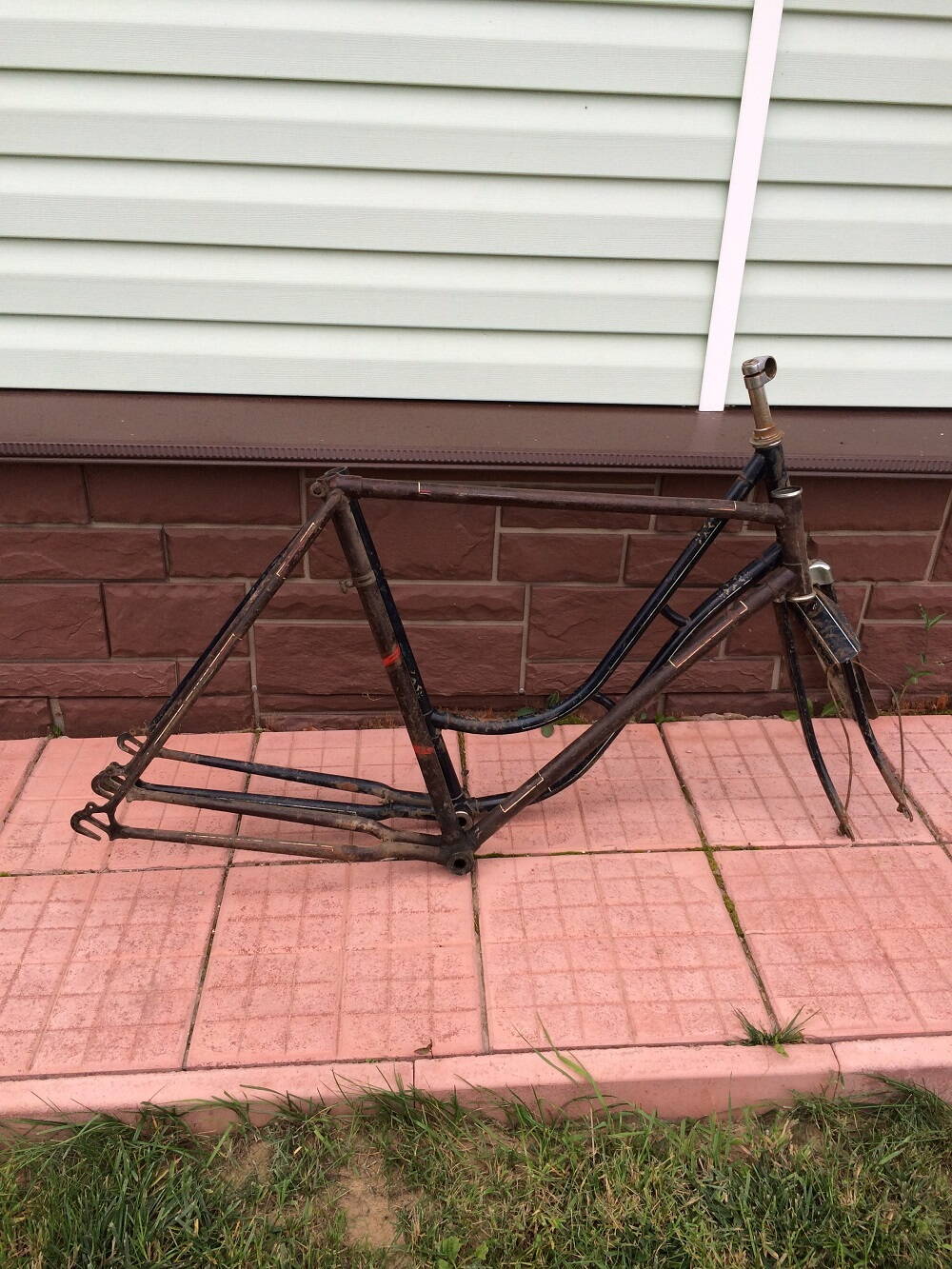

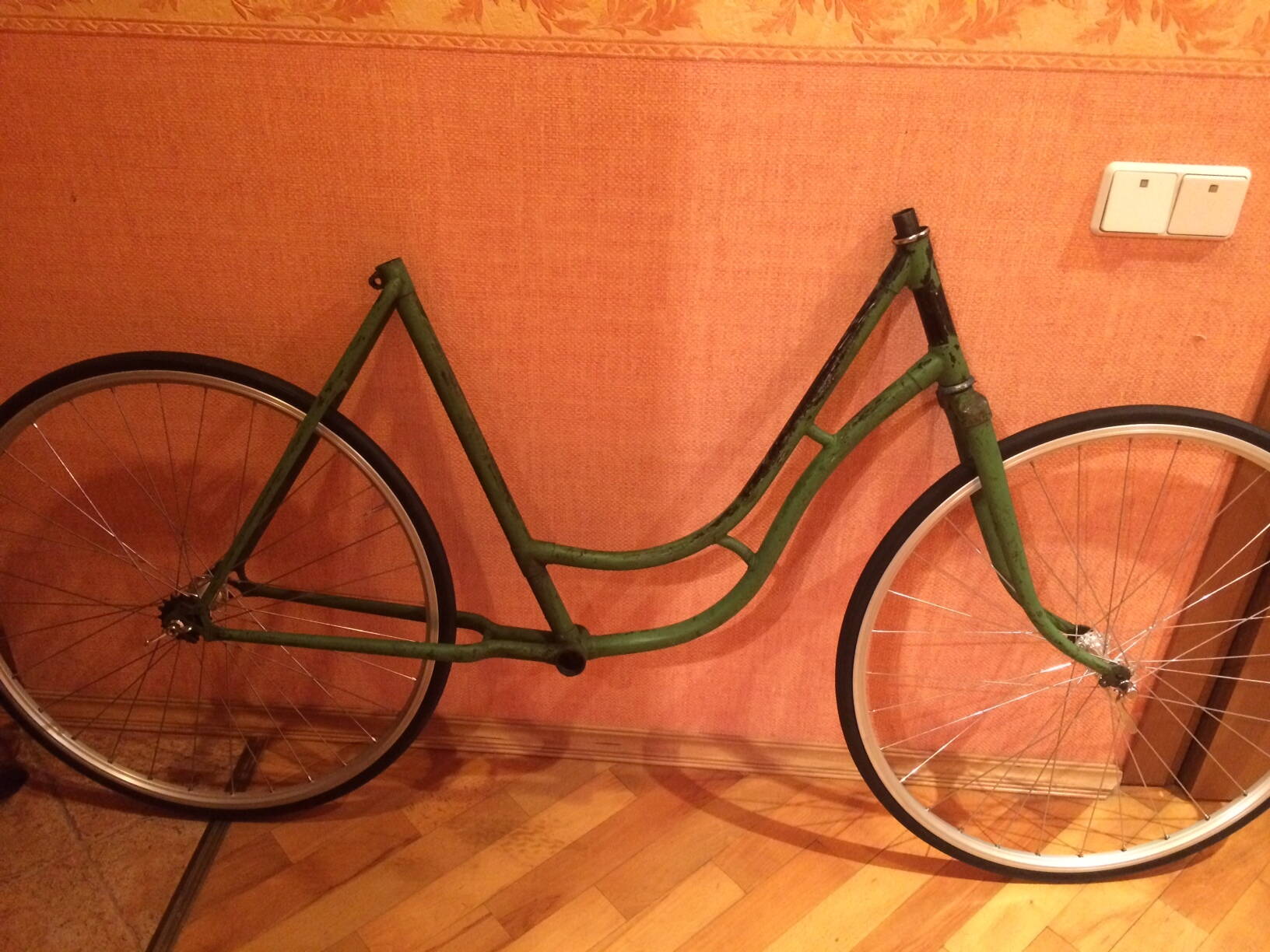

Комментарий к файлу: На 28" колесах
IMG_1243.JPG [ 711.13 КБ | Просмотров: 1688 ]


_________________
Старт Шоссе 1985 год
фестивальный велосипед с настроением

Спорт 1975 года дилемма
концепции)

Велосипеды для семьи 25
шт


Последний раз редактировалось HENK75 15.09.2014 14:30, всего редактировалось 1 раз.
Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Проект "Дамский Ретро ЛВЗ"
СообщениеДобавлено: 15.09.2014 13:52
Аватара пользователя

Сообщения: 8704
Город: Москва
Пол: Муж
Возраст: 41
Зарегистрирован:07.02.2014

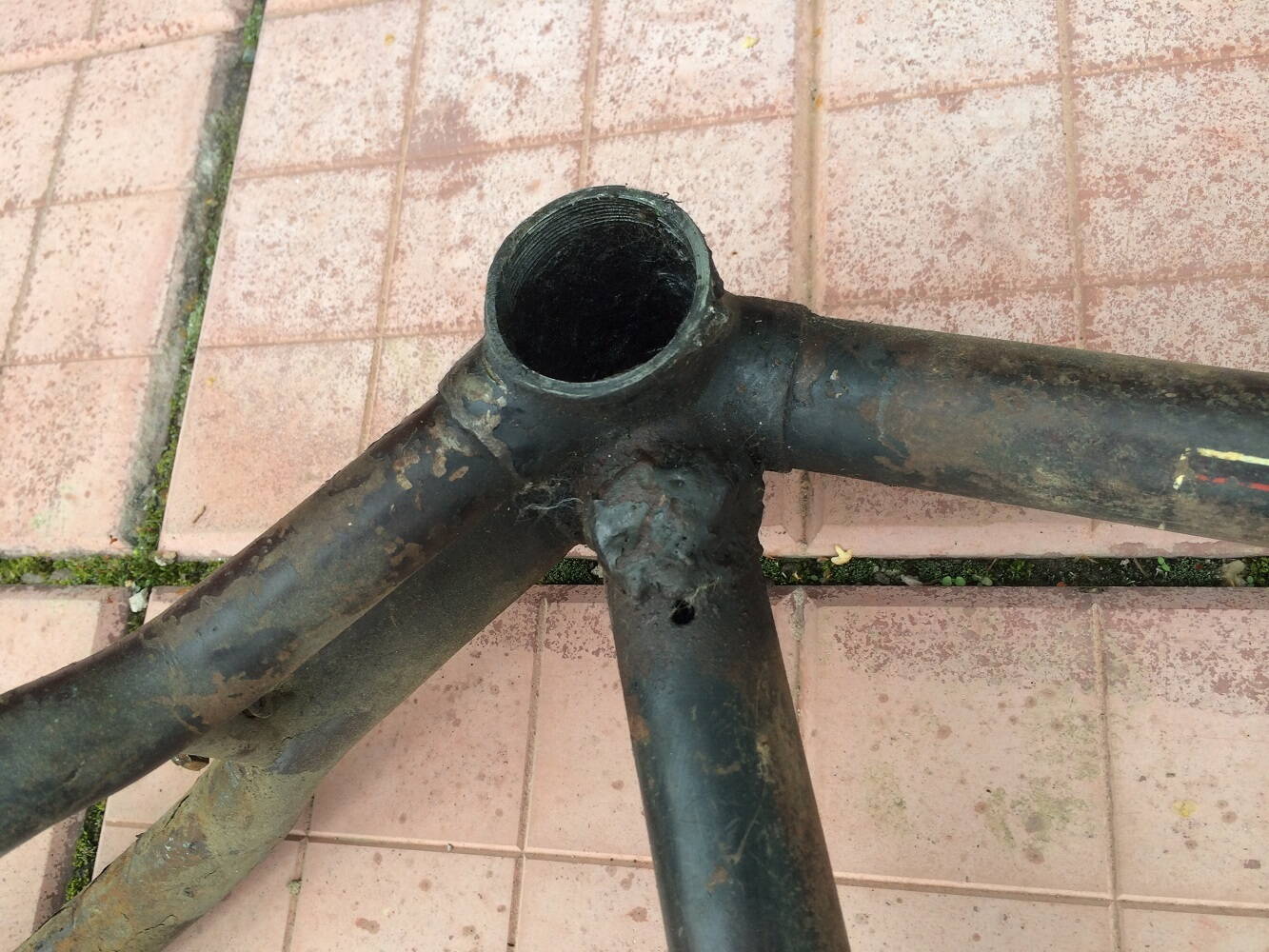

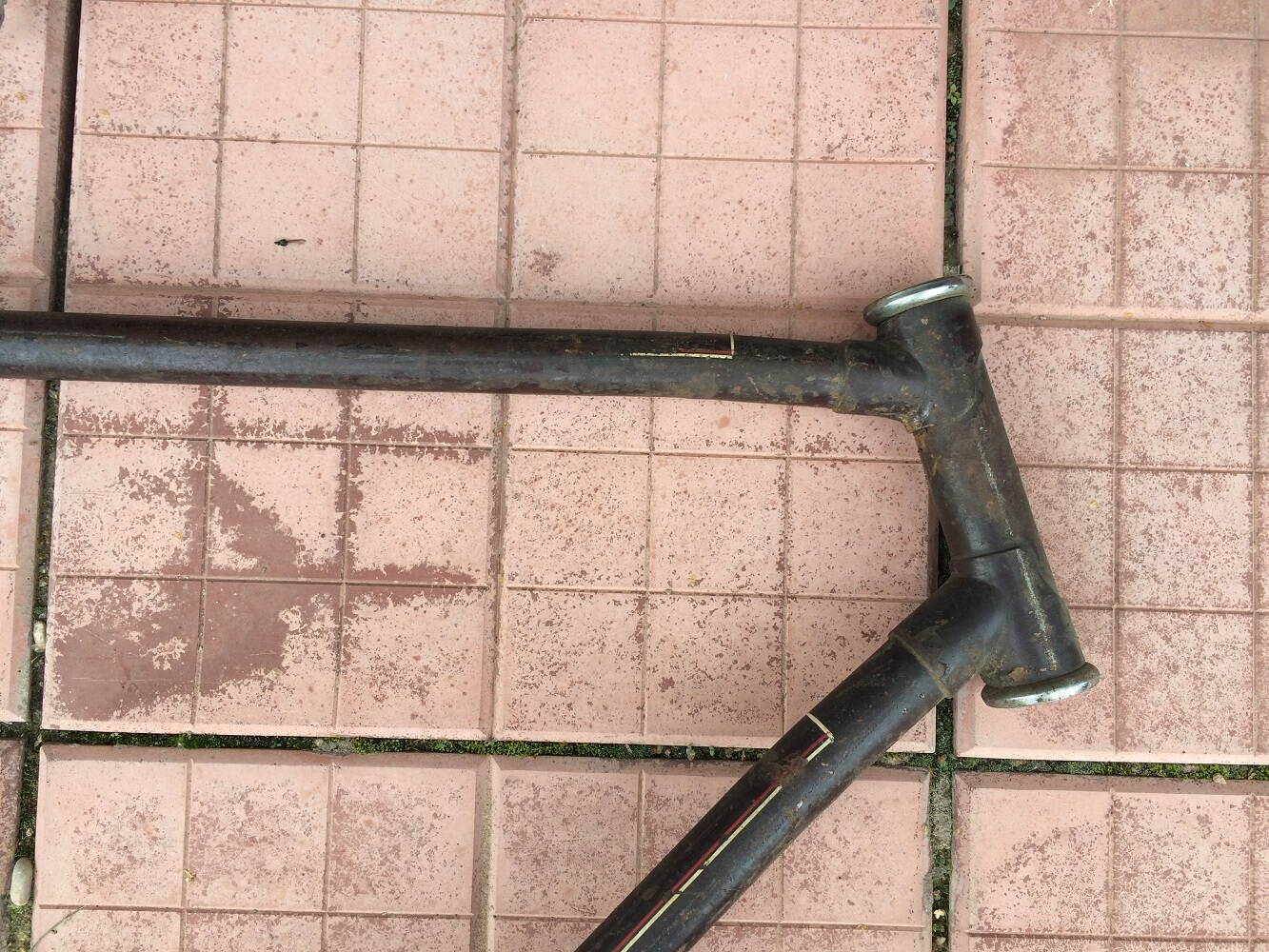

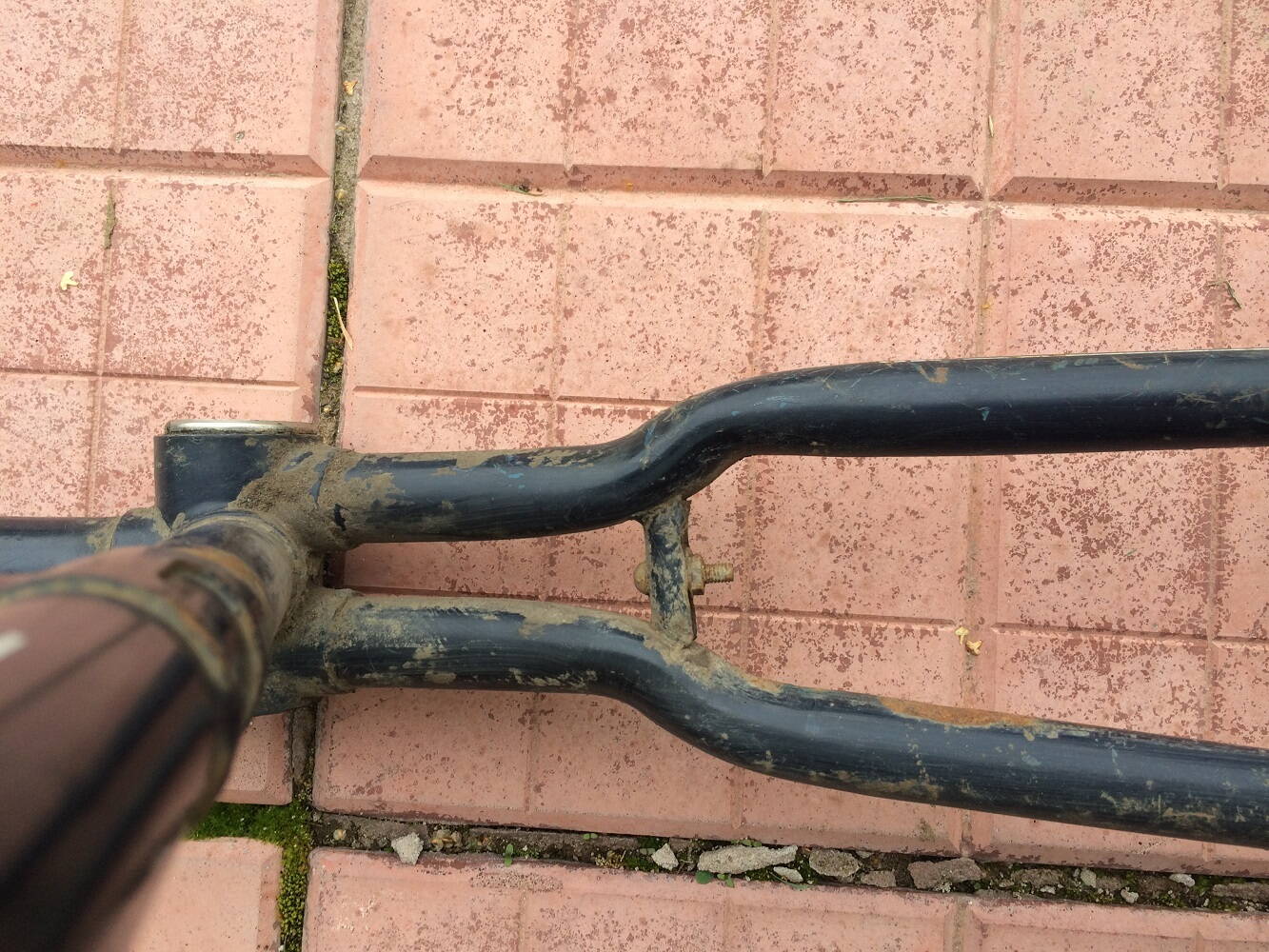

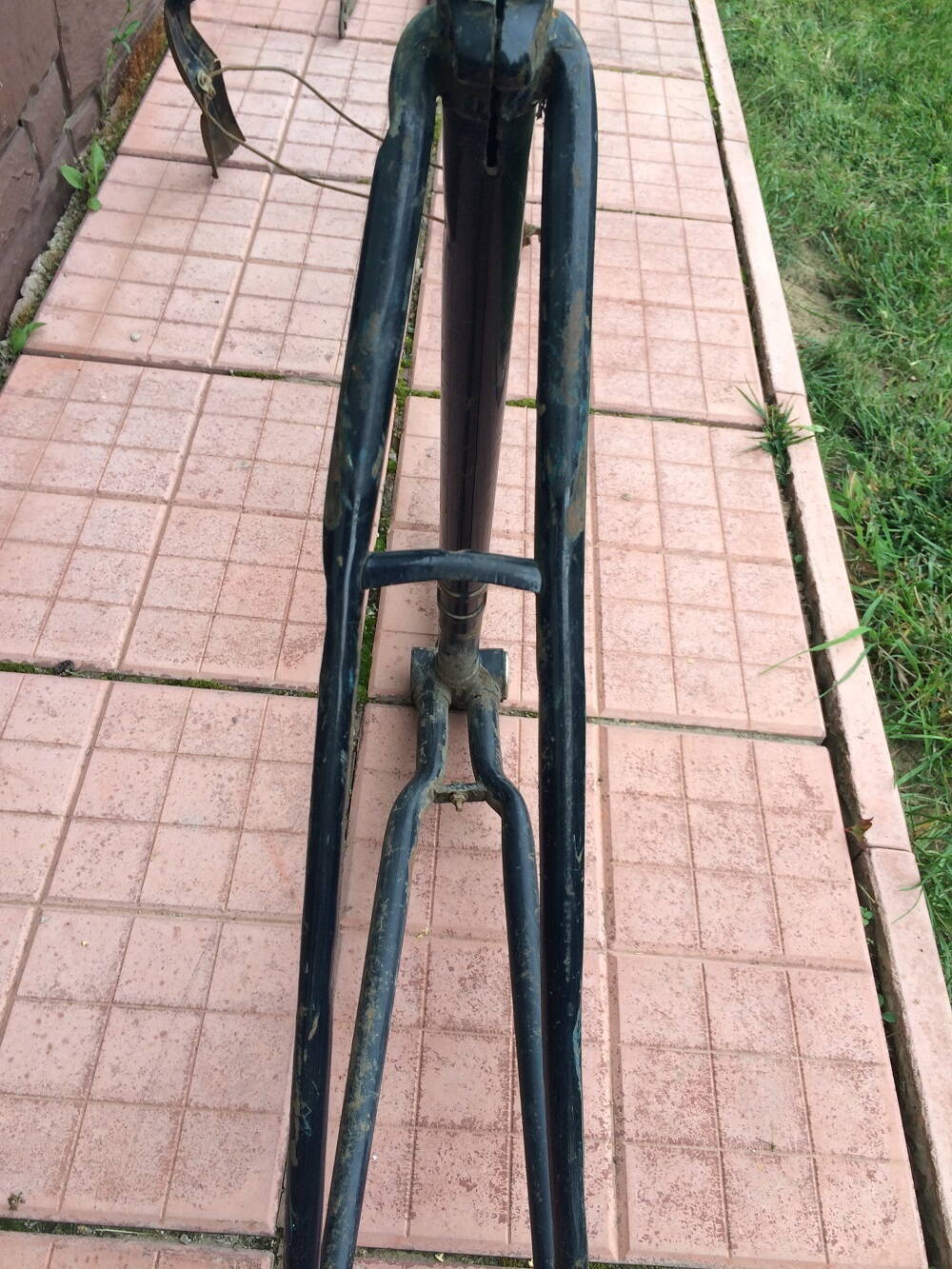

Повреждения у В-25 серьезны и обширны, смята левая косая трубка заднего треугольника, вмятины на подседельной трубе, рама имеет легкую не соосность между рулевой колонкой и подседельной трубой, на фотографии все это видно, ну и наверняка еще что то всплывет из повреждений...


Вложения:

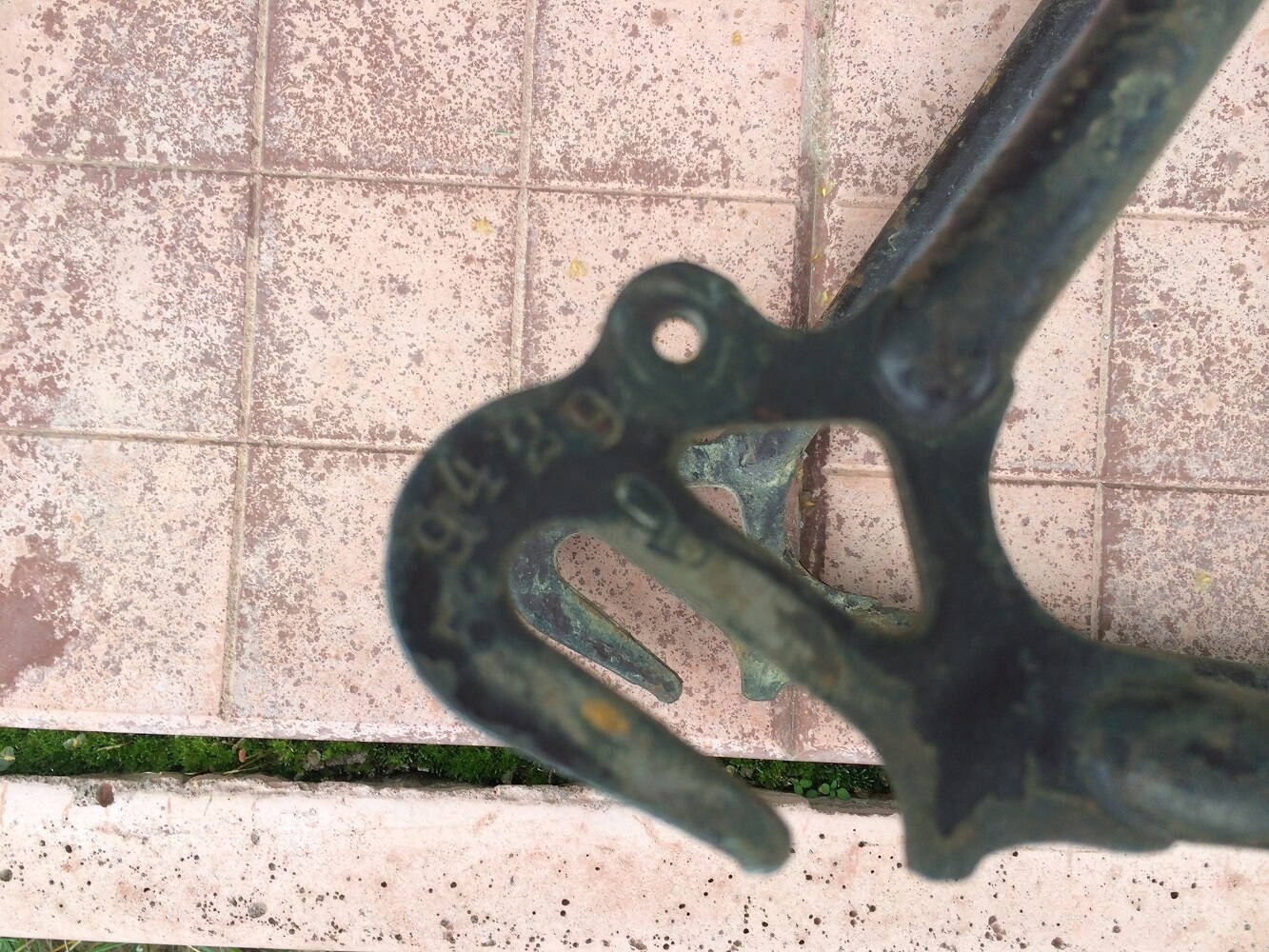

Комментарий к файлу: загнутое перо
IMG_1316.JPG [ 610.08 КБ | Просмотров: 1706 ]
Комментарий к файлу: наиболее сильные повреждения
IMG_1318.JPG [ 562.93 КБ | Просмотров: 1706 ]
IMG_1320.JPG [ 745.34 КБ | Просмотров: 1706 ]
IMG_1321.JPG [ 348.96 КБ | Просмотров: 1706 ]
Комментарий к файлу: не соосность
IMG_1313.JPG [ 552.51 КБ | Просмотров: 1706 ]


_________________
Старт Шоссе 1985 год
фестивальный велосипед с настроением

Спорт 1975 года дилемма
концепции)

Велосипеды для семьи 25
шт
Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Проект "Дамский Ретро ЛВЗ"
СообщениеДобавлено: 15.09.2014 13:55
Аватара пользователя

Сообщения: 8704
Город: Москва
Пол: Муж
Возраст: 41
Зарегистрирован:07.02.2014

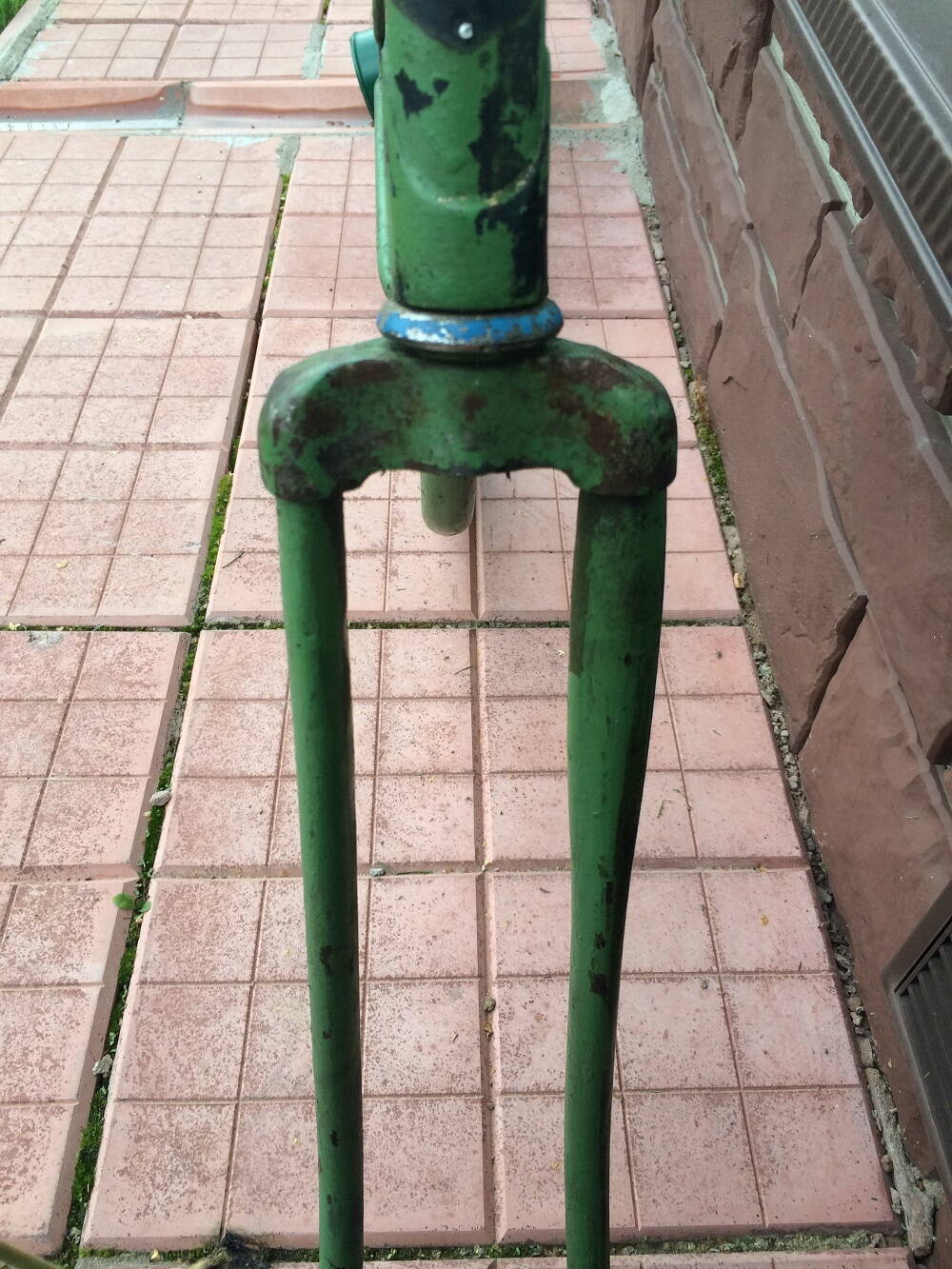

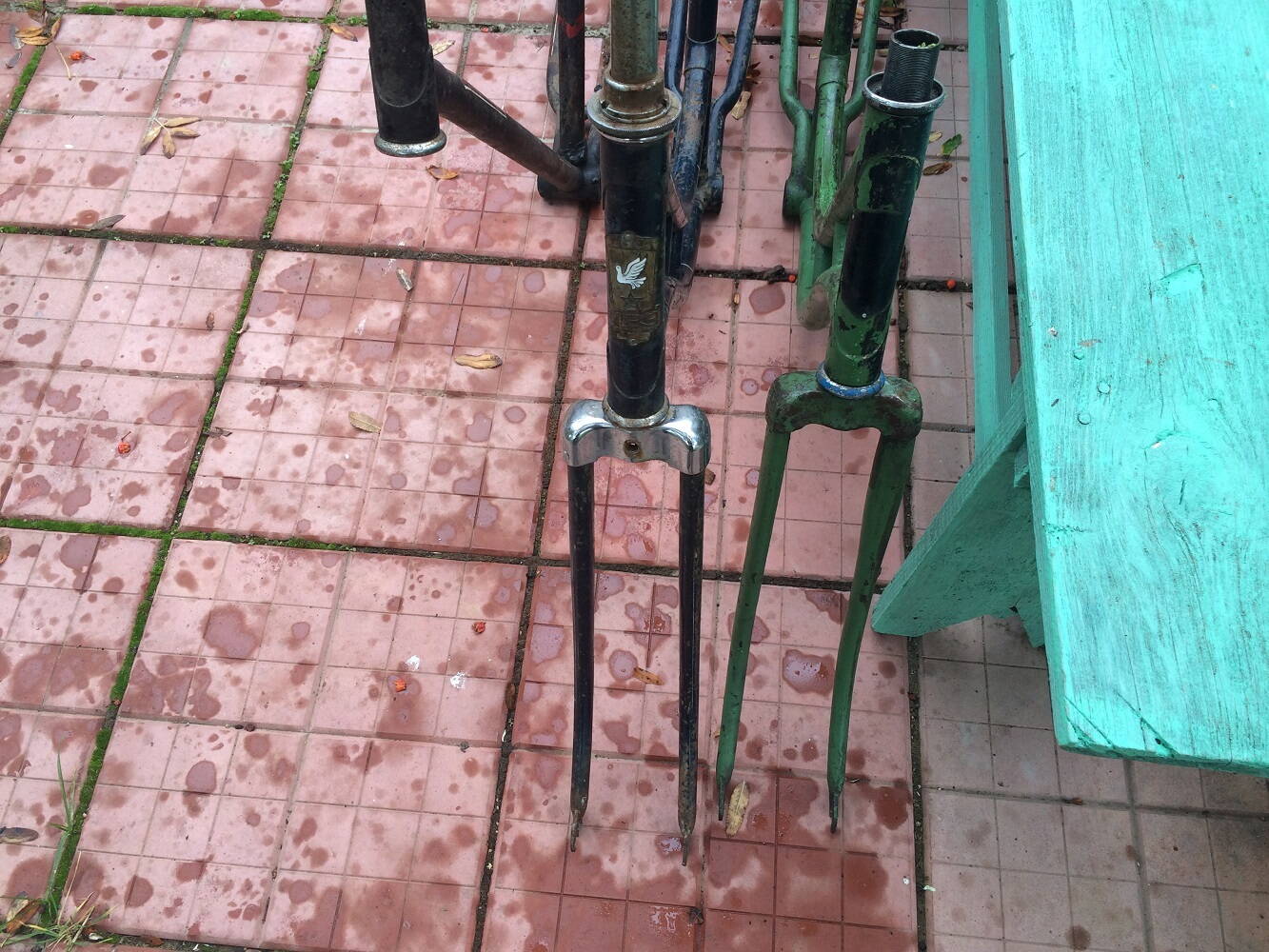

Вилка у В-22 была вот такой, это воздействие воды и холода, в вилке замерзла когда то вода и раздула ее, устранил при помощи брусков и тисков, кстати на удивление легко.


Вложения:
IMG_1304.JPG [ 537.74 КБ | Просмотров: 1705 ]


_________________
Старт Шоссе 1985 год
фестивальный велосипед с настроением

Спорт 1975 года дилемма
концепции)

Велосипеды для семьи 25
шт
Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Проект "Дамский Ретро ЛВЗ"
СообщениеДобавлено: 15.09.2014 13:56
Аватара пользователя

Сообщения: 44
Изображения: 10
Город: Лобня, М.О.
Пол: Муж
Возраст: 63
Зарегистрирован:11.08.2014
С почином Сергей!
Был у меня Велосипед дорожный женский “Рига ” 20. Выпускался на мотовелосипедном заводе “Саркана Звайзгне” в Риге с 1956 года.
Сделан был на трофейных немецких втулках. Это что-то нечто! Катил не хуже СШ.
Отец купил для семьи замечательный и уникальный в своём роде женский велосипед “Рига ” 20. На нём стояли немецкие втулки! (трофейные, вывезенный завод из Германии). Если колесо приподнять и раскрутить, то оно вращалось 5 минут! Целая вечность! Ход был изумительный, мягкий и лёгкий. На них мы с Папой ездили на рынок, а потом, когда я подрос, я подарил кому-то свой “Школьник” и пересел на “Рига ” 20. Это был мой третий велосипед. Долго на нём ездил, пока не начался подростковый «синдром» - стыдно на женском. Очень хотелось иметь «взрослый» мужской велосипед. И вот я решил поменяться на одно Лето с соседом, я ему “Рига ” 20, а он мне ХВЗ “Спорт”. В конце Лета я вернул соседу его “Спорт”, а он мне “Ригу” - нет. Сказал, что украли…Я очень жалел и долго вспоминал тот удивительный велосипед

Вот если восстановить “Рига ” 20 или “Рига ” 26, то Ваша жена была бы просто в восторге от него.


Вложения:
Велосипед дорожный женский “Рига ” 20.png
Велосипед дорожный женский “Рига ” 20.png [ 282.67 КБ | Просмотров: 1704 ]


_________________
ХВЗ Старт-шоссе "Олимпиада-80"
Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Проект "Дамский Ретро ЛВЗ"
СообщениеДобавлено: 15.09.2014 14:01
Аватара пользователя

Сообщения: 8704
Город: Москва
Пол: Муж
Возраст: 41
Зарегистрирован:07.02.2014
ССтарт шоссе Олимпиада 80

Спасибо, в этом проекте не будет восстановления, это будет авторский велосипед, но рам две так что у одной из них есть шанс на восстановление :roll:

_________________
Старт Шоссе 1985 год
фестивальный велосипед с настроением

Спорт 1975 года дилемма
концепции)

Велосипеды для семьи 25
шт


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Проект "Дамский Ретро ЛВЗ"
СообщениеДобавлено: 15.09.2014 14:27
Аватара пользователя

Сообщения: 8704
Город: Москва
Пол: Муж
Возраст: 41
Зарегистрирован:07.02.2014

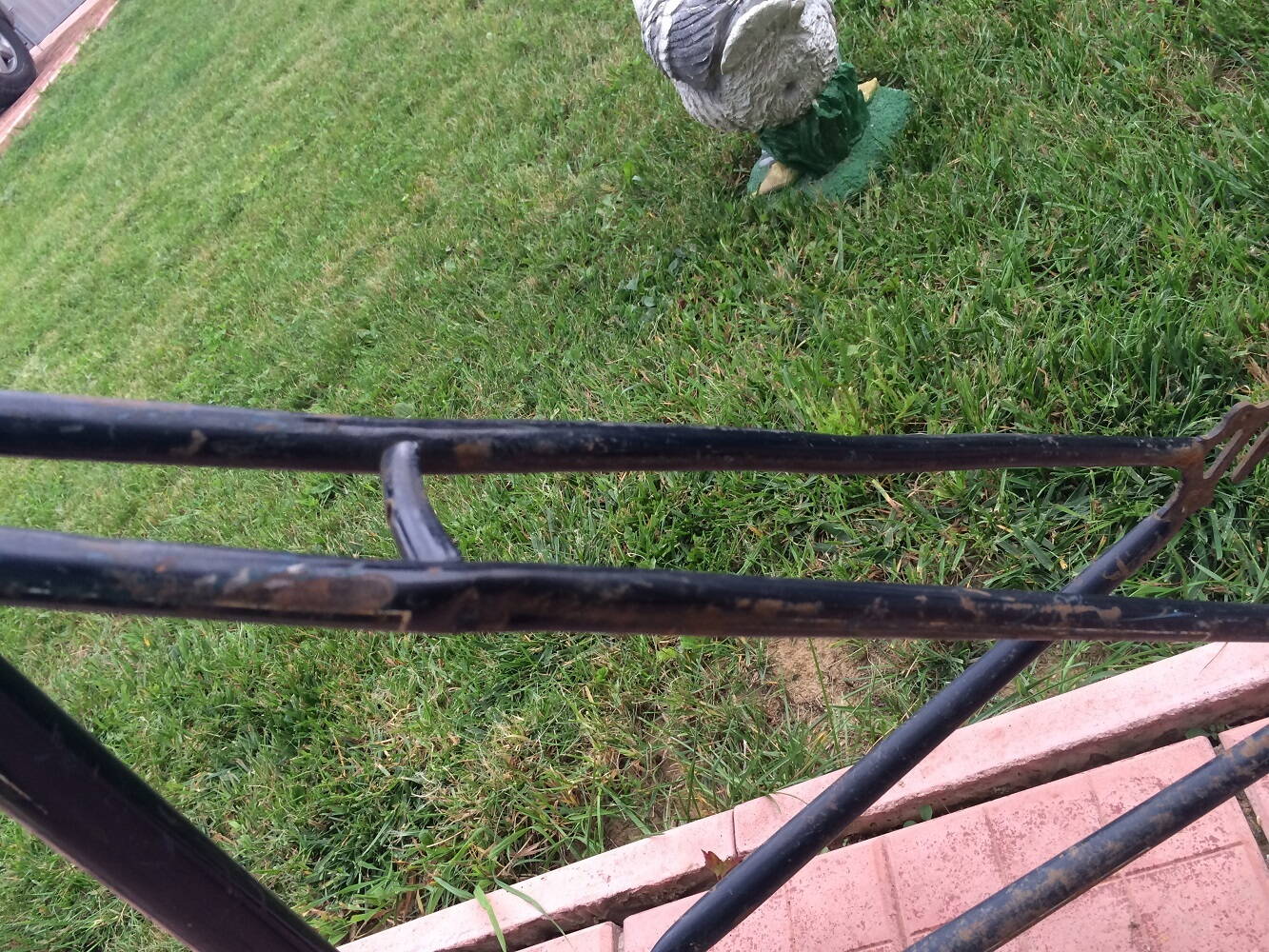

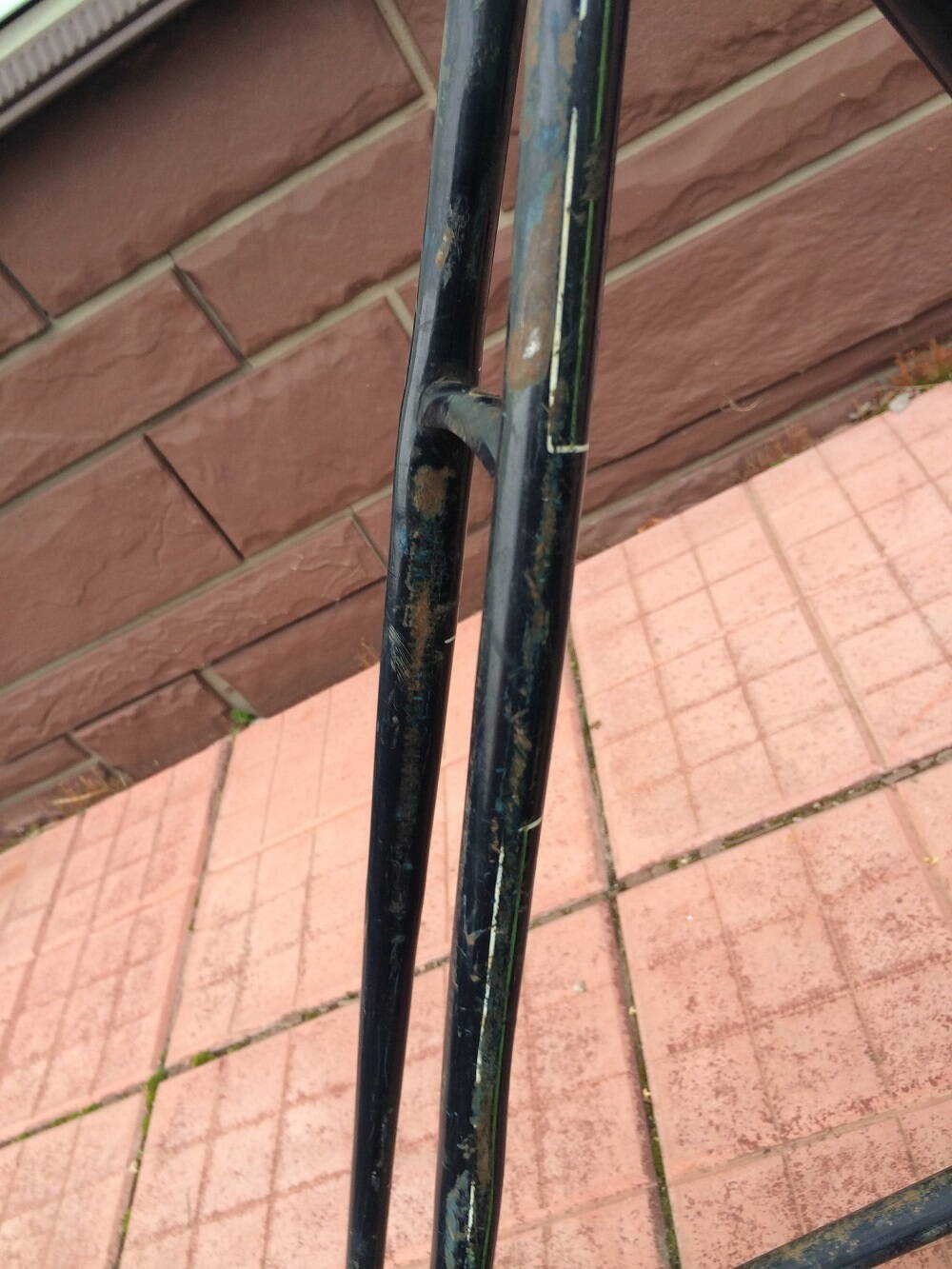

Решение по задним перьям на В-22 пока вижу такое, у меня есть рама от "прогресс" 1950 года, к сожалению рама гнутая и кто то варварски сварил электросваркой на стыке подседельной трубы (проженны дырки) и узла каретки. Так вот у этой рамы задний треугольник один в один как у В-25, можно из двух рам сделать одну используя "Прогресс" в качестве донора косых задних перьев.


Вложения:

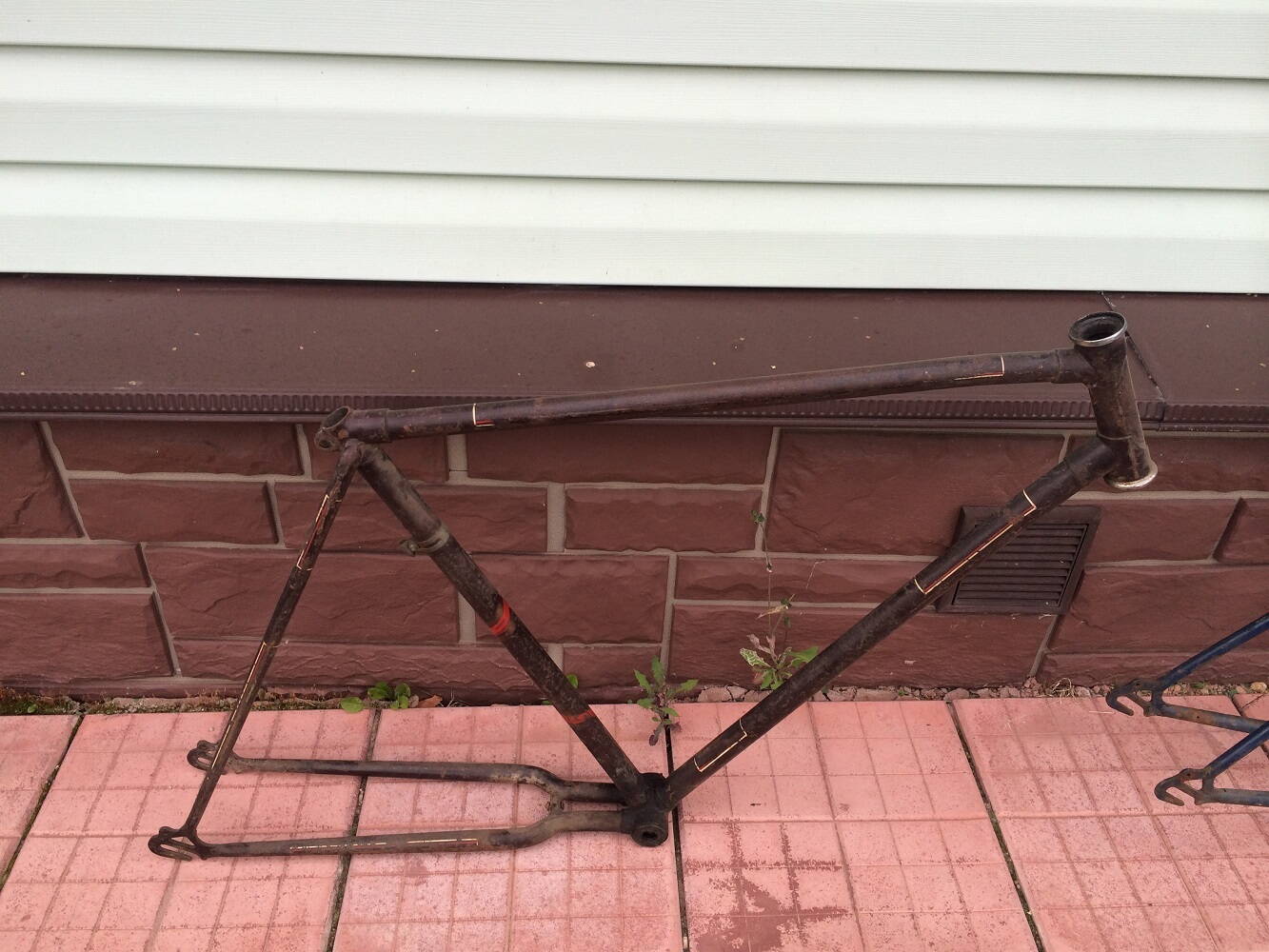

Комментарий к файлу: Прогресс 1950
IMG_1307.JPG [ 413.74 КБ | Просмотров: 1690 ]
IMG_1308.JPG [ 653.8 КБ | Просмотров: 1690 ]
IMG_1309.JPG [ 466.96 КБ | Просмотров: 1690 ]
IMG_1311.JPG [ 504.53 КБ | Просмотров: 1690 ]
IMG_1310.JPG [ 610.48 КБ | Просмотров: 1690 ]
Комментарий к файлу: Прогресс/В-25
IMG_1323.JPG [ 519.61 КБ | Просмотров: 1690 ]
Комментарий к файлу: Прогресс/В-25
IMG_1322.JPG [ 587.27 КБ | Просмотров: 1690 ]


_________________
Старт Шоссе 1985 год
фестивальный велосипед с настроением

Спорт 1975 года дилемма
концепции)

Велосипеды для семьи 25
шт
Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Проект "Дамский Ретро ЛВЗ"
СообщениеДобавлено: 15.09.2014 16:22
Аватара пользователя

Сообщения: 8704
Город: Москва
Пол: Муж
Возраст: 41
Зарегистрирован:07.02.2014
Длина В-22 и В-25


Вложения:
IMG_1327.JPG [ 544.87 КБ | Просмотров: 1662 ]
IMG_1328.JPG [ 568 КБ | Просмотров: 1662 ]


_________________
Старт Шоссе 1985 год
фестивальный велосипед с настроением

Спорт 1975 года дилемма
концепции)

Велосипеды для семьи 25
шт
Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Проект "Дамский Ретро ЛВЗ"
СообщениеДобавлено: 15.09.2014 20:20
Аватара пользователя

Сообщения: 8704
Город: Москва
Пол: Муж
Возраст: 41
Зарегистрирован:07.02.2014
Нашел год у В-25 это 1956

_________________
Старт Шоссе 1985 год
фестивальный велосипед с настроением

Спорт 1975 года дилемма
концепции)

Велосипеды для семьи 25
шт


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Проект "Дамский Ретро ЛВЗ"
СообщениеДобавлено: 16.09.2014 14:46
Аватара пользователя

Сообщения: 8704
Город: Москва
Пол: Муж
Возраст: 41
Зарегистрирован:07.02.2014
Стоит столько такой барабанный передний тормоз? http://www.ebay.com/itm/NOS-Vintage-Bic ... 3395290e9f полного комплекта нет, упор рубашки троса отсутствует и зажима тросика тоже нет.

_________________
Старт Шоссе 1985 год
фестивальный велосипед с настроением

Спорт 1975 года дилемма
концепции)

Велосипеды для семьи 25
шт


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Проект "Дамский Ретро ЛВЗ"
СообщениеДобавлено: 16.09.2014 21:25
Аватара пользователя

Сообщения: 5237
Изображения: 0
Город: Рівне
Пол: Муж
Возраст: 40
Зарегистрирован:08.06.2012
Як на мене, то дофіга буржуї просять. У нас таке добро разів у 5/6 дешевше. Тільки зустрічається рідше.

_________________
Фенікс - поставший з попелу
ЧорнийПтах
Шоколад


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Проект "Дамский Ретро ЛВЗ"
СообщениеДобавлено: 16.09.2014 21:42
Аватара пользователя

Сообщения: 8704
Город: Москва
Пол: Муж
Возраст: 41
Зарегистрирован:07.02.2014
Женя, я тоже понимаю что много хотят буржуи, но где искать в Москве подобную втулку ума не приложу... Буду думать.

_________________
Старт Шоссе 1985 год
фестивальный велосипед с настроением

Спорт 1975 года дилемма
концепции)

Велосипеды для семьи 25
шт


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Проект "Дамский Ретро ЛВЗ"
СообщениеДобавлено: 16.09.2014 23:34
Аватара пользователя

Сообщения: 10551
Город: Львів
Пол: Муж
Возраст: 36
Зарегистрирован:13.03.2013
В такій "комплектації" багато :yes:
Якщо хочеш десь купляти, то краще тут, нову і в повній комплектації ! http://www.classic-cycle.de/en/Hubs-Axles-Chainwheels-Cranks/Drum-Brake-Hub-alloy-silver-for-Front-Wheels.html?force_sid=62cef657efe04b11219ef3dad7c799f1&azrec=94c40340-3de0-11e4-8b84-c8600054c192
там і чорна є :wink:

_________________
ИзображениеBeerBike&Co


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Проект "Дамский Ретро ЛВЗ"
СообщениеДобавлено: 17.09.2014 08:02
Аватара пользователя

Сообщения: 120
Изображения: 107
Город: Симферополь
Пол: Муж
Зарегистрирован:01.08.2014
Поищите такую втулку от старого мотовелосипеда. Как эта
http://veloretro.ru/pic.php?id=92&indx=6%27
Небольшая редкость. Можно найти в интернете.


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Проект "Дамский Ретро ЛВЗ"
СообщениеДобавлено: 17.09.2014 09:24
Аватара пользователя

Сообщения: 8704
Город: Москва
Пол: Муж
Возраст: 41
Зарегистрирован:07.02.2014
Kruglo
По идее да, можно и такую втулку, но как правило они крупнее чем велосипедные, да и состояние у них не предсказуемое.

_________________
Старт Шоссе 1985 год
фестивальный велосипед с настроением

Спорт 1975 года дилемма
концепции)

Велосипеды для семьи 25
шт


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Проект "Дамский Ретро ЛВЗ"
СообщениеДобавлено: 17.09.2014 09:57
Аватара пользователя

Сообщения: 851
Изображения: 5
Город: Рига, Латвия
Пол: Муж
Возраст: 34
Зарегистрирован:11.06.2007
Старт шоссе Олимпиада 80 писал(а):
Сделан был на трофейных немецких втулках.

Это не трофейные немецкие. Это были местные, довоенные - в основном, технологи и рабочие. Ну и запасы, чуток.

Потом всё больше и больше рационализировали и упрощали, ухудшали, вплоть до пластиковых втулок скольжения на мопедах.

Но в 1956 ещё была "старая школа", по большей части.

Дело в том, что в одном 1958 завод велосипедов выпустил в разы больше, чем за всё довоенное время, и такое увеличение тиража не могло не сказаться на качестве.

Трофейное немецкое оборудование, чертежи, частично материалы - это про Минский завод, а не Рижский. Да и в Минске тоже довольно быстро отказались от многих немецких технических решений - не было достаточного количества достаточно квалифицированного персонала...

Это так, чуток истории.
