Автор:	jhonny [ 11.11.2015 19:21 ]
Заголовок сообщения:	Re: Китайский проект Phoenix
kisa писал(а) С вилкой сходите на рынок, попробуйте накрутить обычные китайские рулевые. От дешёвых ашанов. СтОят они пару баксов/комплект. Без примерки брать не стОит. Обычно у нас продаваны парят, что это типа на украину, но реально они как раз вражеского стандарта и на украину не годятся. только сейчас отдуплился....) ) ) так ведь смысл в том, что на вилке некуда накручивать рулевые, какие бы они ни были....сорвана резьба... нужна новая резьба на самой вилке.. тут илли альтернативную вилку искать в китае(уже даже прозводителю письмо накатал) или пилить и сваривать две вместе... например: отпиливаю половину своего штока, вставляю трубку меньшего диаметра и насаживаю отпиленную часть советского штока с нормальноьй резьбой... подогнать так, чтоб длина штока была 130мм ну и рулевую советскую сверху накрутить

Автор:	flopus [ 11.11.2015 19:24 ]
Заголовок сообщения:	Re: Китайский проект Phoenix
Тогда уж с евросеконда, найти рулевую существенно проще будет.

Автор:	kisa [ 11.11.2015 19:36 ]
Заголовок сообщения:	Re: Китайский проект Phoenix
Чао Янг, как ни смешно это звучит, неплохо. Снова смешно: на Табуретке в покрышках Швальбе Лугано 20 мм/9 атм я использую камеры именно Чао Янг. Не потому что дёшево (не очень, кстати, но дешевле "брендов"), а потому что Максис, Панарейсер и чего-то ещё такого уровня держит приемлемое давление дня три-четыре, а эти - неделю. Случайно заметил, когда мне друг такую запасную отдал. Я после той запаски побежал и купил себе такие на основные Классно, что с рыжими боковинами - понравившийся мне стиль вела не нарушится. Размер (толщина 32 мм) выбран оптимально. По таким манимуляциям с вилками у нас Евгений76 большой опыт имеет. И по таким тоже, кстати - ознакомьтесь, может надоумит на что: http://tourist.kharkov.ua/phpbb/viewtop ... 5#p1205062 Но хорошо бы увидеть разборчивую фотку убитой резьбы.

Автор:

jhonny [ 11.11.2015 21:05 ]

Заголовок сообщения:

Re: Китайский проект Phoenix

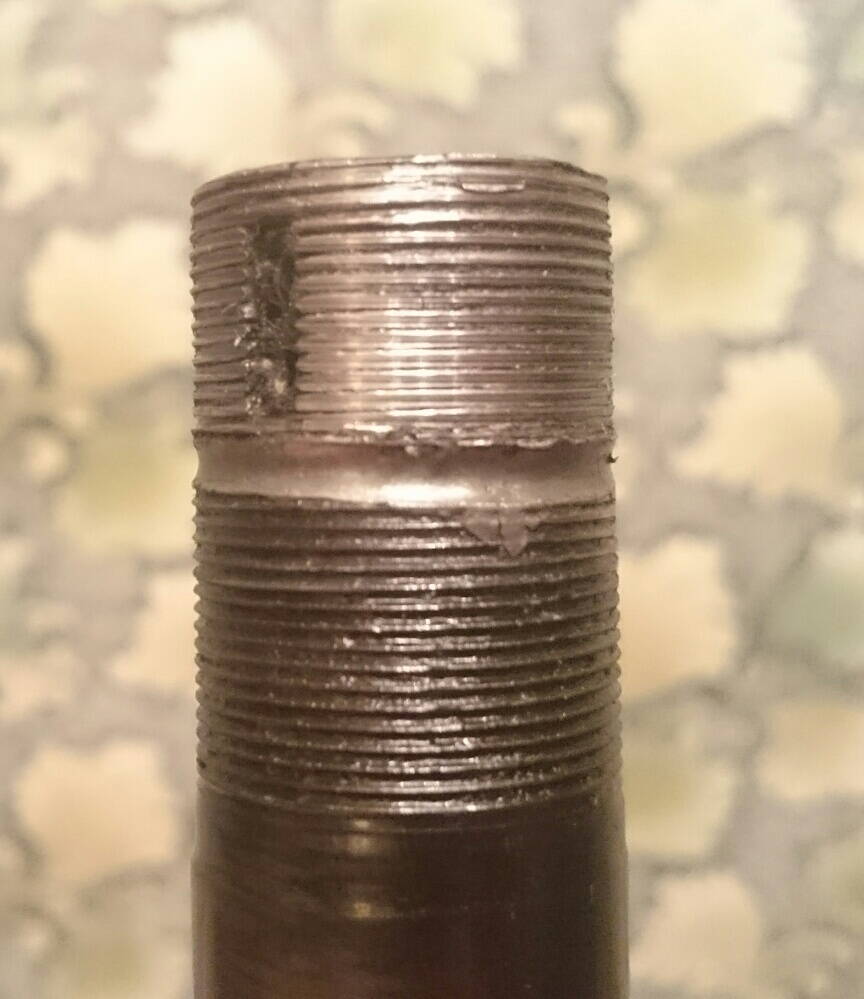

Вот

Вложения:

[ 215.74 КБ | Просмотров: 937 ]

Автор:	Пафнутий [ 11.11.2015 21:48 ]
Заголовок сообщения:	Re: Китайский проект Phoenix
jhonny Ноги у вилки как у украиновской, а верх конечно, коротковат. Стандартный 150-160 мм... Только наварить шток с другой, вряд-ли вилка с таким размером штока попадётся.

Автор:	Бегущая Черепаха [ 11.11.2015 21:56 ]
Заголовок сообщения:	Re: Китайский проект Phoenix
jhonny писал(а) Вот Та ж біда, що в Грьіга на МАО чим ж ті Шаоліні так штоки порять ?!

Автор:	flopus [ 11.11.2015 22:07 ]
Заголовок сообщения:	Re: Китайский проект Phoenix
может, там шарики без сепаратора, а количество - как с сепаратором?

Автор:	kisa [ 11.11.2015 23:58 ]
Заголовок сообщения:	Re: Китайский проект Phoenix
Мдя.. Просится (как гетто-вариант, возможно, до прихода или изготовления другой вилки) вариант - сместить гайки на здоровую резьбу. Подложить что-то снизу, надев некую шайбу толщиной пару мм на шток перед установкой нижнего кольца? А нижнее кольцо на фольгу, чтоб на штоке не болталось. А так - отрезать резьбовую часть, приварить от другой вилки - ашановой, чтоб хоть с подшипниками рулевой колхоза избежать. Так делали на форуме, и так делал я летом для одного дружбана (не показывал). Важно сначала надеть нижнее кольцо (конус нижнего подшипника), а потом варить. В качестве направляющей при прихватках использовать вынос (лучше ненужный и алюминиевый) или подходящую трубу. Желательно чтобы он входил плотно. прихваток должно быть не менее трёх, причём направляющую прихватывать не надо . Потом обвариваем. Шов снаружи оставляем, подчищая его только чтобы он не мешал монтажу. Изнутри зачищаем заподлицо то, что там сваркой насралось. В случае обрыва по шву аварии не будет - ведь вынос закрепляется глубоко, в теле родного штока. По той же причмне аварии не будет, если шток хряпнет по протёртой шариками канаве при гетто-варианте. НЕЛЬЗЯ менять большой кусок штока - только резьбовую часть из-за этого.

Автор:	jhonny [ 12.11.2015 08:00 ]
Заголовок сообщения:	Re: Китайский проект Phoenix
гетто вариант не получится) ) ) т.к. здоровая резьба внутри стакана... вообщем наверно отдам вот этому товарищу вилку на переделку... phpBB [video] ну ис обственно поменяю только часть с резьбой на более современную. едиственное, что пока не ясно.. как при наличии центрирующей вставки в трубу влезет потом вынос... кстати почем вы считаете, что прихватывающую не надо приваривать? на видео парень приварил...

Автор:	Евгений76 [ 12.11.2015 10:04 ]
Заголовок сообщения:	Re: Китайский проект Phoenix
jhonny там не все так просто. На відео приварений великий кусок штока і винос ставиться цілком у приварену частину. Конструкція штока така, що до половини внутрішній діаметр рівний 22,0-22,2 в залежності від національності вилки, далі іде потовщення. В залежності від брендовості це може бути пластина звернута в трубку і вставлена, а може бути впаяна трубка. В тому місці, як у хлопа можна залишати, виносу заважати не буде. Зробив толково. Особисто переварював три вилкі, верніше чотири рази (одну два рази). Робив по різному і тільки різьбу і внизу штоку і з вкладкою старого виносу и ел. заклепках. Все тримається, дещо вже третій рік. Варіант, як описав Костя був перший, виточив дерев"яшку в розмір, з"єднав, прихопив напівавтоматом по кругу і потім короткіми швами з протилежних сторін проварив. Варив не особисто, все інше сам. На технологію впливає наявний інструмент. Наприклад маю труборіз, тому торцовка поверхонь не гірше ніж на станку, а от внутрянку вибрати не маю змоги. Іншу центровав трьома шпильками зовні прикрученими проволкою, бо в середені була конусна поверхня.

Автор:	kisa [ 12.11.2015 10:24 ]
Заголовок сообщения:	Re: Китайский проект Phoenix
Читать больше>> Извините, видеоролики не перевариваю, особенно любительские , по ряду причин - не могу заставить себя посмотреть. Дополню Женю Так, я снова криво обьяснил. Правильно, менять нужно только резьбовую часть. Тогда вынос будет расклинен в основной части, и даже если сварка треснет, велосипед не разберётся на ходу. Если стык сделать ниже места расклинивания выноса, есть риск покататься на таком аттракционе: viewtopic.php?f=31&t=160854&start=510#p1243169 - руль вместе с привареной частью уходит. Есть как бы два варианта приварки (или припайки) куска штока: Вложение sample.GIF [ 3.12 КБ \| Просмотров: 879 ] Левый вариант годится только для стыка ниже выноса (ибо вынос таки не пролезет), а он опасен, как говорилось выше. Правда, можно сделать и надёжно, но оставим этот вариант вообще. Правый вариант - рекомендуемый. Нарезаем заготовки - обрезаный шток с вилкой и новый резьбовой кусок. Надеваем нижнее кольцо - конус нижнего подшипника - потом это сделать невозможно! Для точного совмещения деталей внутрь нужно всунуть кондуктор - кусок подходящей трубы. Если детали будут сварены хоть чуть-чуть несоосно, рулевую будет закусывать при повороте, и это будет провоцировать нагрузки, которые сломают шов рано или поздно. Очевидно, что для этого труба-кондуктор должна сидеть в деталях как можно плотнее, без люфтов. В качестве кондуктора можно попробовать старый вынос (лучше алюминиевый), кусок трубы, круглую точёную деревяшку. Но следить за плотностью и соосностью посадки! Ставим три-четыре прихватки по кругу, стараясь не приварить трубу-кондуктор (именно поэтому деревяшка лучше всего), после этого трубу-кондуктор выбиваем. Шов полностью обвариваем. Снаружи зачищаем шов, чтобы вся эта фигня проходила в чашки при монтаде в раму. Внутри зачищаем при необходимости (удобно это делать дрелью с маленькой абразивной головкой), чтобы нормально встал вынос. Ву а ля. Собственно, это рекомендации для самостоятельного решения проблемы и для "знакомого сварщика", который сварщик хороший, но в велосипедах не очень. А если есть специально обученый товаоищ - ему просто с несчастным видом надо отдать вилку

Автор:

jhonny [ 12.11.2015 10:52 ]

Заголовок сообщения:

Re: Китайский проект Phoenix

Евгений76, kisa вот это разжевали... :wink:

спасибо, теперь все понятно! :yes:

на выходных поеду на дачу, попробую по второму варианту сварить

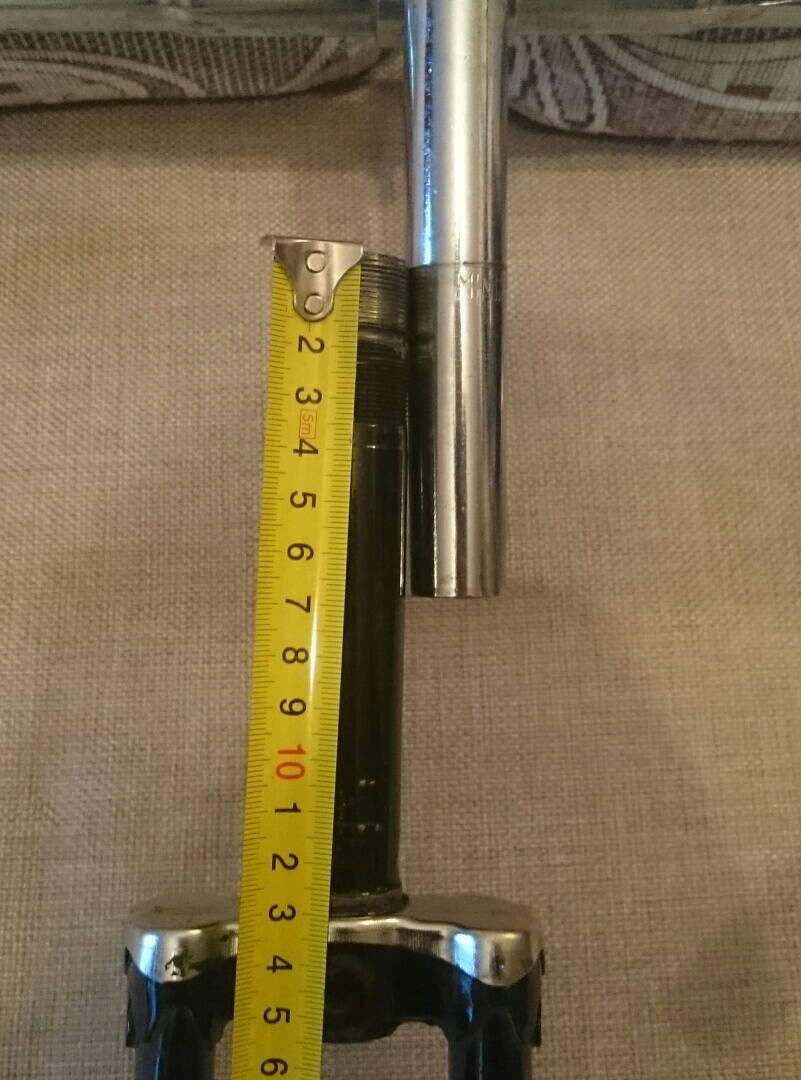

Единственное..подскажите где отпилить резьбу? Вынос не шибко глубоко влазит(есть риска мин.)

Вложения:

[ 291.49 КБ | Просмотров: 869 ]

Автор:	Бегущая Черепаха [ 12.11.2015 11:53 ]
Заголовок сообщения:	Re: Китайский проект Phoenix
Різьбу заготовку берете з будь-якої різьбової вилки стандарту 1" дюйм! Кращє це робити з імпортної вона розширить варіанти вибору рульової(по можливості уникайте екзотичних англійських чи французьких донорів). До савєтського донора підійде тільки совєтська рульова. А питання звучало ГДЕ? а не з ЧЕГО? Упс Робоча частина різьби орієнтовно 4 см(залежить від типу рульової) все решта по суті не потрібно. Цей момент врахуйте з запасом і пиляйте. Шов повинен опинитись в середині рульового стакану.

Автор:	Евгений76 [ 12.11.2015 12:29 ]
Заголовок сообщения:	Re: Китайский проект Phoenix
jhonny Спочатку знайти донора, а потім вирішувати. Як правило, 5,5-1 см нижче різьби. Але після донора!

Автор:

jhonny [ 12.11.2015 16:54 ]

Заголовок сообщения:

Re: Китайский проект Phoenix

Мне тут предложили немного другой метод, что скажете про него! Берется другая вилка просто, между короной и дорожкой качения нижнего пошипника ставится проставка...(выточить надо) внешний диаметр как у дорожки качения.
На картинке цифра 2 это как раз проставка... Вел "задерется" вверх на 2 или 3 см, в зависимости от найденой вилки...это ведь не страшно?!

Вложения:

[ 37 КБ | Просмотров: 833 ]
