 Заголовок сообщения: Технические параметры рам.
СообщениеДобавлено: 28.10.2010 23:07
Аватара пользователя

Сообщения: 1262
Город: РФ С-Пб
Пол: Муж
Возраст: 60
Зарегистрирован:07.07.2008
Уважаемые коллеги!
Попробуем собрать техническую/статистическую информацию о ХВЗ.
Размеры, мм. Вес в граммах.
Вложение:

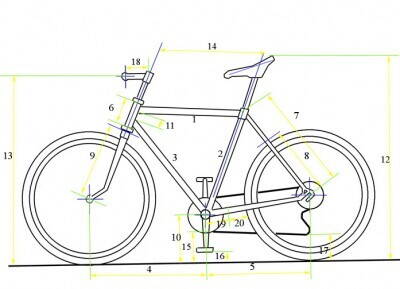

Комментарий к файлу: Расшифровка нумерации размеров.
meters.jpg [ 87.23 КБ | Просмотров: 24738 ]

Сергійко писал(а):
Спорт, 1970 г.
вес, гр.
рама ~2400 вилка ~650
-колеса (без резины и трещетки):
переднее ~900 заднее ~1000
размеры , мм.
1. верхняя труба (от центра рулевой до центра подседельной)- 600
2. подседельная труба (от центра каретки до края)- 560
3. нижняя труба (от центра рулевой до центра каретки)- 630
4+5 база- 1035
5. нижние перья (от центра каретки до задней оси)- 445
6. рулевая труба- 132
9. перья вилки (от оси до верхнего края коронки)- 385
ширина кареточного узла ?

ADKXX! писал(а):
Старт-шоссе В-553, 1968 г.
размеры, мм:
1. верхняя труба (от центра рулевой до центра подседельной)- 520
2. подседельная труба (от центра каретки до края)- 520
3. нижняя труба (от центра рулевой до центра каретки)- 590
4+5 база- 1045
5. нижние перья (от центра каретки до задней оси)- 440
6. рулевая труба- 128
9. перья вилки (от оси до верхнего края коронки)- 370
ширина кареточного узла - 68

Makc K Petrov 2:5022/49 писал(а):
Старт-шоссе, 1977 г.
1. верхняя труба (от центра рулевой до центра подседельной)- 540
2. подседельная труба (от центра каретки до края)- 520
3. нижняя труба (от центра рулевой до центра каретки)- 590
4+5 база- 1070
5. нижние перья (от центра каретки до задней оси)- 460
6. рулевая труба- 138
9. перья вилки (от оси до верхнего края коронки)- 390
ширина кареточного узла ?

Leonid Andreyeff 2:5030/1551 писал(а):
Спорт, 1973 г.
1. верхняя труба (от центра рулевой до центра подседельной)- 590
2. подседельная труба (от центра каретки до края)- 560
3. нижняя труба (от центра рулевой до центра каретки)- 620
4+5 база- 1050
5. нижние перья (от центра каретки до задней оси)- 440
6. рулевая труба- 145
9. перья вилки (от оси до верхнего края коронки)- 370
ширина кареточного узла ?

timid писал(а):
ХВЗ спецзаказ 1989г.
рама 2400 гр. вилка 850 гр.
-колеса ХВЗ спецзаказ(без резины и трещотки):
переднее 850 гр. заднее 900 гр.

1. верхняя труба (от центра рулевой до центра подседельной)- 580
2. подседельная труба (от центра каретки до края)- 590
3. нижняя труба (от центра рулевой до центра каретки)- 630
4+5 база- 980
5. нижние перья (от центра каретки до задней оси)- 420
6. рулевая труба- 160
9. перья вилки (от оси до верхнего края коронки)- 370
ширина кареточного узла ?

Старт-Шоссе, 1980г.
1. верхняя труба (от центра рулевой до центра подседельной) - 565
2. подседельная труба (от центра каретки до края) - 560
3. нижняя труба (от центра рулевой до центра каретки) - 630
4+5 база - 1020
5. нижние перья (от центра каретки до задней оси) - 430
6. рулевая труба - 148
9. перья вилки (от оси до верхнего края коронки) - 380
ширина кареточного узла ?

maxmark писал(а):
Спутник, 69 г.
1. верхняя труба (от центра рулевой до центра подседельной) - 600
2. подседельная труба (от центра каретки до края) - 560
3. нижняя труба (от центра рулевой до центра каретки) - 630
4+5 база - не пишу, ибо вилка не родная
5. нижние перья (от центра каретки до задней оси) - 465
6. рулевая труба - 132
ширина кареточного узла 70


timid писал(а):
Старт-Шоссе, 1991г.
рама 2300 гр.
вилка 800 гр.

размеры, мм:
1. верхняя труба (от центра рулевой до центра подседельной)- 565
2. подседельная труба (от центра каретки до края)- 560
3. нижняя труба (от центра рулевой до центра каретки)- 620
4+5 база- 1000
5. нижние перья (от центра каретки до задней оси)- 420
6. рулевая труба- 125
9. перья вилки (от оси до верхнего края коронки) - 380
ширина кареточного узла - 70
А) угол рулевой - 75
В) угол подседельной -73

_________________
С уважением, Александр.
:w!


Последний раз редактировалось ADKXX! 07.12.2010 10:16, всего редактировалось 11 раз(а).

Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Технические параметры рам.
СообщениеДобавлено: 29.10.2010 17:25

Сообщения: 144
Город: Питер
Пол: Муж
Зарегистрирован:10.04.2010
Рама- какая?

_________________
ХВЗ "Спорт"


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Технические параметры рам.
СообщениеДобавлено: 29.10.2010 18:02
Аватара пользователя

Сообщения: 334
Город: Харків
Пол: Муж
Возраст: 25
Зарегистрирован:21.08.2010
Спорт 1970г.в.
нужно немного подкорректировать тему...

_________________
SSCX Chromoly


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Технические параметры рам.
СообщениеДобавлено: 29.10.2010 18:47
Аватара пользователя

Сообщения: 3232
Изображения: 12
Город: Харьков
Пол: Муж
Возраст: 55
Зарегистрирован:29.06.2006
а что дадут эти замеры? и к чему приведет эта статистика?

погрешности изготовления наложатся на погрешности измерения - так общая картина будет расплывчатой.

_________________
Live from the YA Arena Velodrom in Falun, Sweden.
Слесарные работы по велосипедной раме и вилке (резьба каретки и т.п.), сборка, центровка колес...
tacyclopedia

"In fixi veritas" (C)


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Технические параметры рам.
СообщениеДобавлено: 30.10.2010 12:41
Аватара пользователя

Сообщения: 1262
Город: РФ С-Пб
Пол: Муж
Возраст: 60
Зарегистрирован:07.07.2008
vvr
Статистика позволит оценить что все-таки выпускал ХВЗ. Общая картина по моделям на столько расплывчатая, что погрешности измерения ее не испортят ;-)

_________________
С уважением, Александр.
:w!


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Технические параметры рам.
СообщениеДобавлено: 01.11.2010 19:23
Аватара пользователя

Сообщения: 599
Изображения: 59
Город: Харьков
Пол: Муж
Возраст: 50
Зарегистрирован:05.10.2010

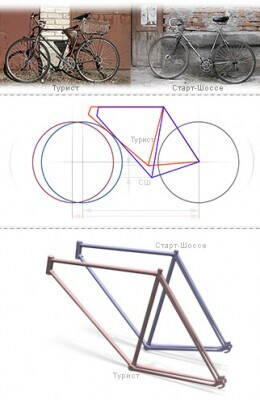

Геометрия рам
Взято здесь:
http://web.archive.org/web/200708081145 ... e/rama.htm


Вложения:
rama.jpg [ 57.76 КБ | Просмотров: 24688 ]


_________________
Отличное Blues-Rock and Cool Talk Radio!
Kansas City Online Radio
http://www.kconlineradio.com/listen.htm
Кого порадовало,киньте в ЛС, для моей статистики )))
Спасибо Всем! )))
Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Технические параметры рам.
СообщениеДобавлено: 01.11.2010 20:26
Аватара пользователя

Сообщения: 248
Город: СПб
Пол: Муж
Зарегистрирован:26.09.2010
ХВЗ спецзаказ 1989г.
рама 2400 гр.
вилка 850 гр.
(прям как спорт сверху, странно да? А вилка и того тяжелее...)))

-колеса ХВЗ спецзаказ(без резины и трещетки):
переднее 850 гр.
заднее 900 гр.

размеры, мм:
1. верхняя труба (от центра рулевой до центра подседельной)- 580
2. подседельная труба (от центра каретки до края)- 590
3. нижняя труба (от центра рулевой до центра каретки)- 630
4+5 база- 980
5. нижние перья (от центра каретки до задней оси)- 420
6. рулевая труба- 160
9. перья вилки (от оси до верхнего края коронки) - 370
ширина кареточного узла - 70
А) угол рулевой - 75
В) угол подседельной - 75

_________________
Тахион спринт


Последний раз редактировалось timid 06.11.2010 22:39, всего редактировалось 3 раз(а).

Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Технические параметры рам.
СообщениеДобавлено: 01.11.2010 21:22
Аватара пользователя

Сообщения: 248
Город: СПб
Пол: Муж
Зарегистрирован:26.09.2010
Старт-Шоссе, 1980г.
размеры, мм:
1. верхняя труба (от центра рулевой до центра подседельной) - 565
2. подседельная труба (от центра каретки до края) - 560
3. нижняя труба (от центра рулевой до центра каретки) - 630
4+5 база - 1020
5. нижние перья (от центра каретки до задней оси) - 430
6. рулевая труба - 148
9. перья вилки (от оси до верхнего края коронки) - 380
ширина кареточного узла - 68
угол рулевой - 72
угол подседельной - 72

_________________
Тахион спринт


Последний раз редактировалось timid 06.11.2010 22:40, всего редактировалось 3 раз(а).

Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Технические параметры рам.
СообщениеДобавлено: 01.11.2010 22:44
Аватара пользователя

Сообщения: 5189
Город: Україна
Пол: Муж
Зарегистрирован:05.06.2005
Отлично. Прилепим-ка тему, чтоб не ползала.


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Технические параметры рам.
СообщениеДобавлено: 01.11.2010 23:30
Аватара пользователя

Сообщения: 248
Город: СПб
Пол: Муж
Зарегистрирован:26.09.2010
Вес 10,5 аха-ха-ха)))

_________________
Тахион спринт


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Технические параметры рам.
СообщениеДобавлено: 02.11.2010 08:05
Аватара пользователя

Сообщения: 1262
Город: РФ С-Пб
Пол: Муж
Возраст: 60
Зарегистрирован:07.07.2008
База - параметр довольно своеобразный, не очень зависящий от рамы. На нем существенно сказывается форма вилки. В частности, характерной особенностью трековой вилки является малый вынос оси переднего колеса относительно оси самой вилки.

_________________
С уважением, Александр.
:w!


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Технические параметры рам.
СообщениеДобавлено: 02.11.2010 19:15

Сообщения: 449
Город: Мск
Пол: Не указан
Возраст: 26
Зарегистрирован:25.10.2007
Спутнег, 69 г.
1. верхняя труба (от центра рулевой до центра подседельной) - 600
2. подседельная труба (от центра каретки до края) - 560
3. нижняя труба (от центра рулевой до центра каретки) - 630
4+5 база - не пишу, ибо вилка не родная
5. нижние перья (от центра каретки до задней оси) - 465
6. рулевая труба - 132

_________________
белый шоссейник -СТАРТ road- -> Конь вороной
фиолетовый утилитарный синглспид -рекорg-


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Технические параметры рам.
СообщениеДобавлено: 03.11.2010 13:08
Аватара пользователя

Сообщения: 1262
Город: РФ С-Пб
Пол: Муж
Возраст: 60
Зарегистрирован:07.07.2008
maxmark
В-39? Макс, если не затруднит, посмотрите, ширина кареточного узла 70, как и у моего Спунта?

_________________
С уважением, Александр.
:w!


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Технические параметры рам.
СообщениеДобавлено: 03.11.2010 13:25

Сообщения: 449
Город: Мск
Пол: Не указан
Возраст: 26
Зарегистрирован:25.10.2007
ADKXX! писал(а):
В-39?

Модель не знаю :sad: Раму я купил уже перекрашенную.
ADKXX! писал(а):
ширина кареточного узла 70, как и у моего Спунта?

Да, 70.

_________________
белый шоссейник -СТАРТ road- -> Конь вороной
фиолетовый утилитарный синглспид -рекорg-


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Технические параметры рам.
СообщениеДобавлено: 05.11.2010 18:59
Аватара пользователя

Сообщения: 248
Город: СПб
Пол: Муж
Зарегистрирован:26.09.2010
Старт-Шоссе, 1991г.
рама 2300 гр.
вилка 800 гр.

размеры, мм:
1. верхняя труба (от центра рулевой до центра подседельной)- 565
2. подседельная труба (от центра каретки до края)- 560
3. нижняя труба (от центра рулевой до центра каретки)- 620
4+5 база- 1000
5. нижние перья (от центра каретки до задней оси)- 420
6. рулевая труба- 125
9. перья вилки (от оси до верхнего края коронки) - 380
ширина кареточного узла - 70
А) угол рулевой - 75
В) угол подседельной -73
Хочется отметить изменение геометрии рамы по сравнению с более ранними моделями(напр. С-Ш 1980).
Уменьшилась длина рулевой и нижней труб, что привело к уменьшению наклона рулевой, база стала короче.
Задний треугольник тоже уменьшился по сравнению с рамой той же ростовки 1980 года.
В общем и целом геометрия стала ближе к трековой (ИМХО). Поправьте меня если не прав.

_________________
Тахион спринт


Вернуться к началу
shoppage  personalpage P

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему На страницу 1, 2, 3, 4, 5 ... 11, Bce  След.


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
  © Mishael 2003-2016
forum MAP
Мобильный вид

[ Time : 0.104s | 34 Queries | GZIP : On | Load : 0.41 ]
Reputation System ©'
