Уважаемые пользователи продукции ХВЗ, где бы ознакомиться с полным списком инструментов необходимых для ремонта и обслуживания "Спутника". Может кто ссылку на сайт какой знает или по памяти отпишет. Велосипед приобрел на днях буквально, о таком давно мечтал рама длинная удобная. Так вот хотелось бы на барахолках, есть тут в Кишиневе несколько, собрать полный комплект ключей и прочих инструментов чтоб впоследствии не прибегать к помощи газового.


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: нужен совет
СообщениеДобавлено: 04.12.2010 00:43
Аватара пользователя

Сообщения: 250
Город: СПб
Пол: Муж
Зарегистрирован:26.09.2010

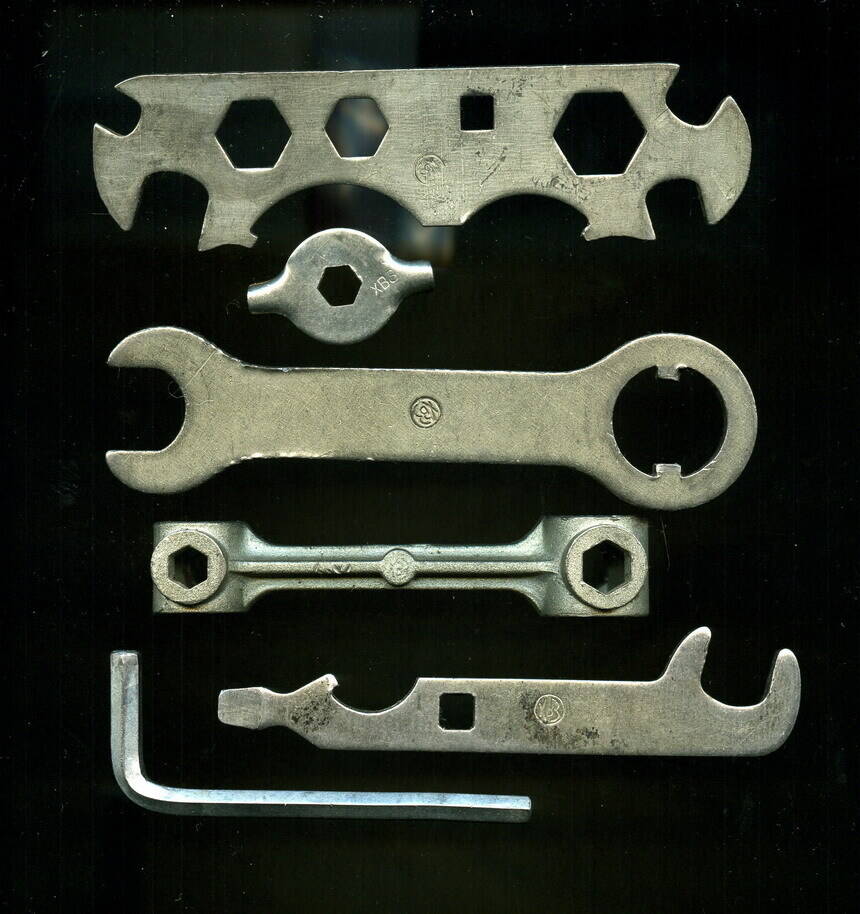

Инструменты


Вложения:
tools.jpg [ 51.49 КБ | Просмотров: 2578 ]


_________________
Тахион спринт
Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: нужен совет
СообщениеДобавлено: 04.12.2010 01:19
Аватара пользователя

Сообщения: 47
Изображения: 4
Город: Н.Новгород
Пол: Не указан
Зарегистрирован:20.10.2006
Родной набор ключей к Туристу, Спутнику, Спорту.
Семейный ключ подходит для регулировки конусов втулок.
В остальных случаях лучше пользоваться накидными ключами.


Вложения:
File0051-40.jpg [ 184.9 КБ | Просмотров: 2566 ]



Последний раз редактировалось Виктор Н.Н. 04.12.2010 01:25, всего редактировалось 1 раз.
Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: нужен совет
СообщениеДобавлено: 04.12.2010 01:21
Аватара пользователя

Сообщения: 47
Изображения: 4
Город: Н.Новгород
Пол: Не указан
Зарегистрирован:20.10.2006
Родной набор к Старт-шоссе


Вложения:
File0052-40.jpg [ 197.98 КБ | Просмотров: 2565 ]

Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 09.12.2010 10:50
Аватара пользователя

Сообщения: 250
Город: СПб
Пол: Муж
Зарегистрирован:26.09.2010
9. Торцовый ключ для съема трещётки ХВЗ - приму в дар )))

_________________
Тахион спринт


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 09.12.2010 16:21
Аватара пользователя

Сообщения: 250
Город: СПб
Пол: Муж
Зарегистрирован:26.09.2010
Нашел в другой теме:
ADKXX! пишет
Трещотка накручивается на втулку своим основанием. Сколько с нее звезд не снимай, все равно основание остается на втулке. Скручивать основание при помощи шведок можно, но это же не кошерно! Разве что деталь планируется выбросить.
С ХВЗшной резьбовой втулки навернутую на нее 5-звездную трещотку можно открутить несколькими цивилизованными способами.
1. Съемником.Изображение Самодельный. Из железяки выточен. Вставляется верхней частью в прорезь треотки. Притягивается к трещотке родным эксцентриком. Откручивается против часовой стрелки ключом с большим рычагом. Аналогично тому, как с более современными трещотками и шлицевым съемником. Удерживать колесо за обод.
2. Если есть мощные слесарные тиски, плоский напильник, входящий своей плоскостью в пропил корпуса трещотки, то напильник зажимается в стационарные тиски, колесо прорезьб трещотки надевается на грань напильника и, аккуратно прикладывая усилие к ободу, трещотку сдвигают. Далее все крутится без проблем.


Вложения:
Съемник.jpg [ 38.32 КБ | Просмотров: 2437 ]


_________________
Тахион спринт
Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 09.12.2010 20:42

Сообщения: 136
Город: г-г Севастополь
Пол: Не указан
Зарегистрирован:19.07.2008
Эскиз у timid-а хороший, да не совсем полный. Чтобы такой съёмник применить, придётся разбирать ось колеса. А чтобы этого избежать, надо в корпусе С. со стороны трещётки высверлить углубление диаметром мм 16-17
По заводской задумке, пятерник должен был сниматься ключами №№3+4 на фото "родной набор к старт-шоссе". Ключ №3 одевается снаружи на шлицы трещётки, затем №4, и весь бутерброд зажимается гайкой эксцентрика. Но:
1. Мы ж молодые были, здоровья дофига. Трещётки затягивались так, что этой фигнёй не всегда открутишь- зубки на них срезАлись.
2. Были ещё старого образца трещётки, со звёздочками из светлого металла, там шлицы были утоплены внутрь корпуса.

_________________
Много интересного про мотоцикл Ява (JAWA)


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 09.12.2010 23:27
Аватара пользователя

Сообщения: 250
Город: СПб
Пол: Муж
Зарегистрирован:26.09.2010
Руся писал(а):
По заводской задумке, пятерник должен был сниматься ключами №№3+4 на фото "родной набор к старт-шоссе". Ключ №3 одевается снаружи на шлицы трещётки, затем №4, и весь бутерброд зажимается гайкой эксцентрика.

Спасибо Руся. А то я одну снял варварским способом - снял звезды и скрутил трещетку разводным ключом за собачки. Хочется снять с меньшими разрушениями)))

_________________
Тахион спринт


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 10.12.2010 01:13
Аватара пользователя

Сообщения: 250
Город: СПб
Пол: Муж
Зарегистрирован:26.09.2010
Самодельный станок для правки колес.



Наблюдение: Рубиновый лазер выявляет гораздо больше погрешностей, чем видно на глаз.
Наверное ими можно пренебречь.

_________________
Тахион спринт


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 13.12.2010 15:39
Аватара пользователя

Сообщения: 1267
Город: РФ С-Пб
Пол: Муж
Возраст: 61
Зарегистрирован:07.07.2008
Руся писал(а):
Эскиз у timid-а хороший, да не совсем полный. Чтобы такой съёмник применить, придётся разбирать ось колеса. А чтобы этого избежать, надо в корпусе С. со стороны трещётки высверлить углубление диаметром мм 16-17
По заводской задумке, пятерник должен был сниматься ключами №№3+4 на фото "родной набор к старт-шоссе". Ключ №3 одевается снаружи на шлицы трещётки, затем №4, и весь бутерброд зажимается
Хочется поспорить... Я тыт вспомнил, что в родном комплекте был еще один девайс. Типа гайки на 19, у которой с одной стороны часть металла сточена так, что остались два зубчика, которые входят в пропил на основании трещотки. Дальше опять-таки все затягивается эксцентриком. Ключ №3 на картинке у меня есть, но он не подходит под диаметр основания трещетки, он больше. Если не забуду, постараюсь сфотографировать, все лежит дома и доступно, кроме той "гайки". У нее срезались шлицы и я сварганил тот самый съемник, что на картинке. Засверлиться под ось с навернутым конусом я не додумался, да и не было у меня такого сверла-фрезы. Усилие при отворачивании трещотки очень солидное. Разводника на 50 от Волги еле хватало, у остальных рычаг меньше. Шведками не пользуюсь принципиально :-). Второй вариант с использованием напильника оказался легче, т.к. силовой штурвал из обода колеса получается больше и двусторонний.
Цитата:

гайкой эксцентрика. Но:
1. Мы ж молодые были, здоровья дофига. Трещётки затягивались так, что этой фигнёй не всегда открутишь- зубки на них срезАлись.
Во-во!
Цитата:
2. Были ещё старого образца трещётки, со звёздочками из светлого металла, там шлицы были утоплены внутрь корпуса.

_________________
С уважением, Александр.
:w!


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 13.12.2010 18:50
Аватара пользователя

Сообщения: 250
Город: СПб
Пол: Муж
Зарегистрирован:26.09.2010
Руся писал(а):
...и весь бутерброд зажимается гайкой эксцентрика.

Я вот только не догоняю, если притянуть гайкой эксцентрика, резьба то не сорвется? Ведь затянутая гайка не даст трещетке двигаться по резьбе? Или я туплю? :oops:

_________________
Тахион спринт


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 14.12.2010 10:57
Аватара пользователя

Сообщения: 1267
Город: РФ С-Пб
Пол: Муж
Возраст: 61
Зарегистрирован:07.07.2008
timid
туплю... туплю... :wink:
Смысл в том, чтоб сдвинуть хоть на чуток, не сорвав лыски съемника. Виток - один милиметр. Достаточно 10 градусов угла. Дальше бутерброд расконтривается и трещотка откручивается почти что пальцами.

_________________
С уважением, Александр.
:w!


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 22.12.2010 23:38
Аватара пользователя

Сообщения: 3436
Город: Харьков
Пол: Муж
Возраст: 31
Зарегистрирован:28.11.2010
Цитата:
Спасибо Руся. А то я одну снял варварским способом - снял звезды и скрутил трещетку разводным ключом за собачки. Хочется снять с меньшими разрушениями)))


А у меня даже таким варварским способом трещетку на старом колесе открутить не получается. Разводной ключ гнется (!). А толку...


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 23.12.2010 00:08
Аватара пользователя

Сообщения: 250
Город: СПб
Пол: Муж
Зарегистрирован:26.09.2010
Lupus_Nocturnus писал(а):
Цитата:
Разводной ключ гнется (!). А толку...

WD-40 не пробовали?

_________________
Тахион спринт


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 23.12.2010 03:26
Аватара пользователя

Сообщения: 3436
Город: Харьков
Пол: Муж
Возраст: 31
Зарегистрирован:28.11.2010
Цитата:
WD-40 не пробовали?


Пока нет. Хотя, для этих целей я обычно использую керосин. ;) Но, подозреваю, что без тисков там не обойтись.

PS: На самом деле, есть другие колеса, поэтому восстановление старых - дело не очень срочное.
