Ув. крокодиловоды, хочу представить вашему вниманию "полет" моего ума в сфере домашнего велостроения. Все мы, наверное, не раз сталкивались с проблеммой поиска вилки с дюймовым штоком, которые нынче уже на сколько мне известно не выпускаются, во всяком случае достойного качества, а не ашанского, которыми завален барик, я в продаже не видел. В велопланете продавец сказал, чтобы я оставил надежды, добавив, что ежели мне и удастся найти новую хромлибидную вилку с дюймовым штоком, то она будет стоить за 1к гривен. Подобная перспектива меня не обрадовала. Также как и сложная операция по замене штока (вываривать, вваривать -- на дому у меня бы не получилось, а "идти в люди" не хотел). Поэтому решил эту проблемму так: купил два подсидельных хомута на эксцентрике, рулевую под 1 1/8" и смастерил саледующее.
Вложение:

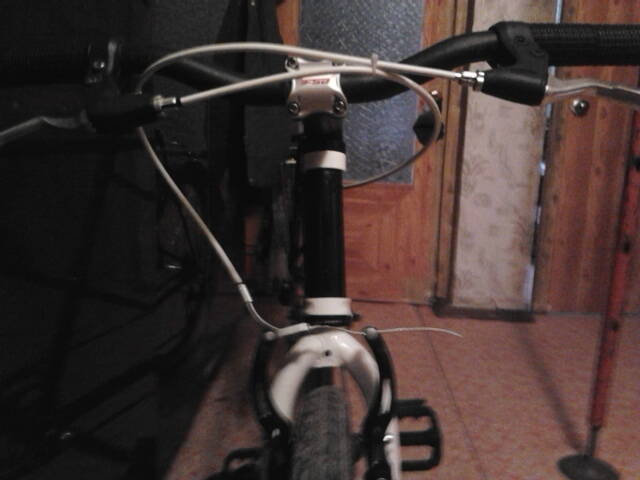

рулевая 2.jpg
рулевая 2.jpg [ 106.37 КБ | Просмотров: 18877 ]

Как видно с фотки, хомуты (они белые, а рулевая и стакан черные :D ) служат для стыковки и фиксации чашек рулевой, стягуются они болтами. Чтобы плотнее садились на рулевой стакан нужно немного поработать напильником. Сразу скажу, что подобный опыт переделки эксплуатировался на тандеме, т.е. под большими весом, но без трюкачества и агрессивной езды ( что в принципи на тандеме не возможно). С новой рулевой станет любая современная вилка, оснащенная пивотами под вибряк и под диск, существенно увеличив тормозные способности аппарата. При этом совершенно не нуждается в сваривании, что, как не единожды писал Миша, ослабляет раму. Переделка не занимает много времени и денег, что не маловажно, как я считаю.


Вложения:

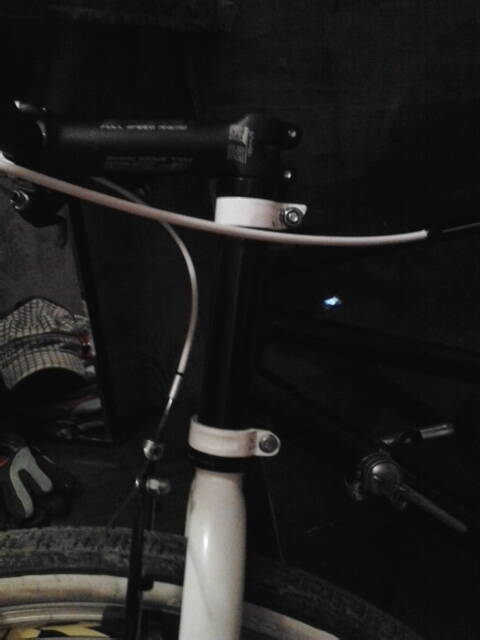

рулевая.jpg [ 115.27 КБ | Просмотров: 18877 ]

Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: кустарный апгрейд рулевой
СообщениеДобавлено: 09.04.2012 11:34

Сообщения: 1598
Город: Латвия, Рига
Пол: Муж
Возраст: 27
Зарегистрирован:28.11.2010
То есть хамут на половину на рулевом стакане и на половину на чашке рулевой?


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: кустарный апгрейд рулевой
СообщениеДобавлено: 09.04.2012 11:40
Аватара пользователя

Сообщения: 2129
Город: Макеевка 22-я стрит.
Пол: Муж
Возраст: 45
Зарегистрирован:13.09.2007
Интересное решение.
ИМХО - если выдержит один крымский поход, то можно и рекомендовать в массы.
ЗЫ. Пора крокопедию организовывать :).

_________________
Да здравствует ветер, который в лицо!
Меняю гараж на территории контролируемой ДНР на аналогичный в Харькове или..., пофиг где.
קיין געלט. איך ווינטשן איר געזונט.


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: кустарный апгрейд рулевой
СообщениеДобавлено: 09.04.2012 11:44

Сообщения: 1598
Город: Латвия, Рига
Пол: Муж
Возраст: 27
Зарегистрирован:28.11.2010
Да выдержит без проблем. Чашки при такой конструкцие могут только сьехать в сторону, но автор идеи поставил хомуты. Так что там деталям вообще некуда деваться.


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: кустарный апгрейд рулевой
СообщениеДобавлено: 09.04.2012 12:01
Аватара пользователя

Сообщения: 7197
Город: Харьков, ХГ
Пол: Муж
Возраст: 28
Зарегистрирован:01.11.2006
Обалдеть. Всё гениальное - просто. :shock:

_________________
Ремонт карбоновых рам, рулей, подседельных штырей и любых запчастей. Ремонт алюминиевых рам карбоном, повреждения любой сложности, 099 936 70 66.


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: кустарный апгрейд рулевой
СообщениеДобавлено: 09.04.2012 14:46

Сообщения: 546
Изображения: 6
Город: Харьков
Пол: Муж
Возраст: 30
Зарегистрирован:16.12.2010
хомуты зажимают чашку и часть стакана, так что съезжать некуда, единственное что, так это длинна штока, если он уже обрзанный, или как у меня (вилка 1 1/8" под резьбовой стандарт), то может не хватить :sad: , но ежели вилка гуд, т.е. шток 200 мм и выше, то все станет.


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: кустарный апгрейд рулевой
СообщениеДобавлено: 09.04.2012 15:30
Аватара пользователя

Сообщения: 289
Город: МАССР
Пол: Муж
Зарегистрирован:22.07.2010
А где-то еще проплывали чертежи "переходника" (аналогичные упоры как у топикастера).

p.s. нашел - http://forum.poehali.net/index.php?boar ... adid=27704


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: кустарный апгрейд рулевой
СообщениеДобавлено: 09.04.2012 15:39

Сообщения: 546
Изображения: 6
Город: Харьков
Пол: Муж
Возраст: 30
Зарегистрирован:16.12.2010
ну эти переходники весьма трудоемки и в домашних условиях их без должного оборудования их не сделать!!!!!!


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: кустарный апгрейд рулевой
СообщениеДобавлено: 09.04.2012 21:57
Аватара пользователя

Сообщения: 202
Изображения: 16
Город: сумы
Пол: Муж
Возраст: 30
Зарегистрирован:17.10.2009
Огласите посадочный диаметр под рулевую 1 1/8, тоесть тот диаметр чашки, который вставляется в рулевой стакан 1 1/8, и который вы зажали хомутом?


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: кустарный апгрейд рулевой
СообщениеДобавлено: 10.04.2012 06:34

Сообщения: 546
Изображения: 6
Город: Харьков
Пол: Муж
Возраст: 30
Зарегистрирован:16.12.2010
дело в том, что огласить не могу, так как рулевая собрана, а разбирать не хочется, но с уверенностью могу сказать, что посадочное место у новых рулевых по диаметру совпадпет с рулевым стаканом старого образца. Таким образом, чашки служат как бы продолжением рулевого стакана, а хомуты следят, чтобы это продолжение никуда не делось (их я брал под 34.9 мм).


Последний раз редактировалось Gost 09.06.2012 10:24, всего редактировалось 1 раз.

Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 07.06.2012 03:29

Сообщения: 26
Город: Львов
Пол: Муж
Возраст: 28
Зарегистрирован:04.06.2012
СПАСИБО!!!!


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 07.06.2012 05:48

Сообщения: 488
Изображения: 0
Город: Челябинск
Пол: Муж
Возраст: 32
Зарегистрирован:18.06.2011
а можно фото получше и немного побольше. Принцип-то ясен, а вот разглядеть не удаётся.

_________________
Турист 87
Старт-Шоссе 85
Чемпион Шоссе


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: кустарный апгрейд рулевой
СообщениеДобавлено: 07.06.2012 06:44
Аватара пользователя

Сообщения: 8575
Изображения: 0
Город: der kalte Berg
Пол: Не указан
Зарегистрирован:04.03.2012
Gost писал(а):
хомуты зажимают чашку и часть стакана, так что съезжать некуда, единственное что, так это длинна штока, если он уже обрзанный, или как у меня (вилка 1 1/8" под резьбовой стандарт), то может не хватить :sad: , но ежели вилка гуд, т.е. шток 200 мм и выше, то все станет.

остается только повторить, что все гениальное просто. поэтому нас в Европу и не берут - боятся конкуренции

_________________
:roadbike:
треки http://www.gpsies.com/mapThumb.do?username=Doktor66


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 08.06.2012 19:48
Аватара пользователя

Сообщения: 289
Город: Мариуполь, Украина.
Пол: Муж
Возраст: 38
Зарегистрирован:03.05.2011
Дружище Gost, твои фото не айс, но решение как я понял, архимедово...! Если можно, сделай чертежи, фото и описание процесса более воспринимаемыми...! Очень нужная весчь... Удачи!


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 08.06.2012 20:30
Аватара пользователя

Сообщения: 904
Город: Sumy region
Пол: Муж
Возраст: 24
Зарегистрирован:08.04.2011
Всё же как-то стрёмно

_________________
Продам вилку 28" б/у
