Здравствуйте!
В теме viewtopic.php?f=31&t=72133 был опознан старый французский
gitane 1975 года выпуска. На нем нет заднего тормоза. Прилагаю фото рамы, где этот тормоз должен стоять и имеющиеся на ней крепления для троса тормоза.
Вопрос - как или какой сюда тормоз можно поставить, учитывая, что на верхнем мостике подседельной стойки нет соответствующего отверстия для болта заднего тормоза (в положенном месте)? Заднее колесо на время первоначальных ходовых испытаний будет, допустим, от старт-шоссе.
Кстати, передний тормоз закреплен традиционным способом - болтом к вилке. На фото других житанов, которые видел в интернете, также такое же крепление заднего тормоза - болтом (см.фото).
Как же крепить тормоз именно к этой раме? Необходим какой-то дополнительный кронштейн? Кто знает?


Вложения:
1-Подседельный узел сзади.jpg
1-Подседельный узел сзади.jpg [ 212.81 КБ | Просмотров: 743 ]
2-Под седлом.jpg
2-Под седлом.jpg [ 165.35 КБ | Просмотров: 743 ]
3-Подседельный узел справа.jpg
3-Подседельный узел справа.jpg [ 160.15 КБ | Просмотров: 743 ]
4-Седло.jpg [ 138.35 КБ | Просмотров: 743 ]
5- Стандартное решение - болтом.jpg
5- Стандартное решение - болтом.jpg [ 148.11 КБ | Просмотров: 743 ]

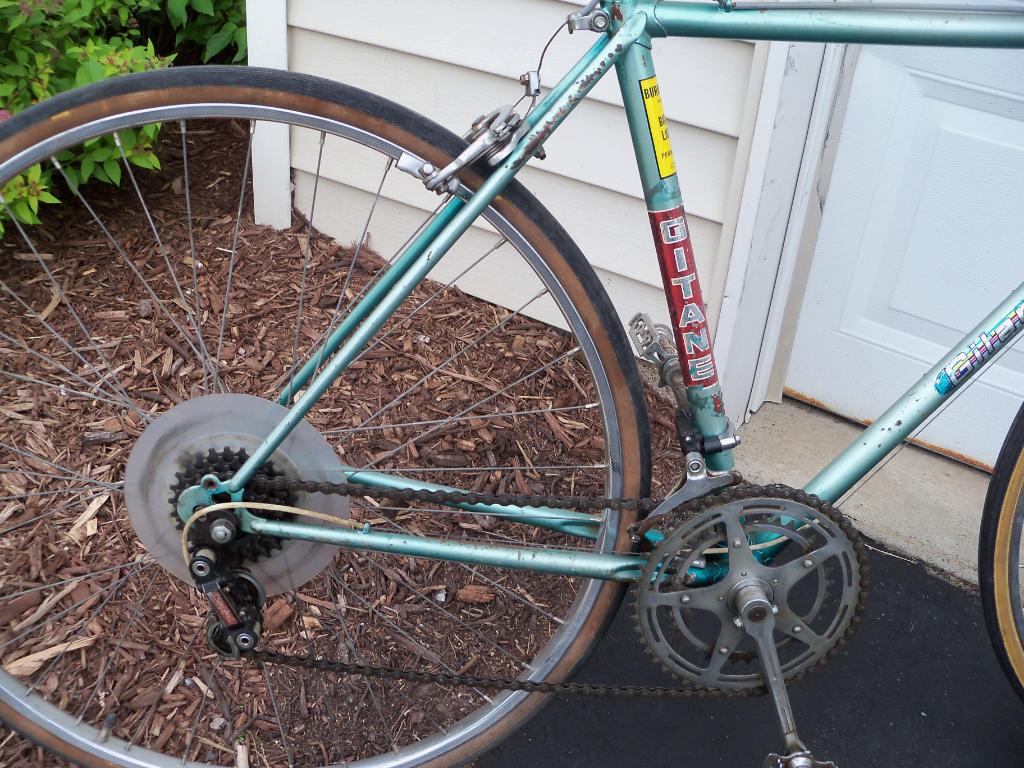

Gitane из Интернета.jpg
Gitane из Интернета.jpg [ 165.51 КБ | Просмотров: 743 ]

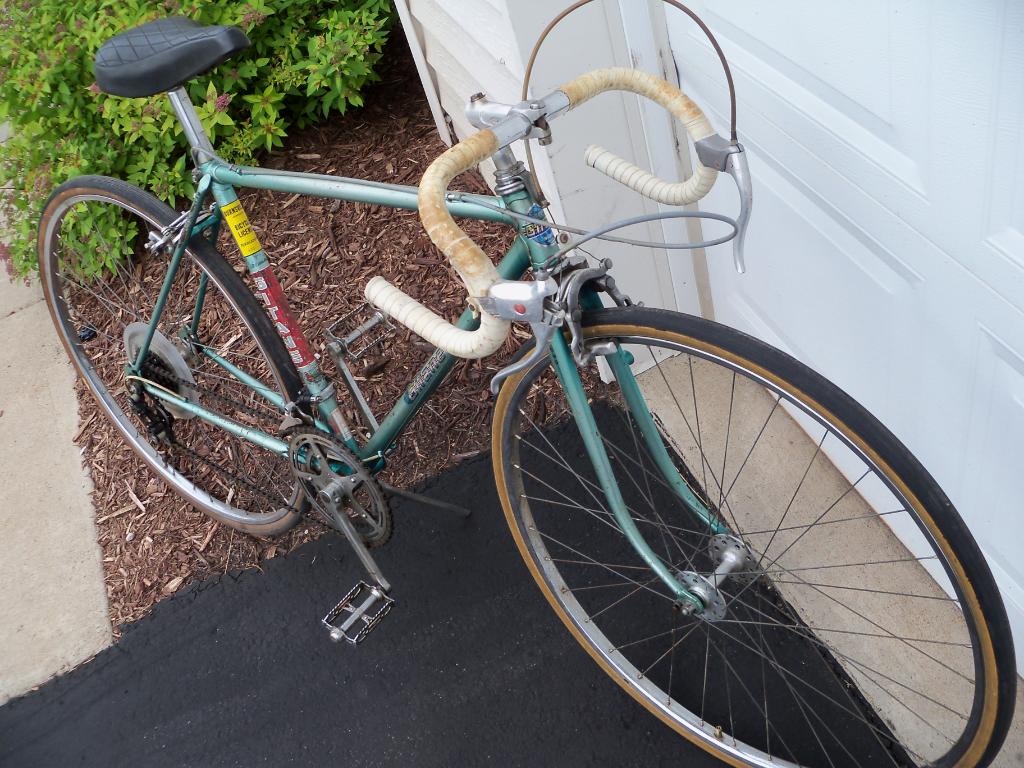

Gitane из Интернета-2.jpg
Gitane из Интернета-2.jpg [ 149.07 КБ | Просмотров: 743 ]

Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 02.07.2012 17:06
Аватара пользователя

Сообщения: 5543
Город: Харьков; Киеff
Пол: Муж
Возраст: 38
Зарегистрирован:26.07.2006
Вот на этой фотке http://www.gitaneusa.com/images/catalog/1975_pg3.jpg к перемычке между перьями прикручивается крыло, а на перьях упоры под кнтиливеры.Посмотрите фотки на сайте ещё. Я возможно там есть какойто тип тормоза, где на эту перемычку крепится некая подкова, на которой живёт каниподобный тормоз с центральной тягой.

_________________
Переходник для заправки тур.баллонов. Заправка баллонов.
Бесплатная доставка! Solar Storm Х2 XM-L U2x2
Забавный велосипедист - группа, где собранны фото, видео, забавные истории и всякие приколы связанные с велосипедами и велосипедистами.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 02.07.2012 17:07
Аватара пользователя

Сообщения: 5543
Город: Харьков; Киеff
Пол: Муж
Возраст: 38
Зарегистрирован:26.07.2006
Просверлите своё отверстие.
По уму, его это место надо бы усилить... Но, скорее всего, это место выдержит.

_________________
Переходник для заправки тур.баллонов. Заправка баллонов.
Бесплатная доставка! Solar Storm Х2 XM-L U2x2
Забавный велосипедист - группа, где собранны фото, видео, забавные истории и всякие приколы связанные с велосипедами и велосипедистами.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 02.07.2012 17:22
Аватара пользователя

Сообщения: 2305
Изображения: 10
Город: brooklyn
Пол: Муж
Возраст: 41
Зарегистрирован:07.01.2011
Хфранцузы, суки,за это я их и нелюблю,был такой уе-й тормоз который крепился вот так сверху вниз,оч редкий и видел я его 2 раз всего,ну что тебе сказать есть 2 варианта : 1й сверлить,затем использывать мощные вогнутые спэйсера обхватывающие мостик 2й.ищеш пимпочку )) я делал из вронзовой ручки от комода,обрабатываеш найденное до как бы мини "противотанковой гранаты " ручка "гранаты имеет резьбу ее просовываеш в дырку моста и закручиваеш гайкой а вверхней широкой части сверлиш дырку и вставляеш тормоз обыкновенно,примерно так и было в оригенале,+ этого способа можешь варьировать размер лапок тормозов.

_________________
Цени old school, dude, не ведись на моду ... (с)


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 02.07.2012 17:43

Сообщения: 50
Город: Харьков
Пол: Муж
Зарегистрирован:06.06.2012
Спасибо ответившим, пока склоняюся в варианту Pitbrit c "гранатой" - сверлить не хотелось бы, вопрос надежности крепления заднего тормоза - дело архиважное.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 02.07.2012 18:30
Аватара пользователя

Сообщения: 3834
Город: batym, Israel
Пол: Муж
Возраст: 55
Зарегистрирован:10.08.2007
Накладку и ось выше или ниже перемычки. Гемморойно и не красиво, но не сверлить раму.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 02.07.2012 18:41
Аватара пользователя

Сообщения: 5543
Город: Харьков; Киеff
Пол: Муж
Возраст: 38
Зарегистрирован:26.07.2006
Может не надо, с гранатой? :smile:
Я курс сопромата не проходит, но есть определённые соображения, что с новой дыркой жить будет.
Ибо сила сила торможения будет воздействовать на перемычку не непосредственно через отверстие, а через профильный спейсер по всей его поверхности. А старое отверстие не будет лежать на поверхностях напряжения и сжатия.
Ну вот как-то так...

_________________
Переходник для заправки тур.баллонов. Заправка баллонов.
Бесплатная доставка! Solar Storm Х2 XM-L U2x2
Забавный велосипедист - группа, где собранны фото, видео, забавные истории и всякие приколы связанные с велосипедами и велосипедистами.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 02.07.2012 18:54
Аватара пользователя

Сообщения: 742
Город: Житомир
Пол: Муж
Возраст: 31
Зарегистрирован:04.11.2009
Я бы прикрутил уголок с двумя отверстиями из толстого алюминия, а к нему тормоз. Причем уголок, чтоб не крутился, прикручиваешь не под перемычкой, а над, чтобы он как-бы лежал на ней.

_________________
Start-road. Начало нового дня
Крокодил "Эрви"


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 02.07.2012 20:58
Аватара пользователя

Сообщения: 150
Город: г.Чебоксары
Пол: Муж
Возраст: 50
Зарегистрирован:19.09.2010
Возможно, там и был уголок. А чтобы не крутился, на уголке были шпеньки, вставляемые в несквозные отверстия мостика.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 02.07.2012 22:08
Аватара пользователя

Сообщения: 742
Город: Житомир
Пол: Муж
Возраст: 31
Зарегистрирован:04.11.2009
ivanovandrey писал(а):
Возможно, там и был уголок. А чтобы не крутился, на уголке были шпеньки, вставляемые в несквозные отверстия мостика.

Тоже об этом думал, но такой делать чуть сложнее, хотя выглядел бы очень эстетично :smile:

_________________
Start-road. Начало нового дня
Крокодил "Эрви"


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 03.07.2012 09:58
Аватара пользователя

Сообщения: 851
Изображения: 5
Город: Рига, Латвия
Пол: Муж
Возраст: 34
Зарегистрирован:11.06.2007
В своё время, когда на Туристе производства 91 года отвалиласть та пластинка крепления тормоза - сделал крепление из алюминиевой полоски. От какого-то разобранного станка, алюминиевая пластинка с сантиметр толщиной, и сантиметра 4 шириной.

Ножовкой по металлу вырезал, чуть скруглив углы, и круглым напильником проточил пазы под перья. Две такие пластинки стягиваются посредине креплением тормоза. Держало даже сверх-хорошо. Ещё и багажник с грузом крепился на неё.

Если ещё бы обточил да полирнул - было бы и эстетично.


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 03.07.2012 11:08

Сообщения: 146
Город: Къырым
Пол: Муж
Возраст: 34
Зарегистрирован:11.05.2011
Как владелец "Цигана" могу посоветовать следующий Мерыканский ресурс: http://www.gitaneusa.com/ ;-) Тама есть подборка сканов каталогов всяческих годов. Да и форум гарный. Мож что и найдёте(если у Вас таки "Цыган";-) )
e.d. ну к примеру вот:http://www.gitaneusa.com/images/catalog/1975/british/1975-British-catalogue0007.jpgчто-то похожее
и вот:http://www.gitaneusa.com/images/catalog/1975/british/1975-British-catalogue0008.jpg
Правда не всё понятно по картинкам, но кака не кака зацепка ;-)
Упс... не увидел выше ссылку supervisor :eek:


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 03.07.2012 15:52

Сообщения: 50
Город: Харьков
Пол: Муж
Зарегистрирован:06.06.2012
Спасибо, каталоги за 60-е - 70-е года ради интереса уже просмотрел, там или ничего не видно, или торчит традиционный болт в традиционном месте :smile:. Та же картина на фотографиях житанов 70-х годов, продаваемых сейчас по интернету.
Буду лепить что-то типа кронштейна, отталкиваясь от конкретного тормоза, существующих присоединительных размеров отверстий мостика и расстояния до колеса.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 04.07.2012 16:45
Аватара пользователя

Сообщения: 2305
Изображения: 10
Город: brooklyn
Пол: Муж
Возраст: 41
Зарегистрирован:07.01.2011
Kabanchik
http://www.bikeforums.net/showthread.ph ... is-Peugeot

Там внизу есть фотка этой штуки,но в оригинале она была преварена к калипер
P.S.уже ,бля месяц немогу запослатить фотки на ХТуристе,непринимает чтобы бля ниделал ни мои ни с вэба ,размеры неебэ,что только не делал,нихрена,мож кто что знает?
