Лежала такая рама много лет. Сегодня начал собирать на ней СШ. Оказалось, что система СШ (трехлапка, 51/40) задевает малой звездой за правое перо.
При установке этой же системы на другие рамы СШ все нормально, есть зазор между звездой и пером.
Обратил внимание, что на раме СШ-80 подплющенное место на правом пере находиться чуть далее от каретки, чем на других рамах СШ. Возникло предположение, что стояла система с большим BCD, чем на обычных СШ. Например, как 5-лапка на "Туристе" :eek:
Какая же система стояла на таких рамах ?


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 21.07.2012 22:16
Аватара пользователя

Сообщения: 394
Изображения: 0
Город: Харьков, Алексеевка
Пол: Муж
Возраст: 28
Зарегистрирован:13.07.2011
у меня была такая рама с литыми шатунами пятилапкой + к тому на пере была аккуратная вмятина, которую явно сделал кто-то из предыдущих хозяевов по той же причине, но что-то мне подсказывает, что родная все же под клин к ним система шла


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеСообщение было удалено | удалил: Sergius | 21.07.2012 22:40.
Причина: не внимательно прочитал
СообщениеСообщение было удалено | удалил: Виктор Н.Н. | 22.07.2012 16:36.
СообщениеДобавлено: 22.07.2012 22:15
Аватара пользователя

Сообщения: 1777
Изображения: 45
Город: РФ г. Мытищи
Пол: Муж
Возраст: 53
Зарегистрирован:20.10.2010
Система - стандартная для 155-411. Проверьте-ка для начала правильная-ли ось у Вас стоит и той-ли стороной.


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 22.07.2012 23:22
Аватара пользователя

Сообщения: 46
Изображения: 4
Город: Н.Новгород
Пол: Не указан
Зарегистрирован:20.10.2006
На раме СШ-1980 подплющенность пера начинается на 12,5мм дальше. чем на обычной раме СШ.


Вложения:
Комментарий к файлу: СШ 1979г.
IMG_3599-1.jpg [ 167.72 КБ | Просмотров: 815 ]
Комментарий к файлу: СШ 1990г.
IMG_3601-1.jpg [ 179.56 КБ | Просмотров: 815 ]

Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 23.07.2012 10:42
Аватара пользователя

Сообщения: 584
Город: москва
Пол: Муж
Возраст: 30
Зарегистрирован:30.10.2011
для звёзд побольше :yes:

_________________
мои и не очень мои велы


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 23.07.2012 10:59
Аватара пользователя

Сообщения: 46
Изображения: 4
Город: Н.Новгород
Пол: Не указан
Зарегистрирован:20.10.2006
Вот что-то типа таких


Вложения:
2638980ef26f.jpg [ 40.17 КБ | Просмотров: 780 ]

Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 24.07.2012 23:06

Сообщения: 2727
Изображения: 2
Город: Харьков
Пол: Муж
Возраст: 41
Зарегистрирован:14.02.2007
Разные системы могли стоять- у меня сейчас гибрид на раме "Старт-шоссе" с эмблемой "Олимпиада-80" изначально была 53/42 шатуны крепились к валу на клиньях.


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 27.07.2012 13:33
Аватара пользователя

Сообщения: 830
Город: Киев
Пол: Муж
Возраст: 45
Зарегистрирован:24.09.2010
Baiker писал(а):
Разные системы могли стоять- у меня сейчас гибрид на раме "Старт-шоссе" с эмблемой "Олимпиада-80" изначально была 53/42 шатуны крепились к валу на клиньях.

+1 у меня тож самое

_________________
окунёк-УКРАЛИ
крокодил
Дракон


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 27.07.2012 18:04

Сообщения: 1598
Город: Латвия, Рига
Пол: Муж
Возраст: 27
Зарегистрирован:28.11.2010
А может звезда цепляется потому что ось каретки не родная и короче чем нужна?


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 27.07.2012 22:15

Сообщения: 105
Пол: Не указан
Зарегистрирован:11.02.2011
Изначально стояла трех лапка на клиньях. Есть несколько вариантов решения проблемы.
1 Поставить родную трех лапку. Много пишут на форуме, что система на клиньях плохая. Уточняю система хорошая, клинья плохие. Хороших клиньев не купить, единственный вариант сделать самому. Для этого нужна токарка, фрезеровка,термичка, гальваника, но самое главное нужна сталь 12ХН3А. Сталь относиться к категории легированных цементируемых и дефицитных. После цементации HRC 59-63 глубина цементации 0.8 мм.
2. ХВЗ вал каретки под квадрат не встанет. Если хочешь его оставить, то есть еще два варианта
- подложить под правую чашку кольцо толщиной 2 мм,( или согнуть спицу в кольцо). При этом педали сместятся относительно осевой, будет ли тебе удобно крутить педали - решай сам.
- изготовить вал каретки самому, я так и сделал, но нужна этаже сталь, нужен классный фрезеровщик, допуск на квадрат 0.05 мм, допуск на угол пирамиды 1'30".
3. Купить китайский вал каретки под квадрат, они такие, черненькие. На 100 км этого вала должно хватить.Ради интереса измерил твердость HRC 29-31.
4. Сделать как большинство на форуме - перерезать резьбу и поставить пром. подшипник.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 27.07.2012 23:21
Аватара пользователя

Сообщения: 46
Изображения: 4
Город: Н.Новгород
Пол: Не указан
Зарегистрирован:20.10.2006
Не хотелось бы что-нибудь придумывать.
Ведь стояла на этой раме система. Дело думаю в ней, а не в каретке. Каретка с валом родные.

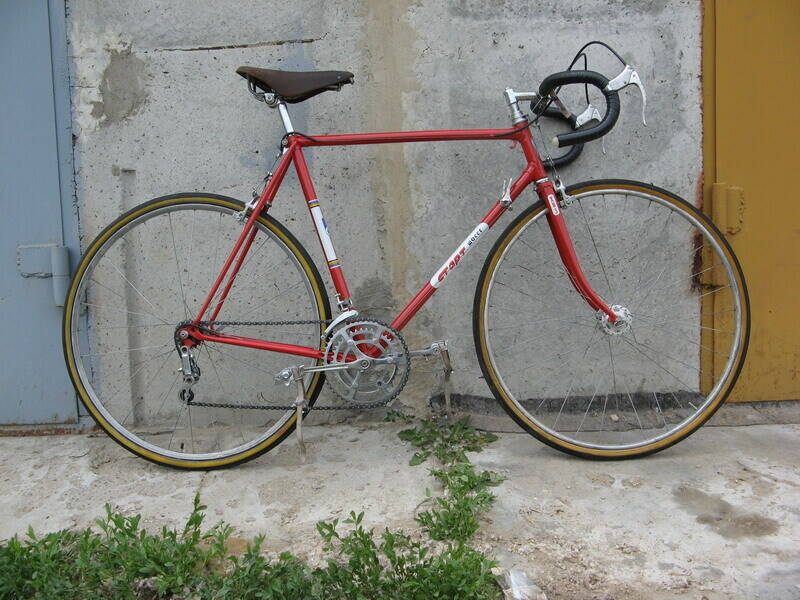

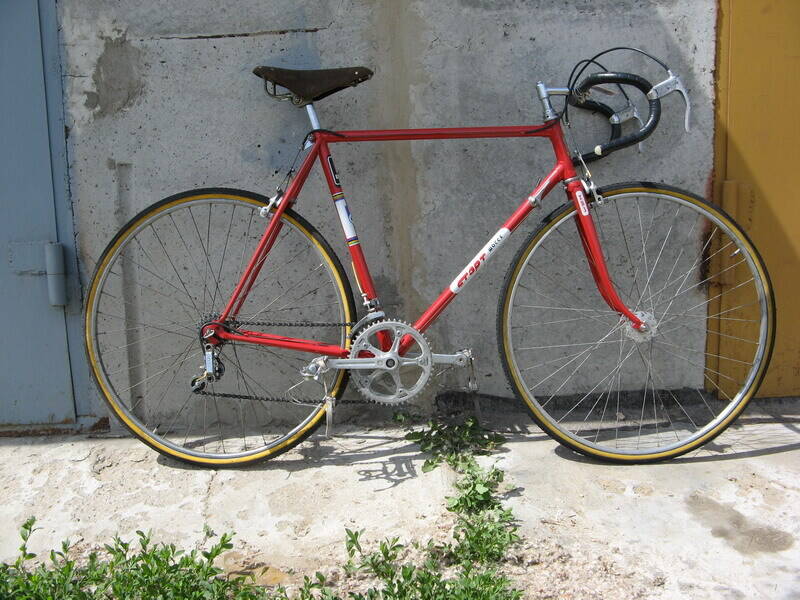

Вот ХВЗ, которые собрал в последние годы:


Вложения:
Комментарий к файлу: 1
IMG_0722-2.jpg [ 193.18 КБ | Просмотров: 663 ]
Комментарий к файлу: 2
IMG_0708-2.jpg [ 188.01 КБ | Просмотров: 663 ]
Комментарий к файлу: 3
IMG_0699-2.jpg [ 190.89 КБ | Просмотров: 663 ]
Комментарий к файлу: 4
IMG_0687-2.jpg [ 183.91 КБ | Просмотров: 663 ]
Комментарий к файлу: 5
IMG_0615-2.jpg [ 186.57 КБ | Просмотров: 663 ]
Комментарий к файлу: 6
IMG_0676-2.jpg [ 180.5 КБ | Просмотров: 663 ]
Комментарий к файлу: 7
IMG_0626-2.jpg [ 185.63 КБ | Просмотров: 663 ]

Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 27.07.2012 23:22
Аватара пользователя

Сообщения: 46
Изображения: 4
Город: Н.Новгород
Пол: Не указан
Зарегистрирован:20.10.2006
Далее


Вложения:
Комментарий к файлу: 8
IMG_0657-2.jpg [ 187.69 КБ | Просмотров: 661 ]
Комментарий к файлу: 9
IMG_0647-2.jpg [ 192.7 КБ | Просмотров: 661 ]
Комментарий к файлу: 10
IMG_0635-2.jpg [ 194.72 КБ | Просмотров: 661 ]
Комментарий к файлу: 11
IMG_3603-2.jpg [ 159.75 КБ | Просмотров: 661 ]

Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 28.07.2012 00:03

Сообщения: 105
Пол: Не указан
Зарегистрирован:11.02.2011
Прошу прощения, пропустил
Виктор Н.Н. писал(а):
Оказалось, что система СШ (трехлапка, 51/40) задевает малой звездой за правое перо.
При установке этой же системы на другие рамы СШ все нормально, есть зазор между звездой и пером.

Длина вала каретки под клин должна быть 139мм, вал должен быть не симметричный, проверь.
Если с валом все нормально, остается дефект рамы. Проверь раму, натяни нитку между рулевой колонкой и задними перьями, измерь расстояния между ниткой и подседельной трубой, они должны совпадать до мм. Подложи все-таки шайбу под правую чашку, хотя бы чтобы оценить сколько надо чтобы не затирало.
