 Заголовок сообщения: Брызговик своими руками
СообщениеДобавлено: 24.12.2013 21:47
Аватара пользователя

Сообщения: 80
Город: Киев
Пол: Муж
Возраст: 29
Зарегистрирован:08.05.2013
Всем привет.
Хочу поделиться с вами своим шаблоном брызговика.

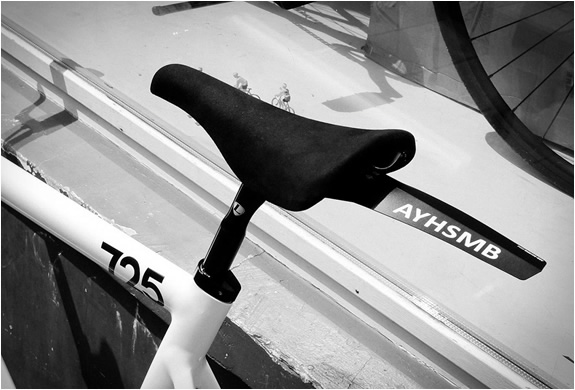

Шаблон сделан по брызговику Ass Saver. Формат А4.

Вложение:
Без имени-1.jpg
Без имени-1.jpg [ 842.7 КБ | Просмотров: 17680 ]

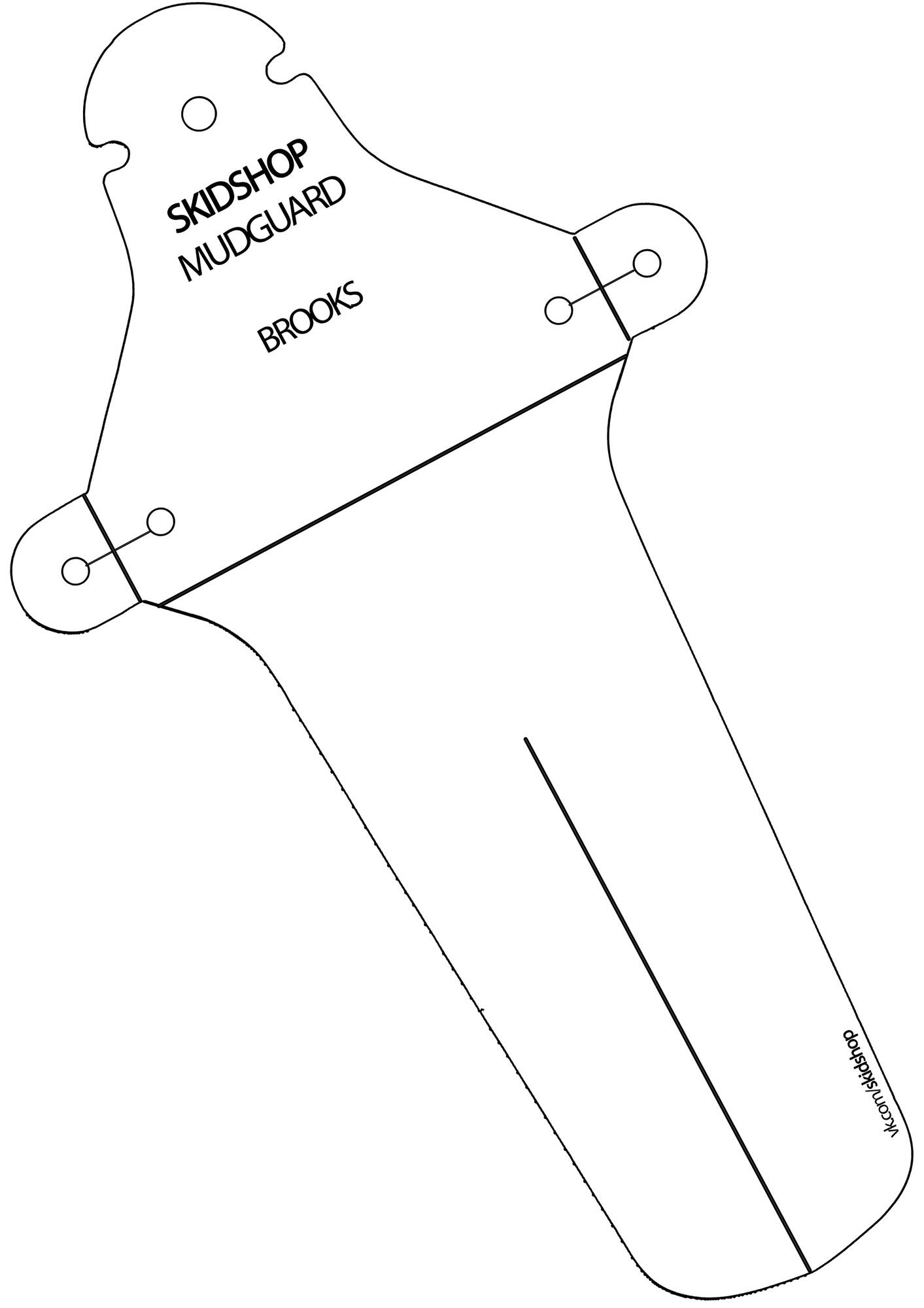

и под седло Brooks

Вложение:
Без имени-2.jpg
Без имени-2.jpg [ 882.53 КБ | Просмотров: 17647 ]

Вырезать можно, например, из пластиковой папки для бумаг или купить лист пластика в строительном.
Загибаеться в двух местах, по черным линиям.

Надеюсь кому то пригодиться или понравиться. Кто сделает, отпишитесь.

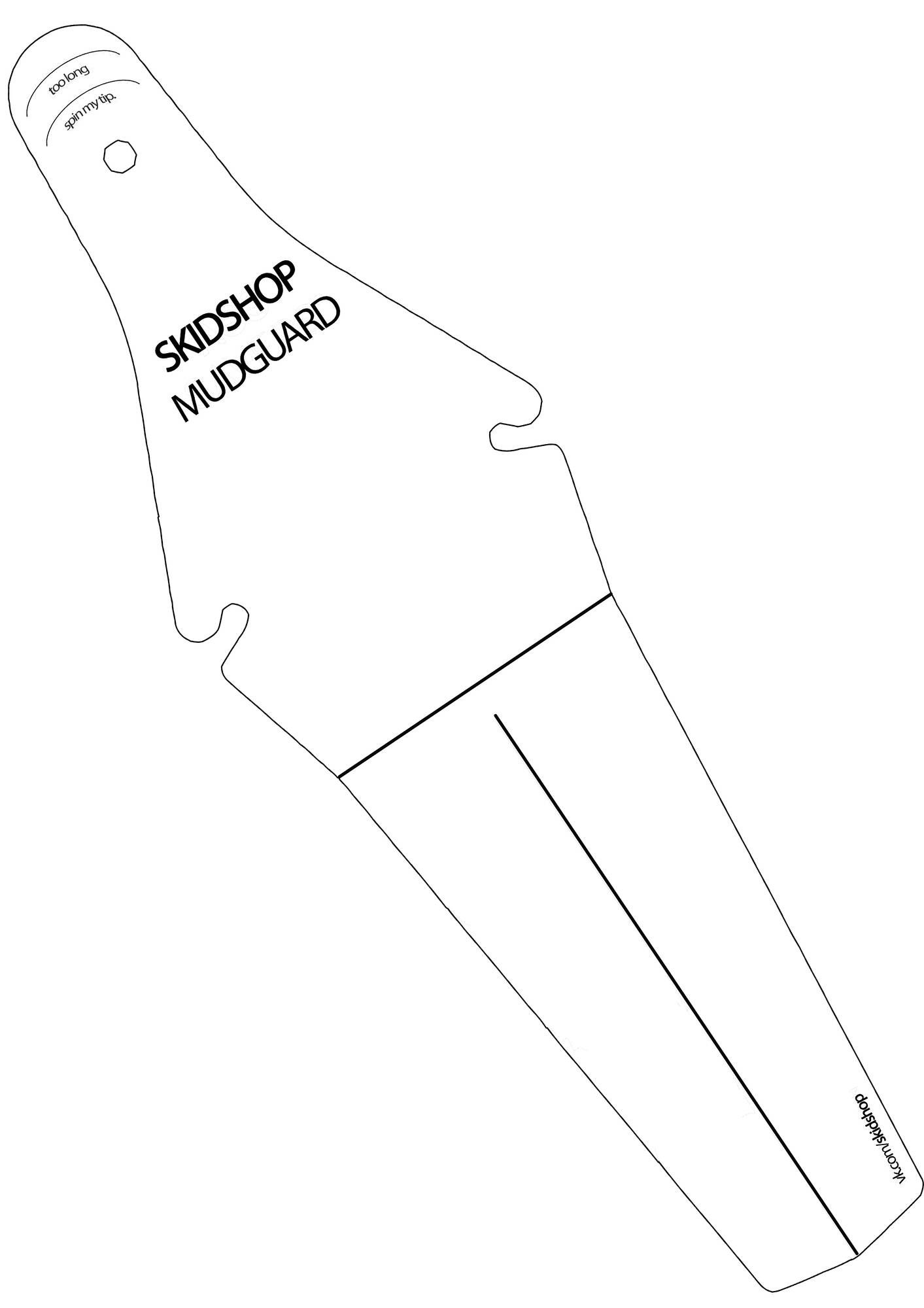

Как только на руках будет Mudguard, постараюсь сделать шаблон по ней.


Последний раз редактировалось Антон Артемов 24.12.2013 22:32, всего редактировалось 1 раз.

Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Брызговик своими руками
СообщениеДобавлено: 24.12.2013 21:55
Аватара пользователя

Сообщения: 65
Город: Кировоград
Пол: Муж
Возраст: 39
Зарегистрирован:11.03.2010
Красиво. Можно фото готового изделия, и как смотрится на веле.


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Брызговик своими руками
СообщениеДобавлено: 24.12.2013 22:05
Аватара пользователя

Сообщения: 80
Город: Киев
Пол: Муж
Возраст: 29
Зарегистрирован:08.05.2013
Western писал(а):
Красиво. Можно фото готового изделия, и как смотрится на веле.

Сам пока из бумаги вырезал, нету пластика и подсидел Pivotal а не рейлы

Как то так


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Брызговик своими руками
СообщениеДобавлено: 24.12.2013 23:14
Аватара пользователя

Сообщения: 224
Изображения: 2
Город: Запорожье
Пол: Муж
Возраст: 32
Зарегистрирован:26.03.2013
не коротковат?


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Брызговик своими руками
СообщениеДобавлено: 24.12.2013 23:20
Аватара пользователя

Сообщения: 80
Город: Киев
Пол: Муж
Возраст: 29
Зарегистрирован:08.05.2013
AllyBrave писал(а):
не коротковат?

Делал по оригиналу, к тому же А4 маловат)

Могу сделать длиннее под А3


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Брызговик своими руками
СообщениеДобавлено: 24.12.2013 23:38
Аватара пользователя

Сообщения: 1629
Город: днепропетровск
Пол: Муж
Зарегистрирован:28.06.2012
хуёвоват (да простят меня админы)


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Брызговик своими руками
СообщениеДобавлено: 25.12.2013 00:27
Аватара пользователя

Сообщения: 224
Изображения: 2
Город: Запорожье
Пол: Муж
Возраст: 32
Зарегистрирован:26.03.2013
oleksij m
своим похвастайся)


Антон Артемов
сделай под А3 пожалуйста) видел рекламу этих брызговиков, но что-то сомневаюсь, что обычный пластик переживет сгибание в центре.


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Брызговик своими руками
СообщениеДобавлено: 25.12.2013 00:46
Аватара пользователя

Сообщения: 119
Город: Чернигов
Пол: Муж
Возраст: 54
Зарегистрирован:17.02.2013
Обычная канцелярская пластиковая папка выдерживает довольно много сгибаний-разгибаний. Материал там вроде ПВХ. И вообще, какой смысл брызговик складывать и возить под седлом? Разве что в случае установки багажника. Если и придется это делать, то нечасто. Да и цена её 10 грн., а из одной папки два брызговика выйдет. Кстати, формата А3 такие папки тоже бывают.
Антон Артемов - за выкройку спасибо!


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Брызговик своими руками
СообщениеДобавлено: 25.12.2013 01:07
Аватара пользователя

Сообщения: 80
Город: Киев
Пол: Муж
Возраст: 29
Зарегистрирован:08.05.2013
Антон Артемов
сделай под А3 пожалуйста) видел рекламу этих брызговиков, но что-то сомневаюсь, что обычный пластик переживет сгибание в центре.[/quote]



Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Брызговик своими руками
СообщениеДобавлено: 27.12.2013 10:41
Аватара пользователя

Сообщения: 2653
Изображения: 0
Город: Харьков
Пол: Муж
Возраст: 44
Зарегистрирован:28.04.2009
позавчера вырехал из прозрачного рекламного пластика, поп чистый, но грязь была жидкая и я вгасился до пояса передним колесом. Выкройка под каждое седло немного разная. Оставляйте носик подлиннее, чтобы он держался за рельсы в носовой части седла - тогда брызговик не крутит


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Брызговик своими руками
СообщениеДобавлено: 27.12.2013 19:10
Аватара пользователя

Сообщения: 1629
Город: днепропетровск
Пол: Муж
Зарегистрирован:28.06.2012
в папках полипропилен, а не пвх


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Брызговик своими руками
СообщениеДобавлено: 25.01.2014 18:25
Аватара пользователя

Сообщения: 6025
Город: UA
Пол: Муж
Зарегистрирован:23.05.2013
Zamuka
А спина чист?

_________________
«Конструкция вдесятеро важнее материала.» andr


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Брызговик своими руками
СообщениеДобавлено: 21.02.2014 22:27
Аватара пользователя

Сообщения: 2
Город: Донецк(Мариуполь)
Пол: Муж
Возраст: 50
Зарегистрирован:03.06.2012
Да вряд ли.


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Брызговик своими руками
СообщениеДобавлено: 14.03.2014 02:53

Сообщения: 658
Город: }{apbKoB, ПП
Пол: Муж
Возраст: 41
Зарегистрирован:19.07.2007
сделал, из A4 - безпонтовая вещь, так как говнище летит по касательной + баллистика, поэтому спокойно облетает это нанокрыло сверху и попадает прямиком на ЖОПУ или рюкзак. Крыло, которое реально будет работать для заднего колеса должно быть почти до самой задней точки колеса, во всех остальных случаях толку не будет.

_________________
BerGaMont Beluga Nexus 8
Фикс - УКРАДЕН


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Брызговик своими руками
СообщениеДобавлено: 21.08.2021 11:01
Аватара пользователя

Сообщения: 249
Изображения: 2
Город: Харьков
Пол: Муж
Возраст: 38
Зарегистрирован:18.04.2015
Все эти ваши ассейверы - полная фигня, проще купить крылья типоразмера SDL.

Брызговик в первом вложении сделан примерно по размерам XLC-MG-C18.

Второй (доп.) имеет увеличенные боковины для более эффективной, на мой взгляд, работы.
Отверстия рекомендую прорезать по вкусу после примерке к конкретной вилке.

Данный брызговик должен справляться ни с чем иным, кроме как защитой пыльников амортизационной вилки (которые, кстати, ещё лучше защитят гофрированные трубки).
Ну, может, защищать лицо от попадания грязи с переднего колеса, но не более!

Предлагаю рассмотреть возможность использования крыла для защиты цепи, переднего переключателя, его тросика и того, что ещё может телепаться внизу рамы от того, что летит с заднего колеса (если оттуда вообще что-то летит?).


Вложения:

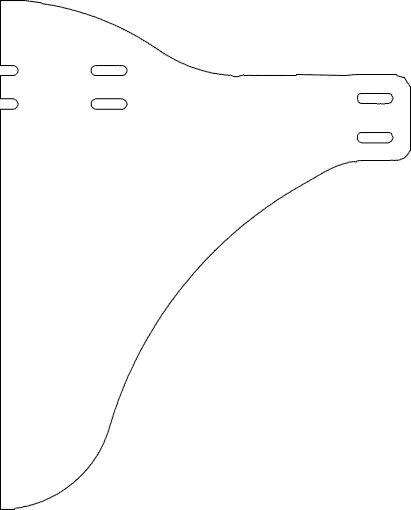

Комментарий к файлу: Половинка XLC-MG-C18
0.5x-XLC-MG-C18.png [ 4.18 КБ | Просмотров: 9297 ]

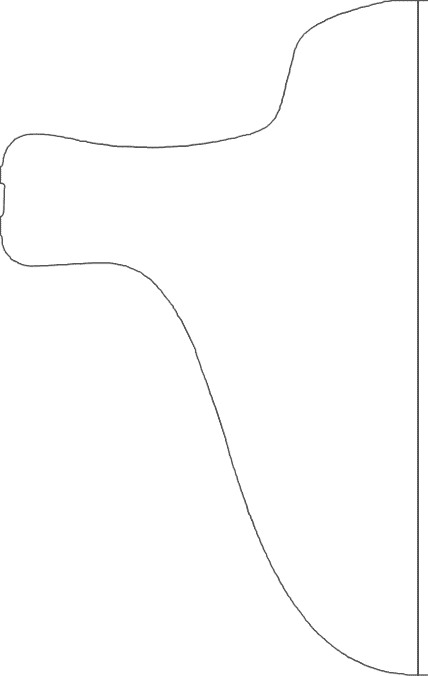

Комментарий к файлу: доп.
0,5x2.png [ 3.13 КБ | Просмотров: 9297 ]
