Фара на базе двух диодов Cree R5

supervisor · **Добавлено:** 09.12.2010 21:17

Maksym писал(а):

Тогда и придет время лития.

Я ещё не весь свинец израсходовал!

Maksym · **Добавлено:** 09.12.2010 21:46

ужас. Он же тяжелый

Хотя и у меня свинец был. Давно когда-то.

Snick · **Добавлено:** 19.12.2010 09:09

Ночи стали совсем короткие и не получается сделать фото пятна?

supervisor · **Добавлено:** 19.12.2010 09:15

Ночи стали белые!

-=Чела=- · **Добавлено:** 05.01.2011 21:09

Тема заинтересовала. А как насчет индикатора разряда батареи? Ничего не придумали?

supervisor · **Добавлено:** 05.01.2011 22:04

Нет пока.
Есть условная инликация - при разряде батареи драйвер сам переключается на менее мощный режим.

Vik2402 · **Добавлено:** 05.01.2011 23:06

пользовал R5 светодиод в похожем корпусе.... приблизительно 1 час в день.. за 2 недели он потемнел (визуал кристалла в выключенном состоянии) теплоотвод всё-таки нужён.... перешёл на люминивый корпус и 4 диодика.. у кажного свой (маленький) корпус с драйвером и каллиматором...

supervisor · **Добавлено:** 05.01.2011 23:20

Ну, у Байк-Лайта в инструкции написано, что использовать на 100% мощности (тем более в турборежиме) фару следует только при движении!

Vik2402 писал(а):

пользовал R5 светодиод в похожем корпусе....

На каких токах?

Vik2402 · **Добавлено:** 05.01.2011 23:29

700мА... практачески тот же вариант... он у меня стоял один и весь неиспользуемый объём объём фары я забил алюминиевой фольгой для переноса тепла по ближе к корпусу... (мой вариант диода http://beriled.biz/product_272.html) пластик есть пластик...

supervisor · **Добавлено:** 06.01.2011 00:28

Ну дык!!! 700!!!
А у меня 350 макс через каждый и сидят они на радиаторе от видяхи.

Vik2402 · **Добавлено:** 06.01.2011 00:37

ну да... 350х2=?... тепловыделение то же, шо и от одного на 700.. эффективность выше (около 140 лм/вт) чем на семистах (115-120лм/вт) :wink:

и ведь в замкнутом пространстве из пластика!!! теплу куда уходить с радиатора? просто присматривай за ними.. там же нет термоконтроля....

P_i_t_o_n · **Добавлено:** 19.01.2011 00:36

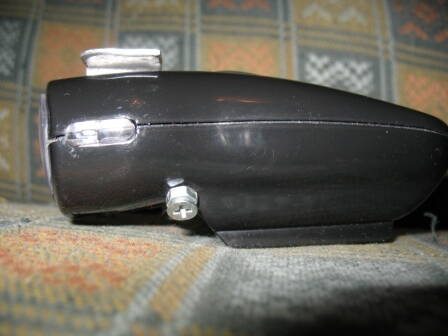

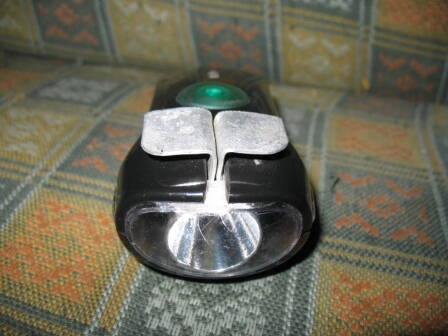

Почти 2 года пользую самоделку, не зная что на базе этих корпусов продают велофары...
Без охлаждения никак нельзя, доходит до того, что припой плавтся на драйвере, а это уже убийство диода...
Что мне нравится, в этих корпусах есть индикатор заряда батареи, если горит зеленым, то напряжение больше 4,5в, если зеленый с красным то 4,5-4,0в, когда тухнет зеленый, значит уже меньше 4.0в...
С моим импровизированным охлаждением на максимальном режиме или не больше 10 минут на стоянке, или обязательно с обдувом воздуха в движении. Вывел клеммы для подключения внешнего питания в виде болтиков внизу, для дальних поездок пользую все тот же тяжелый свинец, но внутри стоит защитный диод, драйвер очень не любит переполюсовку. Модуль с диодом r5 пятирежимный. Брал тут http://beriled.biz/index.php?categoryID ... ection=ASC
Один недостаток, хрупкость корпуса, при падении на асфальт разбивается...

LonelyWolf · **Добавлено:** 10.03.2011 10:20

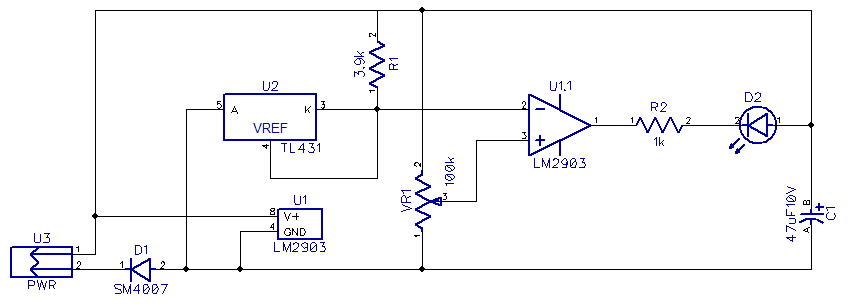

Вот схемка моего индикатора разряда батареек

Вложение:

Комментарий к файлу: Схемка

lm2903.png [ 15.72 КБ | Просмотров: 2162 ]

Делается на компараторе LM2903 (можно брать его аналоги LM193,LM293,LM393). В качестве опорного напряжения выступает TL431. Переменным резистором настраивается уровень срабатывания (загорания диода).
Т.к. компаратор сдвоенный, то можно дополнить схему еще одним диодом, под другой уровень напряжения

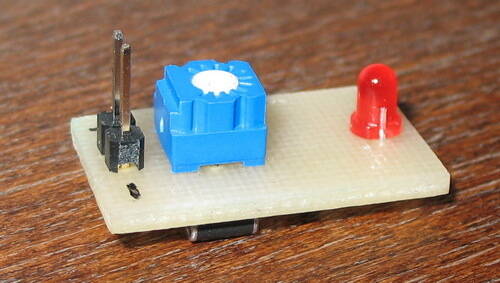

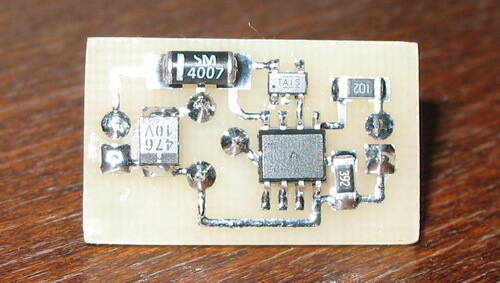

Вот так это выглядит у меня на макете

Вложение:

IMG_4077.JPG [ 71.95 КБ | Просмотров: 2162 ]

Вложение:

IMG_4079.JPG [ 71.81 КБ | Просмотров: 2162 ]

ЗЫ: делаю свою фару, схемы готовы, радиатор+диоды+колиматоры есть, корпус под 18650 аккумы из барабана от катриджа сделал, корпус для фары из стеклоткани сделан... а вот с креплением этой хреновины на руль - запор, не могу ничего приличного и быстросъемного сделать/придумать

supervisor · **Добавлено:** 10.03.2011 18:31

LonelyWolf писал(а):

Вот схемка моего индикатора разряда батареек

А можно сделать проще! (для особо ленивых, как я)
На барабане купить дешёвую фару за 30 грн (такая, в корпусах которыхсобираются байклайты) и в ней готовый индикатор в кнопке!
ИЗначально байклайты так и делались, с тем индикатором. Это потом они стали свой использовать.
