 Заголовок сообщения: Считалка велосипедистов
СообщениеДобавлено: 02.12.2014 12:16
Аватара пользователя

Сообщения: 15977
Изображения: 3
Город: Харьков
Пол: Муж
Возраст: 37
Зарегистрирован:30.09.2003
Любители паять... как такое может быть реализовано своими силами?

_________________


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Считалка велосипедистов
СообщениеДобавлено: 02.12.2014 12:53

Сообщения: 18
Город: dp.ua
Пол: Муж
Возраст: 47
Зарегистрирован:27.05.2013
IMHO датчик с дальностью обнаружения 1-1,5м, инфракрасный пассивный, инфракрасный активный, ультразвуковой. Можно два, тогда не сложно "отсечь" машины и определить направление движения.
Потом счетчик импульсов.
Только я не силен в языке, что на табло написано? Сегодня и всего за неделю?


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Считалка велосипедистов
СообщениеДобавлено: 02.12.2014 13:59

Сообщения: 894
Изображения: 1
Город: Suomi, 5хатки
Пол: Муж
Возраст: 30
Зарегистрирован:21.04.2008
Все не так просто. Эта штука умеет различать два вела, едущих сильно близко. Определяет наличие вела, даже если пройти мимо пешком (с велом) со скоростью 0.5км/ч. Тандем засчитывается, как один велосипед.

_________________
Куплю BMW E39 99г.
RAPID тандем титановый.
RAPID ситибайк на колесах диаметром 36 дюймов


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Считалка велосипедистов
СообщениеДобавлено: 02.12.2014 14:09
Аватара пользователя

Сообщения: 5840
Город: п.(г.т.?) Область Харьковская
Пол: Муж
Зарегистрирован:01.07.2008
SNiЖ0k писал(а):
Все не так просто. Эта штука умеет различать два вела, едущих сильно близко. Определяет наличие вела, даже если пройти мимо пешком (с велом) со скоростью 0.5км/ч. Тандем засчитывается, как один велосипед.

А если вел нести так, чтобы колеса не вращались? Или везти на машине догоры дрыком? Считает ли карбоновые вели так же успешно, как нормальные? Считает ли так же успешно велы с дисками вместо спиц? Не считает ли вместе с велами мотоциклы? Считает ли складные велы с единственной трубой в качестве рамы?


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Считалка велосипедистов
СообщениеДобавлено: 02.12.2014 14:26

Сообщения: 83
Город: Запорожье
Пол: Муж
Возраст: 32
Зарегистрирован:08.07.2012

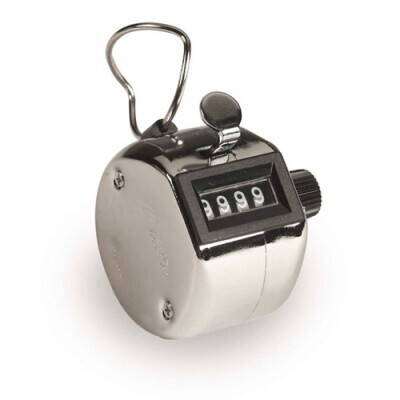

Бюджетный вариант:


Вложения:
countertally_enl.jpg [ 71.68 КБ | Просмотров: 650 ]


_________________
Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Считалка велосипедистов
СообщениеДобавлено: 02.12.2014 14:31

Сообщения: 18
Город: dp.ua
Пол: Муж
Возраст: 47
Зарегистрирован:27.05.2013
SNiЖ0k писал(а):
Все не так просто. Эта штука умеет различать два вела, едущих сильно близко. Определяет наличие вела, даже если пройти мимо пешком (с велом) со скоростью 0.5км/ч. Тандем засчитывается, как один велосипед.

Ну тогда сложный вариант - машинное зрение - камера, компьютер, программа. Определяет и считает колеса, делит пополам, выводит на дисплей.


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Считалка велосипедистов
СообщениеДобавлено: 02.12.2014 15:18
Аватара пользователя

Сообщения: 3834
Город: batym, Israel
Пол: Муж
Возраст: 55
Зарегистрирован:10.08.2007
Своими силами и недорого - примерно так:
В велодорожку утапливаем, не до конца, 2 пары эластичных трубок с заполнением жидкостью и парой пьезодатчиков давления. | | | | -->, где стрелка - направление движения вела.
Далее - анализ сигналов. Переднее колесо перекатилось через первую пару - предварительно, в буфер пишем "СтраусВЕЛ пошел", и определяем скорость его движения, и отправляем на счеттчик по прохождению следующей пары в разумный интервал скорости. Вторая - контроль. Естественнно, очень упрощая. Такое у нас ставилось для определения трафика еще лет двадцать тому.
Более простой вариант, я бы лепил на основе комбинации обьемного датчика, или датчика движения, магнитного и оптического. Без цепи велов мало, да и прочего железа уж сотня то грамм наберется - то есть то, что без железа - велом не считаем. То, где железа много - тоже сочтем мимо едущей машиной.
Датчик движения + инфракрасный - у нас частенько комплектуют системы автоматического включения света для дворов, гаражей и так далее. Магнитный + логика и определение расстояния и размера "железяки" - в самом примитивном миноискателе. Объемный - в системах открывания дверей, в автосигнализациях... Да самое примитивное - как в старых турникетах метро - на пересечение светового луча.

И вариант без пайки. Висит себе камера, гонит картинку кому либо, а там ее, картинку, прогоняют через прогу распознавания образов, и какую цифру высветить - возвращают на табло.
Полагаю это окажется самым дешевым решением.
Вот как то так примерно.


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Считалка велосипедистов
СообщениеДобавлено: 02.12.2014 16:48
Аватара пользователя

Сообщения: 425
Город: Хряков, Олексеевка
Пол: Муж
Возраст: 36
Зарегистрирован:25.04.2008
Самое простое - используется одна или две индукционных петли в виде ромбов под дорожным полотном, вот тут целый раздел есть по подсчёту велосипедистов. Там еще как варианты используются пироэлектрические (детектят проезжающих по изменению температуры) и пневматические (пара параллельно расположенных шлангов) сенсоры.


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Считалка велосипедистов
СообщениеДобавлено: 02.12.2014 17:22

Сообщения: 1290
Изображения: 0
Город: Макеевка
Пол: Не указан
Зарегистрирован:28.11.2010
оффтоп:
эта штука имеет существенный недостаток, она не может сортировать велосипедистов по сортам. например дерзкий фиксер или серьезный гонщик на при полном прикиде будет посчитан так-же как представитель низших слоев велообщества(дедушка на украине). по крайней мере нужно сортировать в шлеме\без, ибо тру велосипедистам будет обидно что их считают так-же как и быдло. С предлагаемым датчикам давления под колесами тоже проблема, вот взял BMXер прыгнул - не посчитан, следовательно должен стоять специальный человек, который ему внушит горе прыгуну его неправоту и заставит проехать как человека


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Считалка велосипедистов
СообщениеДобавлено: 02.12.2014 17:33
Аватара пользователя

Сообщения: 15977
Изображения: 3
Город: Харьков
Пол: Муж
Возраст: 37
Зарегистрирован:30.09.2003
распознавание образов не глючащее и стоящее меньше космического корабля еще найти надо... + инет стабильный в эту стойку... Датчики объема и движения могут быть надежнее

_________________


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Считалка велосипедистов
СообщениеДобавлено: 02.12.2014 19:44
Аватара пользователя

Сообщения: 2295
Город: Южный Урал
Пол: Муж
Возраст: 52
Зарегистрирован:17.04.2014
Магнитный датчик как в миноискателе поставить, и настроить на опредленную массу металла. Чтобы реагировал на велосипеды но не реагировал на автомобили.

Другой вариант - купить обычный фонарь с датчиком движения и расположить этот последний так чтобы его поле зрения было горизонтально на высоте плеч велосипедиста т.е. выше крыши легковой машины.

Самое простое - поставить кнопку и при ней табличку: С целью проектирования велосипедной инфраструктуры нужно знать количество велосипедистов. Если Вы не велосипеде то пожалуйста нажмите кнопку счетчика.
Кнопку эту вывести на простейший карманный калькулятор на его кнопку = а перед тем набрать: 1+1. Тогда каждое нажатие на = будет прибавлять единицу к подсчитанному ранее.

_________________
Складной грузовоз: http://xt.ht/phpbb/viewtopic.php?f=31&t=226335
Устройство задней втулки "Школьника": viewtopic.php?f=31&t=323801
Белорусский "Аист": viewtopic.php?f=31&t=338736


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Считалка велосипедистов
СообщениеДобавлено: 02.12.2014 20:05
Аватара пользователя

Сообщения: 2569
Город: Киев
Пол: Муж
Возраст: 33
Зарегистрирован:07.03.2009
Миша писал(а):
распознавание образов не глючащее и стоящее меньше космического корабля еще найти надо...

Было бы желание и бюджет.
Миша писал(а):
+ инет стабильный в эту стойку...

Зачем? Можно приходить раз в месяц с флешкой сливать статистику. Или для чего инет, если не для сбора статистики?

_________________
Dropbox - облачное хранилище данных. 500 Мб дополнительно к обычным 2 Гб.


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Считалка велосипедистов
СообщениеДобавлено: 02.12.2014 20:32
Аватара пользователя

Сообщения: 3834
Город: batym, Israel
Пол: Муж
Возраст: 55
Зарегистрирован:10.08.2007
Да, самый мудрый совет от Кочегара - такой фонарик с датчиком у нас в хозмаге меньше 20 баксов.
И всё, что движется по велодорожке - считаем велосипедом! :D

Насчет программ распознавания и космических кораблей.* В телефонах с камерами распознавание лица - уже распространенная опция. Стало быть не требует ни больших вычислительных мощностей, ни качественной картинки. То же с распознаванием номера автомобиля уже работает как минимум 10 лет, и про ошибки я не слышал. Не думаю, что распознать велосипедиста окажется труднее, кстати Гугловский автоводитель - опознает, если верить релизу фирмы.
То есть алгоритм распознавания образа вылизан и в программы переведен. Следовательно - уже есть и недорог.
Стабильный инет той стойке и на фиг не нужен - она табло, и не более. Сигнал на изменение картинки получит - изменит. Как телефон, что снюхивается с ближайшими антеннами. А вот где будет вестись обработка - в стойке модуле или на сервере? Что дешевле - сам не знаю.

*
Как больше века ржали над полетом в космос на воздушном шаре? А ведь совсем недавно уже второй человек туда - на шаре, а обратно - своим ходом... Да, не орбита Гагарина еще, но опорная орбита Луны7 - 129км. Сравнимо с 40+ кулька с газом. И стоимость пузыря с газом в сравнении с ракетой - несопоставимы.


Так что полагаю что автономная стойка вполне уложится в цену приличного фотоаппарата, самого дешевого монитора и средней руки компа, плюс сам шкаф и питание.
А вот сколько встанет адаптировать ПО - предположить не берусь.
Если же нужна только статистика - вешать камеру, так чтоб не сломали и прогонять снимки, запущенные от датчика движения, через комп. Такой готовый комплекс есть в продвинутых авторигистраторах. Уже есть.


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Считалка велосипедистов
СообщениеДобавлено: 02.12.2014 20:34
Аватара пользователя

Сообщения: 15977
Изображения: 3
Город: Харьков
Пол: Муж
Возраст: 37
Зарегистрирован:30.09.2003
Maksym писал(а):
Миша писал(а):
распознавание образов не глючащее и стоящее меньше космического корабля еще найти надо...

Было бы желание и бюджет.
Миша писал(а):
+ инет стабильный в эту стойку...

Зачем? Можно приходить раз в месяц с флешкой сливать статистику. Или для чего инет, если не для сбора статистики?

Прикол этой штуки таков, что всегда можно проезжая видеть:
1. Дату
2. Погоду
3. количество веллеров проехавших к этому времени.
И не только увидеть, но и зафоткать.
Первые два пункта нужны всем, а третий только веллерам. Ну и проектировщикам велодорожек чтобы понимать динамику движения по этой улице.

_________________


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Считалка велосипедистов
СообщениеДобавлено: 02.12.2014 20:42
Аватара пользователя

Сообщения: 3834
Город: batym, Israel
Пол: Муж
Возраст: 55
Зарегистрирован:10.08.2007
Миша
Действительно, прикол :smile:
Зачем велосипедисту, если он не путешественник во времени - дата? Аналогично и погода, если это не прогноз - к примеру "через 15 минут вероятен дождь, усиление ветра и понижение температуры..." Текущую то погоду он - ощущает.
А вот количество веллеров - наверное да, приятно...
А вот статистика по числу, времени, скоростям - очень полезна для грамотной организации движения. В результате - и нам, на велах, тоже.
