СообщениеДобавлено: 19.01.2019 21:06

Сообщения: 37
Город: Красный Лиман
Пол: Муж
Возраст: 35
Зарегистрирован:31.12.2018
Здравствуйте. Вопрос о модернизации имеющегося фабричного поворотника до полноценного

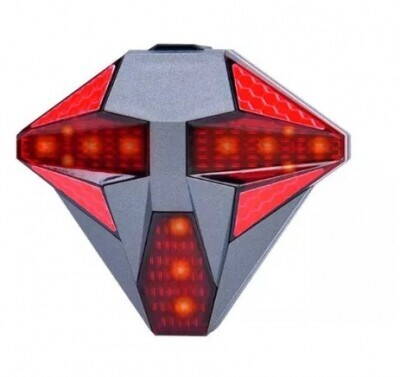

Купил поворотники в виде заднего фонаря (фото приложено)

имеет минусы:

- большой и неаэродинамичный
- хоть там стрелка и большая, но водители могут не разглядеть. Поэтому полагаться только на поворотник и не показывать поворот рукой - это смерти подобно. А показывать поворот поворотником и еще дополнительно рукой, тогда какой смысл в таком поворотнике.

Хочется модернизировать

Вопрос.

Можно ли к этому фонарю прикрепить
- от левой стрелки протянуть два провода по 1.5 метра (один провод идет на левую ногу передней вилки, второй на левую ногу задней вилки)
- от правой стрелки протянуть два провода по 1.5 метра (один провод на правую ногу передней вилки, второй на праву ногу задней вилки)

На концах 4-х проводов диодная лента на 3 лампы.
Сам задний фонарь от которого идет такая звезда кладется в сумку под рамой в районе рулевой.

Спасибо.


Вложения:
111.jpg [ 39.93 КБ | Просмотров: 797 ]

Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 19.01.2019 21:08
Аватара пользователя

Сообщения: 10317
Город: Izmail
Пол: Муж
Возраст: 35
Зарегистрирован:01.05.2015
Demetra Viatorem
а есть у затеи какой-либо смысл?

_________________
Мой сарайчик
Вело-книжки на МЕГЕ, обновлено 05.12.18
Синглспид - это не моё. Там объедем, там обойдём, а там вообще грязно и противно: нечего там делать
Инструмент Yato по фрумной цене


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 19.01.2019 22:05

Сообщения: 37
Город: Красный Лиман
Пол: Муж
Возраст: 35
Зарегистрирован:31.12.2018
Aleksei Dmytren писал(а):
Demetra Viatorem
а есть у затеи какой-либо смысл?



сделать блымание заметным


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 19.01.2019 22:07
Аватара пользователя

Сообщения: 10317
Город: Izmail
Пол: Муж
Возраст: 35
Зарегистрирован:01.05.2015
Demetra Viatorem
не надейтесь.

_________________
Мой сарайчик
Вело-книжки на МЕГЕ, обновлено 05.12.18
Синглспид - это не моё. Там объедем, там обойдём, а там вообще грязно и противно: нечего там делать
Инструмент Yato по фрумной цене


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 19.01.2019 22:38
Аватара пользователя

Сообщения: 135
Город: Харьков
Пол: Муж
Возраст: 38
Зарегистрирован:28.03.2015
Задний фонарь поярче + поднятая рука на повороте.
По другому боюсь , не каждый водитель поймет где у вас правый поворотник , где левый.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 19.01.2019 22:52

Сообщения: 2545
Город: Геническ
Пол: Муж
Возраст: 24
Зарегистрирован:05.04.2014
Demetra Viatorem,вообще то поворотники на велосипеде лишняя штука.Но если вам самому очень хочеться-то почему бы и не поставить ?У каждого свои заморочки - я например тоже немножко по велоподсветке страдаю.

На переднюю вилку ничего цеплять не рекомендую- грязь не прозрачная.
Вот отличное видео,где парень делает простенькие ,и в тоже время яркие поворотники:
phpBB [video]


У вас багажник есть?Если да-то желательно закрепить там задний фонарь(это самое видное место).Под седлом не рекомендую,но если нет другого выхода - то только туда.Поворотники сзади можно изготовить так же как и на видео выше(просто добавьте немного фантазии).Закрепить можно на задних перьях.В качестве источника света не обязательно использовать диодную ленту - можно и воспользоваться обычными светодиодами (мигающими или с постоянным светом).

Источник питания - любой можно приколхозить,самый простой батарейка 3v 2032.

Если заинтерисовались-пишите,подумаем вместе схемку подключения и питания.

_________________
Нельзя иметь быстрее чем положено, и нельзя иметь быстрее, без собственных усилий.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 19.01.2019 23:08
Аватара пользователя

Сообщения: 3249
Изображения: 1
Город: Lviv
Пол: Муж
Зарегистрирован:11.11.2008
:facepalm:

_________________
Куплю втулки, вынос, мелочь


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 20.01.2019 08:35

Сообщения: 37
Город: Красный Лиман
Пол: Муж
Возраст: 35
Зарегистрирован:31.12.2018
Идея с яйцом офигеть.

Еще вариант

Можно взять 4 стандартных самых дешевых крепления для фонаря и туда вставить по одному яйцу.

Получится по одному яйцу на каждой ноге из четырех.

Останется решить вопрос с припаиванием этой звезды к заднему фонарю )))


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 20.01.2019 09:06

Сообщения: 235
Город: Средиземье
Пол: Муж
Возраст: 31
Зарегистрирован:17.05.2014
Правилами дорожного движения не предусмотрены поворотники на велосипеде, по этому водители не будут смотреть что у вас там мигает под седлом или на руле. Велосипедист должен обозначить руками намерение повернуть, все остальные варианты, это ерунда.
В случае аварии, если вы скажите, что у вас седло мигала в лево а вас все равно переехали, то все поймут, что вы не подав каких либо сигналов бросились под автомобиль.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 20.01.2019 10:46

Сообщения: 2545
Город: Геническ
Пол: Муж
Возраст: 24
Зарегистрирован:05.04.2014
Yamato88 писал(а):
Правилами дорожного движения не предусмотрены поворотники на велосипеде, по этому водители не будут смотреть что у вас там мигает под седлом или на руле. Велосипедист должен обозначить руками намерение повернуть, все остальные варианты, это ерунда.
В случае аварии, если вы скажите, что у вас седло мигала в лево а вас все равно переехали, то все поймут, что вы не подав каких либо сигналов бросились под автомобиль.

Да не мешаейте вы человеку,его привлекает сама ИДЕЯ с поворотниками,чтобы быть заметным на дороге.Это прикольно!
Demetra Viatorem писал(а):
Идея с яйцом офигеть.

Еще вариант

Можно взять 4 стандартных самых дешевых крепления для фонаря и туда вставить по одному яйцу.

Получится по одному яйцу на каждой ноге из четырех.

Останется решить вопрос с припаиванием этой звезды к заднему фонарю )))

Demetra Viatoremзачем вам лишние затраты на дешевые крепления для фонаря ?Есть вариант по проще- в яйцо сделать две прорези и вставить туда строительную стряжку.Стяжки стоят копейки.
По поводу звезды- скиньте мне ссылку на эту модель,или фото задней стороны.А также напишите куда вы собираетесь ее цеплять -под седло или багажник?Есть ли к этой фонарезвезде какой то выносной пульт управления на руль.Как поворотники включаються?Или на фонаре они просто лампочки для видимости?

_________________
Нельзя иметь быстрее чем положено, и нельзя иметь быстрее, без собственных усилий.


Последний раз редактировалось fipati100 20.01.2019 12:04, всего редактировалось 1 раз.

Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 20.01.2019 11:43

Сообщения: 2545
Город: Геническ
Пол: Муж
Возраст: 24
Зарегистрирован:05.04.2014
Вот нарисовал примитивную схемку подключения.Только не пугайтесь,к сожалению ,художник из меня фиговый :facepalm: .


На первом фото изображены места расположения элементов на велосипеде.Желтым цветом вы видите светодиоды,те самые яйца -на перьях вилки и по концам руля.

По сидушкой можно спрятать элемент питания(голубой цвет).Например взять для этого старый чехол от мобильного телефона -его закрепить на проволке,между ребрами сидушки.

На руль можно вывести кнопки питания ,на каждую линию отдельно (изображены красным цветом .Еще красным цветом я изобразил фонарь -он питаеться олдельно,но если нужно -его мы тоже запитаем! :smile:

Зеленые и синие линии это провода.В каждой линии по 2 проводка.

На этом же рисунке есть схема подключения светодиода.Нам нужны яркие светодиоды ,а именно 5ММ-они достаточно яркие!Если светодиод подключить напрямую к источнику питания ,то в зависимости от его мощности :может сгореть,может гореть на максимуме ,и садить акум,а может ели включиться.
Поэтому для подключения используйте резисторы 330 Ом,подключаються к плюсовой линии.На каждый светодиод по одному резистору.Почему именно 330 Ом?

Потому что мы будем запитывать от таких источников питания:
1)Или аккумулятор 18650 3.7 в
2)либо две обычные батарейки АА 1,5 в
3)либо две плоских батарейки (как для часов,компа)3v 2032 или подобные.

А вот вторая картинка,тут немного подробнее изображена схема подключениядля каждой линии.Не забывайте про резистор -синий цвет.Остальное думаю понятно.

Какие выключатели можно взять для проекта ?Идеально будет найти двойной 1 шт!Если нет,то 2 вот таких:

У меня такого не было,я поставил вот такой:

Какие нужны светодиоды ?4 светодиода,5 ММ.Можно взять мигающую версию.Достаточно яркие.Цвет апельсин.


Для 4 светодиодов нам понадобиться 4 резистора.Вот примерно как выглядит резистор 330 ом.Они по разному маркируються,по разному выглядят.
А вот такие я себе брал.


Все необходимое можно приобрести через интернет,ну или на радиорынке,если такой имееться.Резисторы и светодиоды стоят копеечно.

Будут вопросы -пишите!

_________________
Нельзя иметь быстрее чем положено, и нельзя иметь быстрее, без собственных усилий.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 20.01.2019 12:25
Аватара пользователя

Сообщения: 10317
Город: Izmail
Пол: Муж
Возраст: 35
Зарегистрирован:01.05.2015
:tourist:

_________________
Мой сарайчик
Вело-книжки на МЕГЕ, обновлено 05.12.18
Синглспид - это не моё. Там объедем, там обойдём, а там вообще грязно и противно: нечего там делать
Инструмент Yato по фрумной цене


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 20.01.2019 12:45

Сообщения: 2
Город: Краматорск
Пол: Муж
Возраст: 36
Зарегистрирован:20.01.2019
Идея с яйцами супер! :) Что я только не перепробовал для этого (даже красил йодом силиконовые трубочки чтобы был оранжевый цвет). А не подскажите, где можно купить яркие оранжевые мигающие светодиоды? (я находил только белые или красные) Не мигающие не подойдут - эффект будет не тот. Чтобы обычные мигали надо в схему добавить транзисторы и конденсаторы (ну это надо быть спецом). Или можно сделать при помощи реле поворотов - "клацалки" от автомобиля (Ланоса), но оно будет быстро садить батарейку (крону)


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 20.01.2019 13:35

Сообщения: 2545
Город: Геническ
Пол: Муж
Возраст: 24
Зарегистрирован:05.04.2014
Artem Trifonov писал(а):
Идея с яйцами супер! :) Что я только не перепробовал для этого (даже красил йодом силиконовые трубочки чтобы был оранжевый цвет). А не подскажите, где можно купить яркие оранжевые мигающие светодиоды? (я находил только белые или красные) Не мигающие не подойдут - эффект будет не тот. Чтобы обычные мигали надо в схему добавить транзисторы и конденсаторы (ну это надо быть спецом). Или можно сделать при помощи реле поворотов - "клацалки" от автомобиля (Ланоса), но оно будет быстро садить батарейку (крону)

Больше не нужно никаких транзисторов и конденсаторов ,клацалок от Ланоса не нужно.Только резисторы 330 Ом на плюсовой конец светодиода.Мигающие светодиоды,резисторы,подходящие выключатели можно купить на олх.Сейчас я написал письмо продавцу ,у которого брал все это сам,спросил нет ли у него мигающих оранжевых светодиодов?Только что ответил,пишет что есть.

Вот на него ссылочка,пишите ему в л.с https://zodiak577.olx.ua/
Достаточно дешево вышло,вот мой был заказ:5 красных светодиодов ,10 резисторов,один мини переключатель ,и одна батарейка 2450.Так как заказывал укр почтой ,оплату произвел сразу на карту приват банка.(но продавец может и новой выслать).Итого 34 грн(и то потому что сама батарейка стоила 12 грн) +25 доставка укр почтой (3-4 дня).

Будут вопросы -пишите!

_________________
Нельзя иметь быстрее чем положено, и нельзя иметь быстрее, без собственных усилий.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 20.01.2019 13:47
Аватара пользователя

Сообщения: 417
Изображения: 15
Город: Одесса
Пол: Муж
Зарегистрирован:29.12.2012
Не совсем понятен Ваш вопрос, потому поделюсь правильным решением поворотов на велике.
Те фонари, что продаются для велосипедов, изначально как поворотники и стопы не видны. Для заметности в дневное время, а особенно в нашем южном регионе нужна определённая сила света и размер, "угловая величина" фонаря.
В автомобилях используются лампы накаливания мощностью 25Вт или диодные мощностью 3-5Вт, и размером не менее 80Х80мм
Из компромиссных вариантов - можно купить готовый задний фонарь для мопеда или защищённые светодиодные ленты ораньжевого и красного цветов.
Фонарь от мопеда смотрится лучше, но все потроха придется всё равно менять на диодные, так как возить с собой емкий аккумулятор достаточно сложно.
Со светодиодными лентами проще, их легче разместить на перьях и раме велосипеда, так как они сразу на липучке, но сложнее со скрытой проводкой. Естественно к ним тоже нужен 12в аккумулятор, хотя и меньшей емкости.
Впереди удобно установить зеркала с поворотниками, на Восходе продаются отличные заготовки, для этих целей.
Второй момент - прерыватель, заставляющий повороты моргать. Есть готовые реле поворотов, а можно и самому сделать из диода и полевого транзистора, что многократно дешевле.
Третий момент переключатель. Сразу скажу, лучше брать готовый, для электро велосипеда. https://el-vel.com.ua/p324770319-blok-knopok-314.htmlСамодельная лепнина под дождём быстро раскисает, и выглядит очень убого.

_________________
Летающий велик жены
Походная кухня
Всепогодный, тактический "Аист-М"


Вернуться к началу
shoppage  personalpage P Персональный альбом
