 Заголовок сообщения: Настройка TORPEDO PENTASPORT
СообщениеДобавлено: 10.05.2011 15:14
Аватара пользователя

Сообщения: 1126
Город: Питер
Пол: Муж
Возраст: 61
Зарегистрирован:21.04.2011
Всем здоровья!
Приобрел Б.У. велосипед (TUNTURI COUNTRY SIDE) с ДВУХСТОРОННИМ управлением передачами (3+2)...
Подскажите пожалуйста чайнику - как ГРАМОТНО устанавливать длину тросиков, чтоб не порвать их (не сдвинуть колесо в дропаутах - шутка), и не сломать манетку ненароком? Здоровье какое-то еще осталось - а рычаг у нее целых 70(!) мм...
Спасибо всем заранее!

_________________
Носки, дырявые на подошве - рваными НЕ СЧИТАЮТСЯ...!
Ибо - "В действительности всё не так, как на самом деле..." (с)


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Настройка TORPEDO PENTASPORT
СообщениеДобавлено: 11.05.2011 09:39
Аватара пользователя

Сообщения: 1126
Город: Питер
Пол: Муж
Возраст: 61
Зарегистрирован:21.04.2011
Не дождался ответов, а шило из седла торчит (ну очень ехать хоцца...)

По моим исследованиям МАКСИМАЛЬНОЕ натяжение левого тросика на 5 передаче, правого - на 2й...
Разумеется, смотреть по ходу движения.

Вдруг кому пригодится? Кстати, здесь кто-то жаловался на =пропадание= некоторых передач...
При НЕЧЕТКОЙ настройке какая-то чехарда происходит, ОДНОЗНАЧНО!

_________________
Носки, дырявые на подошве - рваными НЕ СЧИТАЮТСЯ...!
Ибо - "В действительности всё не так, как на самом деле..." (с)


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Настройка TORPEDO PENTASPORT
СообщениеДобавлено: 11.05.2011 11:59
Аватара пользователя

Сообщения: 550
Город: Киев
Пол: Муж
Возраст: 33
Зарегистрирован:22.11.2008
Приветствую.
А можете выложить фотки поподробнее как выглядит это двухстороннее переключение?

гуглил по пентасрорту и не нашел 3+2. Только обычные.

да и Sachs продался Сраму - теперь мануалы только под sram P5 найти можно.
http://www.sram.com/en/service/sram/view.php?catID=2&subcatID=8
http://www.sram.com/_media/pdf/sram/dealers/DTM_GHS_E_99.pdf

_________________
Пусть ваш холодильник всегда будет полон!



Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Настройка TORPEDO PENTASPORT
СообщениеДобавлено: 11.05.2011 15:49
Аватара пользователя

Сообщения: 527
Город: Харьков. Салтовка, Научная.
Пол: Муж
Возраст: 42
Зарегистрирован:15.09.2007
Видел такую экзотику, с виду обычная "sach torpedo 3-gang", но с двумя внешними звездами 18+21, и манеткой с двумя рычагами на одном хомуте, еще у нее был ножной тормоз. Мой мозг застрял, я не понял как это все вместе должно работать.

_________________
Дорогу осилит идущий...
ХРОМО'ДИЛ - СШ-73 (В-555)


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Настройка TORPEDO PENTASPORT
СообщениеДобавлено: 11.05.2011 16:42
Аватара пользователя

Сообщения: 1126
Город: Питер
Пол: Муж
Возраст: 61
Зарегистрирован:21.04.2011
viking_sys писал(а):
А можете выложить фотки поподробнее как выглядит это двухстороннее переключение?


Внешне похожа на ту,что на Вашем фото (такая же с "двухуровневым телом",но цепочки ввинчиваются с обеих сторон...
Из манетки выходят 2 тросика (в ней видимо кулачек со своей "программой" - алгоритмом переключения) - тросики движутся по-разному, хотя внешне здорово смахивает на Вашу...

В И-НЕТе нарыл двухстороннее переключение на STURMEY ARCHER - там так же 3+2 передачи, но логика переключения, описанная в документе с моей не совпадает...
А может я чего недопонял...

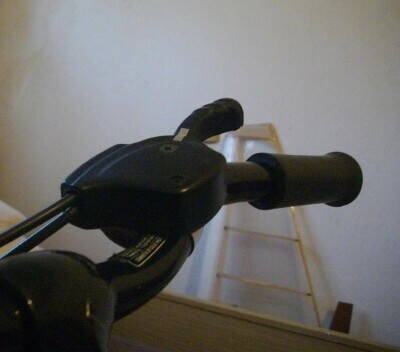

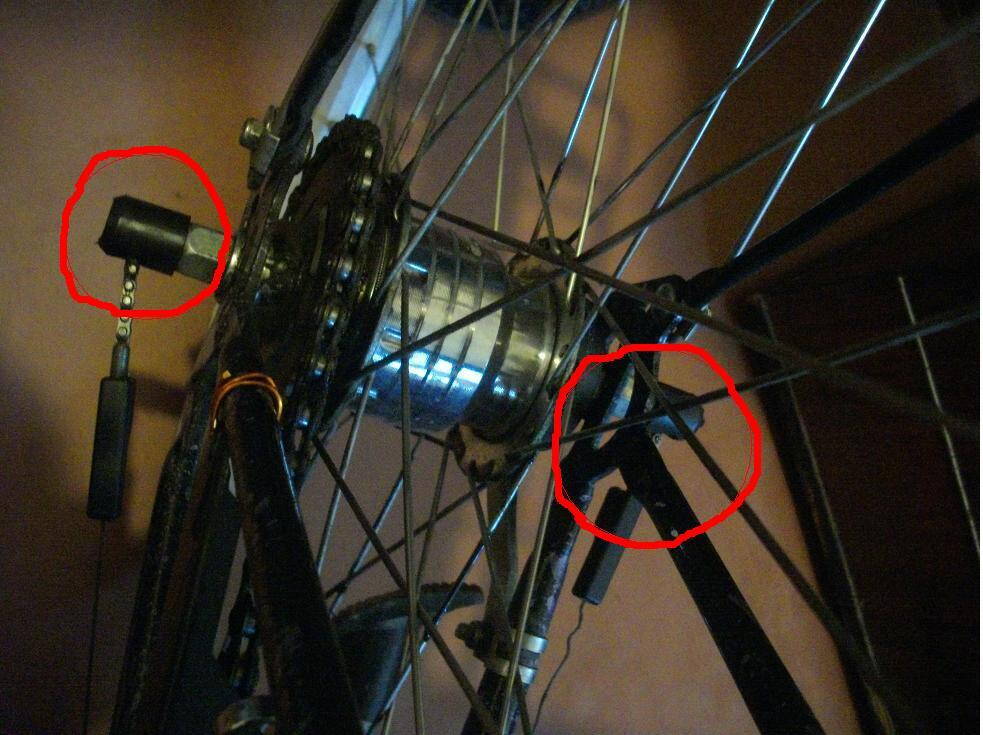

Вложения:
IMGP1854.JPG [ 57.86 КБ | Просмотров: 5629 ]
IMGP1851.JPG [ 115.37 КБ | Просмотров: 5629 ]


_________________
Носки, дырявые на подошве - рваными НЕ СЧИТАЮТСЯ...!
Ибо - "В действительности всё не так, как на самом деле..." (с)
Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Настройка TORPEDO PENTASPORT
СообщениеДобавлено: 12.05.2011 12:52
Аватара пользователя

Сообщения: 550
Город: Киев
Пол: Муж
Возраст: 33
Зарегистрирован:22.11.2008
Вобщем, это чудо природы требует особого подхода.

аж интересно стало.

так как во втулку заходят аж два переключателя :shock: , то пораскинув мозгами, можно предположить, что втулка старая, как г**но мамонта. Пять скоростей в то время получить не могли, поэтому скрестили две планетарки, которые были разработаны - трешку и двушку.

Просьба - разберите манетку и сфоткайте механизм.
там один рычаг? он сначала переключает трешку или двушку, или там всё сложнее?

Подергайте тросики руками - если планетарка переключается нормальнои одна, и другая, то возможно проблема в манетке.
либо поставьте неиндексные манетки на раму а-ля oldschool. чем проще, тем лучше.

ждем фотоотчета.

p/s/ былобы неплохо, если бы вы дали ссылку, или выложили мануал на Sturmey 3+2 - полезно почитать.
естественно, логика работы не сойдется - там всё защищено патентами, и приходится изголяться, чтоб было непохоже.

_________________
Пусть ваш холодильник всегда будет полон!



Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Настройка TORPEDO PENTASPORT
СообщениеДобавлено: 12.05.2011 21:12
Аватара пользователя

Сообщения: 1126
Город: Питер
Пол: Муж
Возраст: 61
Зарегистрирован:21.04.2011
viking_sys писал(а):
Вобщем, это чудо природы требует особого подхода.
Просьба - разберите манетку и сфоткайте механизм.
там один рычаг? он сначала переключает трешку или двушку, или там всё сложнее?

Подергайте тросики руками - если планетарка переключается нормальнои одна, и другая, то возможно проблема в манетке.
либо поставьте неиндексные манетки на раму а-ля oldschool. чем проще, тем лучше.

ждем фотоотчета.

p/s/ былобы неплохо, если бы вы дали ссылку, или выложили мануал на Sturmey 3+2 - полезно почитать.
естественно, логика работы не сойдется - там всё защищено патентами, и приходится изголяться, чтоб было непохоже.

ЧУДО, я бы сказал, не природы, а инженерной МЫСЛИ!

Друзья, разбирать ИСПРАВНЫЙ механизм не буду.
По основной работе мой девиз - НЕ МЕШАЙТЕ МАШИНЕ РАБОТАТЬ...!
Из любопытства если - то я уже не в том возрасте (хе-хе...), если сломится чего - другой вопрос, но лучше пусть работает, а я останусь в неведении... Не осуждайте меня за это.

Тросики я держал внатяг, а сын щелкал манеткой, так и определил моменты максимального натяжения цепочек, о чем изначально поднимал вопрос.

Относительно STURMEY ARCHER - ссылку дать не смогу, т.к. не помню как я на нее наткнулся... Инструкция была в формате PDF, и я ТУПО переписал ее на флешку.
Если только персонально на E-mail переслать?
А еще лучше - научите как сюда прикрепить файл (тогда все увидят), а то я ЧАЙНИК в компьютерных делах...Sorry!

Касательно замены рамы - менять не буду, этот вел ГОРАЗДО "накатистей," чем его предшественники (отечественные САЛЮТ и современный ФОРВАРД...).
Подозреваю, что дело именно в РАМЕ. Все пишут про "катимость рам" - никак не мог представить почему это так, покуда не проехал
на этом TUNTURI финском...
Худший накат отечественных велосипедов раньше приписывал ИСКЛЮЧИТЕЛЬНО наличию планетарок(!), теперь вижу что дело не в них.
Но этот момент НЕ В ЭТОЙ теме видимо надо обсуждать...
Сейчас ВПЛОТНУЮ занят поиском АМО-вилки 1-дюймовой (оказывается большая редкость, во всяком случае в Питере...) на замену родного ригида...

_________________
Носки, дырявые на подошве - рваными НЕ СЧИТАЮТСЯ...!
Ибо - "В действительности всё не так, как на самом деле..." (с)


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Настройка TORPEDO PENTASPORT
СообщениеДобавлено: 04.03.2012 00:25
Аватара пользователя

Сообщения: 15974
Изображения: 3
Город: Харьков
Пол: Муж
Возраст: 37
Зарегистрирован:30.09.2003
заимел такую втулку, только без манетки... буду что-то мастырить...

_________________


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Настройка TORPEDO PENTASPORT
СообщениеДобавлено: 04.03.2012 19:28

Сообщения: 20
Город: ВАИ
Пол: Муж
Зарегистрирован:11.04.2011
Миша писал(а):
заимел такую втулку...

У меня такая же, ждёт своего превращения в колесо. Только манетка выглядит ещё допотопней, чем приведенные выше варианты


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Настройка TORPEDO PENTASPORT
СообщениеДобавлено: 04.03.2012 21:04
Аватара пользователя

Сообщения: 1126
Город: Питер
Пол: Муж
Возраст: 61
Зарегистрирован:21.04.2011
Миша писал(а):
буду что-то мастырить...

Алгоритм работы родной манетки - весьма СПЕЦИФИЧНЫЙ, вряд-ли кроме оригинала что подойдет...

Самый простой выход - 2 простых фрикциона от ТУРИСТА на раму, чтоб двигались параллельно (как управление ГАЗОМ при 2-3-4 двигателя в катерах - самолетах...). В отличие от катера двигать их придется не синхронно, а =враздрай=, но смотреться будет УНИКАЛЬНО!
Немного стремно, непривычно поначалу будет, но со-временем привыкнешь НАВЕРНЯКА!

А едется на ней ОЧЕНЬ классно, внедряй и РАДУЙСЯ!

_________________
Носки, дырявые на подошве - рваными НЕ СЧИТАЮТСЯ...!
Ибо - "В действительности всё не так, как на самом деле..." (с)


Последний раз редактировалось ANDYBAZ 04.03.2012 21:09, всего редактировалось 1 раз.

Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Настройка TORPEDO PENTASPORT
СообщениеДобавлено: 04.03.2012 21:08
Аватара пользователя

Сообщения: 15974
Изображения: 3
Город: Харьков
Пол: Муж
Возраст: 37
Зарегистрирован:30.09.2003
короче - кое что прояснилось.
Передачи 3 с одной стороны и две с другой. Умножение дает шесть - но не так все просто - их пять :)

Там где две - умножитель. Там где три соотношения 0.78 1.00 1.28
При включении умножителя 0.78 превращается в 0.68, а 1.28 в 1.50. 1 остается 1 :) Итого
0.68 0.78 1.00 1.28 1.50

Если невытянутые тросики с каждой стороны считать за передачу 0, выдвинутый на один щелчок - 1 - два - два, то получим схему:

передача умножитель - соотношение
0 1 - 1.5
0 0 - 1.28
1 0 - 1
1 1 - 1
2 0 - 0.78
2 1 - 0.68

Итого, если мастырить манетку руками - то умножитель должен быть вытащен только на 1 и 5 передаче.

Длина выбираемого тросса 3 миллиметра на щелчок с каждой из сторон

_________________


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Настройка TORPEDO PENTASPORT
СообщениеДобавлено: 04.03.2012 21:17
Аватара пользователя

Сообщения: 2545
Изображения: 0
Город: Харьков
Пол: Муж
Возраст: 36
Зарегистрирован:28.04.2009
у меня была такая

в ней тот же механизм, но просто оба "тросика" выходят с одной стороны как трубка и спица внутри трубки.. далее механический преобразователь (та черная пластмасска) преобразовывал все в движение стальной проволоки в оплетке, которая шла к манетке. Т.е. в ней не трос, а проволока, которую можно и толкать.
К модели с двумя тросами с разных сторон придется покупать родную манетку или лепить кастомную, что тож реально.


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Настройка TORPEDO PENTASPORT
СообщениеДобавлено: 04.03.2012 21:19
Аватара пользователя

Сообщения: 1126
Город: Питер
Пол: Муж
Возраст: 61
Зарегистрирован:21.04.2011
Миша писал(а):
Там где две - умножитель.

Хорошо сказано - отдает чем-то космическим... (ассоциация - ФОТОННЫЙ УСКОРИТЕЛЬ...)

С калькулятором не сидел, но думаю рассуждения верны.

_________________
Носки, дырявые на подошве - рваными НЕ СЧИТАЮТСЯ...!
Ибо - "В действительности всё не так, как на самом деле..." (с)


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Настройка TORPEDO PENTASPORT
СообщениеДобавлено: 04.03.2012 21:31
Аватара пользователя

Сообщения: 2545
Изображения: 0
Город: Харьков
Пол: Муж
Возраст: 36
Зарегистрирован:28.04.2009
я ее перебирал - там реально умножитель :D
и да.. на крайних передачах (с включенным умножителем) потери во втулке больше, вибрации. У меня поедена звезда была - выбивало пятую :ROFL: , но ниче - подпилил, подлечил - папа катается уже почти год.


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Настройка TORPEDO PENTASPORT
СообщениеДобавлено: 04.03.2012 21:52
Аватара пользователя

Сообщения: 1126
Город: Питер
Пол: Муж
Возраст: 61
Зарегистрирован:21.04.2011
Zamuka писал(а):
на крайних передачах (с включенным умножителем) потери во втулке больше, вибрации.

Ногами АБСОЛЮТНО не чувствуется, езда исключительно КОМФОРТНА...

Может прибором каким и можно усечь, не знаю...

_________________
Носки, дырявые на подошве - рваными НЕ СЧИТАЮТСЯ...!
Ибо - "В действительности всё не так, как на самом деле..." (с)


Вернуться к началу
shoppage  personalpage P
