Первая Техническая Помощь, или спасаем планетарку

Kroaleiva · **Добавлено:** 13.09.2015 17:04

samuro2 писал(а):

ANDYBAZ
Так случилось, что мне на глаза когда-то попала вдохновляющая подборка, после просмотра которой, я переосмыслил свою сознательную жизнь. Понял, что то же способен на подвиги.

Если без шуток, то купив бы новую планетарку после обнаружения неисправностей в данной, это был бы уже не я. Чинить, модернизировать, попутно изучая устройства и механизмы - мой сознательный выбор. Не знаю, может быть своими предыдущими сообщениями я наталкивал на мысль, что этот процесс для меня "запара, интим с центральной нервной системмой, мучение, головаболь". В таком случае, прошу прощения. Это не так. Как можно не получать удовольствия от работы с таким качественным, довольно редким механизмом? Кроме того, это ценный опыт, который пригодиться (гиппотетически) при последующем ТО\ремонте планетарки. Будь-то своя, или чужая.
Нахожусь в предвкушении последующих манипуляций. Уже развёл смазку, оставил стоять дня 3. "Знать. Уметь. Бомбить" - мой девиз (только что придумал). Поэтому, если ваше предложение ещё в силе, я снова отказываюсь.
p.s. все написаное выше - с благодарностью; за внимание и предполагаемое желание избавить юнного подавана (меня тобишь), от траты времени и мучений.

Пафнутий
Станок обязательно, или можно попробовать что-то сделать руками?

Я тебя понимаю!
Сам стал владельцем кучи планетарок, причем первоначальным побудительным мотивом было интересно посмотреть, как там оно устроено!
Правда, Шимановские семерки и восьмерки, имеют, уж очень замороченную конструкцию, лично меня восхищают конструкции Сакса.
Вот, где все гениально просто и изящно!
Хотя уплотнения у Шимано - продуманы гораздо лучше...

ANDYBAZ · **Добавлено:** 13.09.2015 17:23

Kroaleiva писал(а):

Сам стал владельцем кучи планетарок,.

С 16 по 22 секунду: http://www.youtube.com/watch?v=dWZF3ckzjGE :wink:

Пафнутий · **Добавлено:** 13.09.2015 21:31

samuro2 писал(а):

Станок обязательно, или можно попробовать что-то сделать руками?

Теоретически можно без станка.
Я хочу сделать приспособу как раз для этого - исправлять дорожку на втулке.
Конструкция в принципе не сложная, но пока не дошли руки.
В общем, втулка должна быть в колесе, колесо горизонтально (ось колеса наоборот, вертикально; закреплена внутри втулки в распор), колесо висит на оси параллельно полу, может перемещаться вверх-вниз.
Колесо раскручивается рукой и под собственным весом, вращаясь на наждачке, исправляет дорожку.
Наждачка наматывается на сепаратор от подшипника и закрепляется под втулкой.
Короче, это надо рисовать, а рисую я не так, чтобы очень...

samuro2 · **Добавлено:** 14.09.2015 09:32

Пафнутий
Понял. Но как зафиксировать ось? Тиски вверх ногами... Нет идей.

Пафнутий · **Добавлено:** 14.09.2015 10:44

samuro2

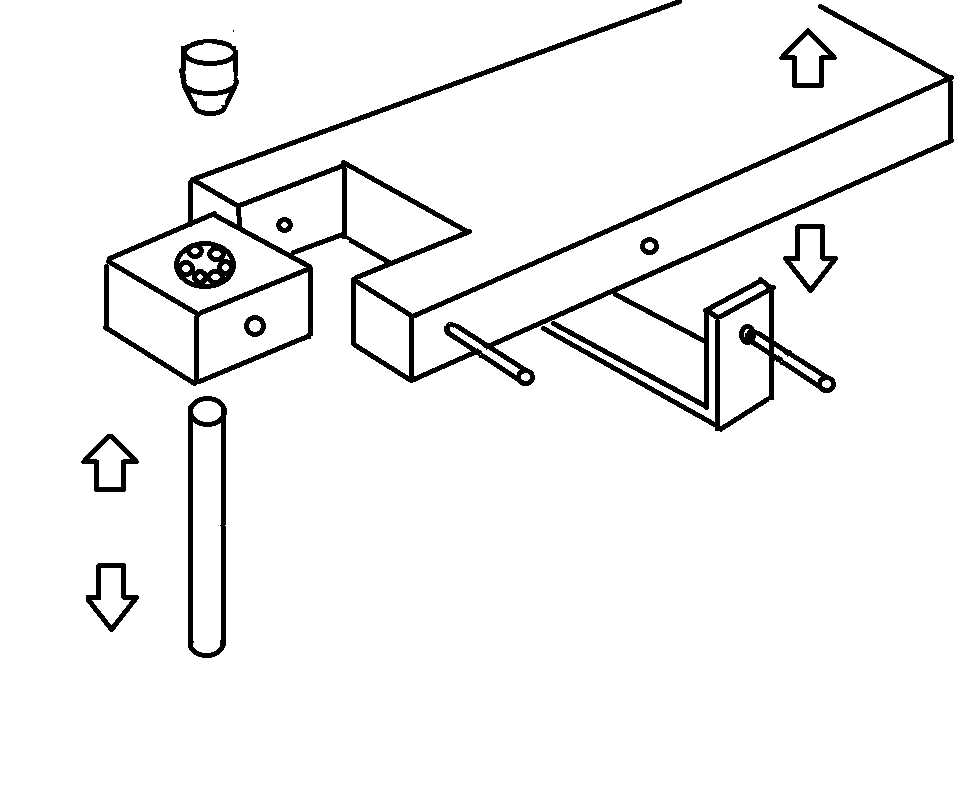

Ну, я представитель направления примитивизма в конструировании

поэтому вижу данный узел так

Вложение:

приспособа.png [ 24.18 КБ | Просмотров: 1676 ]

Конструкция из двух или более досок, служащая основой агрегата (по виду как широкая но низкая табуретка, между ножками которой висит колесо), на рисунке не показана.
Она находится ниже и служит площадкой на которой посредством металлической п-образной детали из полосы закреплён данный узел.
Ниже располагается колесо.
Сама ось колеса крепится так:
- стандартная ось от переднего или заднего колеса, на ней сверху конус, он выше фиксируется гайкой.
- подшипник лежит прямо на квадратном куске доски (в углублении), эта деталь играет роль карданного подвеса.
- вся эта порнография поднимается и опускается с помощью рычага.

Сепаратор с наждачкой приматывается через отверстия для шариков проволокой к довольно массивному бруску и кладется на пол.
Неплохо сделать низ бруска не плоским, а полукруглым, слегка.
Тогда, под действием эффекта гироскопа и собственного веса, опущенное на него колесо само отцентрует "инструмент" по горизонтали и вертикали :smile:

Впрочем, сам инструмент можно закрепить на полу множеством способов.

Maxim_Sed · **Добавлено:** 14.09.2015 13:57

Вопрос по ТО планетарки шимано3.

Сколько можно кататься на данной планетарке (новой) до 1-го ТО ?

oozen · **Добавлено:** 14.09.2015 14:01

a.Stepa писал(а):

Попалась объява - шарики для подшипников планетарки по 1.50 грн. Может кому пригодится
http://sokal.lv.olx.ua/obyavlenie/shari ... 7394b832e1

можно и в харькове заказать (продают по 100 шт) denis_ber кантору нащупал, там дешевле за шт. и размеры есть разные и дюйм и метр, проверял )) по качеству, думаю, не хуже базарных с сепараторами
Цитата: Есть в наличии: Шарики 5-60 - цена - 112.62грн. за 1000 шт. Шарики 6-40 - цена - 257.4 грн. За 1000 шт. Луценко Анна Моб. 099-660-26-48 Моб. 093-528-20-04 Рабочий: 057-728-46-03 ООО "Автопромподшипник" http://WWW.autopp.biz

Пафнутий · **Добавлено:** 14.09.2015 16:10

Maxim_Sed
Обычно раз в год смазывают, это ко всем втулкам относится.
Ну, за исключением Альфины. По заверениям Shimano периодичность технического обслуживания уменьшилась в три раза.

Конкретно трёшку надо смазывать через 5000 км.
http://sandyfoto.ru/tehnicheskoe-obsluz ... -3c41.html
