Колеги!
Десь тут зустрічав інфу, що можливо переставити пружину у задньому перемикачі для збільшення сили натяжіння ланцюгу.

Може хтось стикався - чи є куди переставляти (або ж потрібно свердлити додаткові отвори чи обрізати пружину) у перемикачі XT M772 (середня лапа)?
Не хочеться в пусту розбирати якщо додаткових отворів там нема.

Якщо так, то, на скільки я розумію, потрібно відкрутити болти 8, обережно зняти лапку та перемістити пружину 6?
Дякую!

Вложение:
rd-m772.jpg [ 89.5 КБ | Просмотров: 677 ]

_________________
Продам б/в 520-ті Шимани


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 06.06.2014 12:03
Аватара пользователя

Сообщения: 280
Изображения: 0
Город: Киев
Пол: Муж
Возраст: 102
Зарегистрирован:05.11.2013
d.lus писал(а):
Колеги!
Десь тут зустрічав інфу, що можливо переставити пружину у задньому перемикачі для збільшення сили натяжіння ланцюгу.

Може хтось стикався - чи є куди переставляти (або ж потрібно свердлити додаткові отвори чи обрізати пружину) у перемикачі XT M772 (середня лапа)?
Не хочеться в пусту розбирати якщо додаткових отворів там нема.

Якщо так, то, на скільки я розумію, потрібно відкрутити болти 8, обережно зняти лапку та перемістити пружину 6?
Дякую!

Вложение:


Странно, в 772 м переклюке пружина очень даже, что Вас не устраивает ? как по мне более чем достаточный натяг... :smile: , тем более со средней лапой GS ...... А коротких , увы, Шимано не выпускают , например как на Девятом Сраме, а то поменял бы себе тоже, но только из за избыточной длины лапы... :smile:


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 06.06.2014 12:25
Аватара пользователя

Сообщения: 823
Город: Київ
Пол: Муж
Возраст: 34
Зарегистрирован:01.10.2012
baby boy писал(а):
Странно, в 772 м переклюке пружина очень даже, что Вас не устраивает ? как по мне более чем достаточный натяг... :smile: , тем более со средней лапой GS ...... А коротких , увы, Шимано не выпускают , например как на Девятом Сраме, а то поменял бы себе тоже, но только из за избыточной длины лапы... :smile:

На 38 передній зірці все влаштовує, а от на 24 (котра в мене використовується частіше та в тих умовах, в яких особливо хотілося б більшого натяжіння ланцюгу) вже не дуже.
Система 24/38, касета 11-34
І так, вкоротити ланцюг більше нема куди :)

_________________
Продам б/в 520-ті Шимани


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 06.06.2014 12:56
Аватара пользователя

Сообщения: 280
Изображения: 0
Город: Киев
Пол: Муж
Возраст: 102
Зарегистрирован:05.11.2013
На сколько часов (куда) смотрит лапа при комбинациях 24>34 и 24>23 ?


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 07.06.2014 22:22
Аватара пользователя

Сообщения: 823
Город: Київ
Пол: Муж
Возраст: 34
Зарегистрирован:01.10.2012
baby boy писал(а):
На сколько часов (куда) смотрит лапа при комбинациях 24>34 и 24>23 ?

24-34
Вложение:
DSC_0932.JPG [ 110.85 КБ | Просмотров: 622 ]


24-23
Вложение:
DSC_0935.JPG [ 124.51 КБ | Просмотров: 622 ]

_________________
Продам б/в 520-ті Шимани


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 09.06.2014 23:32
Аватара пользователя

Сообщения: 3108
Город: Николаев
Пол: Муж
Возраст: 26
Зарегистрирован:25.01.2010
в этом переклюке, в лапке 2 дырочке, в одну из них вставлена пружина-натяжитель лапки. В какую именно вставлено я не помню, но почему-то кажется, что в ту, где слабее. Но даже если и в ту где сильнее, то можно сделать еще дырочек и натянуть сильнее.
Что б снять лапку нужно выкрутить то что под номером 7

_________________
Я верю что смогу и к этому стремлюсь
все,что продаю в альбоме
Контакты - смотреть профиль


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 11.06.2014 07:47
Аватара пользователя

Сообщения: 823
Город: Київ
Пол: Муж
Возраст: 34
Зарегистрирован:01.10.2012
Heitaver, дякую.
Ввечері подивлюсь що там :)

_________________
Продам б/в 520-ті Шимани


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 12.06.2014 20:33
Аватара пользователя

Сообщения: 823
Город: Київ
Пол: Муж
Возраст: 34
Зарегистрирован:01.10.2012
Чи то я туплю :)
Але не зрозумів як зняти рамочку. Болт №8 відкрутив, зірочка випала, рамочка дуже жорстко сидить у корпусі. Чим ще кріпиться не вистачило мозку зрозуміти :sad:

І що за болт №2?
Під шестигранник, та не крутиться.

_________________
Продам б/в 520-ті Шимани


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 14.06.2014 20:46

Сообщения: 48
Изображения: 13
Город: Luhansk
Пол: Муж
Возраст: 42
Зарегистрирован:20.11.2012
Болт/винт №2 - регулирует натяжение цепи ( B-tension adjuster ) - http://velorama.ru/glossary/b-tension_adjustment.phtml
У меня на переклюке, головка этого винта под обычную крестовую отвертку...
А вообще, сравнив работу этого переключателя и старенького Deore LX RD-M570 ( http://velomania.com.ua/shop/13-zapchas ... lx-rd-m570 ), я был не в восторге от 772-го...
По дизайну - 5 баллов, а по качеству переключения - на троечку...
Deore LX 570-й в работе песня! Правда, на нем я поменял ролики на аллюминиевые с подшипничками, т.е. на верхнем ролике осевого люфта нет.


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 14.06.2014 23:34
Аватара пользователя

Сообщения: 823
Город: Київ
Пол: Муж
Возраст: 34
Зарегистрирован:01.10.2012
lankatita писал(а):
Болт/винт №2 - регулирует натяжение цепи ( B-tension adjuster ) - http://velorama.ru/glossary/b-tension_adjustment.phtml
У меня на переклюке, головка этого винта под обычную крестовую отвертку...

А, тьфу, я й забув про нього.
Протем, я мав на увазі інший (вказав невірно на схемі)
Мав на увазі оцей
Вложение:
DSC_0968.JPG [ 97.52 КБ | Просмотров: 483 ]


Та ліпше скажіть як рамку зняти з корпусу :)

_________________
Продам б/в 520-ті Шимани


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 15.06.2014 00:09

Сообщения: 1442
Изображения: 19
Город: Харьков ХГ
Пол: Муж
Возраст: 32
Зарегистрирован:06.05.2012
Я всегда думал что это штифт, потому что он закернён.
Стросите у автора этой темы он точно знает.

_________________
Gary Fisher Custom


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 15.06.2014 11:31
Аватара пользователя

Сообщения: 823
Город: Київ
Пол: Муж
Возраст: 34
Зарегистрирован:01.10.2012
KubikV писал(а):
Я всегда думал что это штифт, потому что он закернён.
Стросите у автора этой темы он точно знает.

В нього дуже гарно входить шестигранник на 1 :)

Оу, дякую! Цю тему бачив коли вона тіки була створена, та вже забув про неї.
Автору написав. Дякую :)

_________________
Продам б/в 520-ті Шимани


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 15.06.2014 21:20

Сообщения: 1442
Изображения: 19
Город: Харьков ХГ
Пол: Муж
Возраст: 32
Зарегистрирован:06.05.2012
Как сделаете, отпишитесь, инересно. Может и себе переставлю.

_________________
Gary Fisher Custom


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 16.06.2014 08:39
Аватара пользователя

Сообщения: 823
Город: Київ
Пол: Муж
Возраст: 34
Зарегистрирован:01.10.2012
Зі слів kakanator, отой махонький з торця корпусу перемикача - то таки болт, що тримає лапку.

_________________
Продам б/в 520-ті Шимани


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 19.06.2014 22:33
Аватара пользователя

Сообщения: 823
Город: Київ
Пол: Муж
Возраст: 34
Зарегистрирован:01.10.2012
Дякуючи kakanator за наводку на болтик, зробив.
Як казав вище Heitaver, М772 має два отвори під фіксацю вушка пружини. З заводу пружина стоїть із меншим натяжінням.
Роботи по зміні вушка на 5 хвилин. З інструменту - два шестигранника: на 5 та на 2.
Шестигранником на 5 демонтується перемикач.
Шестигранником на 2 викручується той хитрий маленький болт - він фіксує вісь рамки.
Вложение:
DSC_0992.JPG [ 147.5 КБ | Просмотров: 353 ]

Вложение:
DSC_0997.JPG [ 80.66 КБ | Просмотров: 353 ]


Потім рамка обережно трохи висувається назовні, прокручується як того просить пружина до її ослаблення, переставляється вушко пружини, рамка завертається назад та збирається.

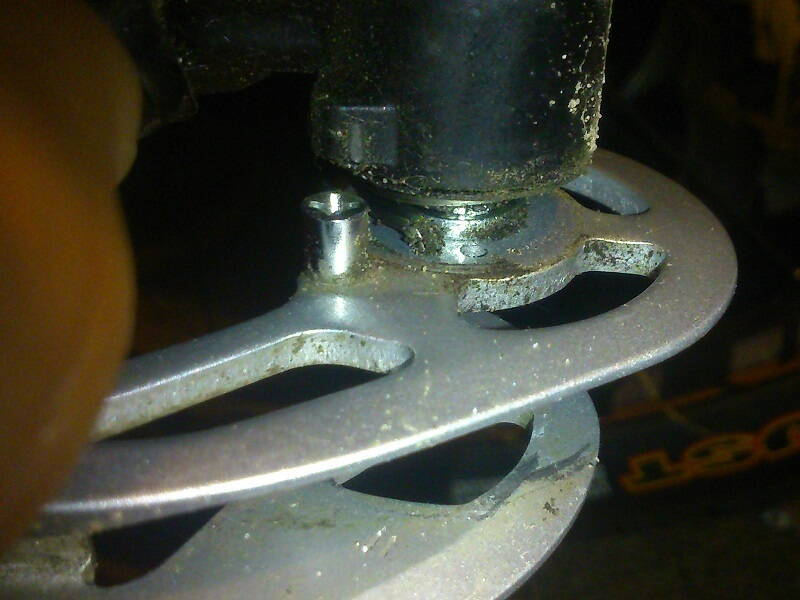

Так стоїть з заводу
Вложение:
DSC_1004.JPG [ 139.97 КБ | Просмотров: 353 ]

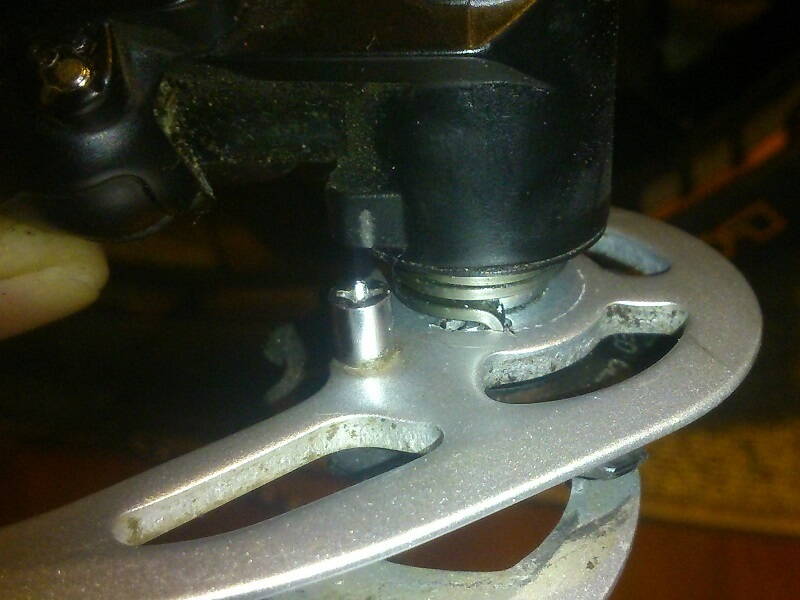

Так стало
Вложение:
DSC_1005.JPG [ 137.91 КБ | Просмотров: 349 ]


Що дало на практиці поки не знаю - щойно переставив.
Рукою (за рамочку) збільшення натяжіння досить відчутне.
Сподіваюсь, завтра спробую у дії.
