СообщениеДобавлено: 05.01.2010 14:47
Аватара пользователя

Сообщения: 217
Город: Харьков
Пол: Муж
Возраст: 30
Зарегистрирован:21.04.2008
)))
в общем, недавно "чинил" свои хаес 9ки, на одном из них от предыдущего хозяина был намертво убит штуцер прокачки, когда-то был закручен на крсный гровер и прирос там, выкрутить\высверлить\магически извлечь - не получилось. Друг дал старый каллипер от девяток с текущим пистоном, половинка его мне как раз и пригодилась ))))
http://vkontakte.ru/photo7725086_147164324?

но дело, в общем то, не в этом....

Разбирая и воочию разбираясь с устройством этой годравлики я удивился на сколько рабочие поршни больше толкающего поршня в ручке. Причем их (рабочих поршней) ДВА!!! При этом у самой тормозной ручки длина рычага, тоже усиление самасшедшее!!!

Решил короче посчитать, примерно....


Вложения:
DSCN036122_resize.jpg [ 56.93 КБ | Просмотров: 256 ]
DSCN03632_resize.jpg [ 89.63 КБ | Просмотров: 252 ]



Последний раз редактировалось Сергей 888 05.01.2010 15:01, всего редактировалось 2 раз(а).
Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 05.01.2010 14:55
Аватара пользователя

Сообщения: 217
Город: Харьков
Пол: Муж
Возраст: 30
Зарегистрирован:21.04.2008
ИСПРАВИЛ!!!

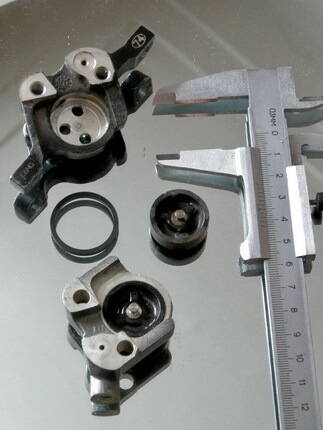

- диаметр толкающего поршня где-то 7мм S1= 3,14 * 3,5(2) = 38,5 мм кв.
- диаметр рабочего - 24мм S2= 3,14 * 12(2) = 452 мм кв.
- их 2 S3 = S2*2 = 904 мм кв.

коэффициент усиления равен Ку1 = 904/38,5 = примерно 25

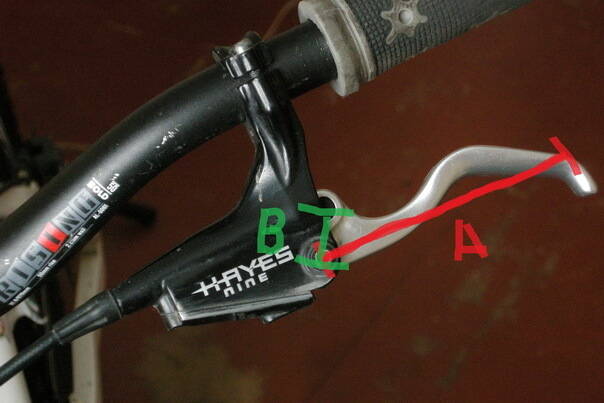

а такжке рычаг на ручке.
А = 90 мм
Б = 18 мм

Ку2 = 90/18 = 5


Последний раз редактировалось Сергей 888 06.01.2010 18:09, всего редактировалось 2 раз(а).

Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 05.01.2010 14:57
Аватара пользователя

Сообщения: 217
Город: Харьков
Пол: Муж
Возраст: 30
Зарегистрирован:21.04.2008
иСПРАВИЛ

Результирующий коэффициент усиления равен

Ку1*Ку2 = 25*5 = 125 !!!!!

Инженеры круты!!!


Последний раз редактировалось Сергей 888 06.01.2010 18:10, всего редактировалось 2 раз(а).

Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 05.01.2010 15:03
Аватара пользователя

Сообщения: 368
Город: Киев,Харьков(ХТЗ)
Пол: Муж
Зарегистрирован:02.03.2008
умопомрачительные расчёты! гениальные инженеры! нереальное воплощение!

вот что значит - Китай!

_________________
Настройка,обслуживание и ремонт амортизаторов,вилок,гидроподсиделов и т.д.
Изготовление деталей подвески(токарные работы).
Решение всех технических вопросов связанных с вашим велосипедом
Наш магазин в Киеве: http://www.veloarena.com.ua


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 05.01.2010 15:08
Аватара пользователя

Сообщения: 217
Город: Харьков
Пол: Муж
Возраст: 30
Зарегистрирован:21.04.2008
:D
Китай плюс 203й - четкость!!!!
Водилы в шоке когда ты глядя куда-то вдаль оттормаживаешься за метр, зависая на переднем колесе..


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 05.01.2010 17:40

Сообщения: 44
Пол: Не указан
Зарегистрирован:24.03.2008
hummer3.00 писал(а):
умопомрачительные расчёты! гениальные инженеры! нереальное воплощение!

вот что значит - Китай!

ушел вешаться на гидролинии своего хаеса :cry:


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 05.01.2010 19:35
Аватара пользователя

Сообщения: 217
Город: Харьков
Пол: Муж
Возраст: 30
Зарегистрирован:21.04.2008
:D :D :D


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 05.01.2010 20:07
Аватара пользователя

Сообщения: 230
Пол: Не указан
Зарегистрирован:10.06.2008
Борот ты даже ОЧЕНЬ!


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 05.01.2010 20:43
Аватара пользователя

Сообщения: 802
Город: Харьков, м. Советской Армии
Пол: Муж
Возраст: 26
Зарегистрирован:30.07.2009
.

_________________
контактный телефон - 096 832 23 03

Сплавы на байдарках и каяках
http://vk.com/kayaki_baidarki


То не дірки в асфальті - то дихає родючий український чорнозем.
Цени олдскул, Вася, и не ведись на моду.


Последний раз редактировалось Igor'Ok 05.01.2010 20:49, всего редактировалось 1 раз.

Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 05.01.2010 20:43
Аватара пользователя

Сообщения: 802
Город: Харьков, м. Советской Армии
Пол: Муж
Возраст: 26
Зарегистрирован:30.07.2009
сергей
1 кв см=100 кв мм, у тебя площадь одного поршнявышла 1800 кв мм, тоесть 18 кв см-примерно площадь большей грани спичичного коробка, но площадь поршня в несколько раз меньше площади грани спичичного коробка (даже на глаз)
проверь расчеты и измерения, где то закралась ошибка!)

_________________
контактный телефон - 096 832 23 03

Сплавы на байдарках и каяках
http://vk.com/kayaki_baidarki


То не дірки в асфальті - то дихає родючий український чорнозем.
Цени олдскул, Вася, и не ведись на моду.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 05.01.2010 20:47
Аватара пользователя

Сообщения: 802
Город: Харьков, м. Советской Армии
Пол: Муж
Возраст: 26
Зарегистрирован:30.07.2009
да, кстати, вот и ошибка: - диаметр рабочего - 24мм S2= 3,14 * 24(2) = 1808,5 мм кв.
возводишь в квадрат диаметр а не радиус))
коэф усиления получится в 4 раза меньше, а если учесть что к торм. ручке прикладываешь усилие примерно посередине, а не к самому ее краю, то в целых 8 раз!)

_________________
контактный телефон - 096 832 23 03

Сплавы на байдарках и каяках
http://vk.com/kayaki_baidarki


То не дірки в асфальті - то дихає родючий український чорнозем.
Цени олдскул, Вася, и не ведись на моду.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 05.01.2010 21:44
Аватара пользователя

Сообщения: 217
Город: Харьков
Пол: Муж
Возраст: 30
Зарегистрирован:21.04.2008
я к краю! ;-)

торможу одним пальцем.

а насчет диаметра - да.


Последний раз редактировалось Сергей 888 06.01.2010 18:46, всего редактировалось 1 раз.

Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 05.01.2010 22:14
Аватара пользователя

Сообщения: 368
Город: Киев,Харьков(ХТЗ)
Пол: Муж
Зарегистрирован:02.03.2008
ждём МЕХВАРИОРА, он тут раздаст говна...

_________________
Настройка,обслуживание и ремонт амортизаторов,вилок,гидроподсиделов и т.д.
Изготовление деталей подвески(токарные работы).
Решение всех технических вопросов связанных с вашим велосипедом
Наш магазин в Киеве: http://www.veloarena.com.ua


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 05.01.2010 22:22
Аватара пользователя

Сообщения: 368
Город: Киев,Харьков(ХТЗ)
Пол: Муж
Зарегистрирован:02.03.2008
[quote="Сергей 888"]Результирующий коэффициент усиления равен

Ку1*Ку2 = 100*5 = 100500 !!!!!

вот где закралась ещё одна ошибка!

_________________
Настройка,обслуживание и ремонт амортизаторов,вилок,гидроподсиделов и т.д.
Изготовление деталей подвески(токарные работы).
Решение всех технических вопросов связанных с вашим велосипедом
Наш магазин в Киеве: http://www.veloarena.com.ua


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 06.01.2010 17:13
Аватара пользователя

Сообщения: 217
Город: Харьков
Пол: Муж
Возраст: 30
Зарегистрирован:21.04.2008
!!! 125 !!! ДОХРЕНА
