Тензометр (tension meter) для спиц из подручного хлама

Victor Reshetnjak · **Добавлено:** 17.10.2015 22:57

Filzstiefel писал(а):

Материал подобран с трансформатора подстанции, обыкновенный эбонит. Что-то сродни с гетинаксом.

На фотке - покрашеный красной краской гетинакс.
Это пропитаная бакелитовым лаком прессованая бумага.
Выпускается в виде листов различной толщины. Используется для изготовления изоляторов, в том числе для трансформаторов заполненых маслом. С нефтепродуктами дружит.
Эбонит - это сорт резины с большим содержанием серы.
Выглядит как черная или темнокоричневая пластмасса.
С нефтепродуктами не дружит. При температуре выше 55 градусов становится мягким (резиновым).
Поэтому я бы эбонит не рекомендовал. Хотя он конечно красив.

Filzstiefel · **Добавлено:** 18.10.2015 10:54

Victor Reshetnjak писал(а):

Filzstiefel писал(а):

Материал подобран с трансформатора подстанции, обыкновенный эбонит. Что-то сродни с гетинаксом.

На фотке - покрашеный красной краской гетинакс.
Это пропитаная бакелитовым лаком прессованая бумага.
Выпускается в виде листов различной толщины. Используется для изготовления изоляторов, в том числе для трансформаторов заполненых маслом. С нефтепродуктами дружит.
Эбонит - это сорт резины с большим содержанием серы.
Выглядит как черная или темнокоричневая пластмасса.
С нефтепродуктами не дружит. При температуре выше 55 градусов становится мягким (резиновым).
Поэтому я бы эбонит не рекомендовал. Хотя он конечно красив.

Спасибо за просвещение, то что эбонит имеет какую-то гибкость я в курсе, валяется пруток-заготовка. Значит у меня гетинакс с транса, с фольгированным имел дело со школы ещё. Он конечно по жёскости уступает стеклотекстолиту, но за неимением оного, как говорится. Да и усилия здесь не очень большие имхо

Victor Reshetnjak · **Добавлено:** 18.10.2015 21:35

Filzstiefel писал(а):

Он конечно по жёскости уступает стеклотекстолиту, но за неимением оного, как говорится. Да и усилия здесь не очень большие имхо

Да, и обрабатывается легче.

MEHANIK · **Добавлено:** 22.10.2015 23:33

palermo2400 писал(а):

я считал силу, для расстояния между упорами в 100 мм, и для изгиба спицы при натяжке в 150 кг на 0.15 мм, .

Попалась на глаза DT шная табличка, там натяжка 150кг на приборе 1.2мм.
Это в десять раз больше, чем в вашем приборе ))

palermo2400 писал(а):

Да вообще нет смысла в использовании мощных пружин когда применяются индикаторные головки, нам нужно видеть сотые доли мм, да и чем меньше деформация спицы тем выше точность замера, спица просто так деформироваться не может, уходит в бок обод и прибор начинает врать измеряя и этот фактор.

Замеряли "свободно подвешенную" спицу? Каков результат?

palermo2400 писал(а):

Urinaman в теории замерив натяг в стенде и на колесе будут разные показания при одном и томже натяжении, ведь обод не жесткий и тоже деформируется...

И насколько он деформируется? Как при этом меняется натяжение спицы ?

palermo2400 писал(а):

Naip писал(а):

palermo2400 писал(а):

чем меньше деформация спицы тем выше точность замера

А что лежит в основе этого вывода с физической точки зрения, т.к. несовсем понятно, откуда он взялся?

Я только немного намекну - если зафиксировать спицу между 2мя "жесткими" упорами и снять с нее тензом натяжение, то тенз покажет данные в связи с неким растяжением спицы, и чем точнее данные покажет тенз при меньшей деформации спицы тем - лучше (данные приближенные как если бы спица была бы зажата между жесткими упорами). Одно дело снять замеры натяжения в стенде, и другое дело в колесе, если прогнуть спицу мощным ТМ1, то на его показаниях отразится упругость обода, поскольку ТМ1 отклоняет стрелку непоколебимых электронных весов на 5 и более кг, а тензики с индикаторными головками снимают показания с шагом куда более... и при этом отклоняют стрелку не более чем 100-500 грамм...

Спица в колесе ближе к "жестким" упорам, чем "свободно" подвешеная.
Я так думаю )))

artemx · **Добавлено:** 01.11.2015 14:54

Ребята,дайте кто-нибудь более подробный чертеж тензометра,ИЧ купил,подшипники подготовил,текстолит имеется,не нашел точных размеров тенза

dank1 · **Добавлено:** 01.11.2015 23:53

artemx

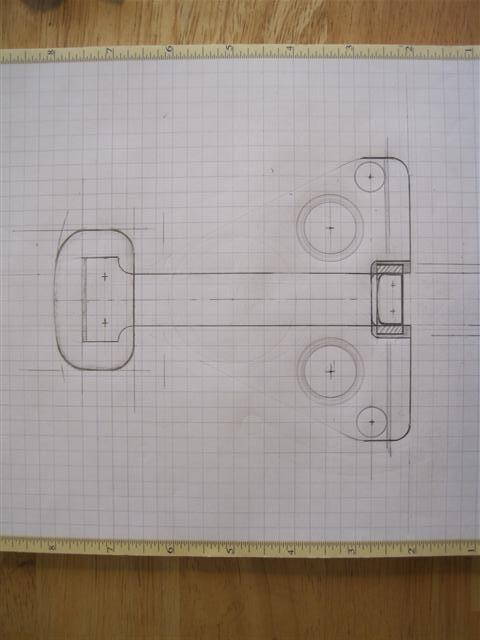

Вот фото:

Вложение:

1.JPG [ 34.33 КБ | Просмотров: 5378 ]

artemx · **Добавлено:** 02.11.2015 10:11

Cпасиб.Попробую разобраться.

artemx · **Добавлено:** 02.11.2015 12:26

Тут писали что между осями упоров должно быть 10см,а на рисунке 8см. Как правильнее?

На чертеже не понятна цена делений клеток и линеек по бокам рисунка

hats · **Добавлено:** 03.11.2015 16:53

artemx писал(а):

Тут писали что между осями упоров должно быть 10см,а на рисунке 8см. Как правильнее?

На чертеже не понятна цена делений клеток и линеек по бокам рисунка

Чертёж был взят отсюда:
http://forums.mtbr.com/wheels-tires/spo ... 270-4.html

artemx · **Добавлено:** 03.11.2015 17:30

А если к примеру сделать не 11см между осями упоров как на рисунке а 10см?Имеет ли это значение для измерений?Кто подскажет?

Victor Reshetnjak · **Добавлено:** 03.11.2015 17:33

artemx писал(а):

А если к примеру сделать не 11см между осями упоров как на рисунке а 10см?Имеет ли это значение для измерений?Кто подскажет?

Где то вверху автор говорил об этом. На сколько помню вроде для облегчения расчетов лучше 10.

artemx · **Добавлено:** 03.11.2015 17:59

Именно между осями подшипников?

Victor Reshetnjak · **Добавлено:** 03.11.2015 18:24

artemx писал(а):

Именно между осями подшипников?

Zhitinev Stanislav · **Добавлено:** 04.11.2015 01:16

мне вот интересно-как народ насилует свои колеса,что нужна протяжка именно по тензиметру?я катаю ХС ветеранский...мой друг перешел на проф уровень...и все мы колеса обслуживаем у Дубинина или Тараскина...без тензиметров...и живут колеса по 2-3 сезона....

artemx · **Добавлено:** 04.11.2015 06:50

Ну индикатор натяжения никак не помешает,у нас тут есть мастера после которых вроде колеса ровные но спицы начинают ломаться при езде.
