Всем привет!
Проблема короткого штока вилки знакома многим барахольщикам, таким как я, имеющих рамы больших ростовок. У меня рама от Specialized размер XL. Рама имеет оооочень длинный рулевой стакан, под него нужна вилка со штоком 215 мм и больше. Купить хорошую б/у вилку с таким штоком у нас или за бугром практически нереально. Зато полно вилок со штоком покороче. Много покопавшись в инете, нашёл несколько способов удлинения штока и решил купить себе что-то для пробы. Сразу решил что родной шток должен проходить через оба подшиника рулевой и доставать хотябы до половины высоты выноса. Получилось что вилки со штоком 8 дюймов или 200 мм вполне подходят и их уже можно найти, если хорошо поискать.
Итак, моя эксперементальная вилка FOX Float 140 RL со штоком 8 дюймов. Высота крепления моего выноса 35мм. Вилка торчит из рулевой на 25мм. Труба под такой вынос должна не доставать верхнего края крепления выноса 2 мм, значит нам надо удлинить шток хотябы на 35-2-25=8мм. Мой вынос имеет невысокое крепление (35мм), так что для универсальности решил удлинить на 15мм и использовать проставочное кольцо сверху выноса.
Вариантов удлинителя я нашёл всего 2.

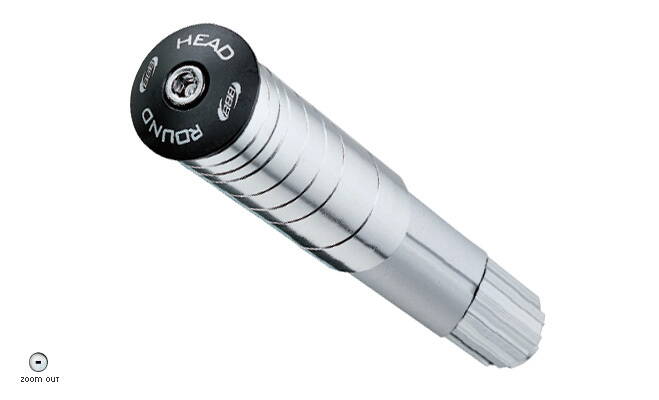

Певый - промышленный образец от BBB. В штоке фиксируется клином, имеет набор проставочных колец для изменения величины удлинения. В руках его подержать не удалось потому что харьковские магазины о таком не знают и он есть только в киевском магазине в единственном экземпляре. На сайте производителя указаны размеры 25,4/22,2 и 28,6/25,4 судя по всему для дюймовой трубы первый и для 1 1/8 второй. У моей вилки внешний диаметр 28,6, а внутренний оказался 24,6мм. Так как в руках не удалось повертеть и размеры точные узнать тоже не удалось, а переправить его сюда оказалось слишком долго, то решил попробовать другой вариант.
Вложение:
bhp-20_big.jpg [ 33.98 КБ | Просмотров: 12779 ]


Второй - изготовление удлинителя по индивидуальному заказу у токаря. Можно было сделать такой же как ВВВ, только цельный без съемных колец. Такие готовые продаются на иностранных аукционах, но цена их сравнима с BBB. Можно сделать без клинышка и зафиксировать в трубе или клеем, или с помощью правильно подобранного внутреннего диаметра и жидкого азота. Первым нашёлся знакомый, который имеет доступ к азоту и токарному станку, так что азот победил и остальные варианты я не прорабатывал.

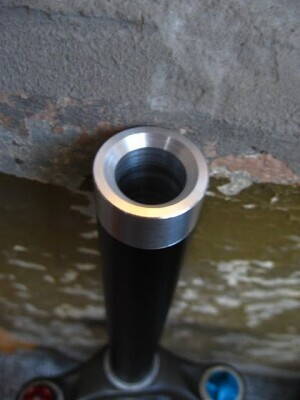

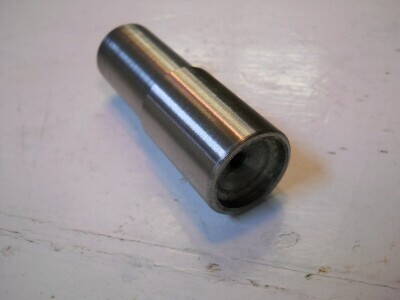

Была выточена пробная заготовка под внутренний диаметртрубы, проведена примерка к трубе. Заготовка вошла в трубу впритирку без охлаждения.
Вложение:
IMG_7837.JPG [ 76.02 КБ | Просмотров: 12539 ]

Вложение:
IMG_7838.JPG [ 71.52 КБ | Просмотров: 12539 ]

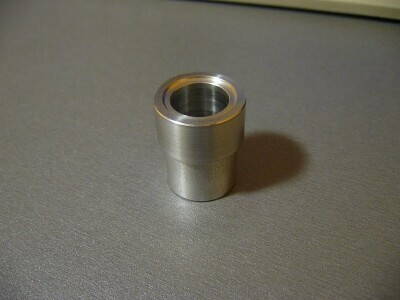

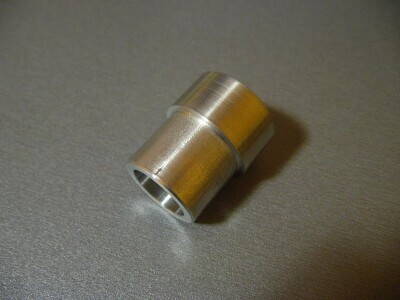

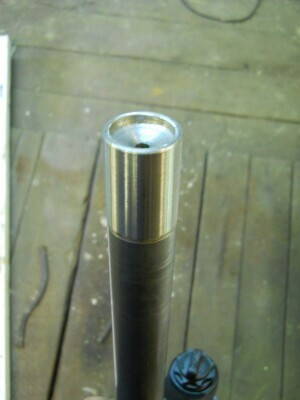

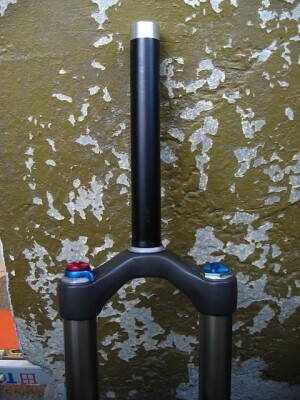

После примерки был выточен удлинитель с запасом диаметра, чтоб охлаждённый жидким азотом, входил в трубу в притирку как первая пробная заготовка. Труба была предварительно отторцована (-1мм) для плотного прилегания удлинителя. Итак, удлинитель охлаждён и вставлен в трубу, нагревшись расширился намертво зафиксировавшись в ней.
Вложение:
IMG_7832.JPG [ 39.7 КБ | Просмотров: 12539 ]

Вложение:
IMG_7828.JPG [ 100.5 КБ | Просмотров: 12540 ]

Вложение:
IMG_7834.JPG [ 32.9 КБ | Просмотров: 12778 ]

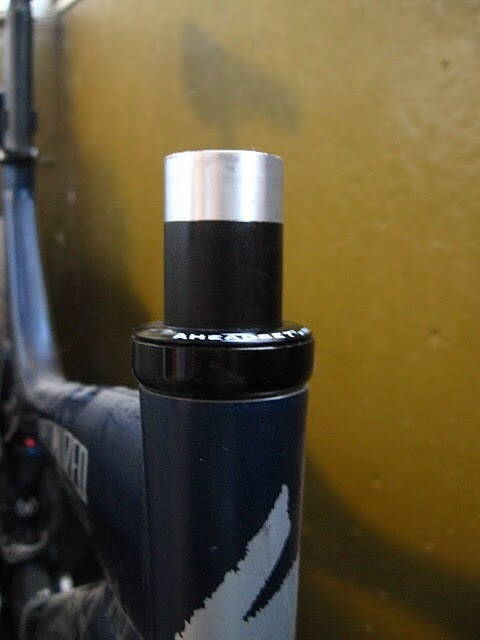

Ура! Вилка готова к полевым испытаниям.

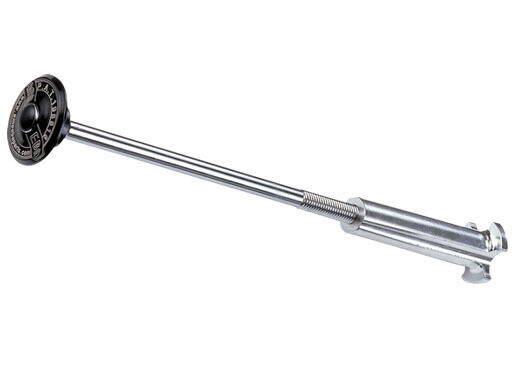

Сразу скажу, что для затяжки рулевой планировал использовать вот такой сквозной якорь
Вложение:
amoebarsd33008.jpg [ 33.57 КБ | Просмотров: 12778 ]


Можно было сначала забить в вилку обычную ромашку, а потом удлинитель, но мне не захотелось. Можно было сделать резьбу для винта в самом удлинителе, но тогда надо было бы дополнительно проработать дополнительную систему фиксации его в трубе заклёпками (может в следующий раз).


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 13.04.2010 12:08
Аватара пользователя

Сообщения: 368
Город: Киев,Харьков(ХТЗ)
Пол: Муж
Зарегистрирован:02.03.2008
а ещё проще приварить к короткому штоку часть отрезанной трубы ( штока) дуговой аргоновой сварочкой, по фаскам, а выступающую часть шва снять на токарном станочке ;) или другими подходящими средствами !

Так и легче получится и надёжнее,и меньше проблем с поиском жидкого азота или ему подобных ;)

_________________
Настройка,обслуживание и ремонт амортизаторов,вилок,гидроподсиделов и т.д.
Изготовление деталей подвески(токарные работы).
Решение всех технических вопросов связанных с вашим велосипедом
Наш магазин в Киеве: http://www.veloarena.com.ua


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 13.04.2010 13:15
Аватара пользователя

Сообщения: 214
Город: Харьков (алексеевка)
Пол: Муж
Возраст: 34
Зарегистрирован:18.03.2005
был бы знакомый сварщик с аргоном, можно было бы попробовать


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 13.04.2010 13:24

Сообщения: 1125
Город: киев
Пол: Муж
Зарегистрирован:29.03.2007
удлинял стальную рулевую трубу
выточили втулку и плотно посадили ее в обе трубы
оставив пару мм зазора. Между самой рулевой трубой
и куском когда то обрезанной трубы. Его, зазор, залили сваркой,
на станке все лишнее сняли... Работать будет сто500 лет.
С алюминием тоже самое, только сварка другая...


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 13.04.2010 13:33
Аватара пользователя

Сообщения: 662
Город: Харьков
Пол: Не указан
Возраст: 30
Зарегистрирован:22.11.2008
Достаточно экзотичный вариант)
В свое время тоже сталкивался с таким вопросом, но шток был стальной, посему идея была просто разрезать шток пополам так, чтобы на подшипники приходился участок заводской трубы, а между ними вварить кусок трубы подходящего к внутреннему, диаметра

_________________
Specialized Epic Custom


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 13.04.2010 14:48
Аватара пользователя

Сообщения: 214
Город: Харьков (алексеевка)
Пол: Муж
Возраст: 34
Зарегистрирован:18.03.2005
BigBrother писал(а):
Достаточно экзотичный вариант)
В свое время тоже сталкивался с таким вопросом, но шток был стальной, посему идея была просто разрезать шток пополам так, чтобы на подшипники приходился участок заводской трубы, а между ними вварить кусок трубы подходящего к внутреннему, диаметра

в таком варианте между подшипниками окажется 2 сварных шва + труба меньшего диаметра. довольно стрёмная конструкция, по-моему.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 13.04.2010 15:42
Аватара пользователя

Сообщения: 219
Город: первая столица
Пол: Не указан
Возраст: 34
Зарегистрирован:27.12.2005
а где якорь вытачивал, у того же токаря, или это некий стандартный якорь для строительных нужд?
итого, сколько токарь за работу попросил? :)

_________________
www.dron.apartments-kharkov.com


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 13.04.2010 15:48
Аватара пользователя

Сообщения: 214
Город: Харьков (алексеевка)
Пол: Муж
Возраст: 34
Зарегистрирован:18.03.2005
якорь не точил. тот, который на картинке, делает amoeba.
цена на удлинитель договорная :) получается на уровне промышленных образцов.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 13.04.2010 15:48
Аватара пользователя

Сообщения: 662
Город: Харьков
Пол: Не указан
Возраст: 30
Зарегистрирован:22.11.2008
шток разрезать не вдоль, а поперек. при длине рулевого стакана 10-12 см можно смело развести половинки на 6-8 см и с подшипниками рулевой будет взаимодействовать труба заводского штока.

_________________
Specialized Epic Custom


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 13.04.2010 16:04
Аватара пользователя

Сообщения: 214
Город: Харьков (алексеевка)
Пол: Муж
Возраст: 34
Зарегистрирован:18.03.2005
BigBrother писал(а):
шток разрезать не вдоль, а поперек. при длине рулевого стакана 10-12 см можно смело развести половинки на 6-8 см и с подшипниками рулевой будет взаимодействовать труба заводского штока.

Вложение:
ex1.JPG [ 8.07 КБ | Просмотров: 12663 ]

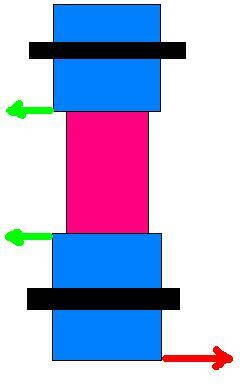

шток синий, вставка розовая, подшипники чёрные. красная стрелка сила сопротивления препятствия, зелёные силы действующие на излом.
я бы не резал пополам уже и без того короткую трубу. т.к. труба не касается непосредственно подшипников, то родная там будет труба или нет не принципиально.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 13.04.2010 16:39
Аватара пользователя

Сообщения: 262
Город: Харьков
Пол: Муж
Возраст: 36
Зарегистрирован:01.06.2006
Любые варианты, и сварка и заклепки и запрессовка при правильном подходе к вопросу вполне надежны. Все сделать можно. Если кому надо что-то подобное - обращайтесь.
Проблем со сваркой, точением и фрезерованием, а тем более с жидким азотом нет, поэтому все подобные переделки вполне реализуемы. Пожалуй, единственная насущная трудность - наличие материала, но и его можно найти или подходящий аналог.

_________________
кто не работает, тот поламался :)
if you can’t fix it, you don’t own it!


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 13.04.2010 16:47
Аватара пользователя

Сообщения: 214
Город: Харьков (алексеевка)
Пол: Муж
Возраст: 34
Зарегистрирован:18.03.2005
Energizer писал(а):
Любые варианты, и сварка и заклепки и запрессовка при правильном подходе к вопросу вполне надежны. Все сделать можно. Если кому надо что-то подобное - обращайтесь.
Проблем со сваркой, точением и фрезерованием, а тем более с жидким азотом нет, поэтому все подобные переделки вполне реализуемы. Пожалуй, единственная насущная трудность - наличие материала, но и его можно найти или подходящий аналог.

а вот и исполнитель данной переделки собственной персоной. очень рекомендую!


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 22.04.2010 19:33
Аватара пользователя

Сообщения: 214
Город: Харьков (алексеевка)
Пол: Муж
Возраст: 34
Зарегистрирован:18.03.2005
Вилка прошла уже около 60 км - полёт нормальный. Ничего не сдвинулось и не провернулось.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 24.04.2010 15:36
Аватара пользователя

Сообщения: 262
Город: Харьков
Пол: Муж
Возраст: 36
Зарегистрирован:01.06.2006
а чего ему сдвигаться или проворачиваться?
удлиннитель расперло в трубе больше чем на 0.1 мм...
таким методом сажают ЖД колеса на оси, только наоборот - в нагретое колесо забивают холодную ось... Поскольку вилку греть докрасна Шива не захотел, пришлось охлаждать вставку :ROFL:

_________________
кто не работает, тот поламался :)
if you can’t fix it, you don’t own it!


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 08.07.2011 21:05
Аватара пользователя

Сообщения: 249
Город: Мурманск
Пол: Муж
Возраст: 47
Зарегистрирован:17.09.2009

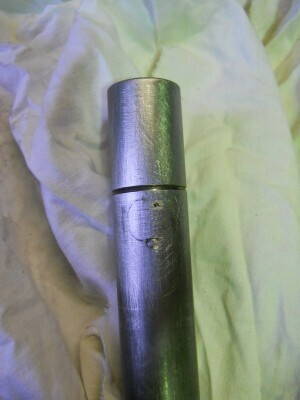

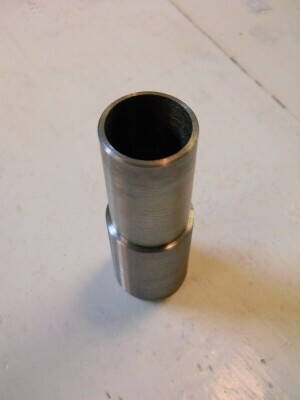

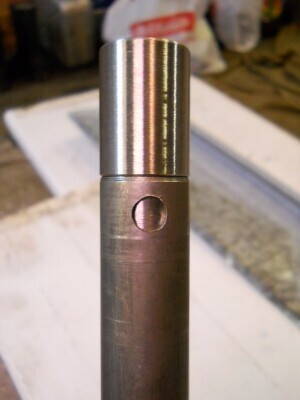

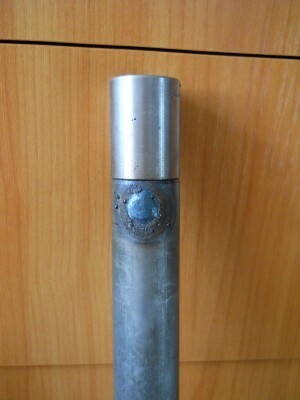

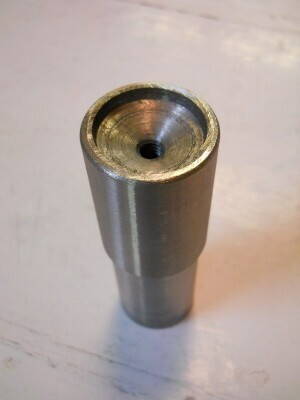

Я много писать не буду, просто дам несколько фоток работы по стальной вилке
(данный удлинитель сделан с резьбой под болт крышки рулевой).Шток прсверлен насквозь.


Вложения:
Image001.jpg [ 117.96 КБ | Просмотров: 11493 ]
Image002.jpg [ 113.06 КБ | Просмотров: 11493 ]
Image003.jpg [ 108.33 КБ | Просмотров: 11493 ]
Image004.jpg [ 122.62 КБ | Просмотров: 11493 ]
Image005.jpg [ 123.94 КБ | Просмотров: 11493 ]
Image006.jpg [ 135.58 КБ | Просмотров: 11493 ]
Image007.jpg [ 140.87 КБ | Просмотров: 11493 ]
