 Заголовок сообщения: Проект Path racer
СообщениеДобавлено: 29.09.2013 15:14
Аватара пользователя

Сообщения: 853
Город: Харьковъ
Пол: Муж
Зарегистрирован:03.09.2012
Всем привет! Затянуло меня ))) Новый проект - создание веломашины в ретростиле, по замыслу простой и надежной, односкоростной, с втулкой типа торпедо. За образец взят всеми известный бренд Pashley Guvnor http://www.flickr.com/photos/72427312@N00/2073626584 .
Долго, недели три, искал варианты рам, которые бы мне подходили для этих целей. Это - сталь, прямые дропы, паянные узлы, специфический наклон рулевого стакана... Искал Прогрессы, Украины и даже не совсем старые Мински. Просмотрел кучу "материала"))) Более-менее подходящим был велосипед ЗИФ конца 50-х, но, мне его стало жалко портить, т. к. это был образец в очень хорошем состоянии...
И наконец сегодня мне попалась рама по всем параметрам подходящая, мало того, что по вышеназванным, так еще у нее практически идентичные с Pashley узлы заднего треугольника, его сечение и + к этому верхние перья заднего треугольника съемные!

Вот так выглядят перья, они полукруглые в сечении...

Дропы правильные, массивные. Верхние перья можно снять, точно так же как у Pashley...

Кареточный узел с масленкой... Обратите внимание на его толщину))) Умели же делать ...

Рулевой стакан...

_________________
Мои проекты
viewtopic.php?f=31&t=120129
viewtopic.php?f=31&t=127247
viewtopic.php?f=31&t=221785


Последний раз редактировалось Vidok 15.11.2013 11:32, всего редактировалось 7 раз(а).

Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Проект Path racer
СообщениеДобавлено: 29.09.2013 15:26
Аватара пользователя

Сообщения: 853
Город: Харьковъ
Пол: Муж
Зарегистрирован:03.09.2012
Рама ооочень крепкая, вес килограмма 3 ))), геометрия , сечение и конструкция заднего треугольника - песня, в общем мне очень нравится))) От Пешли мало чем отличается.
Когда ее покупал, знал, что в процессе создания велосипеда предстоят трудности. Но, думаю, что с помощью форума я их решу...
По датировке и идентификации рамы могу сказать, что это точно довоенное время, думаю сер. 20-30 -е гг. прошлого века. Мне видится Англия, возможно Германия. Кто подскажет точно буду признателен.
Самая главная проблема - рулевое(((, вилку, т. к. в условиях моего проекта не требуется воссоздание, а только "мотивы ретро", можно поставить от советского дорожного вела каких нибудь лохматых лет. А вот рулевое.... Прошу помощи - как там было устроено, может у кого есть схема устройства такой рулевой? Где такую найти????? Может есть альтернативы???

_________________
Мои проекты
viewtopic.php?f=31&t=120129
viewtopic.php?f=31&t=127247
viewtopic.php?f=31&t=221785


Последний раз редактировалось Vidok 18.11.2013 16:41, всего редактировалось 2 раз(а).

Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 29.09.2013 16:19

Сообщения: 169
Изображения: 0
Город: Беларусь, Гродно
Пол: Муж
Возраст: 32
Зарегистрирован:25.08.2013
Рама конечно суперзлая) И где только такие находят) Танк)

Минут 40 гуглёжки - кажись, нашёл. Фирма почти 100% Royal Enfield, вот на ибей продавали раму, ИМХО копия вашей. Там куча фоток в описании, думаю, пригодятся.

_________________
'1980 ХВЗ Старт-шоссе "Москва-80" крококастом продан
'2014 Cube Curve Pro гибрид-кастом в процессе
'1989 Titan Exklusiv редкая пташка из Швейцарии


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 29.09.2013 16:45
Аватара пользователя

Сообщения: 1828
Изображения: 45
Город: РФ г. Мытищи
Пол: Муж
Возраст: 54
Зарегистрирован:20.10.2010
Привет, Антон!

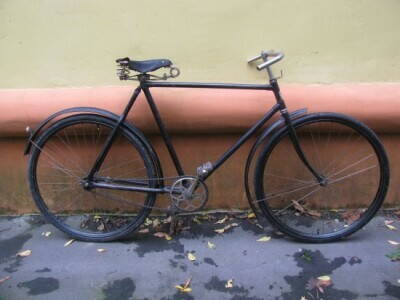

Судя по всему: советская. По форме узлов - довоенная "Украина" (вероятность 70%)
Вложение:
IMG_1774.JPG [ 49.4 КБ | Просмотров: 4563 ]

На 100% не уверен. Нужны фотки подседельного узла:
Вложение:
IMG_1781.JPG [ 45.8 КБ | Просмотров: 4563 ]

- вариант "Украины" (месяц, год, зав.№)
либо кареточного узла снизу - вариант МД (вероятн. 10%) или ЗиФ (вероятн. 10%), ну и 10% на англичанина оставим, хоть и не верю.


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 29.09.2013 17:03
Аватара пользователя

Сообщения: 853
Город: Харьковъ
Пол: Муж
Зарегистрирован:03.09.2012
Вот блин))). Спасибо друзья! Но на уровне нюансов и не то и не то...
Докладываю : есть цифры только на лицевой части рулевого стакана - 1851 (насколько разобрал)
Отверстий под шильдик нет.
Затем, сбоку рулевого стакана есть отверстие, предназначение, по всей видимости для затягивания с помощью винта или чего то такого рулевой . Такие штучки видел только на очень старых немцах, англичан не видел вживую, по ним сказать не могу ничего. На советских они были?
Какая там рулевая стояла? Где достать?

_________________
Мои проекты
viewtopic.php?f=31&t=120129
viewtopic.php?f=31&t=127247
viewtopic.php?f=31&t=221785


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 29.09.2013 17:15
Аватара пользователя

Сообщения: 1828
Изображения: 45
Город: РФ г. Мытищи
Пол: Муж
Возраст: 54
Зарегистрирован:20.10.2010
Ну значит 10% сыграли... :shock: Удивлен. Хомуты под насос и узлы - так и хочется сказать советские. Ну СОРИ, ошибся. :oops: Хотя "довоенные велы" - настолько темная тема, что и не мудрено... :eek:
Подшипники скольжения.


Последний раз редактировалось Влад К 29.09.2013 17:31, всего редактировалось 1 раз.

Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 29.09.2013 17:17
Аватара пользователя

Сообщения: 853
Город: Харьковъ
Пол: Муж
Зарегистрирован:03.09.2012
Влад! Хомутики под насос похожи, но на них между вырезами еще отвестие по центру, на ХВЗ, те, которые видел таких отверстий небыло. И на винтиках на хомутах гаички квадратные. :shock: А перья снизу прикручены на болтах с прямоугольной головкой :shock: (на фото видны и гаички и болт) А нету схемки по рулевой? Или фоток? С ув.

_________________
Мои проекты
viewtopic.php?f=31&t=120129
viewtopic.php?f=31&t=127247
viewtopic.php?f=31&t=221785


Последний раз редактировалось Vidok 29.09.2013 17:30, всего редактировалось 2 раз(а).

Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 29.09.2013 17:22
Аватара пользователя

Сообщения: 853
Город: Харьковъ
Пол: Муж
Зарегистрирован:03.09.2012
Ой! Совсем забыл))) У меня же есть девайс для этого проекта зарание заготовленный))) Эти штуки моей так сказать фишкой становятся))) Эта подлинней и помассивней будет, чем на туристе)))

_________________
Мои проекты
viewtopic.php?f=31&t=120129
viewtopic.php?f=31&t=127247
viewtopic.php?f=31&t=221785


Последний раз редактировалось Vidok 29.09.2013 17:31, всего редактировалось 1 раз.

Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 29.09.2013 17:27

Сообщения: 508
Город: Бандерштадт
Пол: Муж
Возраст: 36
Зарегистрирован:12.11.2012
а шо такое проЭкт? может проект?


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 29.09.2013 17:29
Аватара пользователя

Сообщения: 18970
Изображения: 13
Город: Киев
Пол: Муж
Возраст: 44
Зарегистрирован:07.10.2010
О! Ещё один концепт-конкурент :beer:
Бегущая Черепаха, придётся и коллегу Vidok в наш клуб принимать :lol:

Рама очень красивая. Ловите ссылки для подсматривания и вдохновения:
http://luxlow.com/category/bicycles/
http://www.bikecult.com/works/index.html
http://collection.rydjor.com/rydcol1.htm
http://oldbike.eu/

_________________
Крокодиловодство 2.0


Последний раз редактировалось kisa 29.09.2013 17:36, всего редактировалось 1 раз.

Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 29.09.2013 17:33
Аватара пользователя

Сообщения: 853
Город: Харьковъ
Пол: Муж
Зарегистрирован:03.09.2012
kisa
Спасибо!
Lancer777
Сорри, исправил

_________________
Мои проекты
viewtopic.php?f=31&t=120129
viewtopic.php?f=31&t=127247
viewtopic.php?f=31&t=221785


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 29.09.2013 17:40
Аватара пользователя

Сообщения: 1828
Изображения: 45
Город: РФ г. Мытищи
Пол: Муж
Возраст: 54
Зарегистрирован:20.10.2010
Увы, Антон, ни мануалов, ни норм.старых фоток НИ-ФИГА нет. У меня самого в рулевой какой-то фигни напихано (шарики от трещотки насыпали, а бронзовую проставку потеряли :-P ). + еще вилка сверленная. Вот к след выходным вроде должны прислать еще одну "Украину" (более древнюю) - може там по-фирмЕ будет, отфоткаю.


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 29.09.2013 17:48
Аватара пользователя

Сообщения: 853
Город: Харьковъ
Пол: Муж
Зарегистрирован:03.09.2012
kisa писал(а):
О! Ещё один концепт-конкурент :beer:
Бегущая Черепаха, придётся и коллегу Vidok в наш клуб принимать :lol:


Судя по всему у меня процесс будет не быстрый))), мне с рулевой и вилкой решить вопрос, остальное уже знаю как будет. Буду потихоньку ваять))) Знал, что головняк будет с рулевой..., сразу знал..., но рама настолько хороша и "правильна", что сознательно пошел на головняк))) Одни съемные перья и геометрия труб чего стоит...

Влад К писал(а):
Увы, Антон, ни мануалов, ни норм.старых фоток НИ-ФИГА нет. У меня самого в рулевой какой-то фигни напихано (шарики от трещотки насыпали, а бронзовую проставку потеряли :-P ). + еще вилка сверленная. Вот к след выходным вроде должны прислать еще одну "Украину" (более древнюю) - може там по-фирмЕ будет, отфоткаю.

Влад! Буду признателен! Мне обещали притащить передний отрезаный кусок рамы с вилкой от довоенного вела СССР, посмотрим, может выкуплю если подойдет. Там, насколько я понял насыпные через верхнюю и нижнюю "проставки"... Еще - диаметр подседельной прим. на миллиметр больше чем ХВЗ.

_________________
Мои проекты
viewtopic.php?f=31&t=120129
viewtopic.php?f=31&t=127247
viewtopic.php?f=31&t=221785


Последний раз редактировалось Vidok 29.09.2013 17:53, всего редактировалось 1 раз.

Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 29.09.2013 17:52
Аватара пользователя

Сообщения: 1828
Изображения: 45
Город: РФ г. Мытищи
Пол: Муж
Возраст: 54
Зарегистрирован:20.10.2010
Не совсем. Вместо шариков - бронзовое кольцо (подшипник скольжения). Во всяком случае у меня на МД так было.


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 29.09.2013 18:38
Аватара пользователя

Сообщения: 18970
Изображения: 13
Город: Киев
Пол: Муж
Возраст: 44
Зарегистрирован:07.10.2010
Vidok писал(а):
...Судя по всему у меня процесс будет не быстрый...

Мы тоже не торопимся. И головняка хватает - кому с доставанием редких у нас и дорогих железяк а-ля Гувнор, кому с кучей самопальщины "на коленке". Одно хорошо - все мы в разных концах Украины (только на Юге ещё до этой концепции не дошли :) ), и похожи внешне наши велы будут только на взгляд дилетанта, технически же все разные.

Подседелы 26 мм бывают - даже среди кЕтая можно подобрать. Или самопал из нержавейки, да отполировать. Или аккуратную латунную втулочку (с буртиком, чтоб не проваливалась) выточить и разрезать.

Рулевая - нифига себе. Не знал, что там подшипник скольжения. Конечно, на ТАКОЙ раме (у меня просто минская 72 г, поэтому не заморачиваюсь) придётся максимально близко к оригиналу что-то мудрить.

Влад К, а Вы не допускаете, что бронзовое кольцо на МД - просто древний колхоз? Заводские шарики у тогдашнего хозяина "пошли погулять", а новых было не достать, вот кольцо и поставили? Иначе зачем бы профиль у канавок был сделан под шарики, а не, например, коническим? Любопытная проблема...
