Привет! Неделю как собрал своего тестового Гену, сотенку на нем накатал. Еще при сборке выявилась проблема того, что на самой малой звездочке(11) цепь трется о перо, по соображениям, два варианта решения, чуть догнуть дропун(чтоб его плоскость была параллельна кассете) или засунуть шайбочку. Кто сталкивался с подобной проблемой поделитесь как решили.

И еще приходится ОЧЕНЬ жёстко затягивать эксцентрик заднего колеса, гайку эксцентрика аж держу пасатижами, чуть с меньшим усилием зажимаю и колесико во время поездки начинает выходить из креплений дропуна


Вложения:

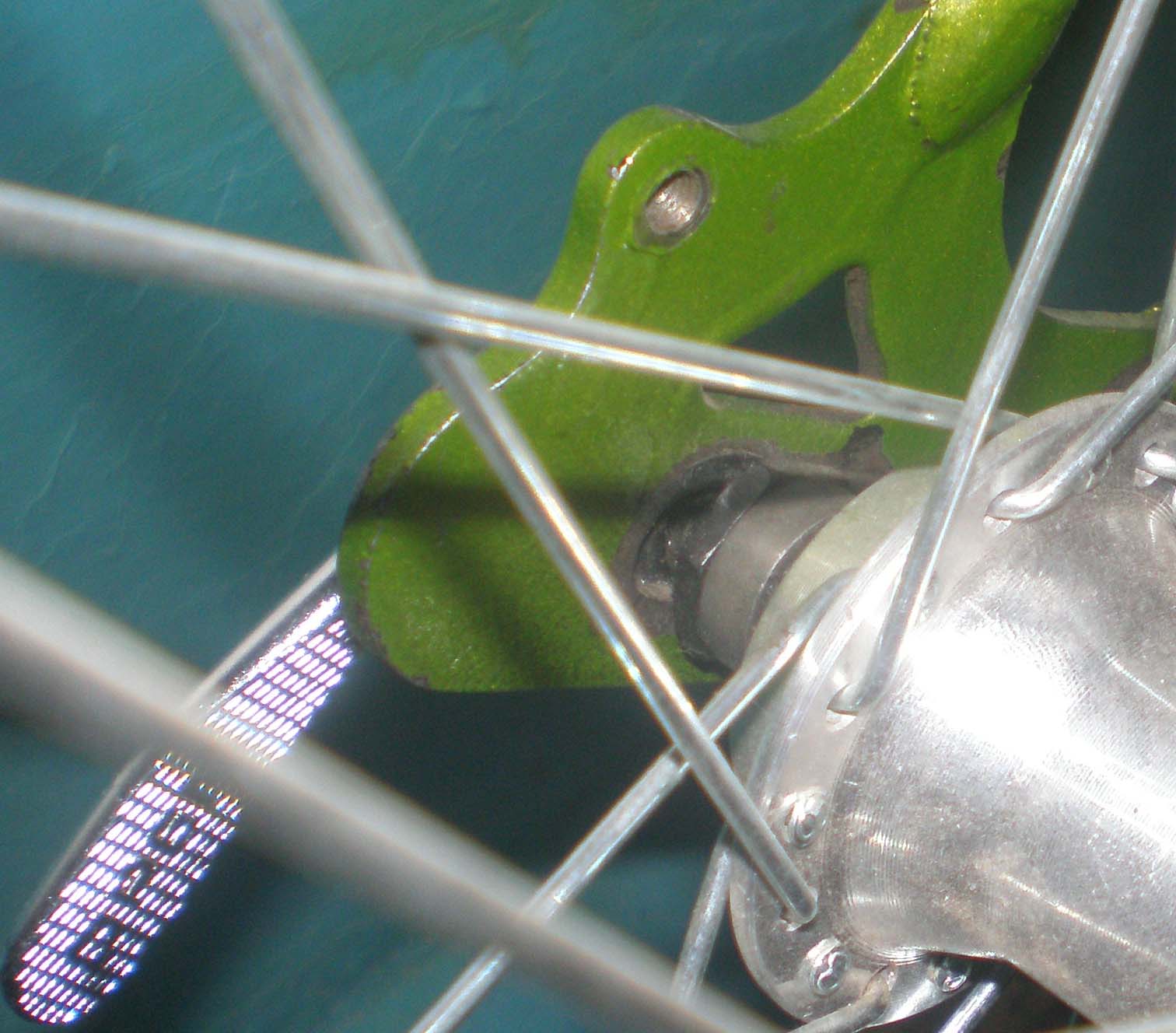

1-chain bit.jpg
1-chain bit.jpg [ 213.32 КБ | Просмотров: 685 ]

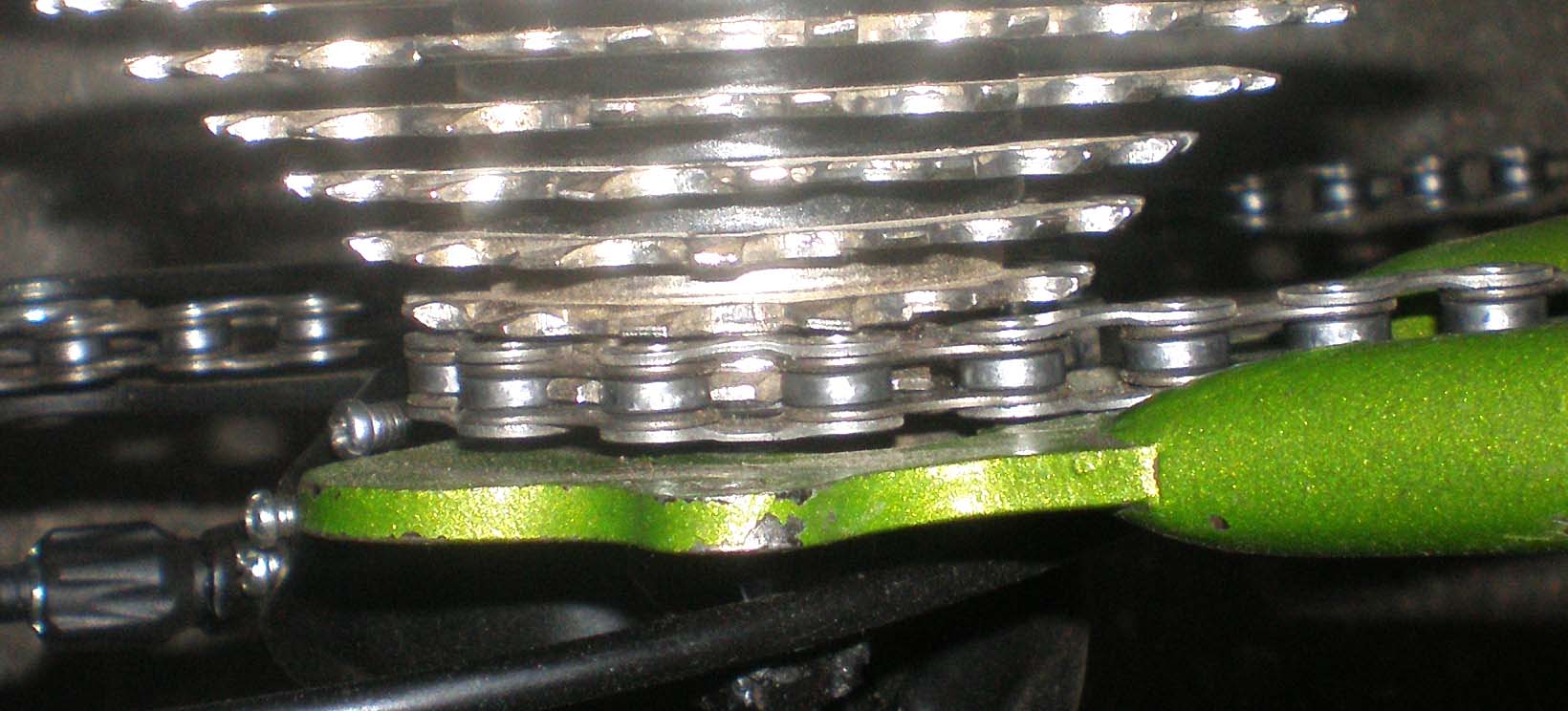

2-chain bit.jpg
2-chain bit.jpg [ 139.27 КБ | Просмотров: 688 ]

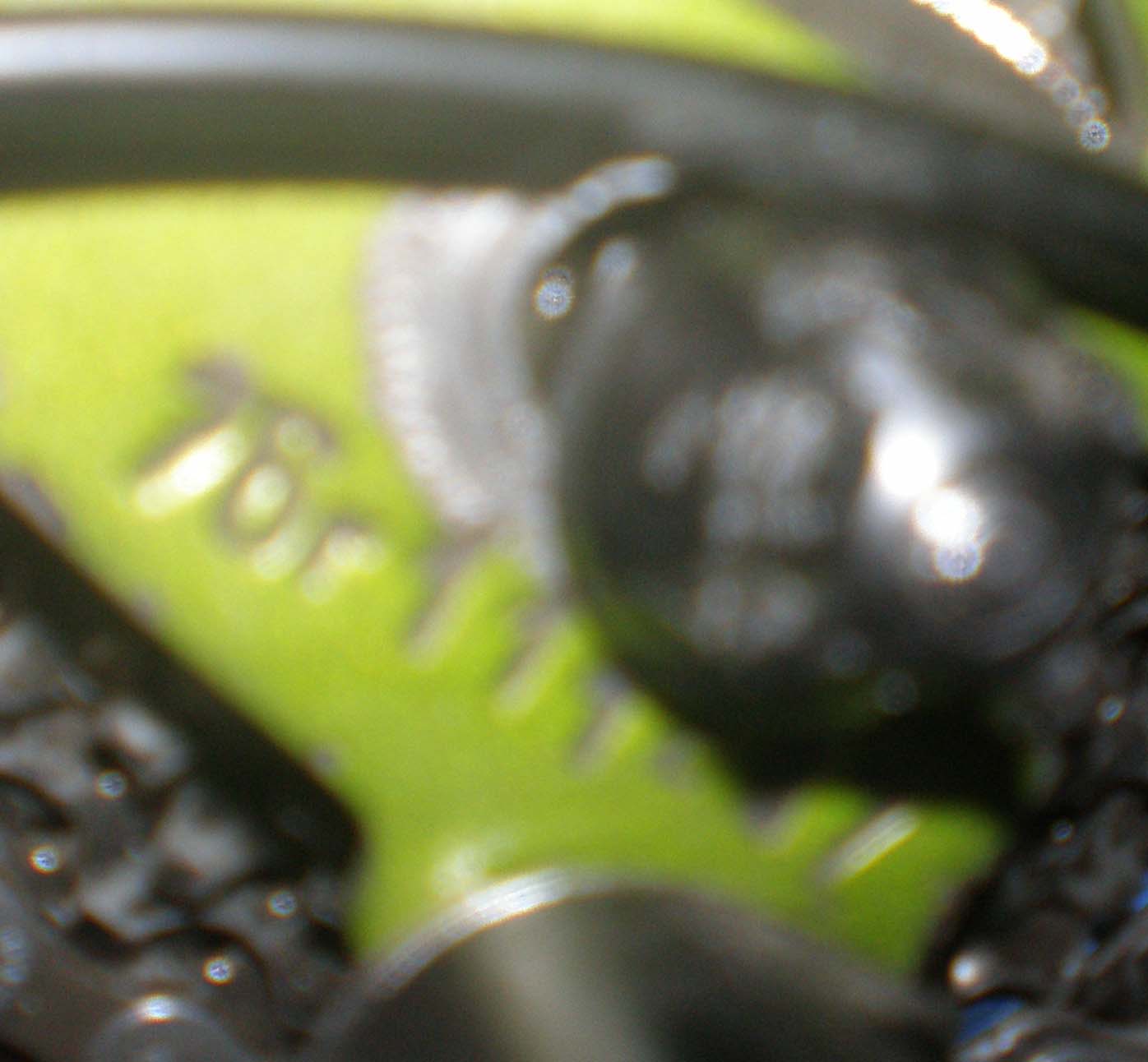

1-wheel movement.jpg
1-wheel movement.jpg [ 94.38 КБ | Просмотров: 683 ]

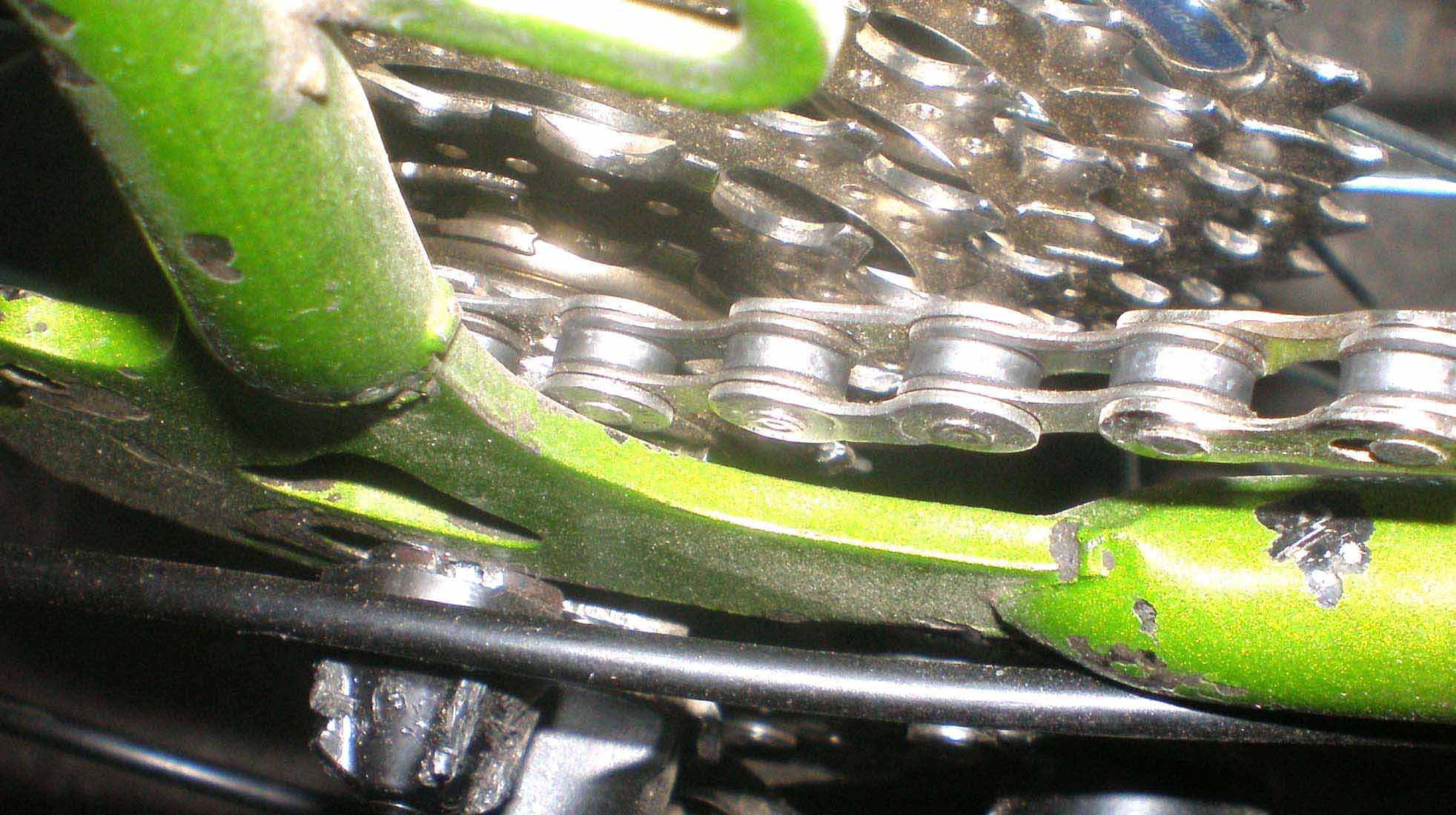

2-wheel movement.jpg
2-wheel movement.jpg [ 161.07 КБ | Просмотров: 684 ]


_________________
Не люблю мертвечину всякую!
Люблю всякую жизнь !
Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 27.06.2009 19:51
Аватара пользователя

Сообщения: 5826
Город: Харьков
Пол: Муж
Возраст: 29
Зарегистрирован:08.07.2007
Ставить шоссейную кассету со звездой на 13

_________________
Лазерный прицел для дробовика - красная лампа с надетым на неё дуршлагом
Перед тем как постить глупость на форуме - воспользуйтесь поиском. Возможно, эту глупость постил кто-нибудь до вас.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 27.06.2009 20:03

Сообщения: 228
Город: Винница
Пол: Муж
Возраст: 36
Зарегистрирован:03.07.2008
Пять раз перечитал и фотки посмотрел, но так и не понял обо что же все таки трется цепь? Об перо или об дропаут? В любом случае дропаут стоит выгнуть так, что бы его плоскость была перпендикулярна оси задней втулки, а если цепь трется об дропаут стоит проложить шайбу. Я прокладывал шайбы на своем туристе между втулкой и дропаутом (причем с одной стороны даже две, линился правильно настроить зонтик на заднем колесе), не проблема.
Indeesa писал(а):
гайку эксцентрика аж держу пасатижами

:shock: это какой-то новый метод? Зачем ее держать пасатижами? Эксцентрик закрывается с усилием которое может обеспечить верхняя человеческая конечность без дополнительных инструментов :D и этого достаточно для надежного крепления втулки в дропаутах.

_________________
Турист-крокодил, Чемпион-крокодил
Покраска


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 27.06.2009 21:14
Аватара пользователя

Сообщения: 42
Город: г.Миасс
Пол: Не указан
Возраст: 31
Зарегистрирован:27.03.2009
Buba писал(а):
Ставить шоссейную кассету со звездой на 13

тут проще не пользоваться звездой на 11 чем ставить шоссейную кассету, так как нужна звезда на 32 т.е. кассета мтб...


to Kostas
на фотках, вроде, видно место, где цепь соприкасается с дропуном, на первой фотке, если идти выше гайки эксцентрика, на второй фотке видно, дропун не параллелен кассете... попробую сначало выгнуть его до параллельности, не поможет, - то ещё шайбу на ось втулки подложу, сейчас подкладываю 2 пружинные шайбы с внешних сторон "гаек" эксцентрика. Цепкости не хватает чтобы закрутить гайку эксцентрика, чтобы при зажатиии рычага обеспечить такое давление эксценрика на драпуны - чтобы при педалировании колесо не двигалось (втулка FH-2200)... Могу ещё фотографий сделать

_________________
Не люблю мертвечину всякую!
Люблю всякую жизнь !


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 27.06.2009 21:28
Аватара пользователя

Сообщения: 42
Город: г.Миасс
Пол: Не указан
Возраст: 31
Зарегистрирован:27.03.2009
Buba писал(а):
Ставить шоссейную кассету со звездой на 13

по-сути на второй звездочки и катаюсь :wink:

_________________
Не люблю мертвечину всякую!
Люблю всякую жизнь !


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 27.06.2009 21:41
Аватара пользователя

Сообщения: 1227
Изображения: 0
Город: Харьков
Пол: Не указан
Зарегистрирован:07.04.2006
Indeesa писал(а):
приходится ОЧЕНЬ жёстко затягивать эксцентрик заднего колеса

как раз может из-за того, что перья стоят врастопырку, так что - гни дропауты (оба) а потом по ситуации и с цепью - может да, шайбочку... :smile:


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 27.06.2009 21:43

Сообщения: 112
Город: Севастополь
Пол: Не указан
Возраст: 40
Зарегистрирован:28.08.2008
Однозначно надо сначала запараллелить. У меня вообще накручены две тонких гайки по обе стороны втулки чтоб не терла цепь. Под гайку оси эксцентрика со стороны кассеты подложена тонкая ребристая шайба, чуть побольше гайки в диаметре, из-за слишком широкого выреза в дропауте. Без нее колесо при попадании в приличные ямы перекашивается и даже гнет ось эксцентрика. Со стороны рычага смысла подкладывать шайбу нет, там и так эта круглая байда довольно здоровая. Кстати посмотри сам эксценрик на предмет износа, если изношен он ничего не затянет - менять надо


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 27.06.2009 22:04
Аватара пользователя

Сообщения: 42
Город: г.Миасс
Пол: Не указан
Возраст: 31
Зарегистрирован:27.03.2009
MSN писал(а):
Однозначно надо сначала запараллелить. У меня вообще накручены две тонких гайки по обе стороны втулки чтоб не терла цепь. Под гайку оси эксцентрика со стороны кассеты подложена тонкая ребристая шайба, чуть побольше гайки в диаметре, из-за слишком широкого выреза в дропауте. Без нее колесо при попадании в приличные ямы перекашивается и даже гнет ось эксцентрика. Со стороны рычага смысла подкладывать шайбу нет, там и так эта круглая байда довольно здоровая. Кстати посмотри сам эксценрик на предмет износа, если изношен он ничего не затянет - менять надо


угу, завтро подморочусь, сначало выпрямить попробую, потом по ситуации... Эксцентрик нулёвый как и втулка... ну по опросу получается много кто для более жёсткого закрепления колеса либо шайбы подкладывает, либо зажимает колесо намертво, в первый раз сел просто как на своем мтб зажал колёсико, так в горку при педалировании колесо начало шатать из стороны в сторону.

_________________
Не люблю мертвечину всякую!
Люблю всякую жизнь !


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 27.06.2009 22:12

Сообщения: 228
Город: Винница
Пол: Муж
Возраст: 36
Зарегистрирован:03.07.2008
http://techdocs.shimano.com/media/techd ... 608909.pdf
Можно разобрать втулку и поменять шайбу обозначенную в доке цифрой 4 на более толстую. Тогда не придется каждый раз при установке колеса играться с дополнительными шайбами. А шайбы между гайками оси ексцентрика ИМХО это ты зря. Во первых на гайках нанесены радиальные насечки, для большего сцепления с дропаутом, а во вторых на сколько видно на фотке площадь соприкосновения шайбы с дропом намного меньше чем гайки. Скорее всего втулка из за шайбы этой и скользит в дропах. Мне так кажется.

_________________
Турист-крокодил, Чемпион-крокодил
Покраска


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 27.06.2009 22:25
Аватара пользователя

Сообщения: 42
Город: г.Миасс
Пол: Не указан
Возраст: 31
Зарегистрирован:27.03.2009
Kostas писал(а):
http://techdocs.shimano.com/media/techdocs/content/cycle/EV/bikecomponents/FH/EV-FH-2200-2202_v1_m56577569830608909.pdf
Можно разобрать втулку и поменять шайбу обозначенную в доке цифрой 4 на более толстую. Тогда не придется каждый раз при установке колеса играться с дополнительными шайбами. А шайбы между гайками оси ексцентрика ИМХО это ты зря. Во первых на гайках нанесены радиальные насечки, для большего сцепления с дропаутом, а во вторых на сколько видно на фотке площадь соприкосновения шайбы с дропом намного меньше чем гайки. Скорее всего втулка из за шайбы этой и скользит в дропах. Мне так кажется.


насчет замены это идея, а шайбы были подложены по причине того что эксцентрик не справлялся, а не по моей инженерной задумке, поехал кататься, а у меня из дома полу километровая горка, а потом небольшой подъем на нем педалировать начал, колесо заходило, выход был один зайти в авто магазин и купить две шайбы, после вроде не жаловался, но чую что-то не то...

_________________
Не люблю мертвечину всякую!
Люблю всякую жизнь !


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 27.06.2009 22:30
Аватара пользователя

Сообщения: 2545
Изображения: 0
Город: Харьков
Пол: Муж
Возраст: 36
Зарегистрирован:28.04.2009
была таже штука при добавлении пятой шестерни в хвз кассету - решил, поставив шайбу .. все равно менять собираюсь втулку .. но придется гнуть после апгрейда


Вернуться к началу
shoppage  personalpage P Персональный альбом

СообщениеДобавлено: 27.06.2009 23:31

Сообщения: 33
Город: Саратов RUS
Пол: Не указан
Возраст: 40
Зарегистрирован:18.05.2009
У меня тоже была подобная проблема. Вылечил добавлением гайки-шайбы #2мм.

_________________
Турист ИксБэТри, 86 г.в., красный. Окрокодилен с МТБ-шным уклоном.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 28.06.2009 20:16

Сообщения: 41
Город: Чебоксары
Пол: Муж
Возраст: 35
Зарегистрирован:27.06.2009
Шайбу. У меня было так же, теперь не трет.


Вернуться к началу
shoppage  personalpage P

СообщениеДобавлено: 06.07.2009 07:51
Аватара пользователя

Сообщения: 42
Город: г.Миасс
Пол: Не указан
Возраст: 31
Зарегистрирован:27.03.2009
разобрал заднюю втулку, со стороны звезд проложил 2 шайбы, ось стала вровень с дропуном, т.е даже на мм не вылазиет во вне, но результат есть =) теперь на самой малой звездочке цепь даже не думает задевать раму, зазор получился 2-4 мм, протестировать не могу, так как буду фиксить все накопившиеся пожелания, чуть позже фоцки выложу...
