 Заголовок сообщения: Изготовление эмблемы.
СообщениеДобавлено: 11.01.2014 23:03
Аватара пользователя

Сообщения: 64
Город: Краматорск
Пол: Муж
Возраст: 35
Зарегистрирован:13.11.2011
Хочу поделиться простым способом по изготовлению эмблем для велосипедов. Этой технология широко распространена среди радиолюбителей для изготовления печатных плат под названием ЛУТ. Суть этого метода заключается в вытравливании незащищенных участков меди с помощью хлорного железа или других растворов.
Для изготовления нам понадобятся:
Лазерный принтер
Листовая латунь толщиной 0,5мм
Мелкая наждачка
Утюг
Глянцевая бумага
Хлорное железо или медный купорос

Для начала нам нужно изготовить шаблон, для этого делаем рисунок эмблемы в одном из графических редакторов. Рисунок должен быть черно-белым. Чёрным рисуем участки, которые необходимо оставить, а белым оставляем участки которые необходимо травить. Я для этого использовал программу Sprint Layout, которая предназначена для разработки печатных плат. Эту программу я выбрал, потому что она у меня уже установлена и я не хотел ставить корел или другой редактор себе на компьютер и разбираться в его работе.

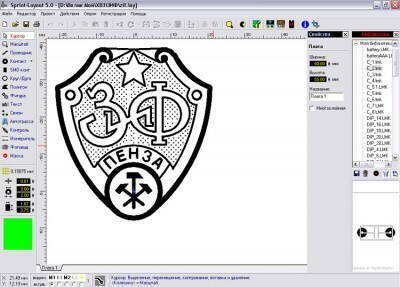

Рисуем:
Вложение:
11.jpg [ 162.54 КБ | Просмотров: 7744 ]

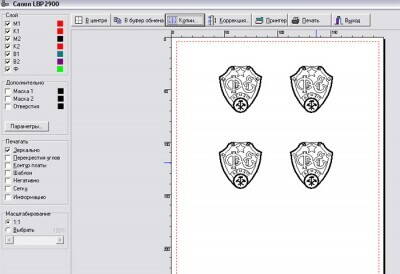

Далее нам нужно распечатать рисунок эмблемы в масштабе 1:1 на глянцевой бумаге в зеркальном отображении.
Вложение:
12.jpg [ 97.65 КБ | Просмотров: 7744 ]

Бумагу нужно тщательно подобрать и сделать несколько пробных шаблонов. Я беру бумагу из глянцевых журналов, но пробовал на рекламных проспектах из супермаркетов. Искать полностью белую бумагу не обязательно подойдет и с рисунками.
В настройках принтера нужно убрать все эконом режимы и выставить максимальную плотность тонера. Тип бумаги нужно подобрать пробным путём, я чаще ставлю обычный тип.

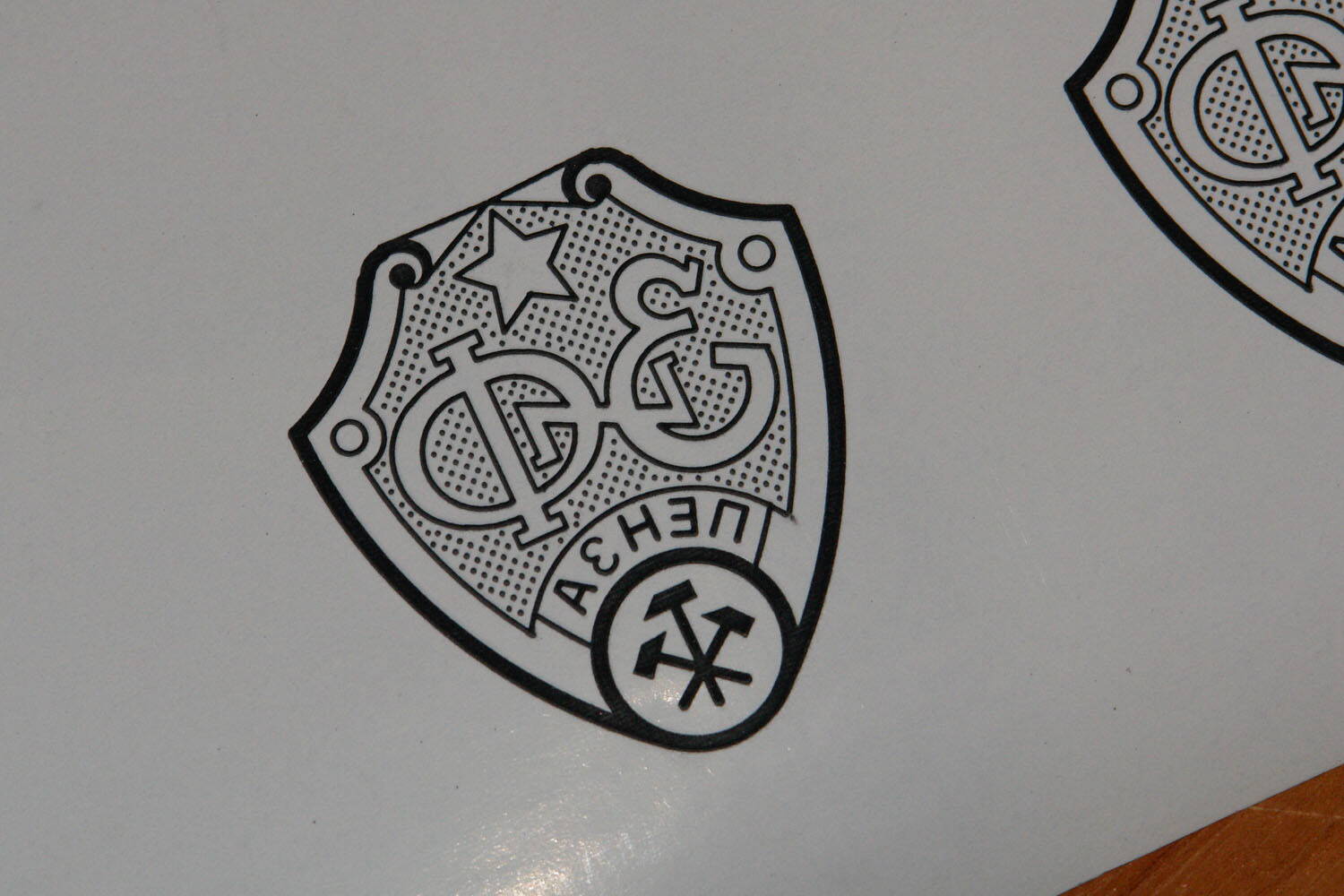

Печатаем шаблон. Печать лучше делать на принтере с свежим фотобарабаном. Нельзя допускать белых пропусков на рисунке. Если тонер не плотно ложится, тогда можно сделать повторную печать поверх первой, но здесь изображение может криво накладываться.
Вложение:
3.jpg [ 192.48 КБ | Просмотров: 7744 ]

Далее из листовой латуни вырезаем заготовку с размерами немногим больше чем будущая эмблема.
Вложение:
1.jpg [ 229.58 КБ | Просмотров: 7744 ]

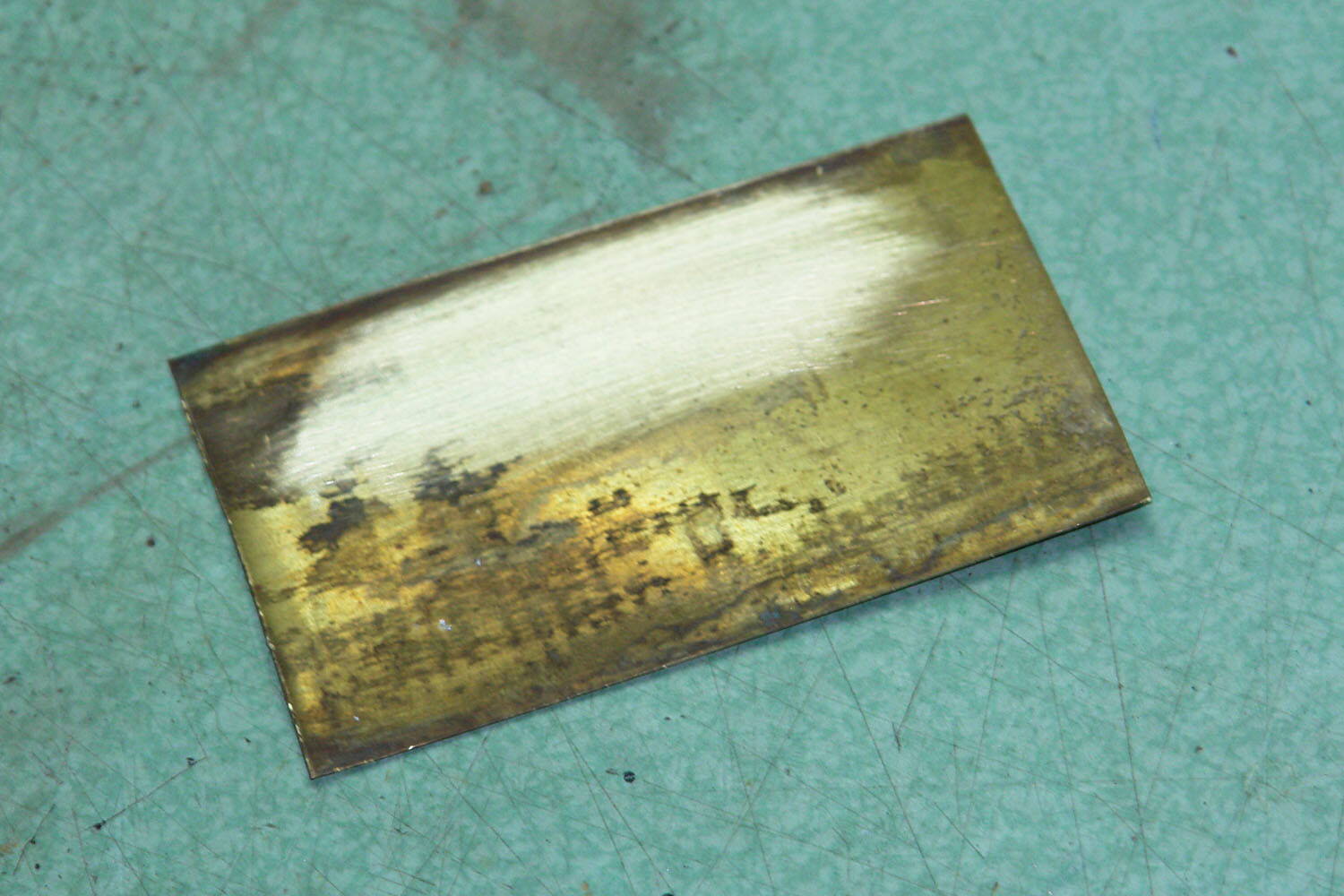

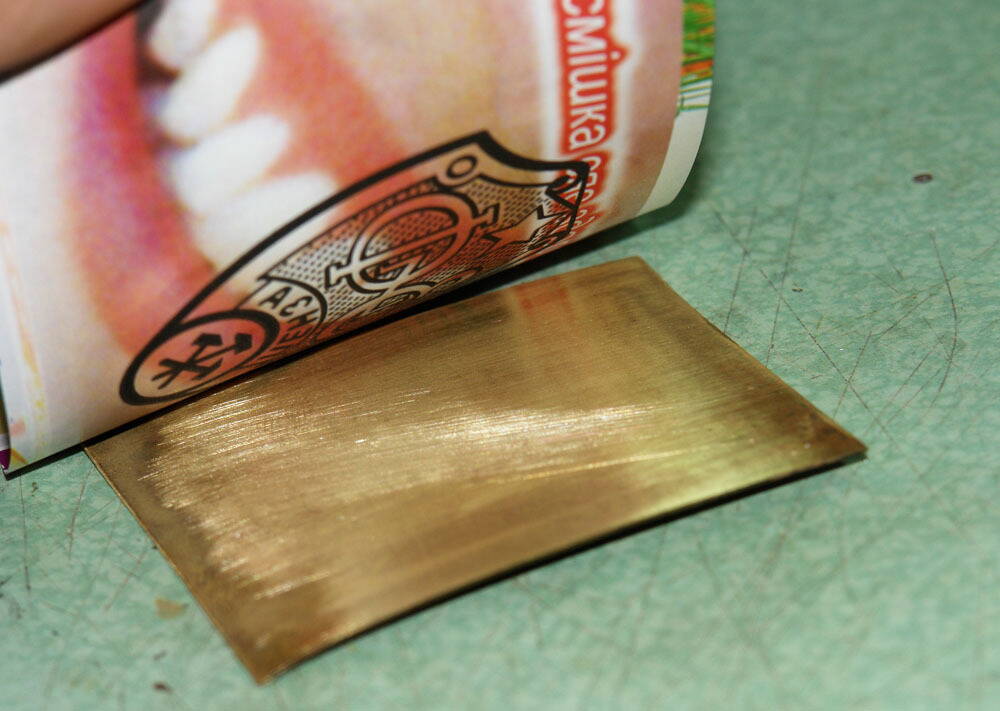

Заготовку нужно зачистить мелкой наждачной бумагой и обезжирить растворителем. Теперь пальцами прикасаться к поверхности нельзя.
Вложение:
2.jpg [ 231 КБ | Просмотров: 7744 ]

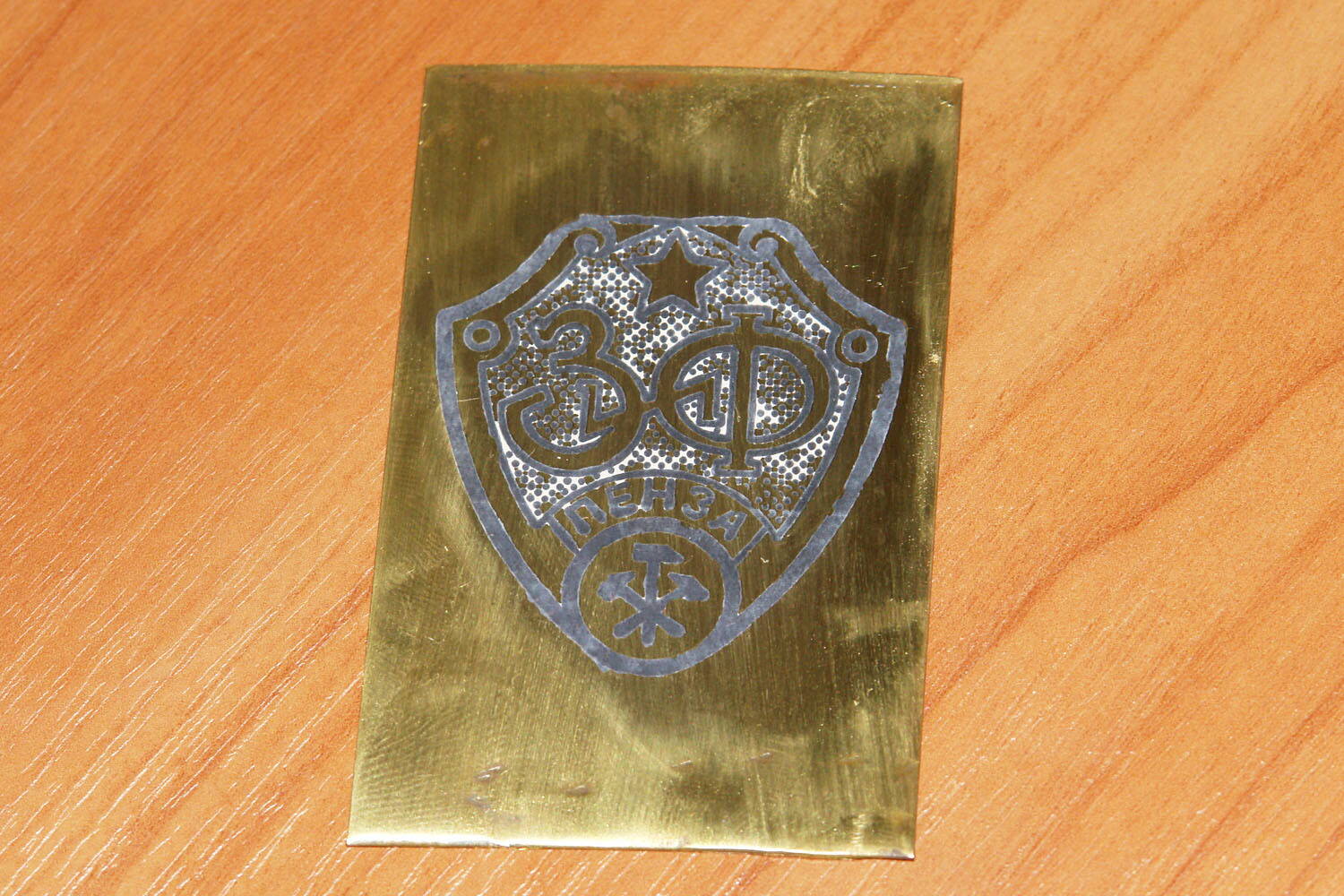

Далее нам нужно утюгом перенести изображение с бумаги на заготовку. Для этого вырезаем шаблон с запасом в 10-20мм и накладываем его рисунком на заготовку, края загибаем за заготовку.
Вложение:
13.jpg [ 144.24 КБ | Просмотров: 7744 ]


Греем утюг. Температуру нужно будет подобрать опытным путём. Для толстой заготовки нужна большая температура. Я ставил в промежутке между двумя и тремя звёздочками. Кладём заготовку изображением вверх и через лист бумаги проглаживаем утюгом. Прогладить нужно равномерно по всей поверхности со средним усилием. Заготовка должна хорошо прогреться, время прогрева нужно подобрать опытным путём, в среднем около минуты. Под конец прогрева нужно уголком утюга провести по всей площади изображения для лучшего переноса.
Вложение:
15.jpg [ 145.54 КБ | Просмотров: 7744 ]

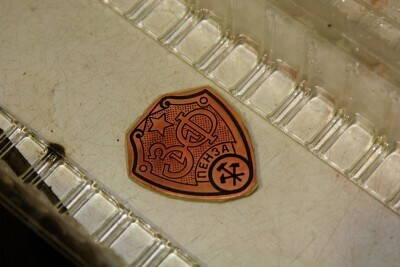

Далее нужно удалить бумагу, для этого заготовку кладём в воду и оставляем до тех пор, пока бумага не размокнет. Бумага должна полностью размокнуть. После нужно снять бумагу, а остатки скатать пальцами. Изображение должно остаться на нашей заготовке. Если тонер перенёсся не полностью или заготовку перегрели и рисунок растекся, тогда растворителем снимаем тонер и делаем перенос заново. Для отработки режимов возможно придется несколько раз сделать перенос изображения.

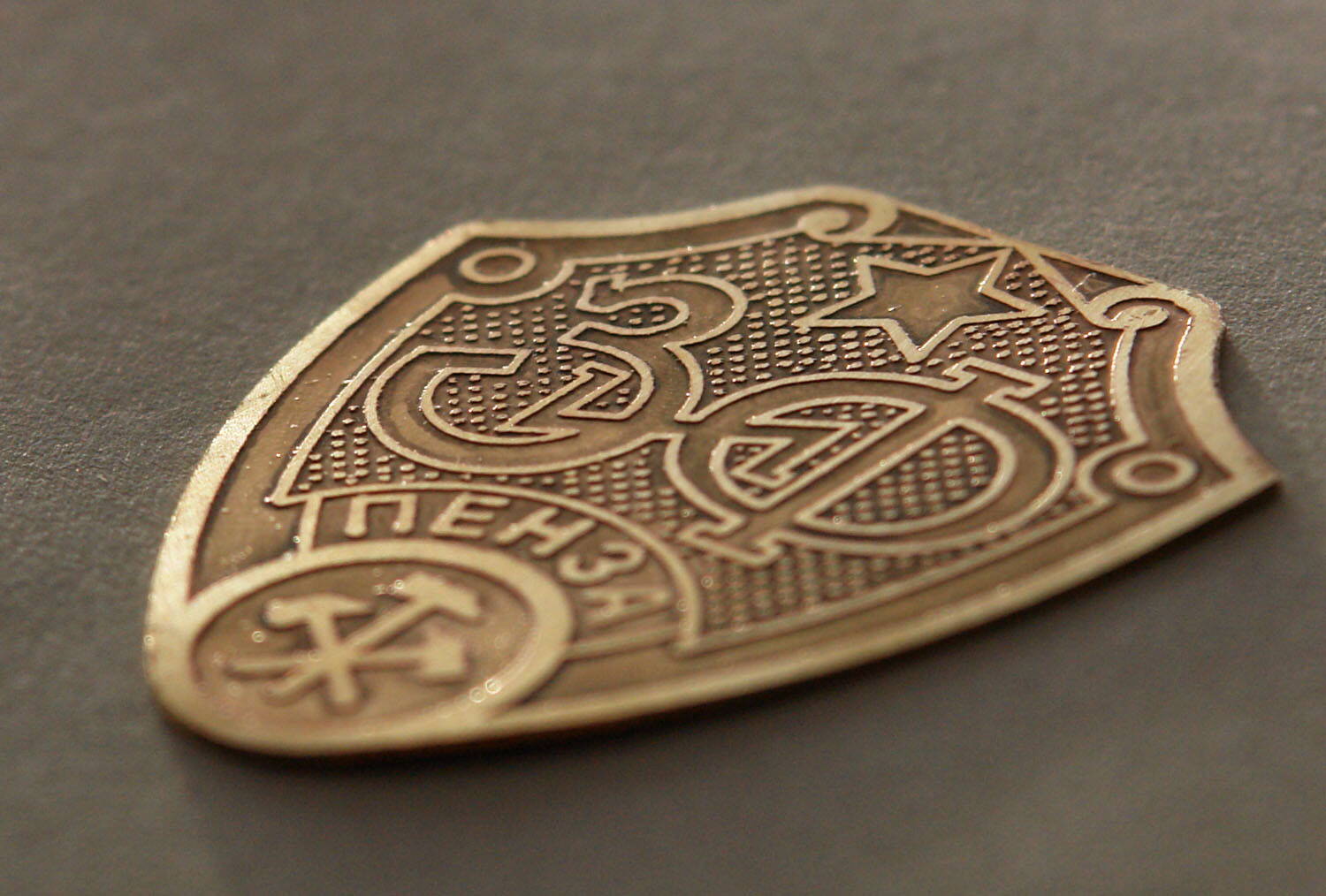

Должно получиться приблизительно так, это не самый лучший экземпляр. Вместе с тонером перенеслась белая краска с бумаги. Эту заготовку я переделывал.
Вложение:
4.jpg [ 356.21 КБ | Просмотров: 7744 ]

Далее нужно вырезать по контуру с запасом в 1-2мм, а обратную сторону заклеить молярным скотчем или закрасить краской или лаком для ногтей.
Для травления я использую насыщенный раствор хлорного железа. Раствор, обычно, делаю на «глаз», приблизительно на 0,5л тёплой воды берём 4-5 столовых ложек хлорного железа. Для травления эмблемы достаточно 0,2-0,3л раствора. Хлорное железо можно купить на радиорынке. Вместо хлорного железа можно использовать насыщенный раствор медного купороса или, на худой конец, приготовить раствор лимонной кислоты. В этом случае время травления существенно увеличиться.
При травлении раствор нужно постоянно помешивать и следить за ходом процесса. Если травить в хлорном железе, то достаточно 1-2 часов, если травить купоросом, то около 12 часов (зависит от качества растворов).

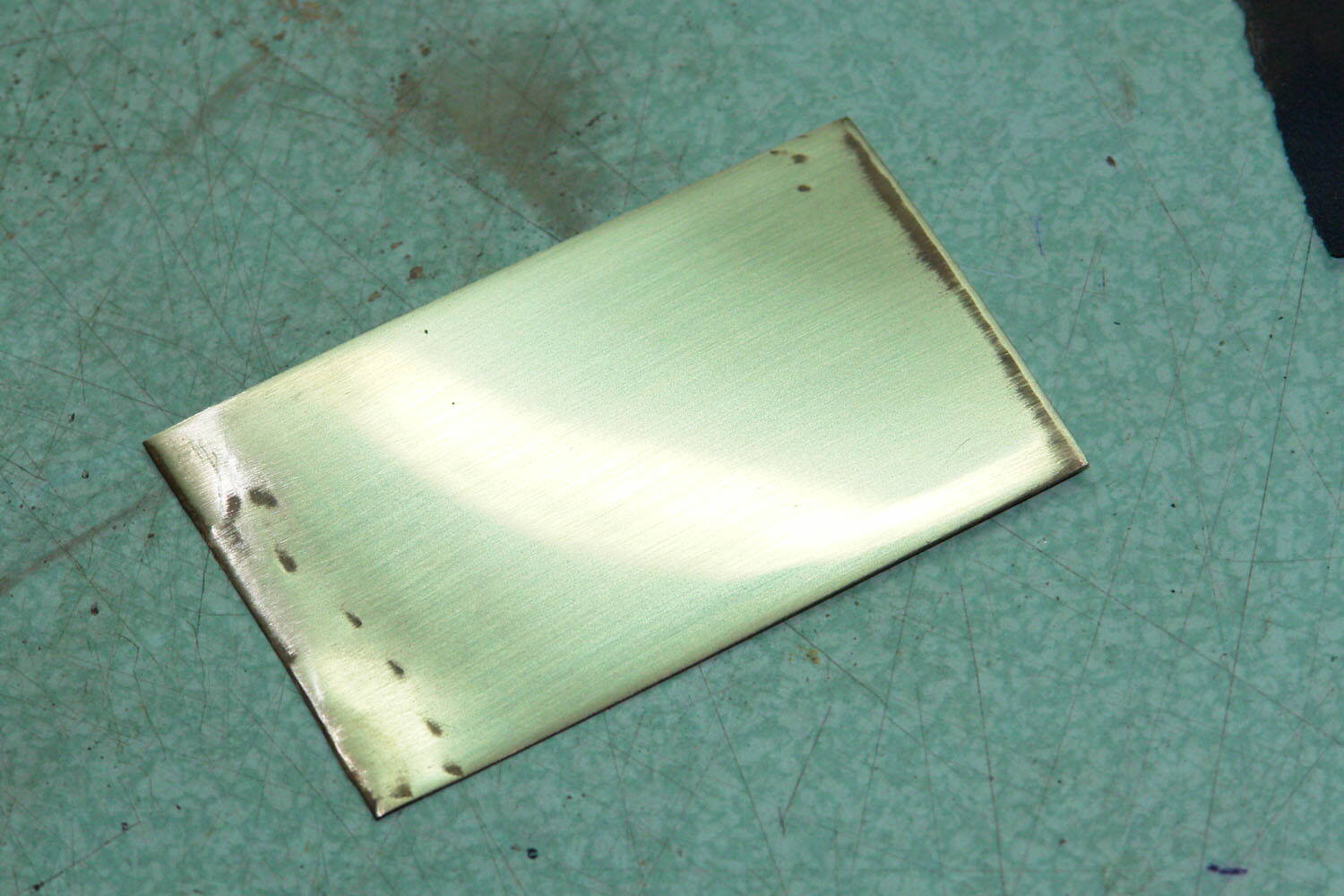

Травление нужно прекратить, когда будет вытравлена половина слоя.
Вложение:
5.jpg [ 233.9 КБ | Просмотров: 7744 ]

После травления эмблему промываем в проточной воде и высушиваем, потом растворителем удаляем тонер и снова просушиваем. Отработанный раствор хлорного железа сливаем в бутылку и плотно закручиваем, его можно использовать несколько раз.

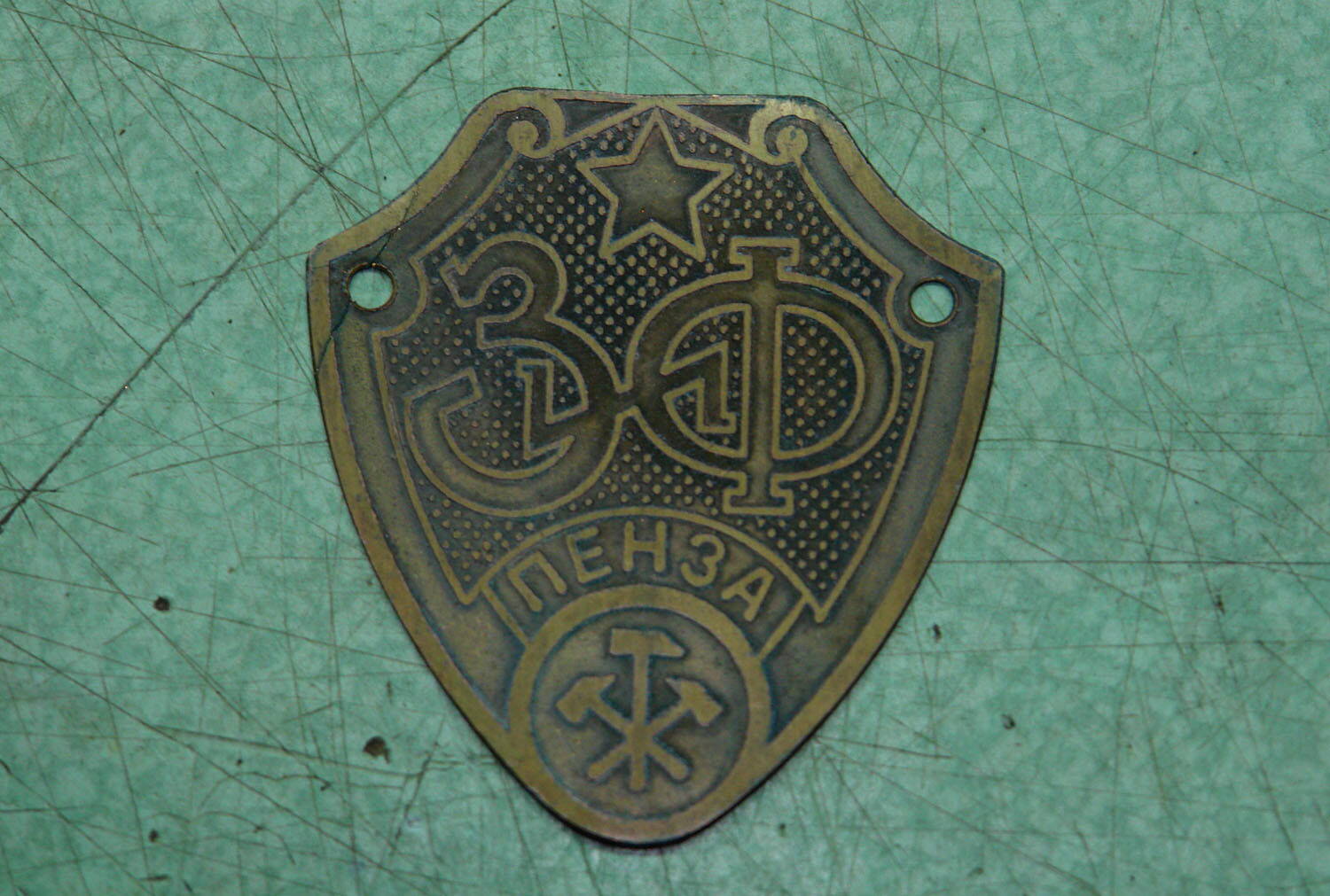

Осталось надфилем подравнять края и просверлить отверстия. Эмблема практически готова.
Вложение:
6.jpg [ 281.85 КБ | Просмотров: 7744 ]


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Изготовление эмблемы.
СообщениеДобавлено: 11.01.2014 23:05
Аватара пользователя

Сообщения: 64
Город: Краматорск
Пол: Муж
Возраст: 35
Зарегистрирован:13.11.2011
Дальше по желанию, либо полируем эмблему, либо состариваем (патинируем) её для придания более старого вида.
Самый простой способ состаривания это поместить эмблему на несколько часов в пары аммиака. Для этого в аптеке покупаем нашатырь или аммиачную воду, в банку наливаем несколько миллилитров аммиачной воды, подвешиваем эмблему на проволоку и подвешиваем в банке, банку плотно закрываем. Через несколько часов эмблема начнёт темнеть. После того как эмблема потемнела до нужного вам состояния её вынимаем и промываем водой. После просушки её можно отполировать.
Вложение:
8.jpg [ 281.56 КБ | Просмотров: 7740 ]

Все манипуляции с аммиачной водой нужно проводить в хорошо проветриваемом помещении и помнить о его токсичности. Нельзя вдыхать пары аммиака! Пары аммиака нейтрализуются обычной водой.
Вложение:
10.jpg [ 343.13 КБ | Просмотров: 7740 ]

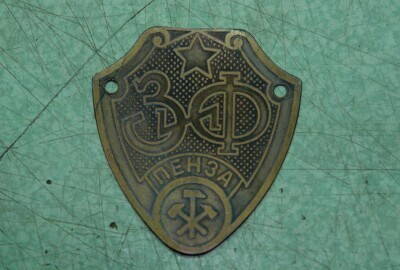

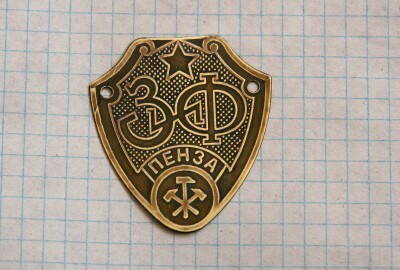

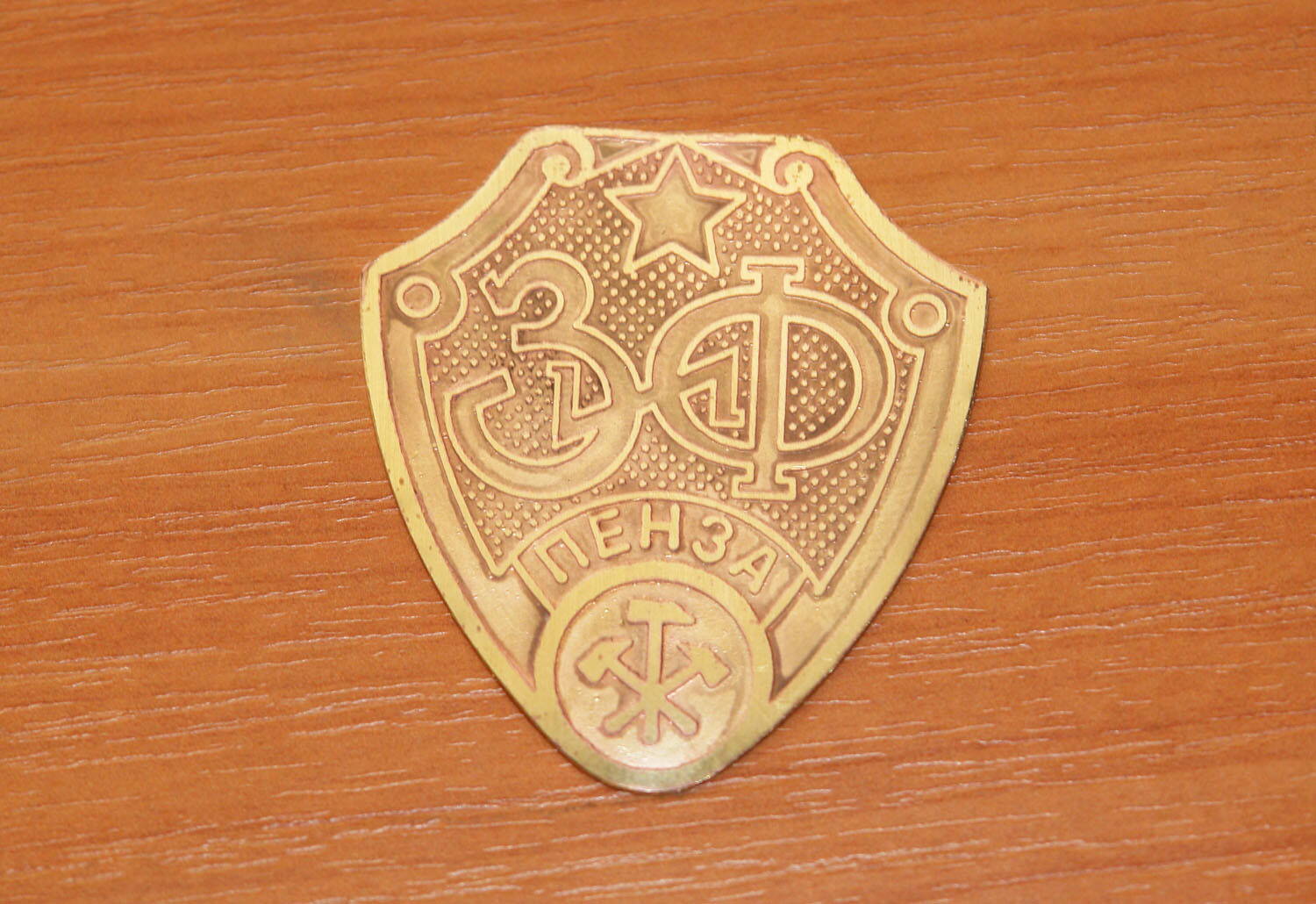

Теперь эмблема готова
Вложение:
7.jpg [ 234.71 КБ | Просмотров: 7734 ]
