 Заголовок сообщения: Цировки и другие украшения.
СообщениеДобавлено: 21.03.2014 18:36
Аватара пользователя

Сообщения: 1347
Изображения: 36
Город: Сіверськ, Україна
Пол: Муж
Возраст: 63
Зарегистрирован:27.11.2013
Думал кину идею а они там пусть заморачиваются. Кинули назад, да еще с прицепом, дескать "а не открыть ли тебе новую тему......" Да, полениться не удастся. :smile:

Речь идет о цировках - тонких, длинных и не очень, цветных линиях применяемых для украшения велосипедов.
Изначально цировкой назывался инструмент - микроскопическая стаместочка которой снимали еще не засохшую краску обнажая цвет фона. Этот прием применялся в иконописи и постепенно линии получаемые этим приемом тоже стали называть цировками. Такими же украшательствами занимались при изготовлении посуды. Гончары не особо напрягались, они привыкли все делать вращая гончарный круг. И цировки они делали вращая свои кувшины а в это время касались кисточкой к поверхности посуды. Получалась ровная, красивая полосочка вокруг чашки, блюдца и ТД. (цировки на ободах!!!)
Теперь велолюбитель восстанавливающий редкий раритет, в какой то момент задумывается как же нарисовать эти таинственные цировки? :sad:

Идея заключается в следующем: Применить приемы из создания чертежей, а именно черчение тушью. При этом получаем бонус - готовый набор инструментов.
В радиолюбительской среде, для рисования защитных масок при травлении печатных плат уже давно применяется предлагаемый прием. Вместо туши используют быстросохнущие краски, в остальном процесс тот же. Поэтому замена туши красками уже решена и никаких сомнений не вызывает. Краски в принципе могут быть любыми, главное не густыми.

_________________
Миниум обслуживания-это турист или украина, собранная прямыми руками ребят с ХТ-Кисы и прочих.


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Цировки и другие украшения.
СообщениеДобавлено: 21.03.2014 22:10

Сообщения: 196
Город: Кировоград
Пол: Муж
Возраст: 57
Зарегистрирован:30.11.2009
Можно посмотреть в инете такие "писалки" как рапидограф, набор перманентных маркеров для CD красный, синий, зеленый, черный (только сольвентные(!), должны держаться на порошке под лаком) и белый маркер...

В качестве стеклянного рейсфедера можно приспособить полиэтиленовые трубки от стержней для ручек


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Цировки и другие украшения.
СообщениеДобавлено: 21.03.2014 23:56
Аватара пользователя

Сообщения: 10545
Город: Львів
Пол: Муж
Возраст: 36
Зарегистрирован:13.03.2013
Victor Reshetnjak писал(а):
...Теперь велолюбитель восстанавливающий редкий раритет, в какой то момент задумывается как же нарисовать эти таинственные цировки? :sad: ...

І ,що це все ?! Питання розкрите ?! :shock:

_________________
ИзображениеBeerBike&Co


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Цировки и другие украшения.
СообщениеДобавлено: 22.03.2014 00:18
Аватара пользователя

Сообщения: 1347
Изображения: 36
Город: Сіверськ, Україна
Пол: Муж
Возраст: 63
Зарегистрирован:27.11.2013
Хотел потянуть резину но коллега Оk не дремлет! :D

И так, инструмент для письма.
1 Рапидограф:
13337 Нашел только один из набора, остальные ХЗ где. Но они в принципе все одинаковые, только трубочки разного диаметра.
2 Самодельный рапидограф из шприца:
13338 Единственное отличие - сменные трубочки. Трубочки изготовлены из иголок.
У иголок отрезаются скошенные концы и обрабатываются для гладкости.
3 Рапидогрф из пишущего узла авторучки:
13339 Наконечник аккуратно извлекается, из него выдавливается шарик и наконечник вставляется обратно. Обратите внимание на размеры шариков, они бывают разные.
У всех рапидографов внутри трубочки имеется тоненькая проволочка, она улучшает поступление краски, особенно в начале процесса.
4 Стеклянные рейсфедеры:
13336 Стеклянные рейсфедеры изготовляются на кухне из трубок Ø 4 - 5 мм и длинной 200 мм. Середина трубки нагревается над газовой горелкой до красна. Когда почуствуете, что она стала мягкой нужно резко развести руками половинки в стороны. Получим две заготовки сходяшие на конус. Затем конец конуса обламываем контролируя диаметр. После достижения нужного диаметра снова нагреваем кончик до красна и даем ему остыть. Стекло слегка оплавится и не будет царапать поверхность основы а будет скользить. Рейсфедер готов.

Пане Бегущая Черепаха далі буде. :smile:

_________________
Миниум обслуживания-это турист или украина, собранная прямыми руками ребят с ХТ-Кисы и прочих.


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Цировки и другие украшения.
СообщениеДобавлено: 22.03.2014 03:45
Аватара пользователя

Сообщения: 10545
Город: Львів
Пол: Муж
Возраст: 36
Зарегистрирован:13.03.2013
Victor Reshetnjak писал(а):
Пане Бегущая Черепаха далі буде. :smile:

Ой я як син художника і брат архітектора :yes: на такі слова як рапідограф і рейсфедер реагую адекватно ...тому саме цікаве для мене я так розумію далі :wink: Чекатиму !!!
Даремно тема відкрита не в "крокодиловодстві" :sad: ІМХО

_________________
ИзображениеBeerBike&Co


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Цировки и другие украшения.
СообщениеДобавлено: 22.03.2014 09:52
Аватара пользователя

Сообщения: 2728
Изображения: 35
Город: Харьков
Пол: Муж
Возраст: 49
Зарегистрирован:16.11.2011
Хотел бы я посмотреть, как уважаемые авторы рекомендаций заправят рапидограф краской и смогут после этого им работать :D

Кстати, "тоненькая проволочка" в рапидографе не улучшает поступление краски, а является одним из элементов запорного клапана, обеспечивающего подачу туши только в рабочем положении. :wink:

_________________
FLAT CAT garage Сборка кастомов, техническое обслуживание и ремонт велосипедов.
Консультации по подбору велосипеда. метро "Научная" +380677912271


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Цировки и другие украшения.
СообщениеДобавлено: 22.03.2014 10:33
Аватара пользователя

Сообщения: 323
Изображения: 0
Город: Харьков
Пол: Муж
Возраст: 27
Зарегистрирован:21.04.2009

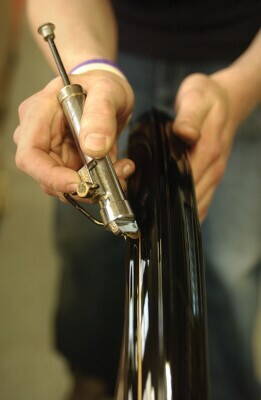

Jack Taylor использовал box-lining tool

сейчас можно найти http://www.beugler.com

вот еще интересный инструмент Pickard's Patent Lining Apparatus

_________________
PoloBike/b2w
Steel SS 29er


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Цировки и другие украшения.
СообщениеДобавлено: 22.03.2014 11:02
Аватара пользователя

Сообщения: 1347
Изображения: 36
Город: Сіверськ, Україна
Пол: Муж
Возраст: 63
Зарегистрирован:27.11.2013
real SIMON писал(а):
Хотел бы я посмотреть, как заправят рапидограф краской и смогут после этого им работать

Если присмотреться, все представленные инструменты в краске ТЕ это мои рабочие инструменты а не подарок гугла. Использовались для рисования масок печатных плат. Пробовал еще плакатные перья.
Наилучший результат получил со шприцем и стеклянным рейсфедером. Когда появились интегральные микросхемы с большим количеством тонких ножек встал вопрос о рисовании особо тонких линий. Рапидографом получается но он очень капризный в плане последуюшей промывки, густоты краски и ТД.
Хотя гугл и говорит, что сейчас можно приобрести разнообразные рапидографы но я бы рекомендовал эти самодельные штучки. Там возможностей больше и меньше заморочек, хотя на первый взгляд кажется наоборот.

Бегущая Черепаха писал(а):
Ой я як син художника і брат архітектора........

Ааааааа!!!!!! Тепер все стало на свої місця. А я думаю звідки ці естетогурманські замашки?! :D

А про тему, так всеж технологія. Отож поки солив сало думав: куди запостити? :roll:

_________________
Миниум обслуживания-это турист или украина, собранная прямыми руками ребят с ХТ-Кисы и прочих.


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Цировки и другие украшения.
СообщениеДобавлено: 22.03.2014 22:02

Сообщения: 196
Город: Кировоград
Пол: Муж
Возраст: 57
Зарегистрирован:30.11.2009
Я так понимаю, тема была создана в первую очередь, как источник идей для непрофессионалов, которым надо сделать "красоту" на одном велосипеде. Ну, на двух... трёх... Не на сотнях же!
Поэтому делимся опытом, знаниями и идеями, которые не выльются в десятки - сотни уёв.

Пожалуй начну фантазии на тему "Как бы это делал я, если бы мне это было нужно."
Материалы и руки каждый выбирает по себе :D
1. Цировка на ободе.
На колесе в сборе сделать легко. :wink: Выровнять сначала обод "в ниточку", а потом прямо на велосипеде, аккуратно вращая педали, прорисовать линии "условным рапидографом". Как после этого покрыть лаком меня не спрашивайте. :D Правда можно пообклеивать спицы малярным скотчем, завернуть втулку полиэтиленом...

На хромированном ободе (крокодиловодство). Даже не представляю какая краска будет держаться на хроме. Поэтому проверял бы другие варианты - плёнка для обклеивания автомобилей и цветной скотч для наружного применения. При длине полоски порядка 2,5 метра, оба варианта будут не дешевыми. С автопленкой проще - вырезал полосу шириной в расстояние от края обода и с краю прорезал цировку. Наклеил бы слегка расстягивая, базируясь по краю а потом снял бы лишнее. Остается только пройтись пром. феном нагревая примерно до 100°С.
Со скотчем сложнее. Сначала его придется наклеить на подложку от Оракала, порезать и сверху еще наклеить монтажку. Далее по технологии Оракала, наверно исключая нагрев.

Условные обода, подходящая краска. :D
Обода плоского профиля - прямоугольные, слегка радиусные, типа "чайка" и т.п. Попробовал бы в качестве шаблона использовать крышку от "канала". Продаются такие прямоугольного сечения пластмассовые желоба для наружной проводки электропроводов. Их крышка представляет собой П-образный профиль, который легко можно вставить в середину обода, плоской стороной внутрь диаметра. Длина профиля 2 метра, поэтому его надо будет удлинять. И по этому шаблону уже можно пробовать рисовать "условным рапидографом".
Если бы такой шаблон не помог, я бы скорее всего, взялся бы за малярный скотч (бумажный). Проверял бы технологию как с цветным скотчем (см. выше) - наклеить на подложку от Оракала (или любую гладкую ровную поверхность), прорезать, с помощью монтажки (или того же малярного скотча) перенести и потом снять тонкую полоску. И далее рисовать кисточкой, убирать скотч, подшлифовывать края...
Этот вариант цировки позволяет покрыть обод лаком до спицевания.

Для высоких ободов пока идей нет. :sad: Точнее все варианты предусматривают или наличие плоттера, или стола размером 2х3 м да еще и неограниченный доступ к Оракалу.


Последний раз редактировалось Ok! 23.03.2014 00:26, всего редактировалось 2 раз(а).

Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Цировки и другие украшения.
СообщениеДобавлено: 22.03.2014 22:42
Аватара пользователя

Сообщения: 543
Изображения: 39
Город: Харьков
Пол: Муж
Возраст: 29
Зарегистрирован:20.07.2010
я недавно делал обводку узлов кистью(сори за качество) и ничего нового выдумывать ненужно)

_________________

мой motobecane-ДТП

ХВЗ старт шоссе 79,Fixed

Kellys SALAMANDER

художественная роспись,аэрография
https://vk.com/aerography_kharkov


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Цировки и другие украшения.
СообщениеДобавлено: 22.03.2014 23:02
Аватара пользователя

Сообщения: 1347
Изображения: 36
Город: Сіверськ, Україна
Пол: Муж
Возраст: 63
Зарегистрирован:27.11.2013
сирожко писал(а):
я недавно делал обводку узлов кистью(сори за качество) и ничего нового выдумывать ненужно)

Обводка проще. Задача провести тонкую, длинную линию по трубе рамы. Кистью далеко не каждый сделает. А надо что бы каждый ну хотя бы не криворукий (среднестатистический :) ).
А ото пятнистое, Это фикс? Фоточка мелкая, но кажется мне это СШ "Москва 80".
Загляните СЮДА

_________________
Миниум обслуживания-это турист или украина, собранная прямыми руками ребят с ХТ-Кисы и прочих.


Последний раз редактировалось Victor Reshetnjak 22.03.2014 23:07, всего редактировалось 1 раз.

Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Цировки и другие украшения.
СообщениеДобавлено: 22.03.2014 23:04
Аватара пользователя

Сообщения: 4851
Город: UA
Пол: Муж
Зарегистрирован:23.05.2013
сирожко
Как-то слишком жирно

_________________
«Конструкция вдесятеро важнее материала.» andr


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Цировки и другие украшения.
СообщениеДобавлено: 22.03.2014 23:07

Сообщения: 196
Город: Кировоград
Пол: Муж
Возраст: 57
Зарегистрирован:30.11.2009
сирожко писал(а):
я недавно делал обводку узлов кистью(сори за качество)...


Вот в том-то и дело, что "сори за качество". Для большинства это откровенный брак.


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Цировки и другие украшения.
СообщениеДобавлено: 22.03.2014 23:19
Аватара пользователя

Сообщения: 1347
Изображения: 36
Город: Сіверськ, Україна
Пол: Муж
Возраст: 63
Зарегистрирован:27.11.2013
Ok! писал(а):
Я так понимаю, тема была создана в первую очередь, как источник идей для непрофессионалов, которым надо сделать "красоту" на одном велосипеде. Ну, на двух... трёх... Не на сотнях же!
Поэтому делимся опытом, знаниями и идеями, которые не выльются в десятки - сотни уёв.

Совершенно верно заметили коллега. Нужны простые решения типа: "с помощью веревки и палки!" :)
Но качественно и легко. Например так:



_________________
Миниум обслуживания-это турист или украина, собранная прямыми руками ребят с ХТ-Кисы и прочих.


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Цировки и другие украшения.
СообщениеДобавлено: 23.03.2014 02:06
Аватара пользователя

Сообщения: 10545
Город: Львів
Пол: Муж
Возраст: 36
Зарегистрирован:13.03.2013
Тема наберає цікавих обертів :yes:
Наприклад на рамі я бачу (для себе) тільки виклейку а-ля трафарет.
Трафарет виготовляв би з "Оракала" і за допомогою плотерної порізки і т.д.
, а ось цировка на ободах ... для мене поки неосяжна :facepalm: , надіюсь за допомогою цієї теми розберусь.
Копірну інфу осівшу в "крокодиловодстві" думаю тут вона буде корисніша.
просто фотка :roll: смачненькаааа !
відео (з 35 сек.)

досвід "крокоділовода" Евгений76, думаю Женя не проти ? країна повинна знати своїх героїв !!!
Женіна тема, опис процесу і готова фотка !
тут http://xt.ht/phpbb/viewtopic.php?f=31&t=116223&start=105

Конкретно цей варіант (в залежності від завдання порядок може змінюватись)
Початок: основний колір. Кладемо даємо висохнути, в залежності від якості фарби даємо просохнути від одного до трьох днів (мені хватало доби)
Потім беремо малярний скотч (бумажний, краще купляти там де торгують автофарбами, бо в канцелярських як повезе) наклеюємо на ковик OLFA і скальпелем Stanley під їхню лінійку нарізаємо полоскі потрібної ширини. Якщо ковриків, скальпелів і лінієк немає, беремо кусок чистого ліноліуму, канцелярській ніж, і кітайську лінійку.
Середина: викладаємо маски з нарізаного скотча. Основна хітрість це не натягувати скотч. Прижав початок, розтянув на всю довжину(не натягуючи) і приклав до поверхні. Я робив лінію шириною 1 мм для того, щоб ширина по довжині була однакова, нарізав скотч такої ширирни, приклеїв. Потім маску на їншу сторону, після чого мілліметровий зняв.
Фарбування: фарбував тою ж фарбою, що і весь ровер, автомобільною. Тут є нюанс, автомобільно фарба, це емаль. Вона як-би розпливається по поверхні, утворюючи досить прочну і еластичну плівку (поки повністю не висохла). Для фарбування в основний колір це добре, а от при використанні маски не дуже. Коли знімаєш маску поже підірвати і зробити край лохматим. Але в мене вибору не було, тому фарбував аєрографом, він дає тонкій шар фарби.
Завершення: потрібно вгадати час для оптимального зняття маски, це вже потрібно пробувати. Екщо край вийшов лохматий, піддулася фарба, чи потягнуло з маски, беремо наждачку, яку люблять назимати нульовкою. Реально від 1500 до 3000 номера, чим більший номер, тим менше зерно. І акуратно вздовж лінії робимо мокру (з водичкою) поліровочку. Стараючись вести по краю зі сторони основного кольору. І пініш поліровочна паста з ветошу, ну це якщо не лакувати зверху.
Фоток під час роботи не робив, бо як показує практика, робота затягується на невизначений термін.

Якщо є можливість краще використовувати модельну фарбу, Тамію чи Хамброл, можна Ревел (хоча останнім часом він зіпсувався) а потім під лак.



поки якось так :yes:
і ось ця жінка яка не дає спокійно спати "крокоділоводам" з фантазією :lol: :facepalm:
