 Заголовок сообщения: Помогите с установкой каретки
СообщениеДобавлено: 01.07.2014 22:41

Сообщения: 16
Город: Бровары
Пол: Муж
Возраст: 24
Зарегистрирован:01.07.2014
Имеется велосипед ROMET, это конечно не ХВЗ, но конструктивно похожий, ему уже лет 10-15, короче убилась уже каретка и педали, клынок вылетает, пошел в магазин, а на него нет запчастей, сказали выбить стакан и принести. Выбил принес замеряли, дали звездочку 2 радиальных подшипника и вал, мол подойдет, а если нет наждачкой подотрете. Пришел начал крутить в руках подшипник в стакан не влазит, замерял, подшипник +-40мм, стакан +- 37-38, подумал подшипник прям в раму вставить но нет она большая он туда влазит и проваливается. И система с педалями без клынка, не понимаю как сию конструкцию собрать. Подскажите пожалуйста, стоит ли греть стакан и пытаться туда подшипник всунуть или я стал жертвой не опытного продавца?
http://s020.radikal.ru/i712/1407/10/7aac2d7b531a.jpg
http://s43.radikal.ru/i101/1407/a5/f544b4621b08.jpg
http://s58.radikal.ru/i162/1407/4c/c2dbde229e16.jpg
http://i062.radikal.ru/1407/8f/2d15581c41fa.jpg
http://s019.radikal.ru/i641/1407/ec/31ad818bc57a.jpg
И каким должен быть диаметр чашки по сравнению с подшипником, что бы его туда впресовать?


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Помогите с установкой каретки
СообщениеДобавлено: 01.07.2014 22:51
Аватара пользователя

Сообщения: 202
Изображения: 16
Город: сумы
Пол: Муж
Возраст: 30
Зарегистрирован:17.10.2009
А какой диаметр чашки, которую вы выбили? 40мм?
Если 40 то надо совать :D
Проблема дешевых велосипедов, в том что стакан может быть овальный: 39 на 41 по осям. И когда начнете запрессовывать подшипники, их подклинит немного (тяжело будет вращаться), или лопнуть стакан, как у меня было.
Лучше купить каретку на обычных подшипниках с установочными чашками диаметром 40мм.


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Помогите с установкой каретки
СообщениеДобавлено: 01.07.2014 23:47

Сообщения: 16
Город: Бровары
Пол: Муж
Возраст: 24
Зарегистрирован:01.07.2014
kusmich писал(а):
А какой диаметр чашки, которую вы выбили? 40мм?
Если 40 то надо совать :D
Проблема дешевых велосипедов, в том что стакан может быть овальный: 39 на 41 по осям. И когда начнете запрессовывать подшипники, их подклинит немного (тяжело будет вращаться), или лопнуть стакан, как у меня было.
Лучше купить каретку на обычных подшипниках с установочными чашками диаметром 40мм.

Да чашка +-40мм,купил бы простой вариант но это был единственный вариант который у них продавался, "подходящего" типа. И обычная каретка, даже если я её найду, наверно уже не подойдет к конструкции данного вала и педалей которые я уже купил..


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Помогите с установкой каретки
СообщениеДобавлено: 01.07.2014 23:48

Сообщения: 16
Город: Бровары
Пол: Муж
Возраст: 24
Зарегистрирован:01.07.2014
Может попробовать наждачкой обработать подшипник?


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Помогите с установкой каретки
СообщениеДобавлено: 02.07.2014 00:01
Аватара пользователя

Сообщения: 397
Изображения: 69
Город: Одесса
Пол: Муж
Возраст: 41
Зарегистрирован:23.01.2013
систему отнеси сразу обратно, она из мягкого железа, сразу гнется, я даже шатуны такие погнул за пару поездок. по раме- обточи каретку внутри и запрессуй туда промы с валом.

_________________
Государство - это просто, как велосипед: сверху руль, внизу цепи...


Последний раз редактировалось Dun 02.07.2014 00:13, всего редактировалось 1 раз.

Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Помогите с установкой каретки
СообщениеДобавлено: 02.07.2014 00:03
Аватара пользователя

Сообщения: 17280
Изображения: 13
Город: Киев
Пол: Муж
Возраст: 43
Зарегистрирован:07.10.2010
Набор деталей на фотках - :facepalm: шопопало непонятно откуда. Вал от одной системы, потроха от двух других... Продавцу, который просит выбить вал, чтобы показать (и вообще несёт то, что Вы пересказали), я б глаз выбил.

Никакого криминала в Ваших подшипниках я не увидел на фотках. Так, чисто по виду им служить и служить ещё. Фирма неплохая - они в 80-х даже гоночные трековые велы делали. По качеству Рометы 90-х потщательнее многого кЕтая сделаны.

Так, наворчался-нарычался, теперь по делу.

Устроена Ваша каретка так же, как минская:
download/file.php?id=265370&mode=view/spr_vel_1976_49.png
download/file.php?id=265374&mode=view/P1010265.JPG
download/file.php?id=265375&mode=view/P1010266.JPG

Если болтается ВАЛ в раме, её просто нужно отрегулировать, а не менять на кЕтайское говно. Ослабить контргайку ( в минской там ЛЕВАЯ резьба!) и подкрутиь конус, чтобы люфт был минимальным. Совсем без люфта оставлять нельзя. Чуть-чуть ось должна ходить в подшипниках. Потом затянуть хорошо контргайку, ещё раз проверить - не зажалось ли. Раз разобрали - неплохо промыть и заменить смазку на Литол.

Если разболталась клиновая посадка шатунов на вал, но отверстия в них и лыски на валу не раздолбаны - можно заменить сами клинья. Если они попадутся не совсем плохие и правильно всё сделать - будет ходить какое-то время. Как это делается, описано здесь: viewtopic.php?f=31&t=179098&start=45#p1212073

Если таки раздолбаны лыски под клинья на валу или дырки в шатунах, скорее всего, достаточно просто заменить вал - Вам скорее всего подойдут валы под квадрат, расчитанные на минские каретки - их валом на базарах. В середине он точно такой же, как Ваш, только на концах квадраты, как на том, для Украины, что Вам подсунули :facepalm: .

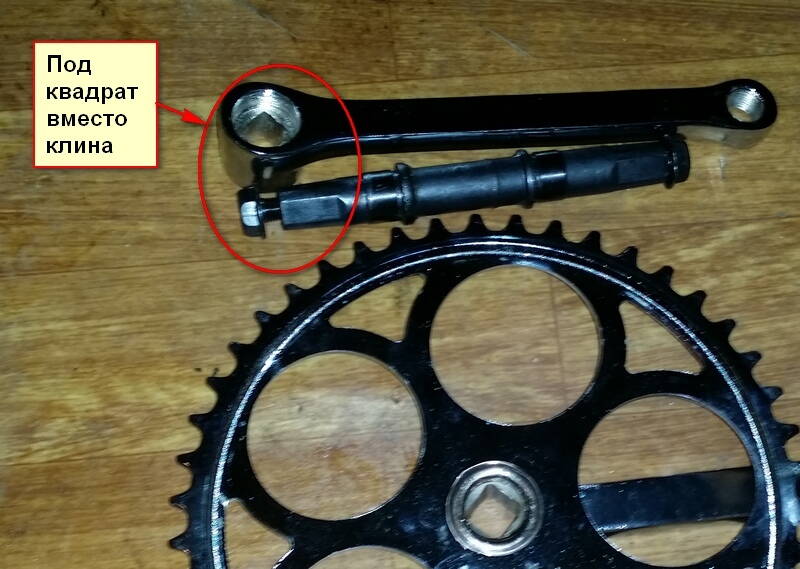

Вот такие должны быть концы вала, если хотите поставить новые шатуны с квадратной дыркой:
Вложение:
31ad818bc57a.jpg [ 206.5 КБ | Просмотров: 762 ]

А тело вала должно быть таким же, как у Вашего - с резьбой. Вот есть на форуме нужный viewtopic.php?f=23&t=163408#p1138593 . Если размеры резьбы, конусов и т.п. где-то не совпадают с Минскими, придётся комбинировать - например, оставить Ваши чашки и подшипники в раме, а вал с конусами и контргайками поставить покупной. Надо пробовать и смотреть.

А уж если раздолбаны подшипники в каретке (не думаю, что у Вас это имееит место), только тогда нужно химичить дальше. Один из вариантов - это таки замена чашек и прочего на промышленные подшипники №203со специальным валом, как Вам подсунули. Только я эти подшипники выкинул в металлолом (заменив соответствующими российскими) не глядя, а с валом пришлось поработать токарю. Получилось хорошо - я доволен: viewtopic.php?f=31&t=160854&start=135#p1131482

Подшипник ставится ВМЕСТО чашки - там и там должен быть диаметр 40 мм:
Вложение:
2d15581c41fa.jpg [ 102.82 КБ | Просмотров: 762 ]

Если у Вас эти диаметры не совпадают - придётся решать что-то с родными, или вдаваться в другие колхозы...

_________________
Мастер спорта по езде за хлебушком на велосипеде. Играющий тренер.
Мой гараж
Хороший крокодиловод - враг прогресса и экономики.


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Помогите с установкой каретки
СообщениеДобавлено: 02.07.2014 00:35

Сообщения: 16
Город: Бровары
Пол: Муж
Возраст: 24
Зарегистрирован:01.07.2014
Родной вал не снимается с звездочки, она там как то хитрожопо прикручен или приварен, и он износился там уже ямка с большой палец, так же и шатуны, клин просто проваливается, пробовал наростить сверля дырки вставляя проволку и плющил молотком, не чего не вышло и вал можно выкинуть, в магазине сказали Показать не вал, стакан, так что придется плясать от этого ибо старые запчасти те хоть выкинь, значит по сути мне тут нужны просто более большие подшипники, ибо там далеко на 40мм, в 37, а все остальные запчасти сойдут? И где можно купить эти самые "российские" подшипники, дедов на базаре трясти :D ?


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Помогите с установкой каретки
СообщениеДобавлено: 02.07.2014 00:39
Аватара пользователя

Сообщения: 17280
Изображения: 13
Город: Киев
Пол: Муж
Возраст: 43
Зарегистрирован:07.10.2010
От Вас до рынка Юность ехать 25 минут :D
А, там правый шатун со звездой "назавжди" как-то соединён :yes:
Как я говорил, чашки и подшипники оставить, и пробовать играться с валом и конусами для Аиста, но под квадрат

Точнее не скажу - что там подходит или нет по размеру. Надо пробовать. У Вас чашки по наружному не 40 мм?

_________________
Мастер спорта по езде за хлебушком на велосипеде. Играющий тренер.
Мой гараж
Хороший крокодиловод - враг прогресса и экономики.


Последний раз редактировалось kisa 02.07.2014 00:40, всего редактировалось 1 раз.

Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Помогите с установкой каретки
СообщениеДобавлено: 02.07.2014 00:39
Аватара пользователя

Сообщения: 97
Изображения: 24
Город: Павлоград
Пол: Муж
Возраст: 37
Зарегистрирован:31.07.2011
Писал-писал, а kisa меня опередил.... ну в-общем если привести в чувство родную каретку не возможно, то смотрите далее...
Наждачкой можно обработать что угодно, но результат, скорее всего, будет плачевный, немного переборщите и все - чашку или подшипник на выброс. Я небольшой специалист в слесарных делах, но где-то слышал что натяг под запрессовку должен быть около 0,1мм, так что Ваши 37-38мм чашек и 40мм подшипника не в тему. Я бы измерил точно (как минимум хорошим штангенциркулем) внутренний диаметр "кареточной" трубы в раме и заказал бы токарю переходные втулки, сообщив ему при этом, что посадка должна быть "с натягом"... примерно так.... обычно опытные токари сами знают какие размеры при этом должны быть у втулки...
Да, ещё хочу сказать, что подшипники которые продаются на этих валах крайне низкого качества - ходят примерно 200-300 км, а потом скрип, люфт, вплоть до разрушения сепаратора. Я эту проблему решал покупкой в специализированном магазине нормальных подшипников (в моем случае это были какие-то "челябинские пылезащищенные" с крышками не из железа, а из полимера зелёного цвета - точнее сказать не могу, т.к. этот вел украден два года назад)...

_________________
Крысодил


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Помогите с установкой каретки
СообщениеДобавлено: 02.07.2014 00:43
Аватара пользователя

Сообщения: 17280
Изображения: 13
Город: Киев
Пол: Муж
Возраст: 43
Зарегистрирован:07.10.2010
:D
Я не понял по тексту, кто там 37 мм, а кто 40 . По идее, туда всё в сборе минское должно тулиться - хоть на промах, хоть на шарах, но мало ли... Может подшипники 902 какие-то сунули вместо 203...

_________________
Мастер спорта по езде за хлебушком на велосипеде. Играющий тренер.
Мой гараж
Хороший крокодиловод - враг прогресса и экономики.


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Помогите с установкой каретки
СообщениеДобавлено: 02.07.2014 00:48
Аватара пользователя

Сообщения: 97
Изображения: 24
Город: Павлоград
Пол: Муж
Возраст: 37
Зарегистрирован:31.07.2011
DesireUA писал(а):
значит по сути мне тут нужны просто более большие подшипники, ибо там далеко на 40мм

больший подшипник с внутренним диаметром 17 мм только 303, но его наружный - 47 мм, наверное это уже слишком... так что точить переходные втулки под 203 подшипник...

_________________
Крысодил


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Помогите с установкой каретки
СообщениеДобавлено: 02.07.2014 00:52
Аватара пользователя

Сообщения: 97
Изображения: 24
Город: Павлоград
Пол: Муж
Возраст: 37
Зарегистрирован:31.07.2011
kisa писал(а):
:D
Я не понял по тексту, кто там 37 мм, а кто 40 . По идее, туда всё в сборе минское должно тулиться - хоть на промах, хоть на шарах, но мало ли... Может подшипники 902 какие-то сунули вместо 203...

я понял так, что 40мм это нар. диаметр подшипников (на снимке 6203 - всё верно, так и есть), 37-38 внутренний диаметр чашек ( думаю минские не подойдут - они, минимум, на пару мм меньше)....

_________________
Крысодил


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Помогите с установкой каретки
СообщениеДобавлено: 02.07.2014 00:58
Аватара пользователя

Сообщения: 17280
Изображения: 13
Город: Киев
Пол: Муж
Возраст: 43
Зарегистрирован:07.10.2010
Хм, мелькнула ещё мысль, что автор пихал подшипники внутрь чашек - мало ли. Таки не очень понятно.
Ну да, есть какой-то пендосский стандарт, где 42 мм в раме (и наружный по чашкам). Так туда действительно токарю два кольца заказать.. А по уму, с припуском, потом за один проход их уже в раме развернуть до 40.
Вроде бы, такие каретки на 42 в сборе продаются вместе с шатунами для этих, на которых пацаны по парапетам скачут. Они и недорогие есть...

DesireUA
Так какой у Вас точно этот диаметр:
Вложение:
7aac2d7b531a.jpg [ 166.38 КБ | Просмотров: 743 ]

?

_________________
Мастер спорта по езде за хлебушком на велосипеде. Играющий тренер.
Мой гараж
Хороший крокодиловод - враг прогресса и экономики.


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Помогите с установкой каретки
СообщениеДобавлено: 02.07.2014 10:32

Сообщения: 16
Город: Бровары
Пол: Муж
Возраст: 24
Зарегистрирован:01.07.2014
Вечером замеряю точно все скажу, вчера в полу мраке мог не правильно замерять


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Помогите с установкой каретки
СообщениеДобавлено: 02.07.2014 12:08

Сообщения: 16
Город: Бровары
Пол: Муж
Возраст: 24
Зарегистрирован:01.07.2014
Получилось раньше) В общем фигню я вчера намерял, сейчас чашка 40мм, подшипник 40мм, втулка 40.5мм.
http://s43.radikal.ru/i101/1407/98/c1868a58021b.jpg
http://s020.radikal.ru/i714/1407/ab/ef22c0234fb6.jpg
http://s019.radikal.ru/i630/1407/88/de4285ee5751.jpg Прилагаю фотки что бы исключить мое неумение пользоватся штангенциркулем :D
