 Заголовок сообщения: Паяные рамы.
СообщениеДобавлено: 20.04.2010 13:28
Аватара пользователя

Сообщения: 2130
Город: Макеевка 22-я стрит.
Пол: Муж
Возраст: 45
Зарегистрирован:13.09.2007
Поглядел на картинки, по нарытой в "крокодиловодстве" ссылке, и одолели меня смутные сомнения - не стрёмно ли взрослому дяде катать (тем более на фиксе) на спаянной таким образом раме?

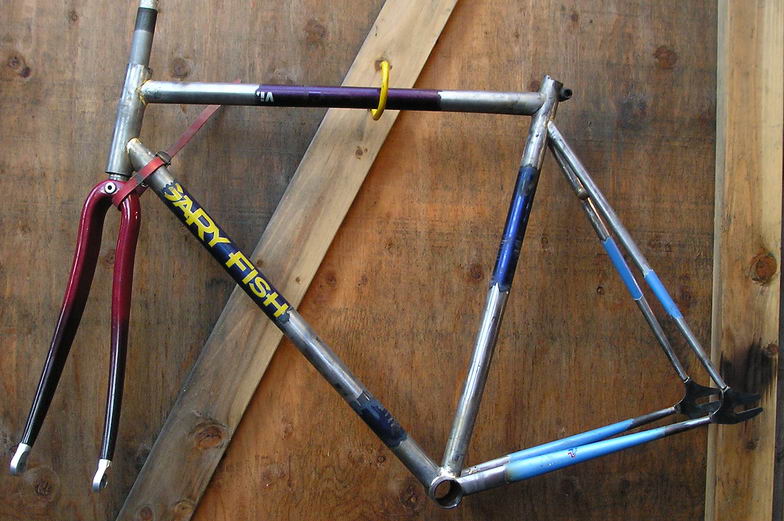

Правка. Заменил картинку на законченый вариант рамы (перепрошую, сразу не нашел).


Вложения:
brazed frame2.jpg
brazed frame2.jpg [ 82.84 КБ | Просмотров: 2075 ]


_________________
Да здравствует ветер, который в лицо!
Меняю гараж на территории контролируемой ДНР на аналогичный в Харькове или..., пофиг где.
קיין געלט. איך ווינטשן איר געזונט.


Последний раз редактировалось Snick 20.04.2010 14:46, всего редактировалось 2 раз(а).
Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Паяные рамы.
СообщениеДобавлено: 20.04.2010 13:35
Аватара пользователя

Сообщения: 2545
Изображения: 0
Город: Харьков
Пол: Муж
Возраст: 36
Зарегистрирован:28.04.2009
скорее всего просто убраны (сломаны) задние верхние карбоперья
они одевались на дропауты, а сверху болтом крепились в зажим подседелки
или это просто незаконченное изделие . .вот и все


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Паяные рамы.
СообщениеДобавлено: 20.04.2010 13:44
Аватара пользователя

Сообщения: 2130
Город: Макеевка 22-я стрит.
Пол: Муж
Возраст: 45
Зарегистрирован:13.09.2007
Понятно, что рама неокончена. Я не о том. Речь идёт о пайке латунью встык.

_________________
Да здравствует ветер, который в лицо!
Меняю гараж на территории контролируемой ДНР на аналогичный в Харькове или..., пофиг где.
קיין געלט. איך ווינטשן איר געזונט.


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Паяные рамы.
СообщениеДобавлено: 20.04.2010 13:59
Аватара пользователя

Сообщения: 2545
Изображения: 0
Город: Харьков
Пол: Муж
Возраст: 36
Зарегистрирован:28.04.2009
гы.. с таким же успехом можно спорить о составе припоя .. на фотке то не видно.
Кроме того лучше дождаться законченого изделия.. возможно будут усиливающие накладки или подобное.


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Паяные рамы.
СообщениеДобавлено: 20.04.2010 14:39
Аватара пользователя

Сообщения: 2130
Город: Макеевка 22-я стрит.
Пол: Муж
Возраст: 45
Зарегистрирован:13.09.2007

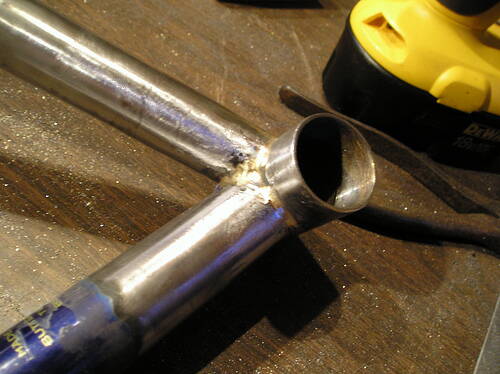

Ок. Добавлю еще картинку (для наглядности).


Вложения:
brazed frame1.jpg
brazed frame1.jpg [ 130.82 КБ | Просмотров: 2046 ]


_________________
Да здравствует ветер, который в лицо!
Меняю гараж на территории контролируемой ДНР на аналогичный в Харькове или..., пофиг где.
קיין געלט. איך ווינטשן איר געזונט.
Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Паяные рамы.
СообщениеДобавлено: 21.04.2010 18:24

Сообщения: 35
Город: Москва
Пол: Не указан
Возраст: 43
Зарегистрирован:23.10.2008
Сомнения смутные - отбросьте. Кататься на подобным образом спаяной раме не стремно. Тем более что трубы не просто приставляются одна к другой а вставляются в предварительно фрезерованные отверстия под диаметр трубы и опаиваются. При надлежащем качестве работ паяный шов зачастую превышает прочность спаиваемого материала.
Именно таким способом (судя по зарубежным форумам) изготавливается большинство "custom frames".
А такие вещи по определению не дешевы.


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Паяные рамы.
СообщениеДобавлено: 21.04.2010 18:56
Аватара пользователя

Сообщения: 2130
Город: Макеевка 22-я стрит.
Пол: Муж
Возраст: 45
Зарегистрирован:13.09.2007
Спасибо.
Плюс один к конструктивному решению (хотя на Вашем фото видны обпаянные лаги, а на моём "тупой" стык).
ЗЫ. По доброму завидую владельцам этих рам. Однако качество!!!

_________________
Да здравствует ветер, который в лицо!
Меняю гараж на территории контролируемой ДНР на аналогичный в Харькове или..., пофиг где.
קיין געלט. איך ווינטשן איר געזונט.


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Паяные рамы.
СообщениеДобавлено: 21.04.2010 20:43

Сообщения: 35
Город: Москва
Пол: Не указан
Возраст: 43
Зарегистрирован:23.10.2008
Ну если привести фотосессию всего цикла изготовления, то будет видно что кареточный узел так же спаян из отдельных труб. Ведь подседельная и передняя нижняя трубы впаяны напрямую а не в узел.
А это типа художественный изыск. Кстати две нижние рамы спаяны без выкрутасов в кареточном узле зато с самодельным "выпендрежем" в подседельном узле. Выносы тож самопальные.
Вот кстати узлы "заводские" и самодельные. И вот результат:
А вот и выносы:


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Паяные рамы.
СообщениеДобавлено: 21.04.2010 21:33
Аватара пользователя

Сообщения: 1007
Город: Bad Tölz
Пол: Муж
Зарегистрирован:08.02.2009
про технологию расскажите или ссылку пжлста. дайте .... пайка с муфтой- еще понятно а просто обпайка поверх уже нет......

_________________
велик = удлинитель для тела


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Паяные рамы.
СообщениеДобавлено: 21.04.2010 22:02

Сообщения: 35
Город: Москва
Пол: Не указан
Возраст: 43
Зарегистрирован:23.10.2008
В принципе ничего особенного в процессе нет. Две заготовки максимально подогнанные по пятну контакта, абразив, пастообразный флюс на основе буры, газовая горелка с тонким соплом и температурой 700-800 градусов. Детали подгоняются по месту, контактирующие поверхности зачищаются, во избежание взаимного смещения фиксируются либо штифтом, либо каплей той же пайки в одной (или двух) точках. Перед пайкой и фиксацией обильно смазываются флюсом.
Сама пайка производится, судя по всему, в один проход с "разгоном" припоя по максимально большой площади.
Войдите на http://www.flickr.com и забейте в поиск: "bicycle frame brazing".
Пару бессонных ночей гарантирую.


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Паяные рамы.
СообщениеДобавлено: 21.04.2010 22:39
Аватара пользователя

Сообщения: 2130
Город: Макеевка 22-я стрит.
Пол: Муж
Возраст: 45
Зарегистрирован:13.09.2007
Спасибо за поддержку :). Выноса убедили.
Пойду пить водку к холодильщикам - пусть меня научат...

_________________
Да здравствует ветер, который в лицо!
Меняю гараж на территории контролируемой ДНР на аналогичный в Харькове или..., пофиг где.
קיין געלט. איך ווינטשן איר געזונט.


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Паяные рамы.
СообщениеДобавлено: 22.04.2010 11:12

Сообщения: 35
Город: Москва
Пол: Не указан
Возраст: 43
Зарегистрирован:23.10.2008
Рад если чем-то помог. Всегда рад за человека, который стремится чему-то научиться и сделать что-то своими руками.
Хочу добавить: если использовать припой типа ПСР40 (с содержанием серебра не менее 40% но не более 80%), то шов получается гораздо прочней, чем при использовании латуней и бронз.
Такой припой встречается нечасто (но найти можно) и стоит дороже, но если его использовать, то возможен выигрыш в цене на газосварочном оборудовании ибо он требует температуры не более 600-650 градусов. А это позволяет использовать дешевые пропановые смеси. К тому же меньше перегревается основной металл в пятне контакта, что так же немаловажно. Удачи.


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Паяные рамы.
СообщениеДобавлено: 31.08.2011 17:30
Аватара пользователя

Сообщения: 447
Город: Харьков Х.Г.
Пол: Муж
Возраст: 34
Зарегистрирован:15.10.2009
Кто в теме? Подскажите пожалуйста где в харькове можно купить хороший припой и флюс для такого вида пайки. И какой газ лучше использовать? Буду паять ХВЗшные трубки. Спасибо.


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Паяные рамы.
СообщениеДобавлено: 31.08.2011 18:18
Аватара пользователя

Сообщения: 182
Изображения: 5
Город: Кировоград
Пол: Муж
Возраст: 54
Зарегистрирован:23.08.2011
Sanyabike писал(а):
какой газ лучше использовать?

Ацетилен,поскольку температура нагрева больше чем пропана.Поэтому процесс сваривания будет быстрее,и не будет нагрева близлежащих участков труб.Главное чтобы латунь расплылось ровно и гладко,без пузырей.
Хорошие прутки латуни в советское время попался с военного завода.
Сварка в стык латунью держать не будет.

_________________
Удалю вирус с сайта


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Паяные рамы.
СообщениеДобавлено: 31.08.2011 18:23

Сообщения: 1776
Город: Vancouver
Пол: Муж
Возраст: 32
Зарегистрирован:30.06.2009
все будет ок не стоит париться одно могу сказать точно что самое худшее что может быть так это то что он будет такой же по жесткости как рекорд
