 Заголовок сообщения: Re: Кожаное седло ХВЗ
СообщениеДобавлено: 10.04.2014 18:31
Аватара пользователя

Сообщения: 17311
Изображения: 13
Город: Киев
Пол: Муж
Возраст: 43
Зарегистрирован:07.10.2010
Обращаю внимание тех, кто не в курсе (как раз два голых каркаса попались для иллюстрации):
Каркасы спортивных сёдел ХВЗ бывают разные. Какие там туристовские, стартоновские, рекордовские или разных годов - я не вникал. Причём попадались разные комбинации этих ↓ примочек.

-По конфигурации натяжителя (ерунда, взаимозаменяемо)
-По высоте задних стоек (грубо говоря, только на дизайн влияет) - показаны стрелочками на второй фотке
-По конфигурации подковообразного "ложа" и расположению отверстий в нём.

Вложение:
P1010012.JPG [ 201.36 КБ | Просмотров: 5968 ]


Вложение:
P1010013.JPG [ 68.95 КБ | Просмотров: 5968 ]


Вот тут уже не надо колхозить шкуру от одного каркаса на другой. Пробовал пересверливать каркас (не шкуру же) - лепится, но нехорошо деформируется, недлбно и некрасиво. Это ещё если форму прилепить получается.

Вложение:
P1010203.JPG [ 41.92 КБ | Просмотров: 5962 ]


Мои самодельные шкуры тулятся на любой каркас из-за "усреднённой" геометрии и своей мягкрсти-упругости.

Очень захотелось и получилось удачно один раз присобачить шкуру с маленьким шагом отверстий и короткими ушами на несовместимый каркас. Но каркас был разрезан посередине и сварен - сужен. При этом соответственно сошлись рельсы - их тоже пришлось перегибать. Уши обрезаны и оформлены гладкие полукруглые концы. Пересверлены отверстия в каркасе по шкуре. Кому оно надо? Я уродовался, ибо это пока единственный мой хромированный каркас.

Вложение:
P1010401.JPG [ 131.43 КБ | Просмотров: 5968 ]


Вложение:
P1010393.JPG [ 111.68 КБ | Просмотров: 5968 ]

_________________
Мастер спорта по езде за хлебушком на велосипеде. Играющий тренер.
Мой гараж
Хороший крокодиловод - враг прогресса и экономики.


Последний раз редактировалось kisa 10.04.2014 18:55, всего редактировалось 2 раз(а).

Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Кожаное седло ХВЗ
СообщениеДобавлено: 10.04.2014 18:51

Сообщения: 185
Город: Запорожье
Пол: Муж
Зарегистрирован:10.04.2012
rebel89 писал(а):
Итак повтор опроса: Чем паять рамку седла?


Зачем паять? Ткнуть 2 раза електросваркой и всех делов. Зуб даю :D


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Кожаное седло ХВЗ
СообщениеДобавлено: 10.04.2014 18:55

Сообщения: 185
Город: Запорожье
Пол: Муж
Зарегистрирован:10.04.2012
INQVSTR писал(а):
скрипит кожаное седло ХВЗ и его механизм. Как лечить скрип?


Считай ето фичей :twisted:


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Кожаное седло ХВЗ
СообщениеДобавлено: 11.04.2014 08:13
Аватара пользователя

Сообщения: 136
Город: Орёл
Пол: Муж
Возраст: 43
Зарегистрирован:15.06.2011
kisa писал(а):
При этом соответственно сошлись рельсы - их тоже пришлось перегибать.

На сколько миллиметров пришлось разводить в итоге (там ведь даже на "незауженном" рельсы друг к другу ближе чем надо под современный штырь примерно на 5 мм)? Пришлось греть или удалось без нагрева?

_________________
але нове, ностра алес


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Кожаное седло ХВЗ
СообщениеДобавлено: 11.04.2014 12:07
Аватара пользователя

Сообщения: 17311
Изображения: 13
Город: Киев
Пол: Муж
Возраст: 43
Зарегистрирован:07.10.2010
Греть их стрёмно - не знаю из какой они стали. Они рихтуются на холодную нормально. Я пользуюсь кузнечной приспособой - называется гыыы "крокодил" :D Из квадратного, круглого прутка или (грубый) из арматуры сварен в виде буквы F.
А конкретно это ЕДИНСТВЕННЫЙ мой каркас хромированный, так что нагрев отпал вообще.
Миллиметры не мерял - ни к чему это. Во время всех операций сверял с головкой глагола. Я даже не знаю, на сколько верх сузил - примерял к шкуре. И там.. ну практически на холодную ковал эту подкову по шкуре, она полностью изменила первоначальную форму и по ширине и по наклону и по конфигурации. Дурацкий гемор, который оправдыват только невозможность отхромировать другой каркаас. Не советую и близко к такому подходить.

Показал не для хвастовства и не для обмена опытом, а чтобы было ясно, что нефиг скрещивать каркасы и шкуры слишком разных конфигураций.

Вложение:
P1010350.JPG [ 179.5 КБ | Просмотров: 5719 ]

_________________
Мастер спорта по езде за хлебушком на велосипеде. Играющий тренер.
Мой гараж
Хороший крокодиловод - враг прогресса и экономики.


Последний раз редактировалось kisa 13.04.2014 17:33, всего редактировалось 2 раз(а).

Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Кожаное седло ХВЗ
СообщениеДобавлено: 12.04.2014 00:09
Аватара пользователя

Сообщения: 123
Город: Київська область
Пол: Муж
Возраст: 28
Зарегистрирован:19.11.2012
Буду благодарен за подсказку - где бы в Киеве или интернет-магазине купить эти заклепки дальнобойщитские для накладок диска сцепления?


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Кожаное седло ХВЗ
СообщениеДобавлено: 12.04.2014 01:48
Аватара пользователя

Сообщения: 17311
Изображения: 13
Город: Киев
Пол: Муж
Возраст: 43
Зарегистрирован:07.10.2010
На Юности внутри большого синего павильона (он выделен синим здесь) есть точка с крепежом. Ближний к трамвайным путям ряд. Роскошная - даже Солди отдыхает. Там есть латунные винты М5 под шлиц. Вот я их беру, стачиваю болгаркой или напильником головку до исчезновения шлица, потом зажимаю в дрель и обрабатываю напильниками-наждачками. Дополнительное удобство - неудачную шкуру (старую, рассохшуюся, которой восстановление не помогло) можно выкинуть, а те винты а-ля звклёпки с гайками использовать повторно. Вот как они выглядят со шкурой - кандидатом на выброс ( и это она на виде снизу в моём посту чуть выше) :

Вложение:
P1010400.JPG [ 234.74 КБ | Просмотров: 5875 ]


А в Солди на Сырецкой на Куренёвке недалеко от рынка есть медные вытяжные заклёпки такие (бОльших диаметров, увы, нет):


viewtopic.php?f=31&t=160854&start=390#p1213911

Поиски подходящих заклёпок на авторынке успехом не увенчались - всё, что видел, не то по размерам - короткие, толстые, с потайными головками... Не то.

_________________
Мастер спорта по езде за хлебушком на велосипеде. Играющий тренер.
Мой гараж
Хороший крокодиловод - враг прогресса и экономики.


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Кожаное седло ХВЗ
СообщениеДобавлено: 12.04.2014 14:33
Аватара пользователя

Сообщения: 5293
Изображения: 0
Город: Рівне
Пол: Муж
Возраст: 40
Зарегистрирован:08.06.2012
А я стал использовать фурнитуру от брючных ремней. То что сверху видно-гайка, снизу вкручивается болтик со шлицом. И многоразово и стачивать, пропиливать ничего не нужно. Все стало как родное, даже диаметр.
Цена вопроса 2-2,5 грн/шт., в разных точках по разному.


Вложения:
Изображение 004.jpg
Изображение 004.jpg [ 558.91 КБ | Просмотров: 5846 ]


_________________
Фенікс - поставший з попелу
ЧорнийПтах
Шоколад
Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Кожаное седло ХВЗ
СообщениеДобавлено: 12.04.2014 15:00
Аватара пользователя

Сообщения: 830
Город: Киев
Пол: Муж
Возраст: 45
Зарегистрирован:24.09.2010
и как они ? нераскручиваются самми? не поскрипывают ? в жо..у не давят ? :digger:

_________________
окунёк-УКРАЛИ
крокодил
Дракон


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Кожаное седло ХВЗ
СообщениеДобавлено: 12.04.2014 21:03
Аватара пользователя

Сообщения: 5293
Изображения: 0
Город: Рівне
Пол: Муж
Возраст: 40
Зарегистрирован:08.06.2012
Так это с фикса, я его только собираю. Ну с ремня же не заскручиваются, штаны не спадают. :ROFL:
Да и как это сидеть, что-бы жо...а на них давила? :shock:

_________________
Фенікс - поставший з попелу
ЧорнийПтах
Шоколад


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Кожаное седло ХВЗ
СообщениеДобавлено: 13.04.2014 01:56
Аватара пользователя

Сообщения: 17311
Изображения: 13
Город: Киев
Пол: Муж
Возраст: 43
Зарегистрирован:07.10.2010
Евгений76 писал(а):
Да и как это сидеть, что-бы жо...а на них давила? :shock:



:D

А про ременные фиговины если б ты вчера сказал :roll: А сегодня я уже болтиков тех подкупил :D Чё-то я :fool: про крепление ремня не догадался, давно рассматривая всякие галантерейные заклёпочки...

_________________
Мастер спорта по езде за хлебушком на велосипеде. Играющий тренер.
Мой гараж
Хороший крокодиловод - враг прогресса и экономики.


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Кожаное седло ХВЗ
СообщениеДобавлено: 13.04.2014 11:17
Аватара пользователя

Сообщения: 5293
Изображения: 0
Город: Рівне
Пол: Муж
Возраст: 40
Зарегистрирован:08.06.2012
:good: :ROFL:
kisa писал(а):
А про ременные фиговины если б ты вчера сказал :roll:

:unknown:

_________________
Фенікс - поставший з попелу
ЧорнийПтах
Шоколад


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Кожаное седло ХВЗ
СообщениеДобавлено: 13.04.2014 13:36
Аватара пользователя

Сообщения: 830
Город: Киев
Пол: Муж
Возраст: 45
Зарегистрирован:24.09.2010
Цитата:
Да и как это сидеть, что-бы жо...а на них давила? :shock:

как как , как на экскурсии - высоко сижу далеко гляжу :sad:
п.с.самые удобные заклепки стоковые , на лучших пока не сиживал

_________________
окунёк-УКРАЛИ
крокодил
Дракон


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Кожаное седло ХВЗ
СообщениеДобавлено: 13.04.2014 18:37
Аватара пользователя

Сообщения: 17311
Изображения: 13
Город: Киев
Пол: Муж
Возраст: 43
Зарегистрирован:07.10.2010
Занимательная генетика.

Жили-были Уж и Ёж :D ...
Вобщем, понадобилось мне сделать дорожное седло из чепрака на пружинах. А герой, который будет собой его украшать, весит 130 кг :facepalm: На самом деле он не ломает велосипеды (включая Стартоны на шоссе и Рекорды на треке, но тогда он весил всего под 100), и спицы под ним не лопаются и сидухи не гнутся. Но мне как-то неспокойно было крутить в руках останки обычной украиновской трёхпружинки для его нового велосипеда. Анализ разных сидух и пружин показал, что рельсы дохловаты у всех доступных моделей, и способ их элегантного усиления придумать сложно. Пружины, готорые сейчас есть в магазинах, сделаны из тонкой проволоки и сжимаются руками. Поздние советские почти такие же, под моим БОЛЬШИМ другом такие просаживаются до упора. Более старые советские пружины внушают больше доверия, но у нас была одна :D . Ну и не закрытым оставался вопрос дохленьких рельсов.

В то же время, на советских велосипедах (ПВЗ, Салют, Минск-Аист) устанавливались железо-поролоно-дермантиновые сидения - вариант с пружинами и без них. Они удобны, дохлые места можно легко и незаметно усилить, и главное - на них самые жёсткие и надёжные пружины из советских.

Загвоздка в том, что друг мой - эстет, хотел строго паяную раму, шеллачные грипсы и чепрачное седло - хрен отговоришь, мол велосипед должен быть настоящим. Наш человек :yes: При том, что он сам - профессиональный сапожник, и перетянуть то дермантиновое седло для него не составило бы труда.

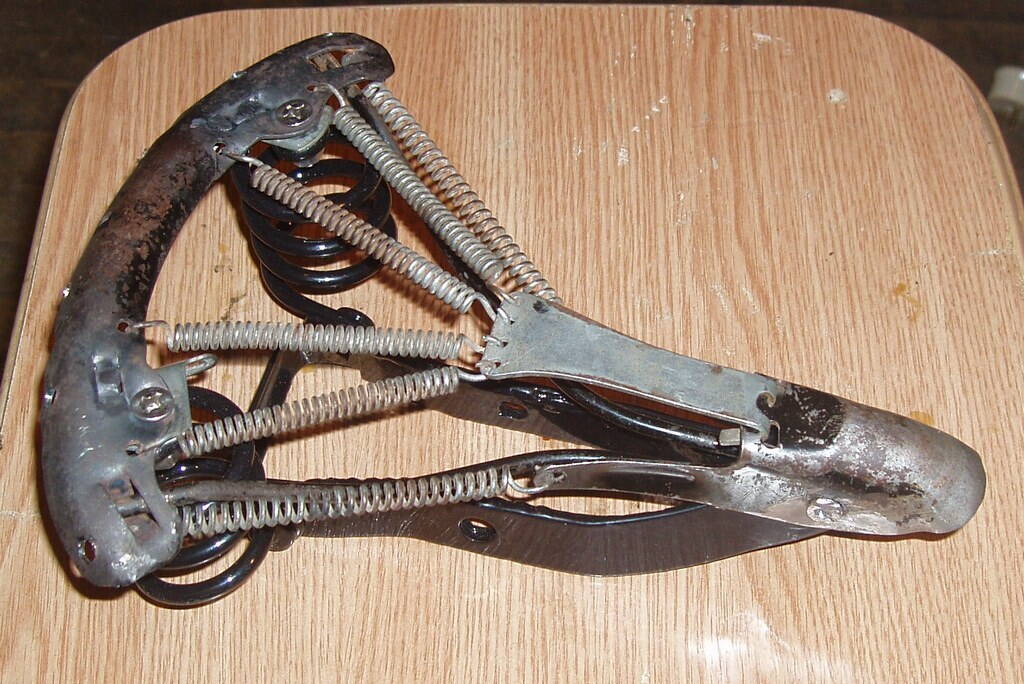

Вобщем, пришлось комбинировать. Такими были доноры:

Вложение:
P1010035.JPG [ 113.97 КБ | Просмотров: 5725 ]

Вложение:
16565.JPG [ 159.47 КБ | Просмотров: 5725 ]


На поролоновом седле видно слабое место - слегка подгибаются рельсы в местах, где через них проходит стягивающая шпилька. Прикинул, что если сдвоить толщину рельсов, и те места усилятся, и сами рельсы станут жёстче. На том и порешил. Плюс решил при сборке подложить под шпильку широкие нержавеющие шайбы - тогда рельсы точно не поведёт, как на фото выше.

Вложение:
P551010053.JPG [ 146.32 КБ | Просмотров: 5725 ]


Зачищать идеально не стал: во-первых место невидное, во-вторых предполагался чёрный цвет, в-третьих - так больше "мяса" шва останется - крепче будет. Пружины пришлось отвести назад для сопряжения с верхом от украиновского седла. Думаю, ничего плохого в этом нет. Вид получился немного непривычный, но терпимый.

Вложение:
P10100168.JPG [ 116.26 КБ | Просмотров: 5725 ]


Родные пружины от украиновского каркаса были того дурацкого типа,который не прикручивается болтами, а заводится в специальные уши на каркасе. Упразднил это дело молотком и сваркой. Под будущие болты просверлил отверстия. Чтобы спрятать в них потайной винт М6, керном на торце трубки придал отверстиям конусную форму. Даже не забыл при сборке подложить ушки-крепления бардачка :D

Вложение:
P1010033.JPG [ 238.77 КБ | Просмотров: 5725 ]


Шкура, понятно, сампальная, вместо заклёпок - переточеные латунные винты (которые я успел купить прежде, чем Женя поделился идеей насчёт ременной фурнитуры :lol: ). Присобачен имевшийся в заначке шильдик "Минск", чтобы соответствовать раме :cool: .

Вобщем, вот такой он получился, гордый потомок ужей и ежей :D :

Вложение:
P1010041.JPG [ 226.03 КБ | Просмотров: 5725 ]

Вложение:
P1010043.JPG [ 175.47 КБ | Просмотров: 5725 ]

Вложение:
P1010044.JPG [ 76.65 КБ | Просмотров: 5725 ]

Вложение:
P1010045.JPG [ 91.21 КБ | Просмотров: 5725 ]

Вложение:
Комментарий к файлу: :) Эту фотку обрисовал для обозначения размера крепления бардачка.
P1010046.JPG [ 94.61 КБ | Просмотров: 5725 ]


За помощь в добывании ужа (или ежа? :shock: ) спасибо форумному эксперту по Сландо - Евгению76 :beer: :smile:

_________________
Мастер спорта по езде за хлебушком на велосипеде. Играющий тренер.
Мой гараж
Хороший крокодиловод - враг прогресса и экономики.


Вернуться к началу
shoppage  personalpage P Персональный альбом

 Заголовок сообщения: Re: Кожаное седло ХВЗ
СообщениеДобавлено: 13.04.2014 19:17
Аватара пользователя

Сообщения: 17311
Изображения: 13
Город: Киев
Пол: Муж
Возраст: 43
Зарегистрирован:07.10.2010
И снова хочу обратить внимание тех, кто не в курсе. Советские хомуты, которые надеваются на подседельный штырь, бывают нормальные, с вкладышами и оптимизированные - без них. Годы и модели велосипедов с этими вкладышами непонятны, но мне они попадались на нескольких старых спортивных ХВЗ и одном скаладном Минске середины 1980-х.

Если на чепрачных спортивных и пружинных сёдлах их отсутствие не сильно вредит, то на поролоновых (как в предыдущем моём посте) без них тяжко. Седло из-за своей геометрии под весом седока наклоняется назад. Мы, понятно, стремимся посильнее затянуть гайки. Но высокие и тонкие рельсы прогибаются, хомут складывается. Вот на одном моём таком даже пытались что-то сваркой исправить - видно, что не помогло.

Вобщем, если по какой-то причине Вы используете советский хомут, лучше поискать с этими вкладышами. Они и на барахолках бывают - видел. Вкладыши зачеканены в хомут - просто так не вынимаются.

Вложение:
P1010037.JPG [ 152.17 КБ | Просмотров: 5720 ]

Вложение:
P1010039.JPG [ 84.48 КБ | Просмотров: 5720 ]


UPD Здесь viewtopic.php?f=31&t=160854&p=1328061#p1328061 описано альтернативное решение, с простым дешёвым одинарным хомутом.

_________________
Мастер спорта по езде за хлебушком на велосипеде. Играющий тренер.
Мой гараж
Хороший крокодиловод - враг прогресса и экономики.


Последний раз редактировалось kisa 19.08.2014 20:07, всего редактировалось 1 раз.

Вернуться к началу
shoppage  personalpage P Персональный альбом
