Геометрические размеры втулок ХВЗ.

Робяты, помогите, пожалуйста!
Считаю размер спиц под заднее колесо. Нужны размеры стартоновской задней втулки (с низкими/высокими фланцами).
Там как я понимаю у них различие только в диаметрах самих фланцев.

Заранее благодарю!

_________________
ХВЗ Старт-Шоссе 1986г. Продан
ХВЗ Турист 1987г
Старт-Шоссе 76г "Клим Чугункин"

Втулка задняя Старт-Шоссе (с эксцентриком)

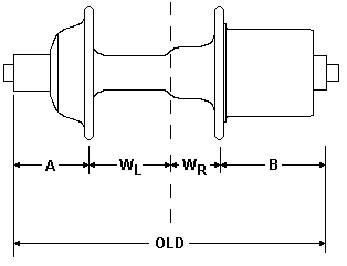

d A WL+WR B OLD
67 25 54 45 124

_________________
Гибрид Спорт-Спутник
Простой гибрид – «Турист»
И ещё в том же стиле: Спорт В-542 76г., Старт-Шоссе В-555 71г., Спутник 82г.,Спорт В-542 74г.,Спутник В-37 67г.,Старт-Шоссе 87 г.
Азы (антимракобес)

Alexey2000
спасибо!

_________________
ХВЗ Старт-Шоссе 1986г. Продан
ХВЗ Турист 1987г
Старт-Шоссе 76г "Клим Чугункин"

Мерить обязательно надо конкретную втулку. На Чемпионовских я намерял (все размеры в мм):

втулка s dL WL dR WR OLD
передняя 2,3 66,5 16,0 66,5 16,0 100
задняя 4з 2,3 66,5 24,5 66,5 41,0 120

Только я этого не говорил Лучше посчитать (не упираясь в десятые доли мм, до 1-2 мм точности - выше крыши) и купить максимально близкие к вычисленным. А если уж нет...

Понимаем же, что вычисленная спица держится ВСЕЙ своей резьбой в ниппеле (точнее задействует всю дину резьбы ниппеля), а если просто "подходит" - возможны варианты.

_________________
Крокодиловодство 2.0

ну вот я насчитал на разных кулькуляторах от 280 до 284. на низкие фланцы и три креста, и высокие обода.

Спицы были только 284мм в магазине. Взял их и собрал оба колеса. Вроде норм пока, покатался во дворе, ничего не развалилось ).

Кстати, боялся заднего колеса - думал будет много возни с зонтом, но он как-то сам вышел с первого раза
Новичкам везет!

_________________
ХВЗ Старт-Шоссе 1986г. Продан
ХВЗ Турист 1987г
Старт-Шоссе 76г "Клим Чугункин"

Поздравляю!

Кстати, ошибка в базовом посадочном диаметре (ОSD) для обода много значимее ошибок в измерениях размеров втулки.

_________________
Крокодиловодство 2.0

Стал собирать переднее колесо - вычисленных спиц не хватило по длине. Взялся за линейку - увидел ошибку в данных (взял не тот размер за базу).

Правильные (изначальные отверстия под спицы 2.2мм, я их рассверлил для современных спиц до 2.4 мм):

втулка s dL WL dR WR OLD
передняя 2,4 66,5 34,0 66,5 34,0 100
задняя 5з 2,4 66,5 39,0* 66,5 15,0* 120

Данные по задней втулке нуждаются в уточнении.

Да, получились спицы 276 мм на перёд и 276/274 мм на зад для ободов MAYARIM с E.R.D. 580 мм. Предыдущий ошибочный расчёт дал на 2 мм меньше.
