 Заголовок сообщения: Система.Нужна помощь
СообщениеДобавлено: 20.10.2015 16:52
Аватара пользователя

Сообщения: 435
Город: Энгельс-Саратов
Пол: Муж
Возраст: 57
Зарегистрирован:29.09.2015
Прощу прощения, если пишу не в ту ветку, но мне сказали, что тут могут помочь :smile:

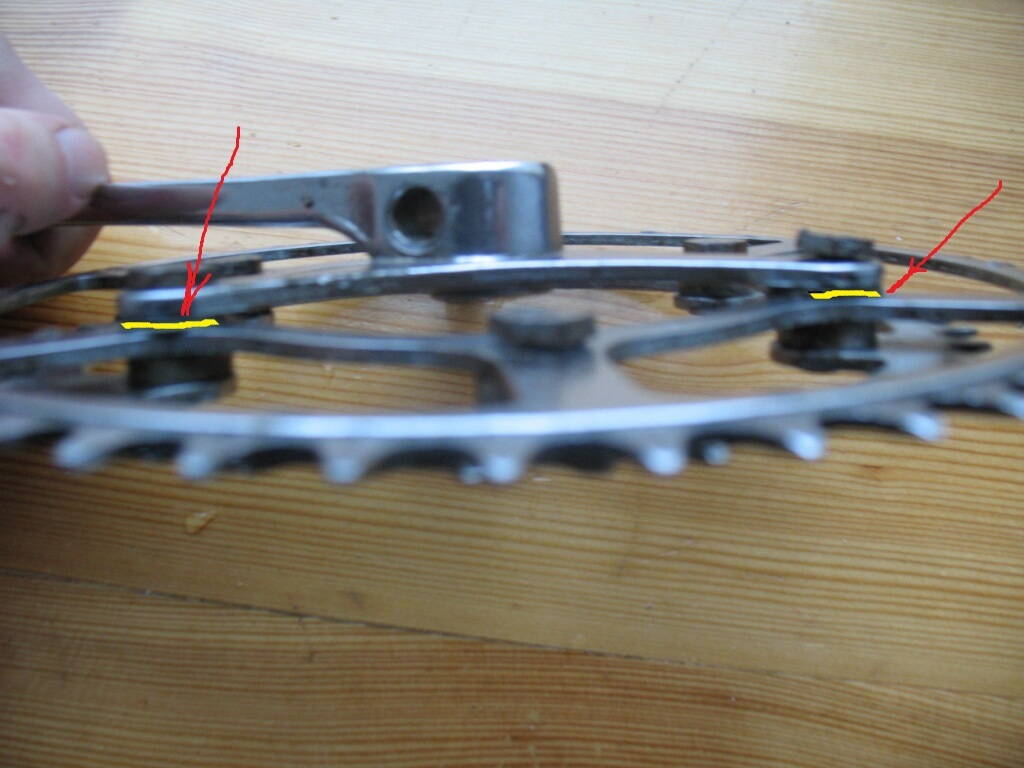

Сегодня собрался разбирать систему, готовить к хромированию.Увидел, что под двумя лапками шатуна стоят, явно, "лишние" шайбы, а под третьей её нет???
Вложение:
Комментарий к файлу: 1.Почему так.Я предположил, что просто в ввёрхыше ослаблена резьба, не смогли затянуть и подложили щайбы. ....ИЛИ????
2.Как называется этот ввёрыш, взаимозаменяем-ли он с современными????

IMG_5829.JPG [ 181.87 КБ | Просмотров: 428 ]


Вложения:
IMG_5828.JPG [ 246.43 КБ | Просмотров: 428 ]

Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Система.Нужна помощь
СообщениеДобавлено: 20.10.2015 17:09
Аватара пользователя

Сообщения: 8703
Город: Москва
Пол: Муж
Возраст: 41
Зарегистрирован:07.02.2014
Скорее всего систему таким образом выравнивали, убрали биение у лапок.

_________________
Старт Шоссе 1985 год
фестивальный велосипед с настроением

Спорт 1975 года дилемма
концепции)

Велосипеды для семьи 25
шт


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Система.Нужна помощь
СообщениеДобавлено: 20.10.2015 17:21
Аватара пользователя

Сообщения: 435
Город: Энгельс-Саратов
Пол: Муж
Возраст: 57
Зарегистрирован:29.09.2015
HENK75 писал(а):
Скорее всего систему таким образом выравнивали, убрали биение у лапок.

Во.Этого я и опасался.Так, это что, производственный дефект?.Может при современном уровне производства лапки надо шлифануть?.И всё же как называются ввёртыши? Почему они у меня деформированы (воронкообразно деформированы внутрь)

_________________
Легко художника обидеть,
Поэта дураком назвать.
А ось боксера хрін дістануть,
Боксери, сцуко, молодці!


Не торопитесь записываться в друзья,
Позвольте мне выбрать самому,,,,,,,,,
(подпись)Добрый Доктор


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Система.Нужна помощь
СообщениеДобавлено: 20.10.2015 17:30
Аватара пользователя

Сообщения: 758
Город: Киев
Пол: Муж
Возраст: 40
Зарегистрирован:23.03.2015
Тоже склонен полагать- что колхозили, пытались таким образом выровнять систему. Мудохался с подобным тоже, было дело
viewtopic.php?f=31&t=252445&start=135
Вы не смотрели как система на валу себя вела, крутилась ровно, или были отклонения от правильной ровной траектории? Если есть возможность поставить на вал и покрутить с шайбами а потом без них. Я полагаю это действие даст Вам ответ на Ваш вопрос зачем они там. :yes:

_________________
Життя пройде, немов вода,
і відцвіте, немов вишнева гілка...
в житті одна помилка - не біда,
біда, коли усе життя - помилка.
Ліна Костенко.


"Ветерок"


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Система.Нужна помощь
СообщениеДобавлено: 20.10.2015 17:39
Аватара пользователя

Сообщения: 435
Город: Энгельс-Саратов
Пол: Муж
Возраст: 57
Зарегистрирован:29.09.2015
leonyar писал(а):
Тоже склонен полагать- что колхозили, пытались таким образом выровнять систему. Мудохался с подобным тоже, было дело
viewtopic.php?f=31&t=252445&start=135
Вы не смотрели как система на валу себя вела, крутилась ровно, или были отклонения от правильной ровной траектории? Если есть возможность поставить на вал и покрутить с шайбами а потом без них. Я полагаю это действие даст Вам ответ на Ваш вопрос зачем они там. :yes:

Почитал.О как всё запущено!!!! :sad: .Остаётся только радоваться, что у меня трёхлапка, а не пяти. Принцип со стёклами понял. Большое спасибо.
И всё же у этих ввёртышей есть специальное название??? Они с современными стыкуются

_________________
Легко художника обидеть,
Поэта дураком назвать.
А ось боксера хрін дістануть,
Боксери, сцуко, молодці!


Не торопитесь записываться в друзья,
Позвольте мне выбрать самому,,,,,,,,,
(подпись)Добрый Доктор


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Система.Нужна помощь
СообщениеДобавлено: 20.10.2015 17:43
Аватара пользователя

Сообщения: 758
Город: Киев
Пол: Муж
Возраст: 40
Зарегистрирован:23.03.2015
DoktorS писал(а):
HENK75 писал(а):
Скорее всего систему таким образом выравнивали, убрали биение у лапок.

Во.Этого я и опасался.Так, это что, производственный дефект?.Может при современном уровне производства лапки надо шлифануть?.И всё же как называются ввёртыши? Почему они у меня деформированы (воронкообразно деформированы внутрь)


Ничего страшного, почти каждая вторая древняя система кривая. Где-то на форуме коллега подробно изложил как он поборол данный недуг. Потребуется ровная поверхность, например стекло, молоток и терпение :yes: :D . Жаль не могу найти тему по быстрому. Может кто из камрадов ссылку на эту тему кинет человеку в помощь. А то помню что читал а где именно и кого не вспомню. :cry:

_________________
Життя пройде, немов вода,
і відцвіте, немов вишнева гілка...
в житті одна помилка - не біда,
біда, коли усе життя - помилка.
Ліна Костенко.


"Ветерок"


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Система.Нужна помощь
СообщениеДобавлено: 20.10.2015 17:45
Аватара пользователя

Сообщения: 8703
Город: Москва
Пол: Муж
Возраст: 41
Зарегистрирован:07.02.2014
Называются "Бонки" с современными не совместимы.

_________________
Старт Шоссе 1985 год
фестивальный велосипед с настроением

Спорт 1975 года дилемма
концепции)

Велосипеды для семьи 25
шт


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Система.Нужна помощь
СообщениеДобавлено: 20.10.2015 17:54
Аватара пользователя

Сообщения: 435
Город: Энгельс-Саратов
Пол: Муж
Возраст: 57
Зарегистрирован:29.09.2015
Спасибо.А есть какая-то российская контора, которая специализируется на подобном "антиквариате" и торгует через инет? "Бонки" и прочая мелочёвка

_________________
Легко художника обидеть,
Поэта дураком назвать.
А ось боксера хрін дістануть,
Боксери, сцуко, молодці!


Не торопитесь записываться в друзья,
Позвольте мне выбрать самому,,,,,,,,,
(подпись)Добрый Доктор


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Система.Нужна помощь
СообщениеДобавлено: 20.10.2015 17:57
Аватара пользователя

Сообщения: 758
Город: Киев
Пол: Муж
Возраст: 40
Зарегистрирован:23.03.2015
Смотрите по своей системе, но мне кажется что лапки как правило ровные, если над ними кто не изголялся, и проверить это можно на ровной поверхности, или визуально во время вращения на валу без звёзд . А вот звёзды частенько деформируются, причины бывают разные от механических (падение, неправильная транспортировка или хранение) А есть ЛОСИ педалируют так что звёзды гнутся :lol:

_________________
Життя пройде, немов вода,
і відцвіте, немов вишнева гілка...
в житті одна помилка - не біда,
біда, коли усе життя - помилка.
Ліна Костенко.


"Ветерок"


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Система.Нужна помощь
СообщениеДобавлено: 20.10.2015 18:11
Аватара пользователя

Сообщения: 2238
Город: Южный Урал
Пол: Муж
Возраст: 52
Зарегистрирован:17.04.2014
Дело, по-моему, не в том что звезда не ровная. Тут причина скорее всего в том что отверстие под вал каретки просверлено не совсем перпендикулярно плоскости звезды. Чтобы она вращалась ровно и поставили шайбы, а что шатун при этом идет не совсем ровно не имеет никакого практического значения потому что для него 1-2 мм бокового отклонения ничего не значат.

Впрочем, может и звезда быть погнутой, но все же прежде чем править следует как выше написали - прикинуть по месту. Если звезда с этими шайбами будет вращаться вполне правильно, то лучше всего их оставить и ничего не делать.

_________________
Складной грузовоз: http://xt.ht/phpbb/viewtopic.php?f=31&t=226335
Устройство задней втулки "Школьника": viewtopic.php?f=31&t=323801
Белорусский "Аист": viewtopic.php?f=31&t=338736


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Система.Нужна помощь
СообщениеДобавлено: 20.10.2015 18:22
Аватара пользователя

Сообщения: 435
Город: Энгельс-Саратов
Пол: Муж
Возраст: 57
Зарегистрирован:29.09.2015
leonyar писал(а):
Смотрите по своей системе, но мне кажется что лапки как правило ровные, если над ними кто не изголялся, и проверить это можно на ровной поверхности, или визуально во время вращения на валу без звёзд . А вот звёзды частенько деформируются, причины бывают разные от механических (падение, неправильная транспортировка или хранение) А есть ЛОСИ педалируют так что звёзды гнутся :lol:


Я уже понял. Всё уже раскидано до болтика.Теперь только при сборке.Просто вот к этому я был не готов. Есть на Ютьюбе страничкаhttp://www.youtube.com/channel/UCiGWNHgOMZj19cSm7DvMlvg/videos?shelf_id=0&sort=dd&view=0 Толковый механик специализируется по ХВЗ, в том числе.Массу информации вынес из его роликов, а вот к этому был не готов, и вел уже разобрал.Очень руки чесались :) :) :)

_________________
Легко художника обидеть,
Поэта дураком назвать.
А ось боксера хрін дістануть,
Боксери, сцуко, молодці!


Не торопитесь записываться в друзья,
Позвольте мне выбрать самому,,,,,,,,,
(подпись)Добрый Доктор


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Система.Нужна помощь
СообщениеДобавлено: 20.10.2015 18:27
Аватара пользователя

Сообщения: 435
Город: Энгельс-Саратов
Пол: Муж
Возраст: 57
Зарегистрирован:29.09.2015
Kochegar писал(а):
. Если звезда с этими шайбами будет вращаться вполне правильно, то лучше всего их оставить и ничего не делать.


Это то я понимаю, что не полный идиот шайбы подставлял :smile: Вот и думаю теперь как это всё пометить чтобы после разборки и хромировки собрать ТОЧНО как было :roll:

_________________
Легко художника обидеть,
Поэта дураком назвать.
А ось боксера хрін дістануть,
Боксери, сцуко, молодці!


Не торопитесь записываться в друзья,
Позвольте мне выбрать самому,,,,,,,,,
(подпись)Добрый Доктор


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Система.Нужна помощь
СообщениеДобавлено: 20.10.2015 20:26
Аватара пользователя

Сообщения: 4859
Город: UA
Пол: Муж
Зарегистрирован:23.05.2013
DoktorS писал(а):
Вот и думаю теперь как это всё пометить чтобы после разборки и хромировки собрать ТОЧНО как было

Зачем хромировать кривую систему? Тем более, что она не уникальна, а обыкновенная серийная.

_________________
«Конструкция вдесятеро важнее материала.» andr


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Система.Нужна помощь
СообщениеДобавлено: 20.10.2015 20:35
Аватара пользователя

Сообщения: 435
Город: Энгельс-Саратов
Пол: Муж
Возраст: 57
Зарегистрирован:29.09.2015
Kirill Yevtushenko писал(а):
DoktorS писал(а):
Вот и думаю теперь как это всё пометить чтобы после разборки и хромировки собрать ТОЧНО как было

Зачем хромировать кривую систему? Тем более, что она не уникальна, а обыкновенная серийная.

:ROFL: Ну где то может и обыкновенная, а "у нас в деревне уникальная"http://xt.ht/phpbb/viewtopic.php?f=31&t=293748 Спасибо, дружище, я давно так не смеялся.Плюсануть не могу пока, говорят рано

_________________
Легко художника обидеть,
Поэта дураком назвать.
А ось боксера хрін дістануть,
Боксери, сцуко, молодці!


Не торопитесь записываться в друзья,
Позвольте мне выбрать самому,,,,,,,,,
(подпись)Добрый Доктор


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Система.Нужна помощь
СообщениеДобавлено: 20.10.2015 23:14

Сообщения: 314
Изображения: 78
Город: Нижний Новгород
Пол: Муж
Возраст: 46
Зарегистрирован:20.06.2014
DoktorS писал(а):
Спасибо.А есть какая-то российская контора, которая специализируется на подобном "антиквариате" и торгует через инет? "Бонки" и прочая мелочёвка
У меня есть некоторое количество оригинальных бонок и вообще система-трёхлапка от Чемпиона. Ставить не планирую.
