 Заголовок сообщения: Защита картера эндуро.
СообщениеДобавлено: 10.06.2009 11:26
Аватара пользователя

Сообщения: 4003
Город: Харьков
Пол: Муж
Возраст: 49
Зарегистрирован:10.11.2004
В этой ветке предлагаю рассмотреть варианты защиты картера эндуро для последующего изготовления своими силами. Переплюнуть фирменные образцы можно, но цель ставится другая - изготовить функциональную и эстетичную защиту при минимальной себестоимости.

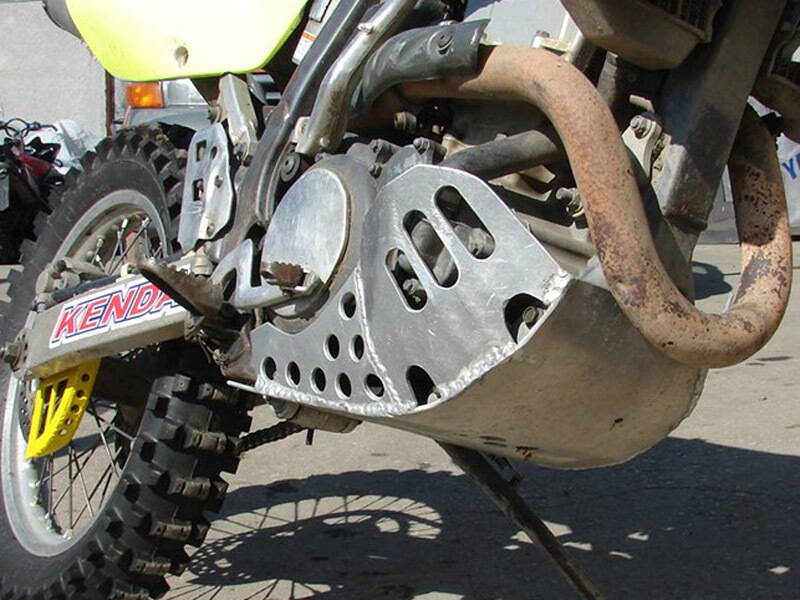

Вот пример для DRZ 400:


Вложения:
Комментарий к файлу: Защита картера
1 c22bd3192c7b.jpg
1 c22bd3192c7b.jpg [ 180.31 КБ | Просмотров: 906 ]


_________________
ИзображениеСумки мото ... & ...масло мото
https://m.facebook.com/groups/burluk.raid/
Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Защита картера эндуро.
СообщениеДобавлено: 10.06.2009 11:31

Сообщения: 1048
Город: Kharkov
Пол: Муж
Возраст: 32
Зарегистрирован:12.05.2008
Хорош пример , я б еще по днищу пару уголков приварил или 3ку.

_________________
Звоним QJ250-3. Futong


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Защита картера эндуро.
СообщениеДобавлено: 10.06.2009 13:22
Аватара пользователя

Сообщения: 1033
Город: Харьков
Пол: Муж
Возраст: 44
Зарегистрирован:08.06.2005
но громоздкую думаю делать не надо Изображение


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Защита картера эндуро.
СообщениеДобавлено: 10.06.2009 14:06
Аватара пользователя

Сообщения: 506
Город: Харьков
Пол: Муж
Возраст: 39
Зарегистрирован:22.11.2008

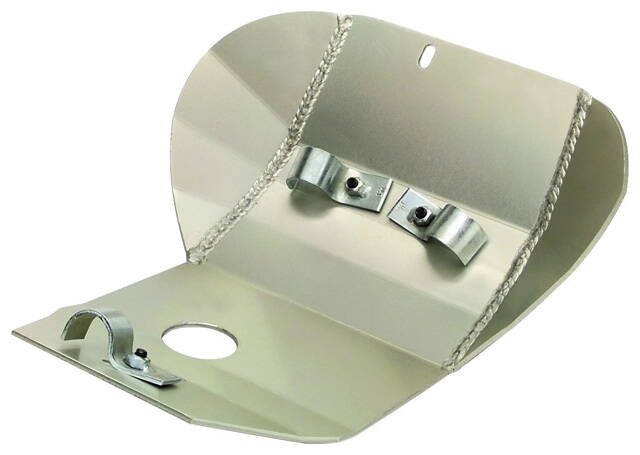

вот вариантик. и крепление универсальное.
кстати вот готовая: http://www.bustersdirtshop.com/product. ... t=0&page=1


Вложения:
skid plate.jpg
skid plate.jpg [ 68.94 КБ | Просмотров: 901 ]
Suzuki DRZ400 99-08end.jpg
Suzuki DRZ400 99-08end.jpg [ 33.95 КБ | Просмотров: 1560 ]
446.jpg [ 13.57 КБ | Просмотров: 1567 ]
92217975_full.jpg [ 14.06 КБ | Просмотров: 1561 ]

Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Защита картера эндуро.
СообщениеДобавлено: 10.06.2009 21:55
Аватара пользователя

Сообщения: 188
Город: Харьков
Пол: Муж
Возраст: 33
Зарегистрирован:17.03.2009
фрезеровки и длинный сварной шов сильно поднимет себестоимость изделия. может голосование забабахать? т.к. если делать индивидуально под каждого, то тож будет не быстро, да, думаю, и не особо дешево. т.е. нужен один вариант ИМХО. какой?
от себя могу предложить творчески переработать вариант на фоте Сержа. включаем воображение: фрезеровку в передней части боковушек заменяем технологическими отверстиями в шахматном порядке; задняя часть боковушки к низу не приваривается, а загибается примерно как на 3-й фоте Вилена. ...да и мотик бы ваш поближе посмотреть :roll:


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Защита картера эндуро.
СообщениеДобавлено: 10.06.2009 23:54
Аватара пользователя

Сообщения: 4003
Город: Харьков
Пол: Муж
Возраст: 49
Зарегистрирован:10.11.2004
veyngold писал(а):
...нужен один вариант. ИМХО

Совершенно верно. А отверствия фрезеровать можно потом по индивидуальному желанию каждого желающего.
Если у кого-нибудь есть где взять лист дюраля дешевле 40 грн/кг - дайте знать. Желательно сплав Д16-АТ или аналогичный толщиной 4 мм.

_________________
ИзображениеСумки мото ... & ...масло мото
https://m.facebook.com/groups/burluk.raid/


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Защита картера эндуро.
СообщениеДобавлено: 11.06.2009 11:08
Аватара пользователя

Сообщения: 506
Город: Харьков
Пол: Муж
Возраст: 39
Зарегистрирован:22.11.2008
надо кроить на плазморезке - будет точно и недорого. И в таком слючае любая перфорация - не проблема! Хоть с надписью. Постараюсь сегодня найти телефон конторы. Если индивидуально делать - проще и дещевле заказать из сша.

Пробил, такая, как первая на фото с доставкой 125 американских купонов.


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Защита картера эндуро.
СообщениеДобавлено: 11.06.2009 22:01
Аватара пользователя

Сообщения: 4003
Город: Харьков
Пол: Муж
Возраст: 49
Зарегистрирован:10.11.2004
vilen писал(а):
Пробил, такая, как первая на фото с доставкой 125 американских купонов.

Если такая же будет за 75 у.е, но сделано в Харькове. Интересно? Только минимальная партия хотя бы 3 шт.

_________________
ИзображениеСумки мото ... & ...масло мото
https://m.facebook.com/groups/burluk.raid/


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Защита картера эндуро.
СообщениеДобавлено: 11.06.2009 23:55
Аватара пользователя

Сообщения: 1033
Город: Харьков
Пол: Муж
Возраст: 44
Зарегистрирован:08.06.2005
думаю что ДА!


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Защита картера эндуро.
СообщениеДобавлено: 15.06.2009 22:07
Аватара пользователя

Сообщения: 470
Город: г. Харьков
Пол: Муж
Зарегистрирован:19.02.2009
Serzh писал(а):
Желательно сплав Д16-АТ

Американская версия сделана из сплава алюминия с марганцем - наш аналог Амг2, толщина 4-5 мм. Пару месяцев назад тоже прорабатывал этот вопрос. Себестоимость вышла баксов 40 + личное время на подпилить/померять/подогнуть/померять (и так 20 раз). Оптом конечно намного интереснее. Возьмите меня в бригаду :D


Вложения:
dirtbike_fuji-img600x450-1237457328vc62tf60278.jpg [ 28.21 КБ | Просмотров: 1477 ]
dirtbike_fuji-img600x450-1237457388cd4ynj60426.jpg [ 30.77 КБ | Просмотров: 1474 ]
dirtbike_fuji-img600x450-12374573533kb1lj60277.jpg [ 22.72 КБ | Просмотров: 1469 ]

Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Защита картера эндуро.
СообщениеДобавлено: 16.06.2009 10:29
Аватара пользователя

Сообщения: 506
Город: Харьков
Пол: Муж
Возраст: 39
Зарегистрирован:22.11.2008
Виталик, чет не понял, ты заказывал готовую или изготавливал?


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Защита картера эндуро.
СообщениеДобавлено: 16.06.2009 10:36
Аватара пользователя

Сообщения: 470
Город: г. Харьков
Пол: Муж
Зарегистрирован:19.02.2009
У меня нету еще защиты. Я просто изучал вопрос, узнавал по чем алюминий, сварка. Хотел тоже сделать, но пока не было столько свободного времени. Фотки - это лучший вариант из всех тех, что мне попадались в инете + проще в изготовлении.


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Защита картера эндуро.
СообщениеДобавлено: 16.06.2009 11:10

Сообщения: 285
Город: ХАРЬКОВ
Пол: Муж
Возраст: 44
Зарегистрирован:02.04.2009
Я присоединюсь к проекту :wink:
У моего коня так же отсутствует защита, все варианты, просмотренные на зарубежных сайтах, с моей точки зрения, требуют кое-каких корректировок. В связи с этим я голосую за то, что бы вместе скинуться на металл, а потом под каждый конкретный аппарат делать защиту. Андрей (Шеф) располагает возможностями, вопрос упирается в изготовлении эскиза.
Вот мой вариант решения ситуации с защитой картера:
В порядке договорённости с Сержем (у кого нет возможности, времени или по другим причинам) привозим мотоцикл к нему в гараж и
Veyngold с Сержем делают конкретный шаблон под конкретный мотоцикл, естественно после закупки металла. За выкройку и подгонку каждый, в знак благодарности, предлагает им свой размер благодарности в зависимости от своих возможностей и степени своих удовлетворённых амбиций. Дальше дело Андрея. Что скажет НАРОД?
P.S.Такой же алгоритм может быть использован для изготовления "кофровой", багажной системы.

_________________
Правдой дорожить, злу не потакать.
Дальних не судить, ближним помогать.
С тишиной сойтись на исходе дня.
Научи меня, РОДИНА моя.


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Защита картера эндуро.
СообщениеДобавлено: 17.06.2009 16:04
Аватара пользователя

Сообщения: 665
Город: Харків
Пол: Муж
Зарегистрирован:02.10.2006
Вот мое решение: http://kickstarter.org/forum/index.php? ... 3232;image
http://kickstarter.org/forum/index.php? ... 3234;image
http://kickstarter.org/forum/index.php? ... 3236;image
Вырезается и складывается оригами, 2 сварных шва всего по 15 см, проварено для надежности с 2 сторон. Цена вопроса у аргонщика на ближайшем шиномонтаже (бегать выискивать подешевле было влом) целых 20 гривень. Крепления на места штатной защитной дужки, болтами без всяких кронштейнов. Сделано из 4-ки, задумана и используется как учебно-тренировочная. Буржуйская заводская взрослая защита делается из 6 мм алюминия. Из 4-ки скорее декоративные варианты. В планах серьезная раллийная защита с водяными баками и из 6-ки обязательно

_________________
http://www.sailtraveling.com.ua
http://olexarider.ucoz.ua


Вернуться к началу
shoppage  personalpage P

 Заголовок сообщения: Re: Защита картера эндуро.
СообщениеДобавлено: 17.06.2009 18:14
Аватара пользователя

Сообщения: 188
Город: Харьков
Пол: Муж
Возраст: 33
Зарегистрирован:17.03.2009
Olexa писал(а):
Вот мое решение: http://kickstarter.org/forum/index.php? ... 3232;image
http://kickstarter.org/forum/index.php? ... 3234;image
http://kickstarter.org/forum/index.php? ... 3236;image
Вырезается и складывается оригами, 2 сварных шва всего по 15 см, проварено для надежности с 2 сторон. Цена вопроса у аргонщика на ближайшем шиномонтаже (бегать выискивать подешевле было влом) целых 20 гривень. Крепления на места штатной защитной дужки, болтами без всяких кронштейнов. Сделано из 4-ки, задумана и используется как учебно-тренировочная. Буржуйская заводская взрослая защита делается из 6 мм алюминия. Из 4-ки скорее декоративные варианты. В планах серьезная раллийная защита с водяными баками и из 6-ки обязательно

20 грн??? Леха, куда еще дешевле? :shock:
